更换打印头单元后的作业

Caution / 注意
  • 更换打印头单元后，退出此菜单之前不要启动用户模式。如果错误地启动了用户模式，应立即断开电源线并关闭电源。
    • 在充墨未完成的状态下启动用户模式时，喷嘴自诊断系统会检测到喷嘴缺失，并多次执行打印头清洁，从而消耗大量墨水。
    • 如果在打印头清洁过程中连续三次检测到重度喷嘴缺失，会内部判定为打印头故障。
  • 如果在序列过程中耗材用尽，序列会错误地结束。如果序列在中途停止，务必重新开始。


  1. 打开电源。
  2. 按下[Execution]（执行）。

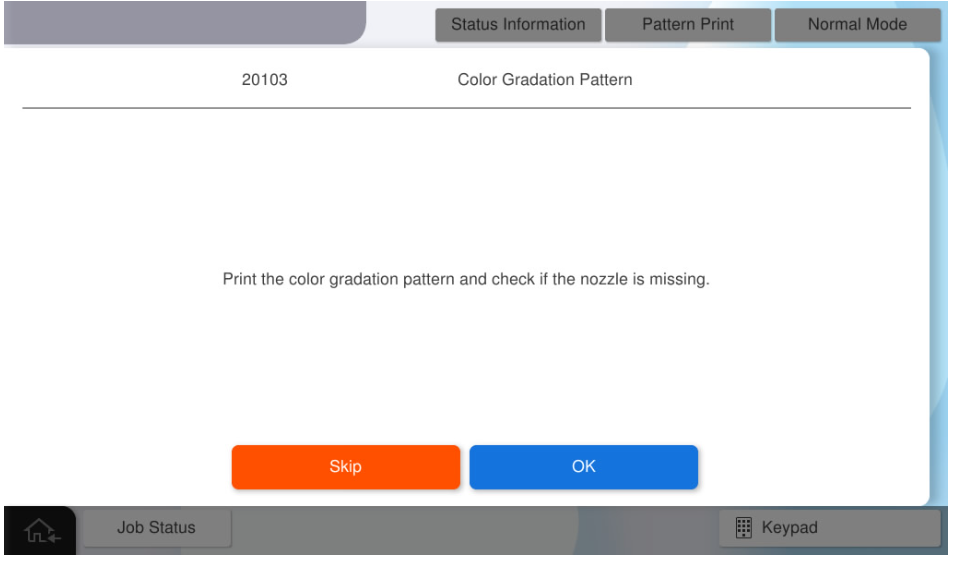

  3. 按[OK]（确定）。

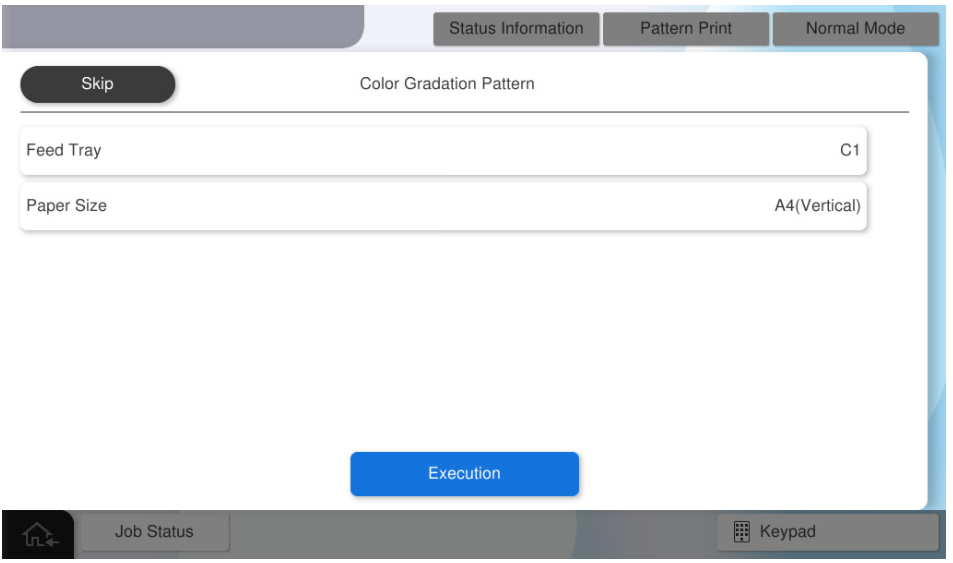

  4. 选择所需的纸盘和纸张大小，然后按[Execution]（执行）打印颜色渐变图案。
  5. 通过打印的渐变图案，检查充墨后的打印质量。

  6. 按[OK]（确定）。

  7. 按[Pattern Print]（图案打印）。

  8. 执行图案打印时，将“照片质量喷墨纸”装入进纸托盘。

  9. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    设置项目选择
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    可用纸张大小A4（垂直）、Letter（垂直）
    Check Point / チェックポイント

    选择放置了EPSON照片质量喷墨纸张的纸盒。

  10. 按[Execution]（执行）打印调整图案。

  11. 检查输出调整样张并确定设置值。

    Check Point / チェックポイント

    调整值判断方法

    从打印的图案中，选择四个区块与三条水平线之间渐变差异最接近的图案，图中数字配置为设置值。

  12. 按下[Value]（值）并输入设置值。

  13. 按[OK]（确定）以反映设置值。

    Check Point / チェックポイント

    如果在输入所有值后按[Pattern Print]（图案打印），将反映调整值。


    通过执行按原样打印，反映调整值后输出调整样张。

    调整值反映后，输入到面板的所有调整值将被清除。按下[Close]（关闭）结束调整。

  14. 按[OK]（确定）打印检查图案。
  15. 按[OK]（确定）完成菜单。
