SDL折叠选件相关 - 更换后

  1. 打开电源。

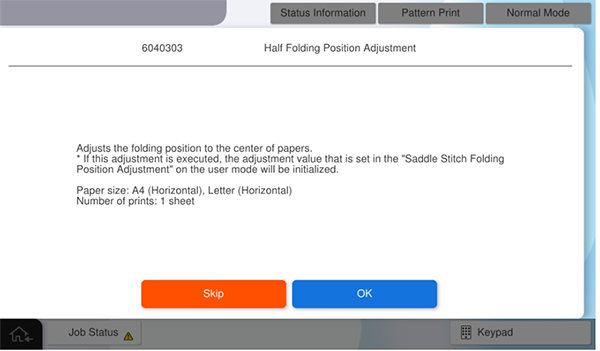

  2. 按下[Execution]（执行）。
  3. 按[OK]（确定）。
  4. 按[Pattern Print]（图案打印）。

  5. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    设置项目选择
    进纸托盘C1、C2、C3、C4、手动进纸器

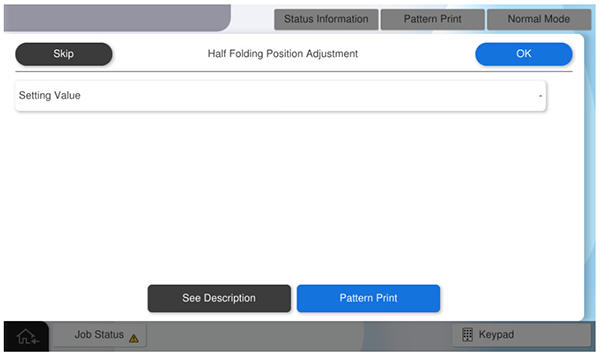

    可用纸张大小A4（水平）、Letter（水平）
  6. 按下[Execute]（执行）输出调整样本。

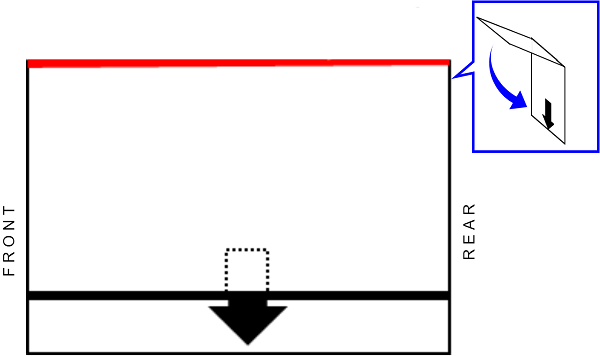

  7. 将调整样品放在底部标记位置。
  8. 测量参考边缘与另一端边缘之间的距离。（应在中心位置进行测量。）

  9. 将测量结果转换为调整值。

    Check Point / チェックポイント

    将从测量结果转换为调整值的方法如下。

    1. 调整值计算
      调整值计算方法：调整值=测量结果 × 10

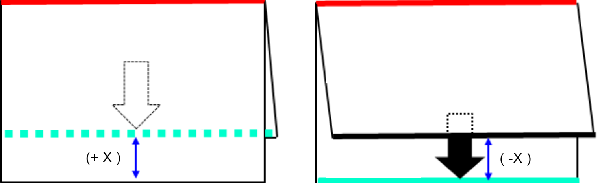

    2. 根据调整样本的参考侧状态确定具体的调整值
      • 参考侧不可见：正调整值
      • 参照侧可见：负调整值

    示例）如果调整样本的参考侧看不到并且偏离了3.5 mm，则调整值=+35

  10. 按[Setting value]（设置值）并输入计算的调整值。

    Check Point / チェックポイント

    调整值输入范围：-96～96 (-9.6 mm～9.6 mm)

    数值不能超出调整值输入范围。

  11. 按[Pattern Print]（图案打印）应用调整值，并输出调整样本。
  12. 检查调整样本，如果折叠位置错位得到改善，按[Skip]（跳过）进行下一步。
    如果折叠位置错位没有改善，请重复调整。
  13. 按[OK]（确定）。
  14. 按[Pattern Print]（图案打印）。

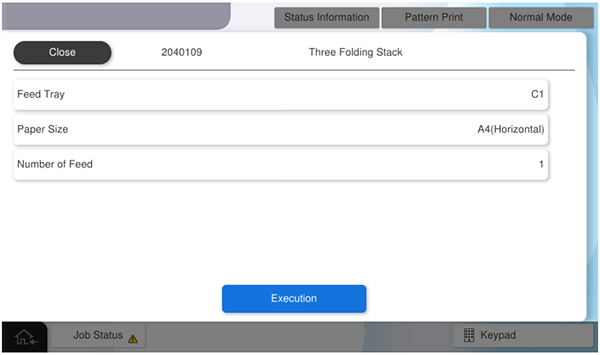

  15. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    设置项目选择
    进纸托盘C1、C2、C3、C4、手动进纸器
    可用纸张大小A4（水平）、Letter（水平）
    张数1~3
  16. 按下[Execute]（执行）输出调整样本。
  17. 打开调整样本，将其标记面朝下放置。

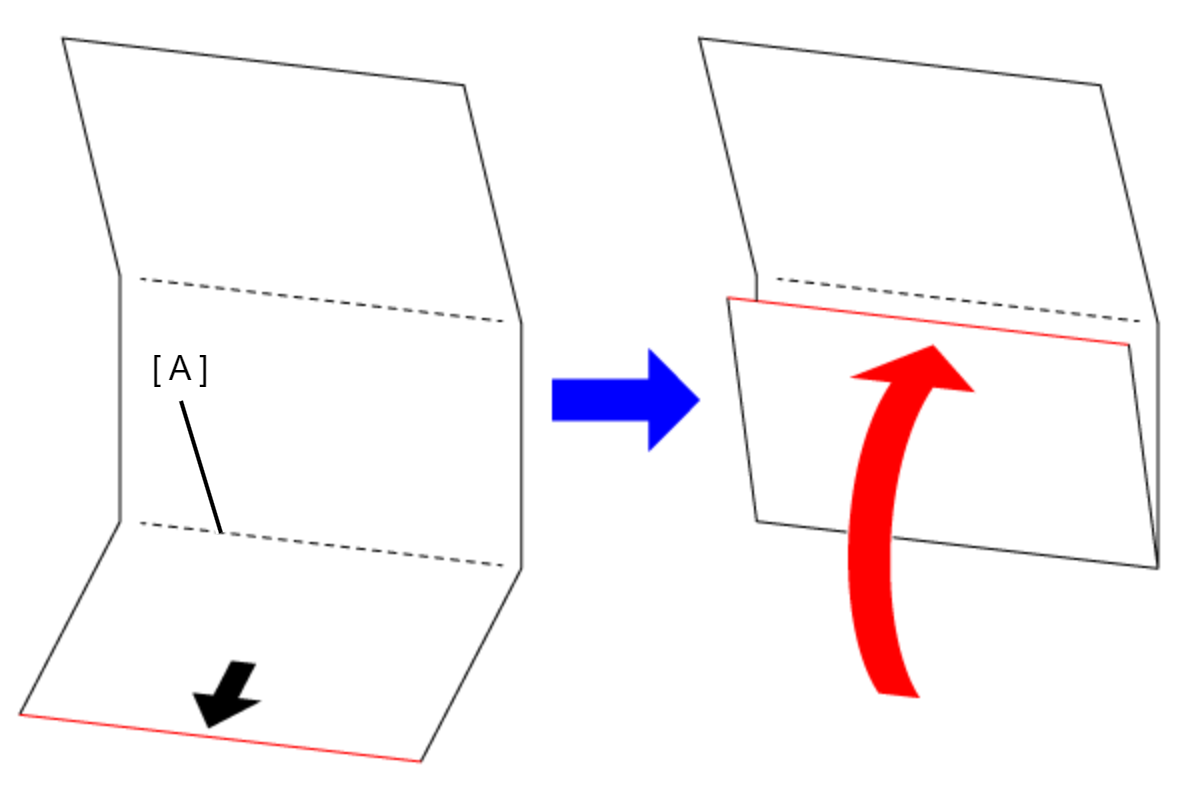

  18. 沿底部折叠线（A）折叠已调整的样本。
  19. 将打印了标记的纸张边缘用作参考边缘，测量参考边缘与上部折叠线（B）之间的距离。

  20. 将测量结果转换为调整值。

    Check Point / チェックポイント

    将从测量结果转换为调整值的方法如下。

    调整值计算
    调整值计算方法：调整值=测量结果 × 10

    示例）如果测量结果是4.0 mm，则调整值=40

  21. 按[Setting value]（设置值）并输入计算的调整值。

    Check Point / チェックポイント

    调整值输入范围：38～118 (3.8 mm～11.8 mm)

    数值不能超出调整值输入范围。

  22. 按[Pattern Print]（图案打印）应用调整值，并输出调整样本。
  23. 检查调整样本，如果折叠位置错位得到改善，按[Skip]（跳过）结束调整。
    如果折叠位置错位没有改善，请重复调整。
