中间处理部件相关（内部） - 更换后

  1. 打开电源。
  2. 按下[Execution]（执行）。
  3. 按[OK]（确定）。

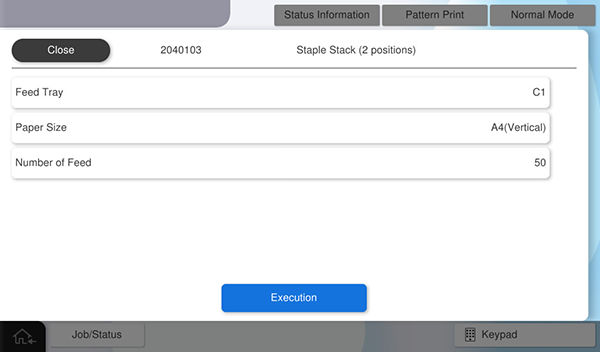

  4. 按[Pattern Print]（图案打印）。

  5. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    设置项目选择
    进纸托盘C1、C2、C3、C4、手动进纸器
    可用纸张大小A4（纵向）、Letter（纵向）、A3、Ledger
    进纸数量50（固定）
  6. 按下[Execute]（执行）输出调整样本。
  7. 检查调整样本的纸边状态，根据调整样本状态采取以下措施，并计算调整值。

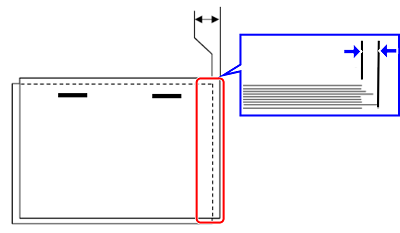

    • 如果纸边损坏（纸张对位指针宽度比纸张大小宽）
      1. 检查调整样本的纸边，并测量回缩最多部分和突出最多部分之间的距离。

      2. 将测量结果转换为调整值。

        Check Point / チェックポイント
        • 调整值计算方法：调整值=测量结果 × 10 × -1
          示例）如果测量结果是1mm ⇒ 调整值=-10

    • 如果纸边损坏（纸张对位指针宽度比纸张尺寸窄）

      1. 调整值是从1到36的任意值。

        Check Point / チェックポイント
        • 无法测量纸张对位指针宽度相对于纸张大小有多窄。因此，通过试错法输入+号调整值。

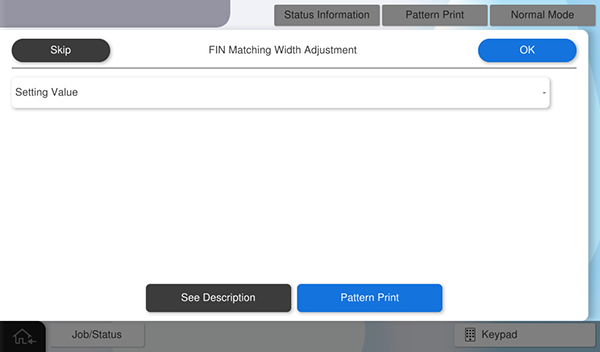

  8. 按[Input Value]（输入值）并输入通过步骤7计算的调整值。

    Check Point / チェックポイント

    调整值输入范围：-36至36 * 输入的值不能超出调整值输入范围。

    • + 调整值：对位指针之间的间隔更窄
    • - 调整值：对位指针之间的间隔更宽

  9. 按[Pattern Print]（图案打印）应用调整值，并输出调整样本。

    Check Point / チェックポイント

    通过按[Pattern Print]（图案打印）按钮反映调整值。请注意，按[OK]（确定）也会反映调整值，但会转换到之前一级的菜单屏幕。

  10. 检查调整样本，如果现象得到改善，按[Skip]（跳过）结束调整
    若要继续调整，从步骤8开始重复。
