打孔处理相关(内部) - 更换后

  1. 打开电源。

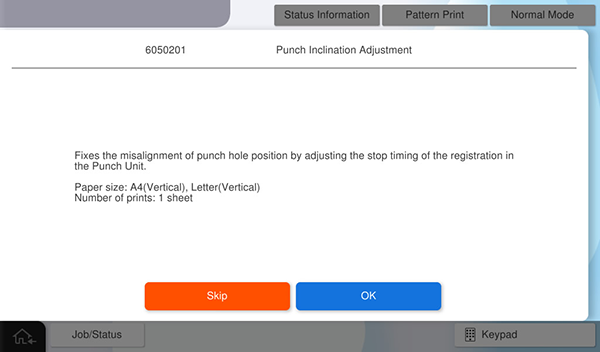

  2. 按下[Execution](执行)。
  3. 按[OK](确定)。

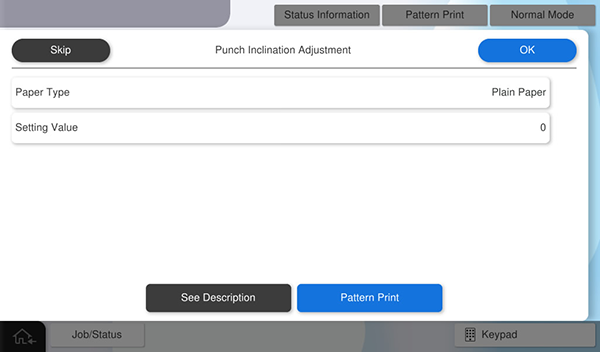

  4. 按[Pattern Print](图案打印)。

  5. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    Check Point / チェックポイント

    设置要在纸盒中调整的纸张类型。

    需要一张纸才能输出调整图案。

    设置项目选择
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    可用纸张大小A4(垂直)、Letter(垂直)
  6. 按[Execute](执行)输出调整图案。

  7. 检查调整图案,根据打孔和纸张条件采取以下措施,并确定调整值。

    • 如果打孔倾斜:输入大于当前设置调整值的值

    • 如果纸张弯曲或纸边损坏:输入小于当前设置调整值的值。
  8. 按[Input Value](输入值)并输入通过步骤7计算的调整值。

    Check Point / チェックポイント

    调整值输入范围:-20 到 20  * 输入的值不能超出调整值输入范围。

    • + 调整值:延长歪斜校正时间。
    • - 调整值:缩短歪斜校正时间。
  9. 按[Pattern Print](图案打印)应用调整值,并再次打印调整图案。

    Check Point / チェックポイント

    通过按[Pattern Print](图案打印)按钮反映调整值。请注意,按[OK](确定)也会反映调整值,但会转换到之前一级的菜单屏幕。

  10. 检查调整样本,如果得到改善,按[OK](确定)进行下一步。
    若要继续调整,从步骤7开始重复。

  11. 按[OK](确定)。
  12. 按[Pattern Print](图案打印)。

  13. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    Check Point / チェックポイント

    需要一张纸才能输出调整图案。

    设置项目选择
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    可用纸张大小A4(垂直)、Letter(垂直)
  14. 按[Execute](执行)输出调整图案。
  15. 测量从调整图案的后缘到左右孔中心位置的距离#1和#2。
  16. 将测量结果#1和#2转换为调整值。

    Check Point / チェックポイント
    • 调整值计算方法: 调整值=测量结果 x10
      示例)当测量结果是15.5 mm时 调整值 = 155
  17. 按[#1]和[#2],然后输入调整值#1和#2。

    Check Point / チェックポイント

    调整值输入范围

    • 2/4孔型号:81 ~ 179
    • 2/3孔型号:46 ~ 144

    输入的值不能超出调整值输入范围。

  18. 按[Pattern Print](图案打印)反映调整值,并输出调整图案。

  19. 检查调整样本,如果得到改善,按[OK](确定)进行下一步。
    若要继续调整,从步骤15开始重复。
  20. 按[OK](确定)。
  21. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    Check Point / チェックポイント
    • 需要一张纸才能输出调整图案。
    设置项目选择
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    可用纸张大小A4(垂直)、Letter(垂直)
  22. 按[Execute](执行)输出调整图案。
  23. 折叠调整图案,使调整图案的打印面朝向内侧。
  24. 在调整图案的重叠孔边缘写上标记。如果孔没有错位,则无需调整。

  25. 打开调整图案,测量标记与孔轮廓之间的距离(#3)。

  26. 将测量结果(#3)转换为调整值。

    Check Point / チェックポイント
    • 调整值计算方法:调整值=测量结果 ÷ 2
      示例)当测量结果是3 mm时  调整值=1.5mm
  27. 更改内部打孔单元的安装位置。

    1. 拉出内部装订器。
    2. 拆下1颗螺丝,拆下内部打孔单元(A)的前盖。(S7:)

      • S7:C.B.STITE(P4),螺丝,3X10,F/ZN3C
    3. 松开内部打孔单元的固定螺丝(A),根据步骤10中计算出的调整值,更改内部打孔单元的安装位置。


      Check Point / チェックポイント

      再次检查写在调整图案上的标记位置,决定单元的移动方向。

      • 当标记写在所打孔的右侧(+侧)时
        向产品的正面移动。
      • 当标记写在所打孔的右侧(-侧)时
        向产品的背面移动。

      移动内部打孔单元时,请参考帧存储器(1个存储器=1 mm)。

    4. 拧紧内部打孔单元的固定螺丝(A),然后放回内部装订器。

  28. 再次输出调整图案,如果孔的错位情况改善,按[Close](关闭)结束调整并组装内部打孔单元的前盖。
    如果需要继续调整,请从步骤16开始重复调整。

  29. 按[OK](确定)完成菜单。
