2011303吸附检查图案（边距3mm）

程序编号

图案名称

规格

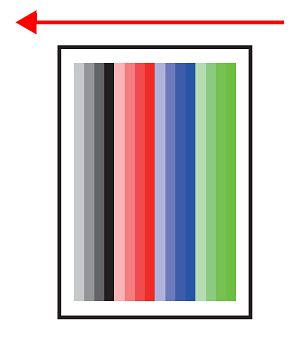

图案图像（纸张传输方向：箭头方向）

目标图像质量缺陷

2011303

吸附检查图案（边距3mm）

  • 图案轮廓：打印一张20105吸附检查图案，边距3mm x 3mm。

  • 纸张大小：A4/Letter

  • 纸张类型：普通纸

  • 打印数量：1

  • 格线错位

  • 颜色偏移

  1. 启动服务支持模式。

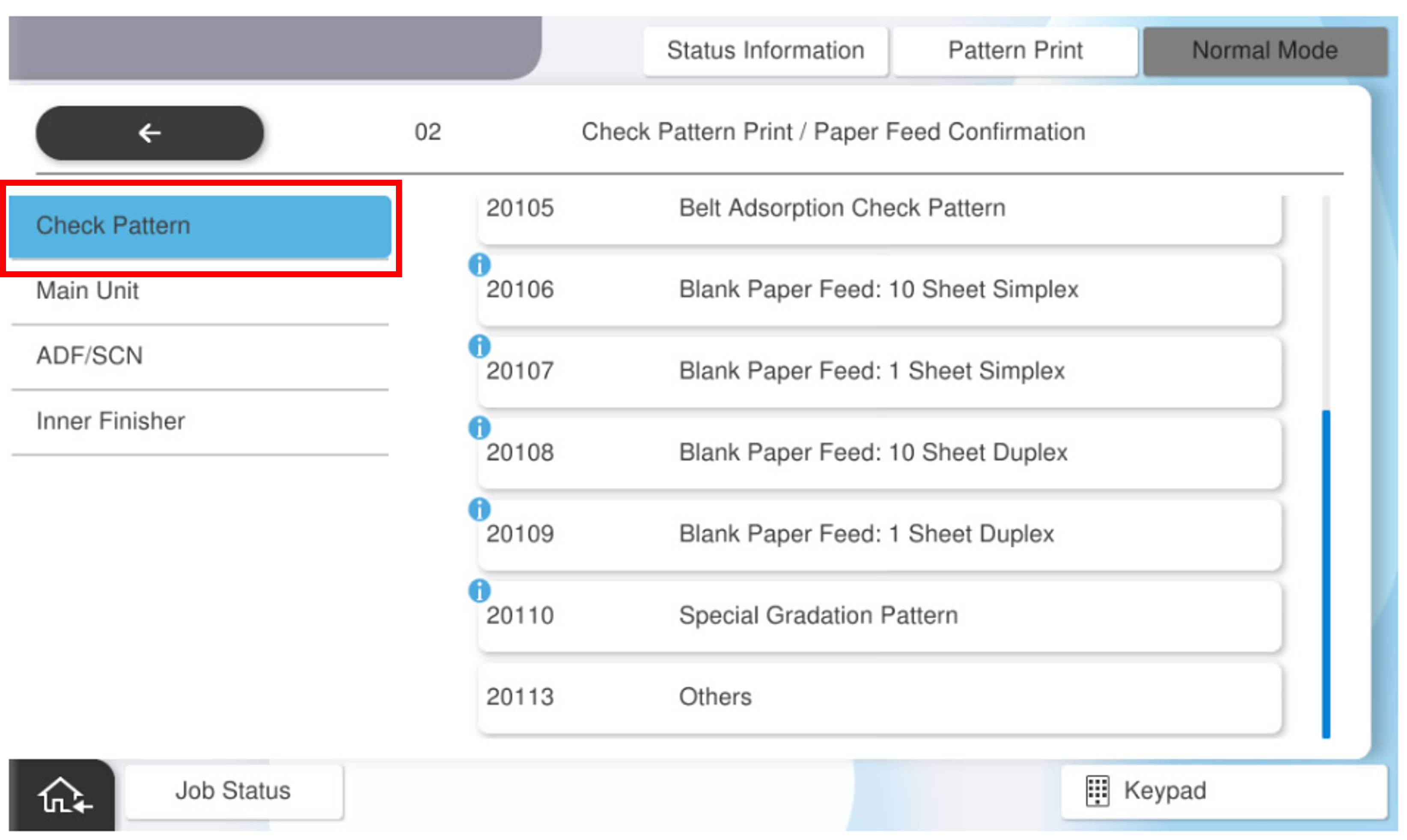

  2. 选择[02 Check Pattern Print / Paper Feed Confirmation]（02检查图案打印/进纸确认）。
  3. 选择[Check Pattern]（检查图案）。
  4. 选择[2011303 Belt Adsorption Check Pattern(3mm margins)]（2011303皮带吸附检查图案（3mm边距））。

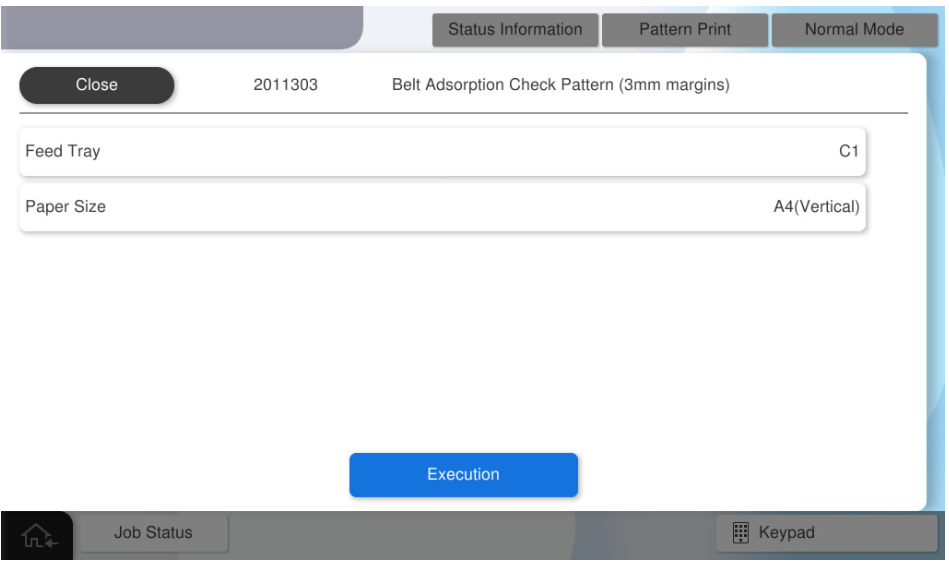

  5. 按下各设置项目按钮进行打印设置。
    可选项目如下。

    程序编号图案名称设置项目选项
    2011303皮带吸附检查图案（3mm边距）进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    可用纸张大小A4（垂直）、Letter（垂直）
  6. 按下[Execution]（执行）。
