6050101 FIN匹配宽度调整

调整内部装订器的纸张对位指针宽度，以改善出纸过程的问题（错位、纸张损坏）。

  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择[Inner Finisher]（内部装订器）。
  4. 选择[6050101 FIN Matching Width Adjustment]（6050101 FIN匹配宽度调整）。

  5. 按[Pattern Print]（图案打印）。

  6. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    设置项目选项
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    纸张大小A4（纵向）、Letter（纵向）、A3、Ledger
    打印数量50（固定）
  7. 按下[Execute]（执行）输出调整样本。

  8. 检查调整样本的纸边状态，根据调整样本状态采取以下措施，并计算调整值。

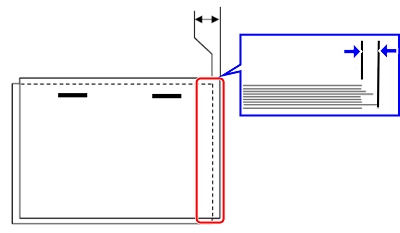

    • 当纸张边缘错位时（纸张对位指针宽度大于纸张尺寸）
      1. 检查调整样本的纸边，并测量回缩最多部分和突出最多部分之间的距离。

      2. 将测量结果转换为调整值。

        Check Point / チェックポイント

        调整值计算方法：调整值=测量结果 × 10 × -1
        示例）如果测量结果是1mm ⇒ 调整值=-10

    • 如果纸边损坏（纸张对位指针宽度比纸张大小宽）

      1. 调整值是从1到36的任意值。

        Check Point / チェックポイント

        无法测量纸张对位指针宽度相对于纸张大小有多窄。因此，通过试错法输入+号调整值。

  9. 按[Input Value]（输入值）并输入通过步骤8计算的调整值。

    Check Point / チェックポイント

    调整值输入范围：-36至36 * 输入的值不能超出调整值输入范围。

    • ＋ 调整值：对位指针之间的间隔更宽
    • － 调整值：对位指针之间的间隔更窄

  10. 按[Pattern Print]（图案打印）应用调整值，并输出调整样本。

    Check Point / チェックポイント

    通过按[Pattern Print]（图案打印）按钮反映调整值。请注意，按[OK]（确定）也会反映调整值，但会转换到之前一级的菜单屏幕。

  11. 检查调整样本，如果现象得到改善，按[Skip]（跳过）结束调整
    若要继续调整，从步骤7开始重复。
