6050102 FIN装订位置调整

相对于内部装订器的纸张中心调整装订位置。

  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择 [Inner Finisher]（内部装订器）选项卡。
  4. 选择 [6050102 FIN Staple Position Adjustment]（6050102 FIN装订位置调整）。
  5. 按 [Pattern Print]（图案打印）。

  6. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    设置项目选项
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    纸张大小A4（纵向）、Letter（纵向）、A3、Ledger
    打印数量5（固定）
  7. 按下[Execute]（执行）输出调整样本。
  8. 对折调整样本，在纸张中心制作折痕，建立纸张中心线。

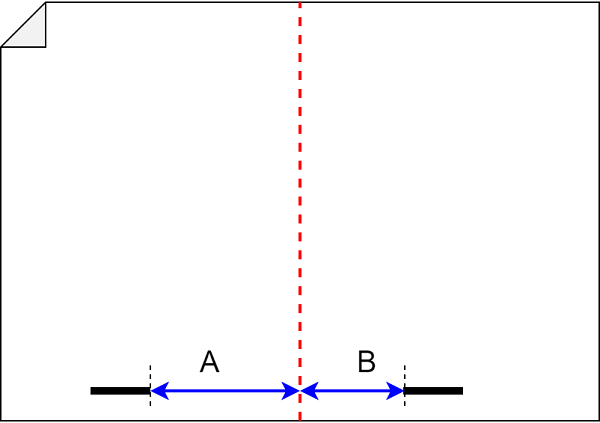

  9. 测量调整样本的介质中心线与左右装订末端之间的距离（A、B）。



    （盖侧）

    Check Point / チェックポイント

    测量时，注意不要混淆调整样本的正面和背面。（在正面进行测量。）

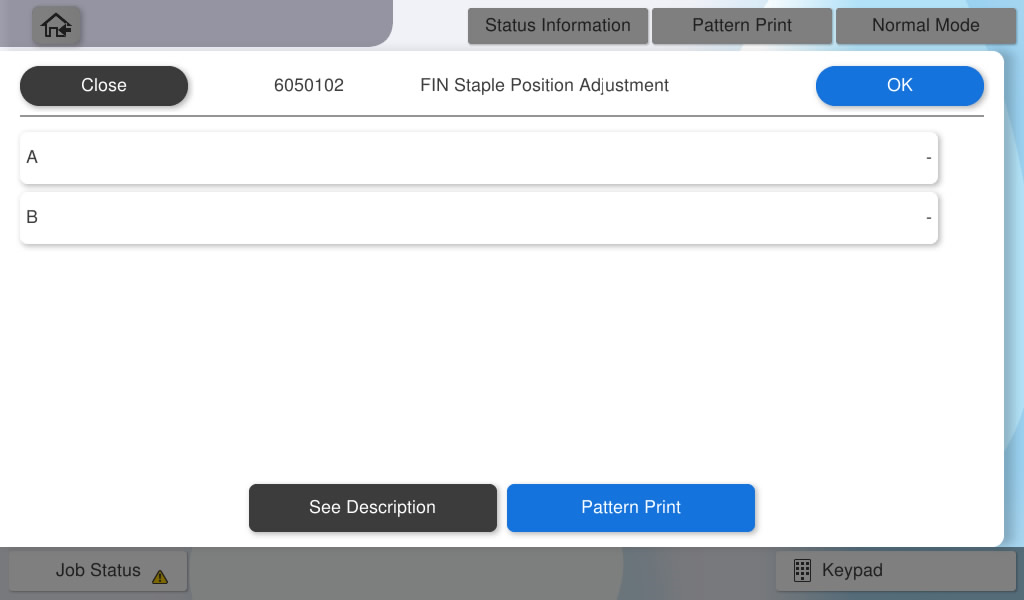

  10. 将测量结果（A、B）转换为调整值。

    Check Point / チェックポイント

    调整值计算方法：调整值=测量结果 x 10

    当测量结果为62.5 mm时 ⇒ 调整值 = 625

  11. 示例）如果测量结果是51.5 mm ⇒ 调整值=515

    Check Point / チェックポイント

    调整输入范围：510至570

    输入的值不能超出调整值输入范围。

  12. 按[Pattern Print]（图案打印）应用调整值，并再次输出调整样本。

    Check Point / チェックポイント

    通过按[Pattern Print]（图案打印）按钮反映调整值。请注意，按[OK]（确定）也会反映调整值，但会转换到之前一级的菜单屏幕。

  13. 检查调整样本，如果现象得到改善，按[Skip]（跳过）结束调整
    若要继续调整，从步骤7开始重复。
