# 6050202打孔位置调整（副扫描）

调整内部打孔单元相对于纸张传输方向的打孔位置。

Check Point / チェックポイント

在执行6050201打孔倾斜调整之后执行此调整。如果打孔倾斜，可能无法正确调整。 打孔标准位置因打孔单元的型号而异。 2/4孔型号：距纸张后缘13.0 mm的位置 2/3孔型号：距纸张后缘9.5 mm的位置

1. 启动服务支持模式。


2. 选择[06 Individual Adjustment]（06单独调整）。


3. 选择 [Inner Finisher]（内部装订器）选项卡。

4. 选择[6050202 Punching Position Adjustment (Sub Scan)]（6050202打孔位置调整（副扫描））。

5. 按 [Pattern Print]（图案打印）。

6. 按下各设置项目按钮进行打印设置。
   可设置参数如下。

   Check Point / チェックポイント

   需要一张纸才能输出调整图案。

   设置项目	选项
   进纸托盘	C1、C2、C3、C4、手动进纸器、大容量进纸器
   纸张大小	A4（垂直）、Letter（垂直）

7. 按[Execute]（执行）输出调整图案。

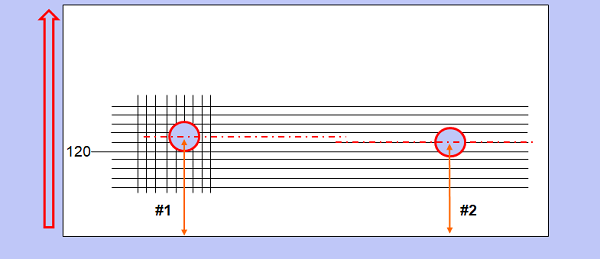

8. 测量从调整图案的后缘到左右孔中心位置的距离#1和#2。


9. 将测量结果#1和#2转换为调整值。

   Check Point / チェックポイント

   调整值计算方法：调整值=测量结果 × 10 示例）当测量结果是15.5 mm时 ⇒ 调整值=155

10. 按[#1]、[#2]，然后分别输入计算的调整值#1和#2。

    Check Point / チェックポイント

    调整值输入范围 2/4孔型号：81 ~ 179 2/3孔型号：46 ~ 144 输入的值不能超出调整值输入范围。

11. 按[Pattern Print]（图案打印）反映调整值，并输出调整图案。

12. 检查调整样本，如果现象得到改善，按[Skip]（跳过）结束调整
    若要继续调整，从步骤7开始重复。
