6040102 FIN移位HP调整

调整落地式装订器的移位臂宽度，以改善移位出纸过程中的出纸处理问题（错位、纸张损坏）。

Caution / 注意
  • 此调整可以改变移位臂之前和之后的宽度。

  • 更改出厂时设置的调整值，但保持移位臂前、后之间的调整量差异。
    示例）如果移位臂前的调整值是-5，移位臂后的调整值是10，则差异是15。

  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择 [Floor Finisher]（落地式装订器）选项卡。

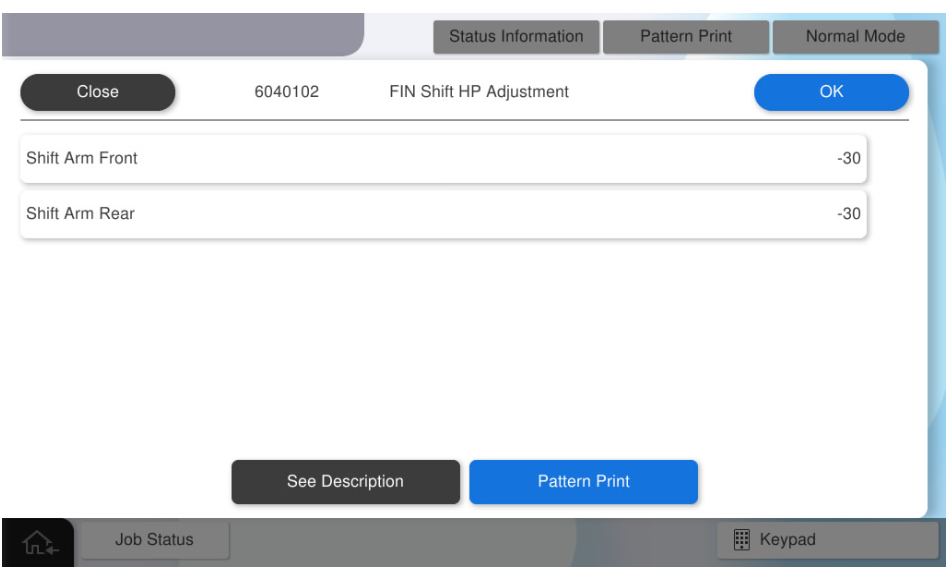

  4. 选择 [6040102 FIN Shift HP Adjustment]（6040102 FIN移位HP调整）。
  5. 按 [Pattern Print]（图案打印）。

  6. 按下各设置项目按钮进行打印设置。

    可设置参数如下。

    Check Point / チェックポイント

    通过的张数越多，越容易检查错位情况，所以请将张数设为50（A3/Ledger为30）。由于未执行装订，纸张可以重新使用。

    设置项目选项
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    纸张大小A4（垂直）、Letter（垂直）、A3、Ledger
    打印数量2~50
  7. 按[Execute]（执行）输出调整样本。
  8. 检查移位调整样本（第二套）的纸边状态，根据调整样本状态执行以下措施，并计算调整值。
    • 当纸张边缘错位时（纸张对位指针宽度大于纸张尺寸）
      1. 检查调整样本的纸边，并测量回缩最多部分和突出最多部分之间的距离。

      2. 将测量结果转换为调整值。

        Check Point / チェックポイント

        调整值计算方法：调整值=测量结果 × -1
        示例）如果测量结果是1mm ⇒ 调整值=-1

    • 如果纸张边缘损坏（纸张对位指针宽度小于纸张尺寸）

      1. 设置调整值，使其比当前设置的调整值大+1。

        Check Point / チェックポイント

        无法测量纸张对位指针宽度相对于纸张大小有多窄。因此，通过试错法输入+号调整值。

  9. 按[Shift Arm Front]（移位臂前）并输入步骤8中计算的调整值。由于调整值是绝对值输入，计算的调整值会添加到当前的调整值上。
    示例）如果当前的调整值是-16，而计算的调整值是-1 ⇒ 调整值=-16 + -1=-17


    Check Point / チェックポイント

    调整值输入范围：-30至30 * 输入的值不能超出调整值输入范围。

    • 正调整值：移位臂更宽
    • 负调整值：移位臂变窄

  10. 按[After shift arm]（移位臂后），按照与步骤9相同的方式输入步骤8中计算的调整值。

    Check Point / チェックポイント

    更改出厂时设置的调整值，但保持移位臂前、后之间的调整量差异。
    示例）如果移位臂前的调整值是-5，移位臂后的调整值是10，则调整量差异是15。

  11. 按[Pattern Print]（图案打印）应用调整值，并再次打印调整样本。

    Check Point / チェックポイント

    通过按[Pattern Print]（图案打印）按钮反映调整值。请注意，按[OK]（确定）也会反映调整值，但会转换到之前一级的菜单屏幕。

  12. 检查调整样本，如果现象得到改善，按[Skip]（跳过）结束调整
    若要继续调整，从步骤8开始重复。
