6040104 FIN等待鼓调整

通过调整落地式装订器抽空鼓的驱动量，改善纸捆传输方向的错位问题。

Check Point / チェックポイント
  • 此调整只能改善A4（纵向）、Letter（纵向）和B5（纵向）纸张类型。
  • 可以对每个3张纸叠和2张纸叠进行调整。


  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择[Floor Finisher]（落地式装订器）。
  4. 选择[6040104 FIN Wait Drum Adjustment]（6040104 FIN等待鼓调整）。
  5. 遵循以下步骤调整 3张纸叠。
    1. 按[Pattern Print]（图案打印）。

    2. 按下各设置项目按钮进行打印设置。

      可设置参数如下。

      设置项目选项
      进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
      纸张大小A4（垂直）、Letter（垂直）、A3、Ledger
      打印数量3（固定）

    3. 按[Execute]（执行）输出调整样本。

    4. 利用调整样本的第一张边缘作为参考，测量与第二张边缘的偏差（A）。


      Check Point / チェックポイント

      测量时，注意不要混淆调整样本的左侧和右侧。（在装订侧进行测量）

    5. 将测量结果转换为调整值。

      Check Point / チェックポイント

      调整值计算方法：调整值=测量结果 ÷ 0.2
      示例）如果预期结果是1mm ⇒ 调整值=-35

      相对于参考页末端，向装订侧移动时调整值符号是“+”，向另一边的打开侧移动时是“-”。
      示例）对于下图的情况 ⇒ 符号是“-”。

    6. 按[2nd sheets (Feed)]（第二张（进纸））并输入步骤5-5中计算的调整值。

      Check Point / チェックポイント

      调整值输入范围：-15至15

      输入的值不能超出调整值输入范围。

    7. 按[Pattern Print]（图案打印）应用调整值，并再次打印调整样本。

      Check Point / チェックポイント

      通过按[Pattern Print]（图案打印）按钮反映调整值。请注意，按[OK]（确定）也会反映调整值，但会转换到之前一级的菜单屏幕。

    8. 检查调整样本，如果第一张与第二张之间的错位量得到改善，则进行下一步。
      若要继续调整，从步骤4-4开始重复。
    9. 利用调整样本的第二张边缘作为参考，测量与第三张边缘的偏差（A）。


      Check Point / チェックポイント

      测量时，注意不要混淆调整样本的左侧和右侧。（在装订侧进行测量）

    10. 将测量结果转换为调整值。

      Check Point / チェックポイント

      调整值计算方法：调整值=测量结果 ÷ 0.2
      示例）如果预期结果是1mm ⇒ 调整值=-35

      相对于参考页末端，向装订侧移动时调整值符号是“+”，向另一边的打开侧移动时是“-”。

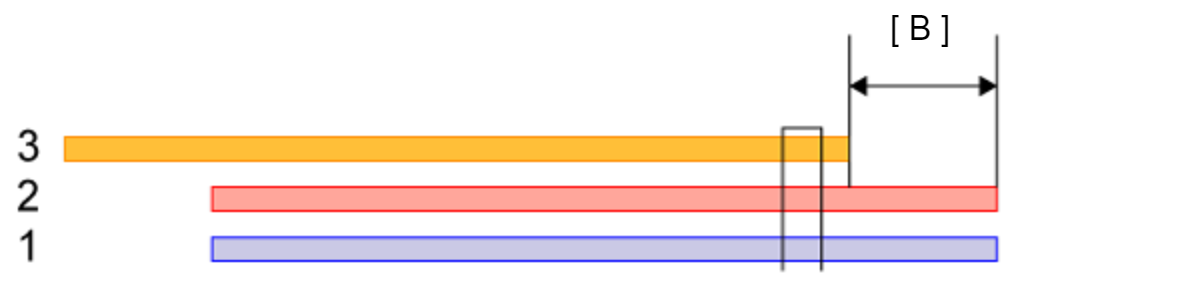

      示例）对于下图的情况 ⇒ 符号是“+”。

    11. 按[3rd sheets (Junction)]（第三张（接合））并输入步骤5-10中计算的调整值。

      Check Point / チェックポイント

      调整值输入范围：-15至15

      输入的值不能超出调整值输入范围。

    12. 按[Pattern Print]（图案打印）应用调整值，并再次打印调整样本。

      Check Point / チェックポイント

      通过按[Pattern Print]（图案打印）按钮反映调整值。请注意，按[OK]（确定）也会反映调整值，但会转换到之前一级的菜单屏幕。

    13. 检查调整样本，如果第二张与第三张之间的错位量得到改善，则按[Close]（关闭）结束调整。
      若要继续调整，从步骤5-9开始重复。


  6. 遵循以下步骤调整 2张纸叠。

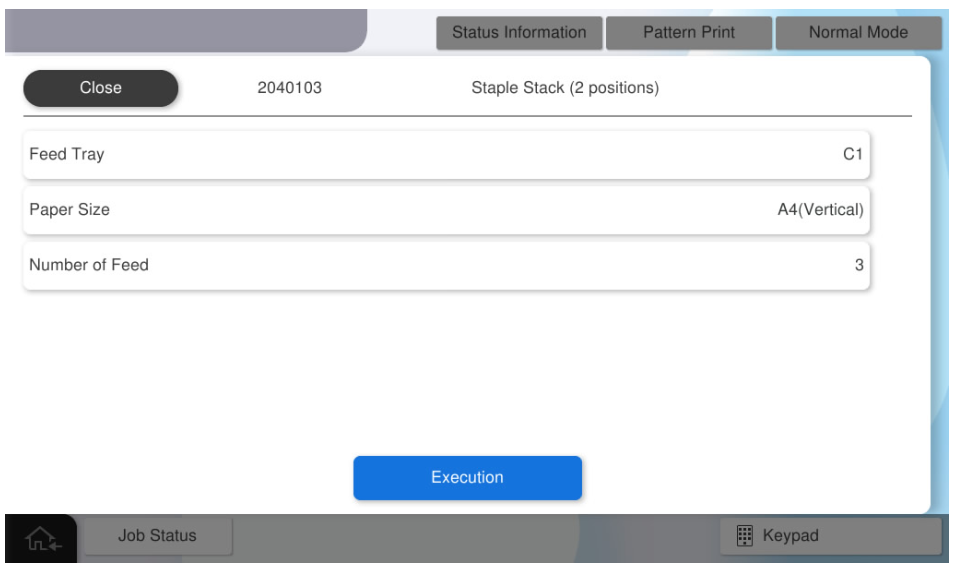

    1. 从此菜单移到2040103装订输出（2点）。

    2. 按下各设置项目按钮进行打印设置。

      可设置参数如下。

      Check Point / チェックポイント

      选择2作为张数。

      设置项目选项
      进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
      纸张大小A4（垂直）、Letter（垂直）、A3、Ledger
      打印数量2～50张
    3. 按下[Execute]（执行）输出调整样本。
    4. 利用调整样本的第一张边缘作为参考，测量与第二张边缘的偏差（C）。


      Check Point / チェックポイント

      测量时，注意不要混淆调整样本的左侧和右侧。（在装订侧进行测量）

    5. 将测量结果转换为调整值。

      Check Point / チェックポイント

      调整值计算方法：调整值=测量结果 ÷ 0.2
      示例）如果预期结果是1mm ⇒ 调整值=-35

      相对于参考页末端，向装订侧移动时调整值符号是“+”，向另一边的打开侧移动时是“-”。
      示例）对于下图的情况 ⇒ 符号是“+”。

    6. 按[2nd sheets (Junction)]（第二张（接合））并输入步骤6-5中计算的调整值。

      Check Point / チェックポイント

      调整值输入范围：-15至15

      输入的值不能超出调整值输入范围。

    7. 按[Pattern Print]（图案打印）应用调整值，并再次打印调整样本。

      Check Point / チェックポイント

      通过按[Pattern Print]（图案打印）按钮反映调整值。请注意，按[OK]（确定）也会反映调整值，但会转换到之前一级的菜单屏幕。

    8. 检查调整样本，如果第一张与第二张之间的错位量得到改善，则按[Close]（关闭）结束调整。
      若要继续调整，从步骤6-4开始重复。
