6040301 SDL匹配宽度调整

  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择[Floor Finisher]（落地式装订器）选项卡。

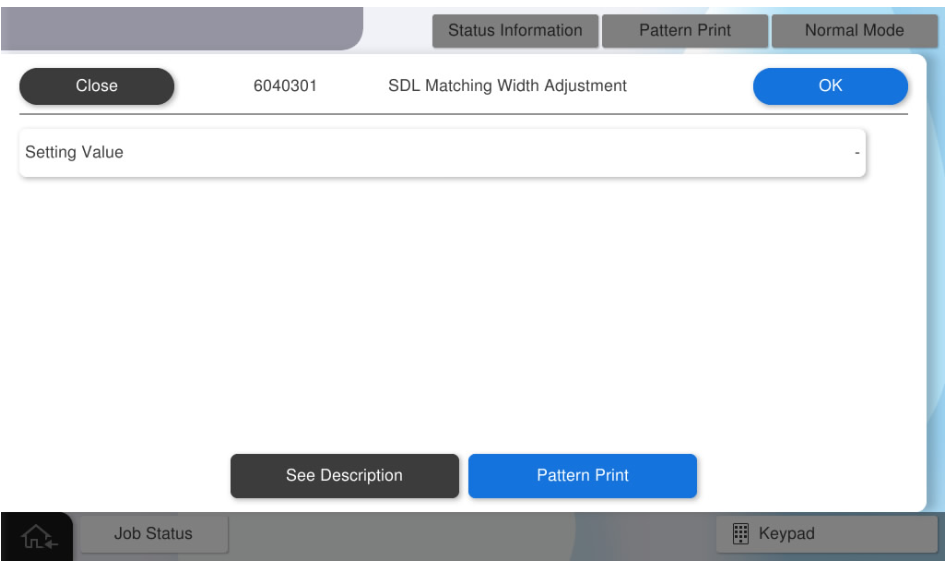

  4. 选择[6040301 Matching Width Adjustment]（6040301匹配宽度调整）。
  5. 按[Pattern Print]（图案打印）。

  6. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    设置项目选择
    进纸托盘C1、C2、C3、C4、手动进纸器
    可用纸张大小A4（横向）、Letter（横向）、A3、Ledger
    张数20（固定）
  7. 按下[Execute]（执行）输出调整样本。
  8. 确认调整样本的纸边状态，然后根据样本状态计算出调整值。
    • 如果纸边损坏（纸张对位指针宽度比纸张尺寸窄）
      1. 检查调整样本的纸边，并测量回缩最多部分和突出最多部分之间的错位量。

      2. 测量结果（匹配偏差量）被转换为调整值。

        Check Point / チェックポイント
        • 调整值计算方法：调整值=测量结果 x10
          示例）如果测量结果（对位偏差）是1.5 mm，则调整值=15
        • 如果纸边损坏（纸张对位指针宽度比纸张大小窄），从-1到-50的其中一个值必须是调整值。
    • 如果纸边损坏（纸张对位指针宽度比纸张大小窄），从-1到-50的其中一个值必须是调整值。

  9. 按[Setting value]（设置值）并输入计算的调整值。

    Check Point / チェックポイント

    调整值输入范围：-102～102 (-10.2 mm～10.2 mm)* 输入的值不能超出调整值输入范围。

    • 正调整值：对位指针之间的间隔更小。
    • 负调整值：对位指针之间的间隔更大。
  10. 按[Pattern Print]（图案打印）应用调整值，并输出调整样本。
  11. 检查调整样本，如果装订错位得到改善，按[Close]（关闭）结束调整。
    如果装订错位没有改善，请重复调整。
