6040303 折叠位置调整

  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择 [Floor Finisher]（落地式装订器）选项卡。

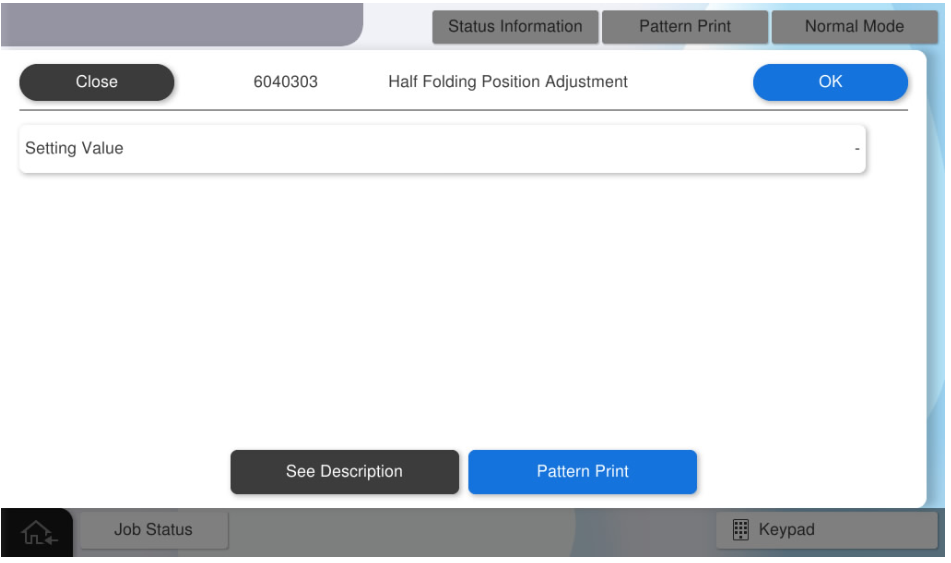

  4. 选择[6040202 6040303 Folding Position Adjustment]（6040202 6040303折叠位置调整）。

  5. 按 [Pattern Print]（图案打印）。

  6. 按下各设置项目按钮进行打印设置。

    可设置参数如下。

    设置项目选项
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    纸张大小A4（垂直）、Letter（垂直）
  7. 按下[Execute]（执行）输出调整样本。

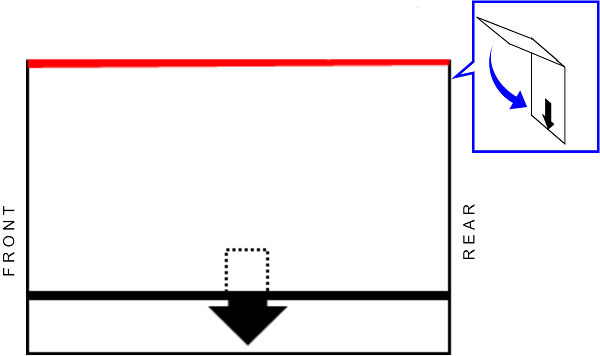

  8. 将标记面朝下，放置调整样本。
  9. 测量参考边缘与另一边缘之间的距离。（在中心位置进行测量。）

  10. 将测量结果转换为调整值。

    Check Point / チェックポイント

    将从测量结果转换为调整值的方法如下。

    1. 调整值计算
      调整值计算方法：调整值=测量结果 × 10
    2. 根据调整样本的参考边缘状态确定调整值的符号
      • 看不见参考侧的状态：正调整值：
      • 看得见参考侧的状态：负调整值：

    示例）如果调整样本的参考侧看不到并且偏离了3.5 mm，则调整值=+35

  11. 按[Setting value]（设置值）并输入计算的调整值。

    Check Point / チェックポイント

    调整值输入范围：-96～96 (-9.6 mm～9.6 mm)

    数值不能超出调整值输入范围。

  12. 按[Pattern Print]（图案打印）应用调整值，并输出调整样本。
  13. 检查调整样本，如果折叠错位得到改善，按[Close]（关闭）结束调整。
    如果折叠位置错位没有改善，请重复调整。
