60203 ADF扫描位置/缩放校准（600dpi）

针对ADF扫描（600dpi），调整扫描开始位置和副缩放（进纸方向）。

此调整使用以下各表。

表名称产品名称零件代码表图像

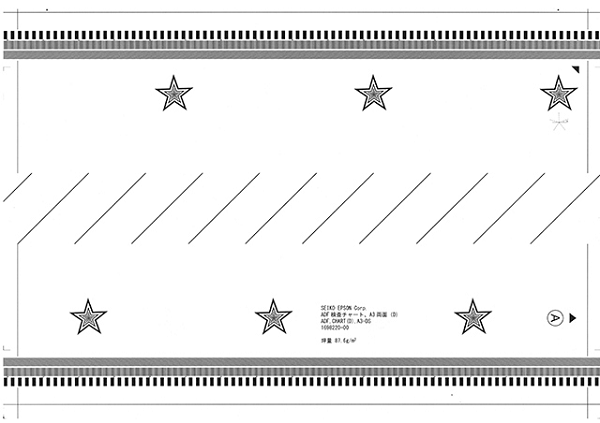

ADF A3纸张进纸准确度检查表

提示调整图

ADF,CHART (D),A3-DS1698220
  • A面
  • B面
表设置方向

A面朝上装入纸张，并调整进纸槽的朝向使箭头位于顶部。

调整步骤
  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择[ADF/SCN]选项卡。
  4. 选择[60203 ADF Scan Position/ Scaling  Calibration (600dpi)]（60203 ADF扫描位置/缩放校准（600dpi））。
  5. 在ADF托盘上设置表，然后按[Execution]（执行）。
