60204 ADF缩放校准（300dpi）
针对ADF扫描（300dpi），调整副缩放（进纸方向）。
此调整使用以下各表。
| 表名称 | 产品名称 | 零件代码 | 表图像 |
|---|---|---|---|
ADF A3纸张进纸准确度检查表 提示调整图 | ADF,CHART (D),A3-DS | 1698220 |
|
表设置方向
A面朝上装入纸张，并调整进纸槽的朝向使箭头位于顶部。
调整步骤
- 启动服务支持模式。
- 选择[06 Individual Adjustment]（06单独调整）。
- 选择[ADF/SCN]选项卡。

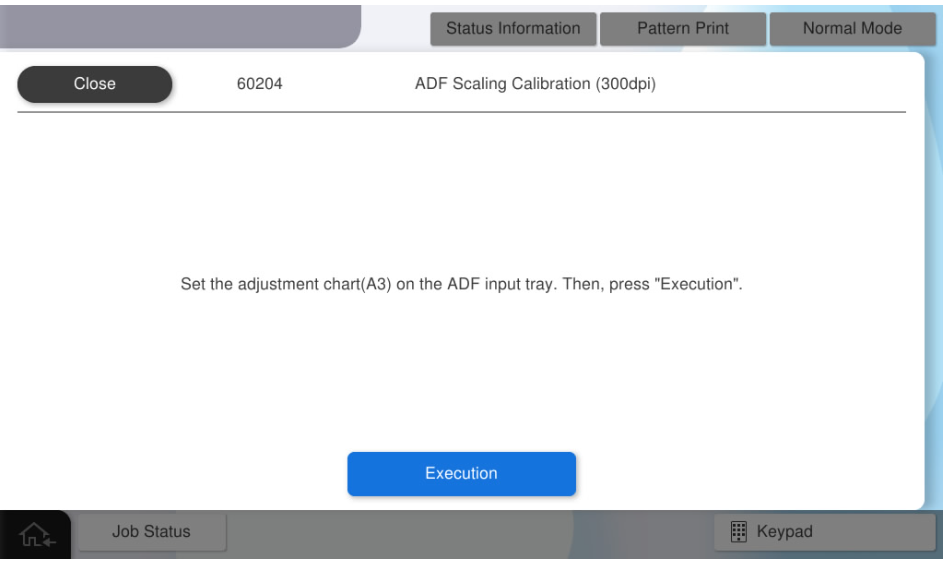

- 选择[60204 ADF Scaling Calibration (300dpi)]（60204 ADF缩放校准（300dpi））
- 在ADF托盘上设置表，然后按[Execution]（执行）。
