60110打印头角度调整

调整由于打印头相对于纸张倾斜而导致的图像质量差现象。

Check Point / チェックポイント

在Letter尺寸纸张上打印调整图案时，使用EPSON照片质量喷墨。

  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择[Main Unit・Additional Cassette]（主机・新增纸盒）选项卡。
  4. 选择[601110 Head Tilt Adjustment]（601110打印头倾斜调整）。

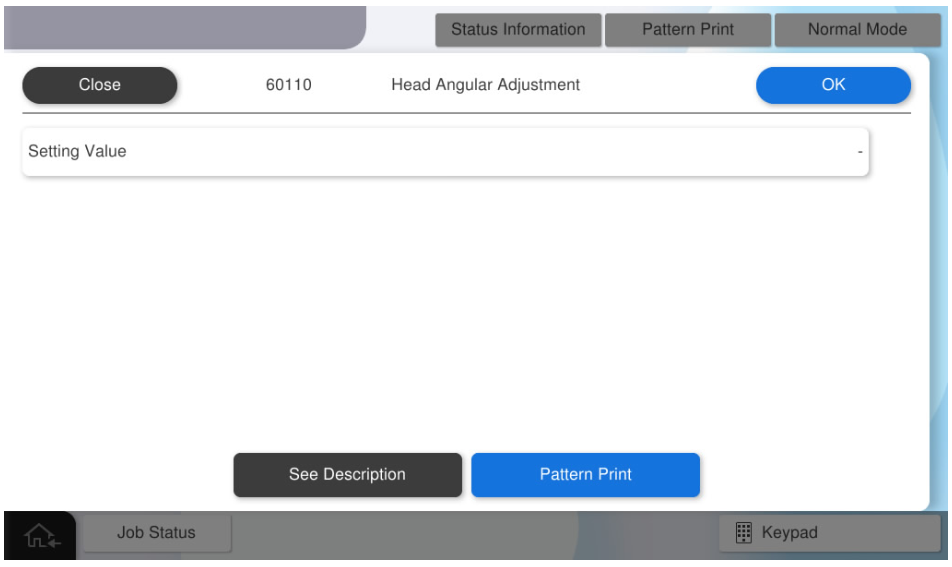

  5. 按[Pattern Print]（图案打印）。

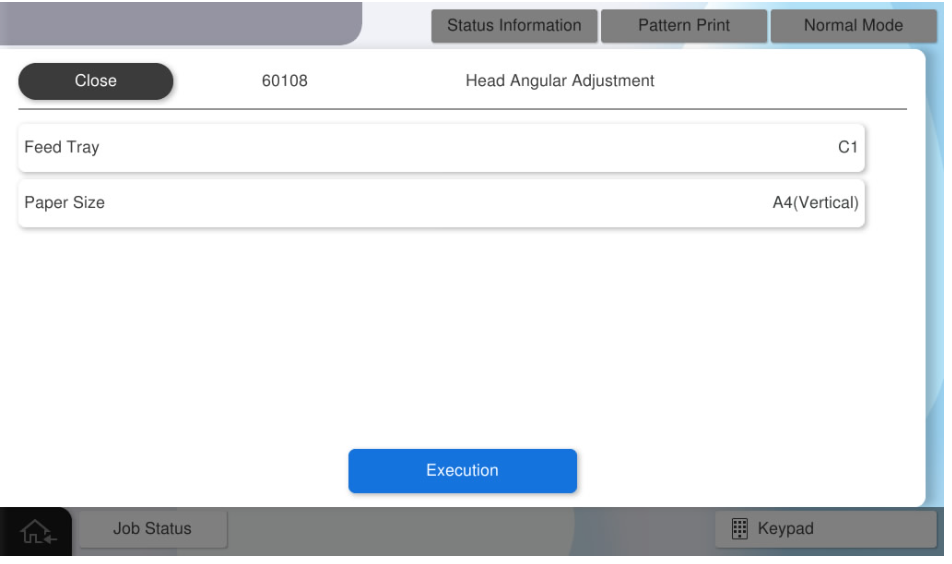

  6. 按下各设置项目按钮进行打印设置。
    可设置参数如下。

    设置项目选择
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
    可用纸张大小A4（垂直）、Letter（垂直）
    Check Point / チェックポイント

    将要调整的进纸器与进纸托盘相匹配，进行图案打印。

    示例：执行手动进纸器的打印头倾斜调整。按下[Feed Tray]（进纸托盘），选择[MP Tray]（手动进纸器）

  7. 按[Execution]（执行）打印调整图案。

  8. 检查输出调整样张并确定设置值。

    Check Point / チェックポイント

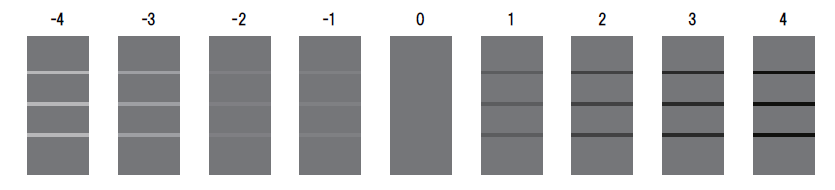

    调整值判断方法

    从打印的图案中，选择四个区块与三条水平线之间渐变差异最接近的图案，图中数字配置为设置值。

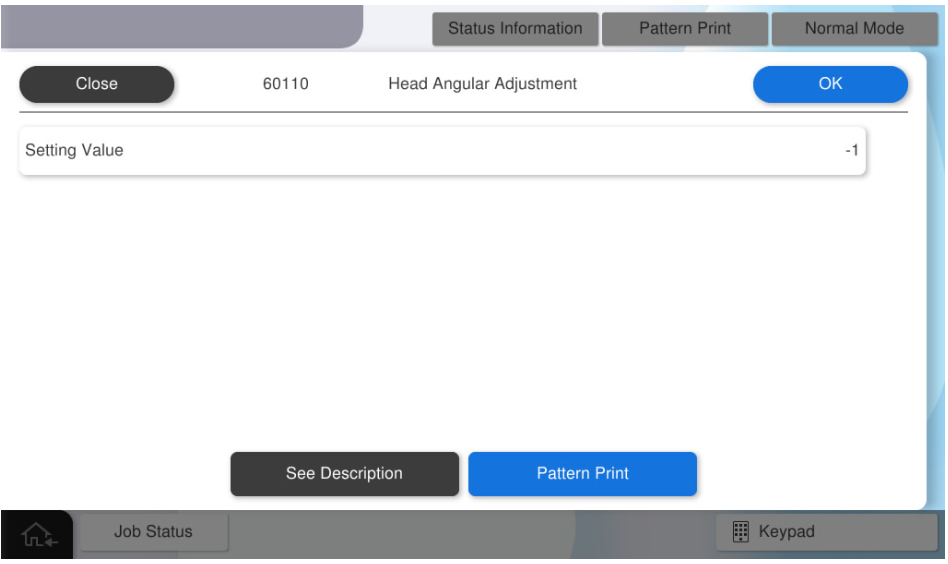

  9. 按下[Value]（值）并输入设置值。

  10. 按[OK]（确定）以反映设置值。

    Check Point / チェックポイント

    如果在输入所有值后按[Pattern Print]（图案打印），将反映调整值。


    通过执行按原样打印，反映调整值后输出调整样张。

    调整值反映后，输入到面板的所有调整值将被清除。按[Close]（关闭）结束调整。
