SCN单元
- 拆下3颗螺丝，沿箭头方向拆下SCN后盖（A）。(S7:
)
- S7： C.B.STITE(P4)，螺丝，3X10，F/ZN3C
Assembly / 組み立て安装SCN后盖时，注意不要卡住ADF单元的铰链盖（A）。

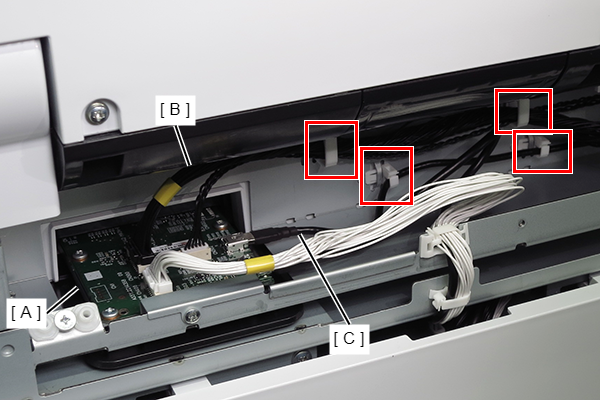

- 从SCN主板（A）上的连接器（CN300、CN302）拆下电缆（B、C）。
- 从四个卡箍释放两根电缆（A）。
- 拆下5颗螺丝。（S3:、S29:
、S24:
)
- S57: C.C.SCREW, 3X12, F/ZN3C
- S29:{1}C.B.SCREW, 4X6, F/Ni
- S27: C.B.SCREW4x8F.ZN3C
- 向上拆下ADF单元（A）。

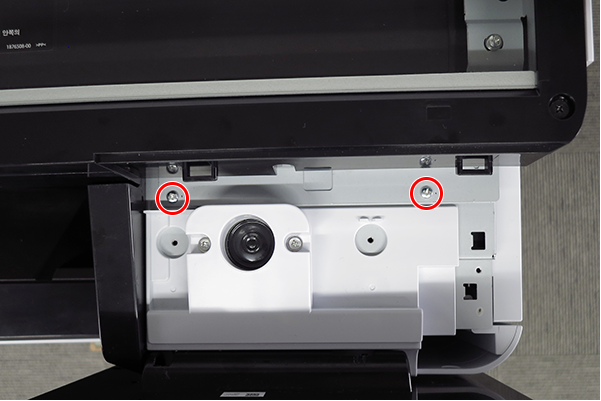

- 拆下2颗螺丝，然后拆下面板前盖（A）。(S7:)
- S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C
- 沿箭头方向滑动SCN副左盖（A）将其拆下。

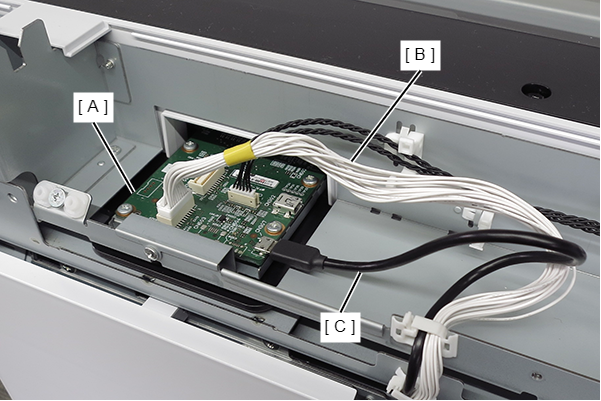

- 从SCN主板（A）上的连接器（CN307、CN400）拆下电缆（B、C）。

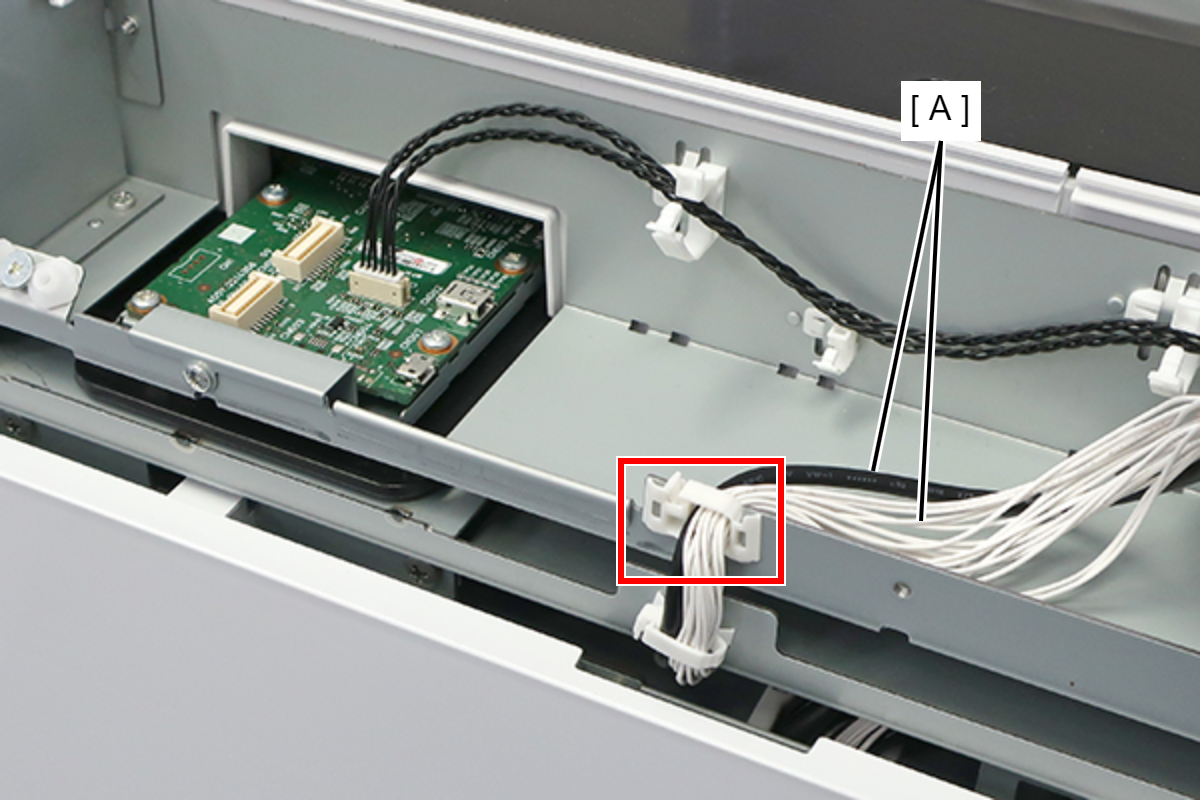

- 从卡箍释放两根电缆（A）。
- 拆下前侧的3颗螺丝。(S1:)
- S1:C.B.STITE R, SCREW, 3X8, F/ZN3C

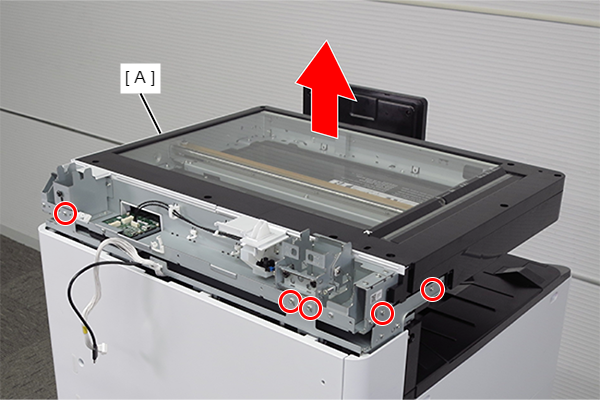

- 拆下固定SCN单元（A）的5颗螺丝。(S1:)
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
- 释放定位销，向上拆下SCN单元（A）。
- 重新组装零件时执行的倾斜调整。
如果更换ADF单元或SCN单元，则需要调整ADF单元的倾斜度和高度。

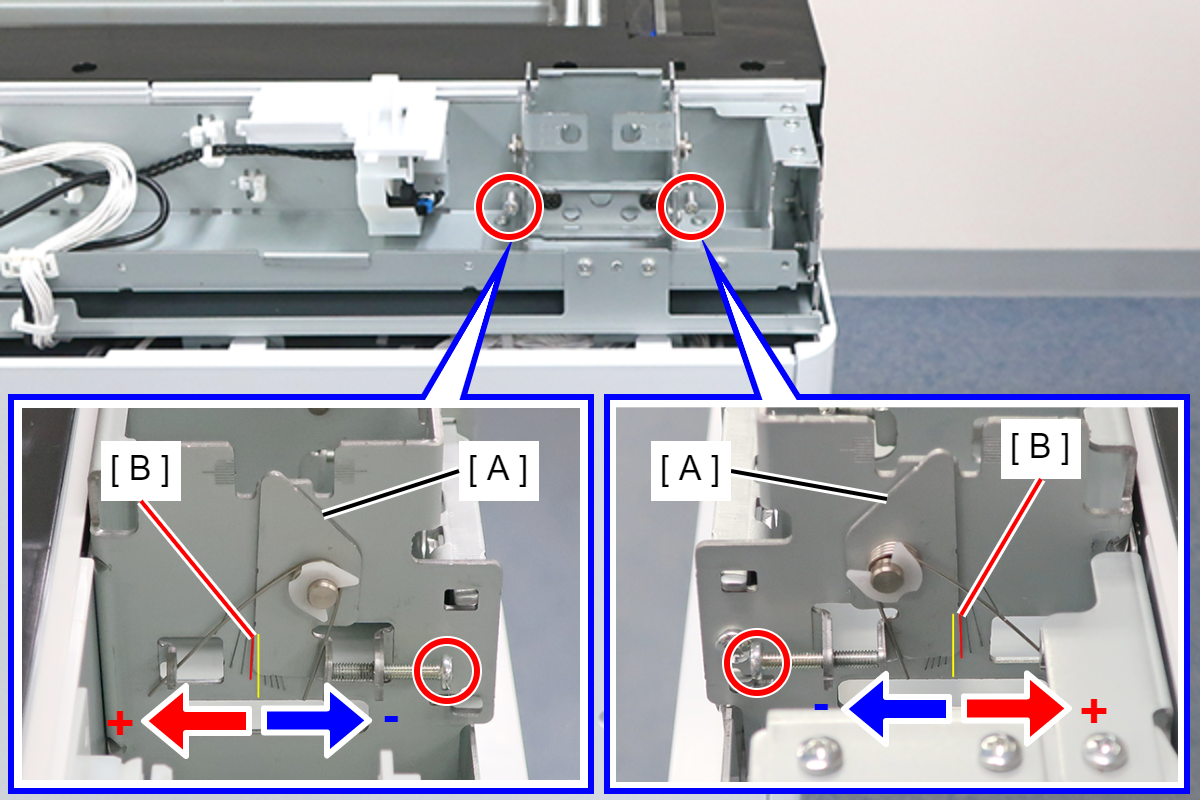

安装ADF单元时，按照以下步骤执行调整。 - 转动SCN左铰链上的两颗高度调整螺丝，将高度调整框架（A）对齐标尺（B）上的+1。
- CW（顺时针转动）：+方向
- CCW（逆时针转动）：-方向

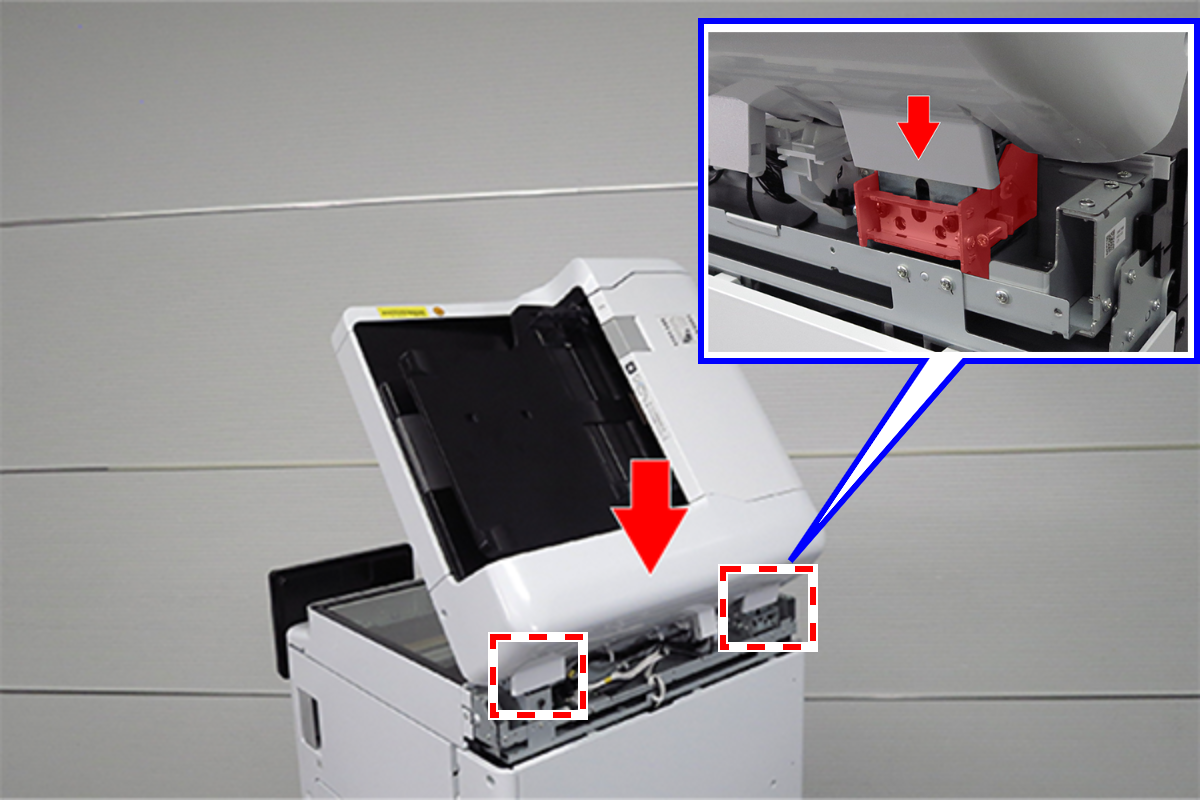

- 在ADF单元打开的情况下，将ADF单元的腿插入SCN铰链中。

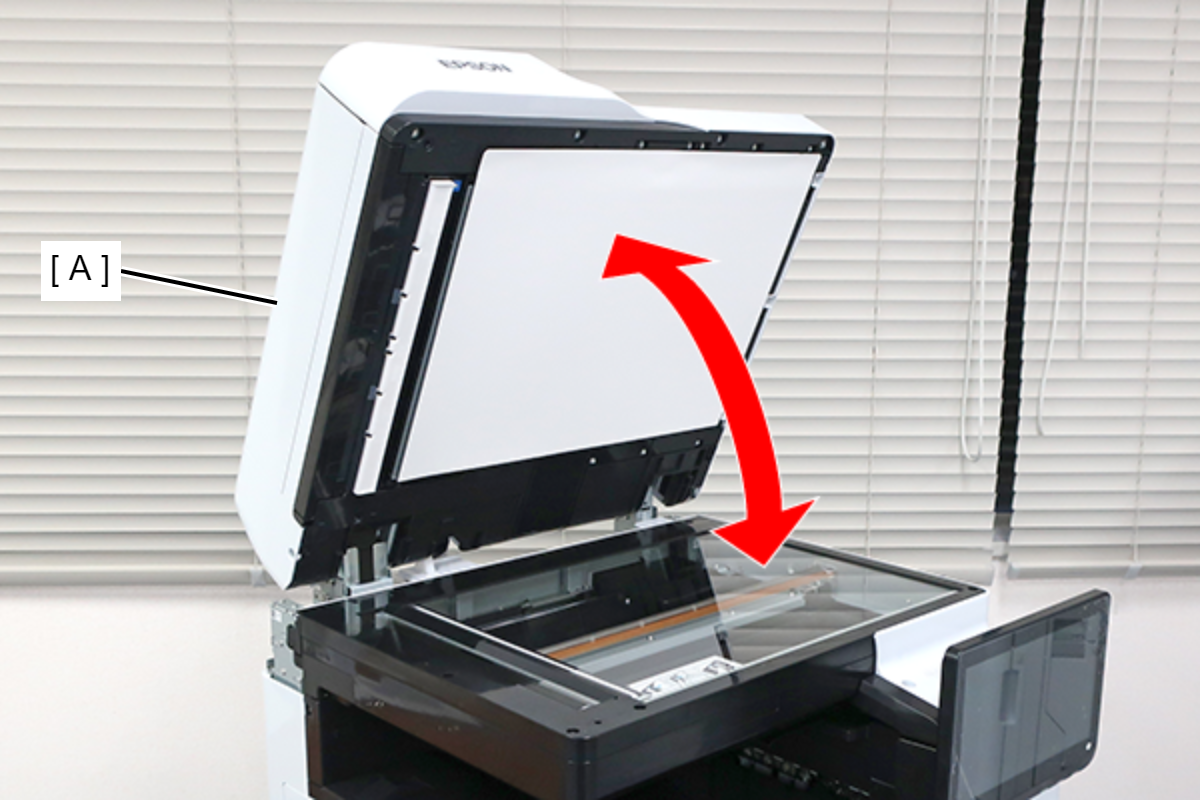

- 关闭ADF单元（A）后再重新打开，以反映高度调整框架的调整值。

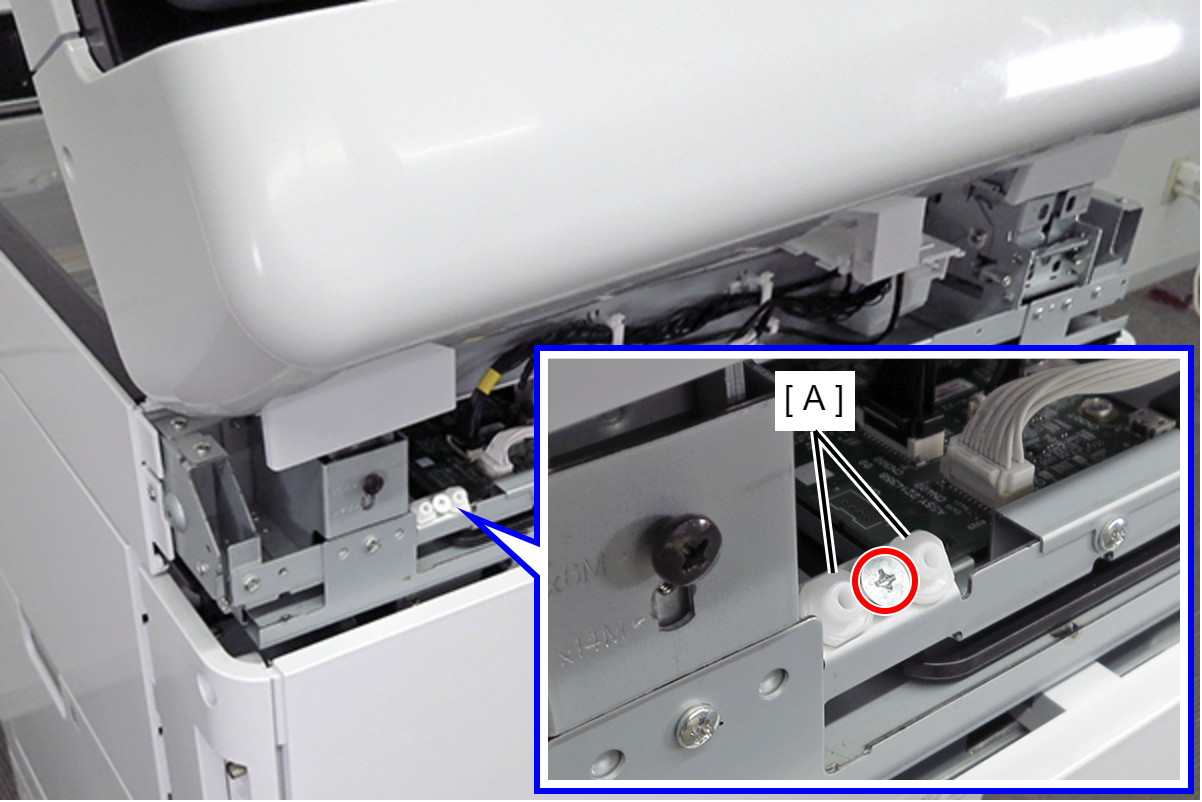

- 拆下1颗螺丝并拆下2个调整垫片（A）。(S4:
)
- S4：C.SHOULDER S-TITE,3X5

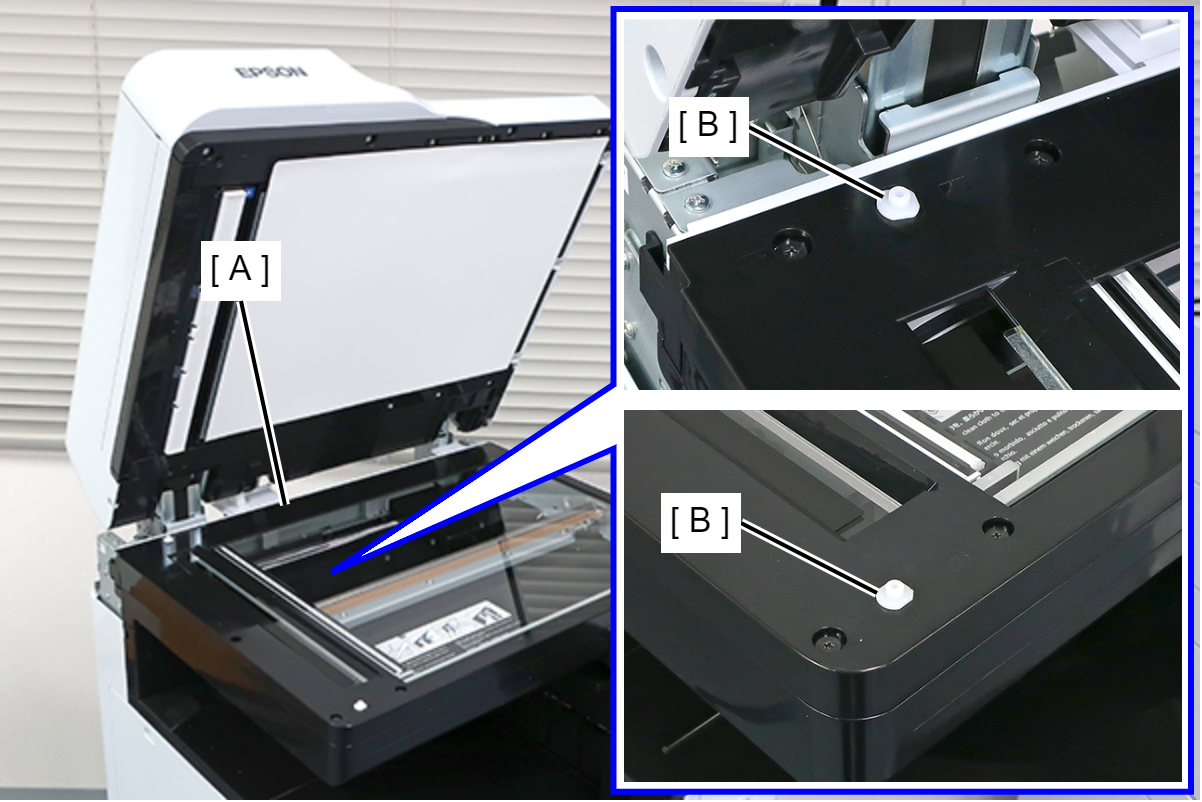

将调整垫片（B）放在SCN单元（A）前侧和后侧的安装位置。

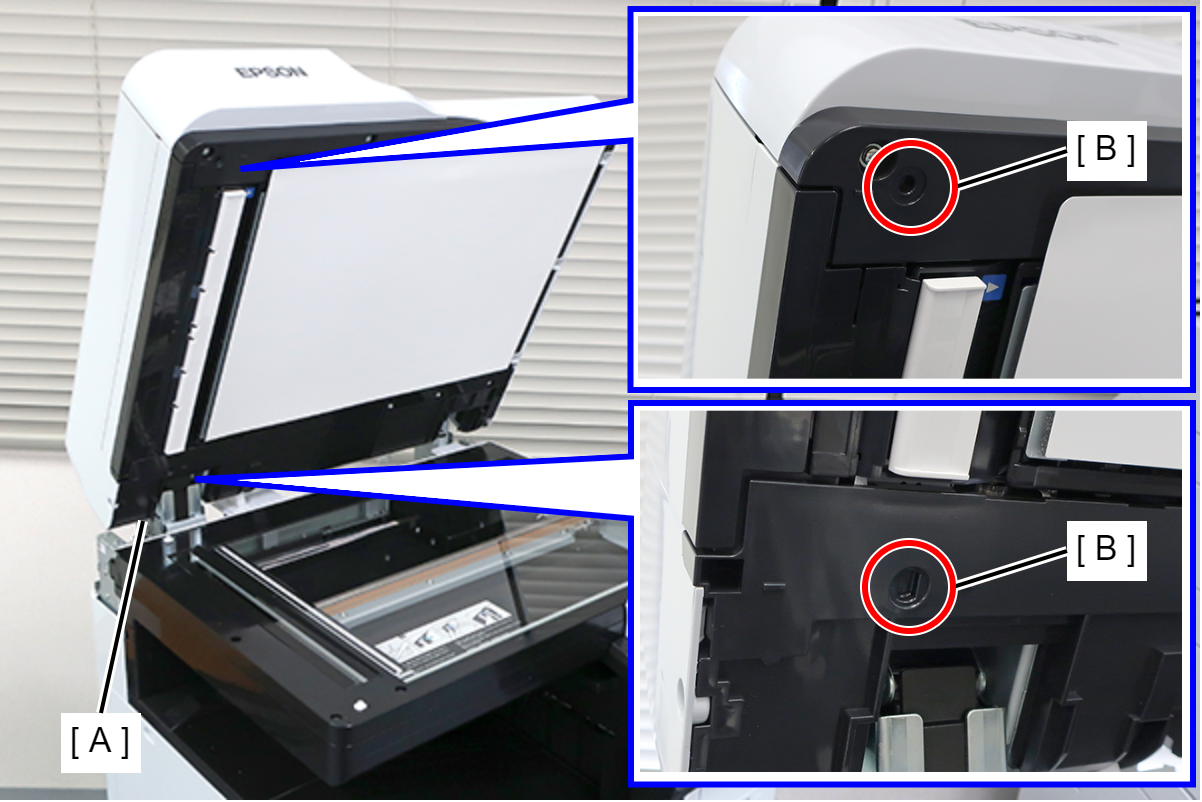

轻轻关闭ADF单元（A），确认调整垫片装在ADF单元的孔（B）中。
Adjustment / 調整如果调整垫片没有装在ADF单元的孔中，请调整ADF单元的倾斜度，直至调整垫片装入。

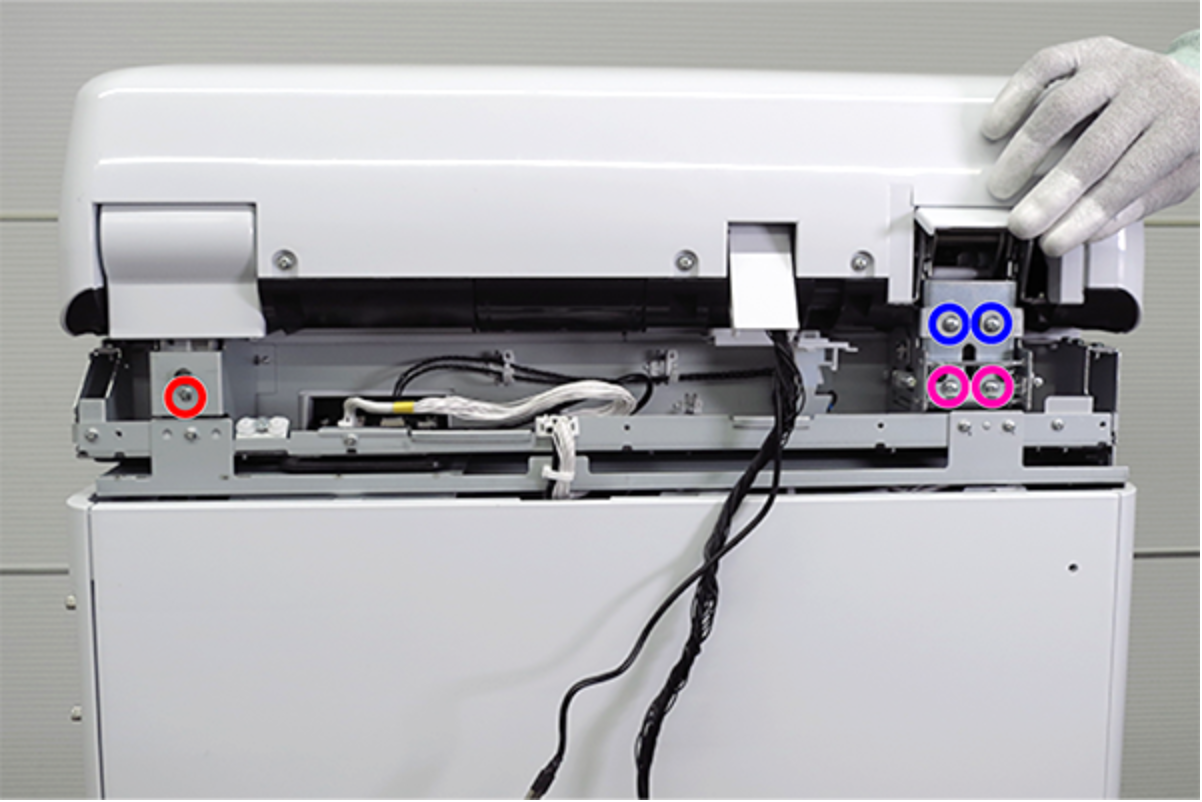

关闭ADF单元，检查其倾斜情况，并转动3颗倾斜调整螺丝来调整ADF单元的倾斜度。

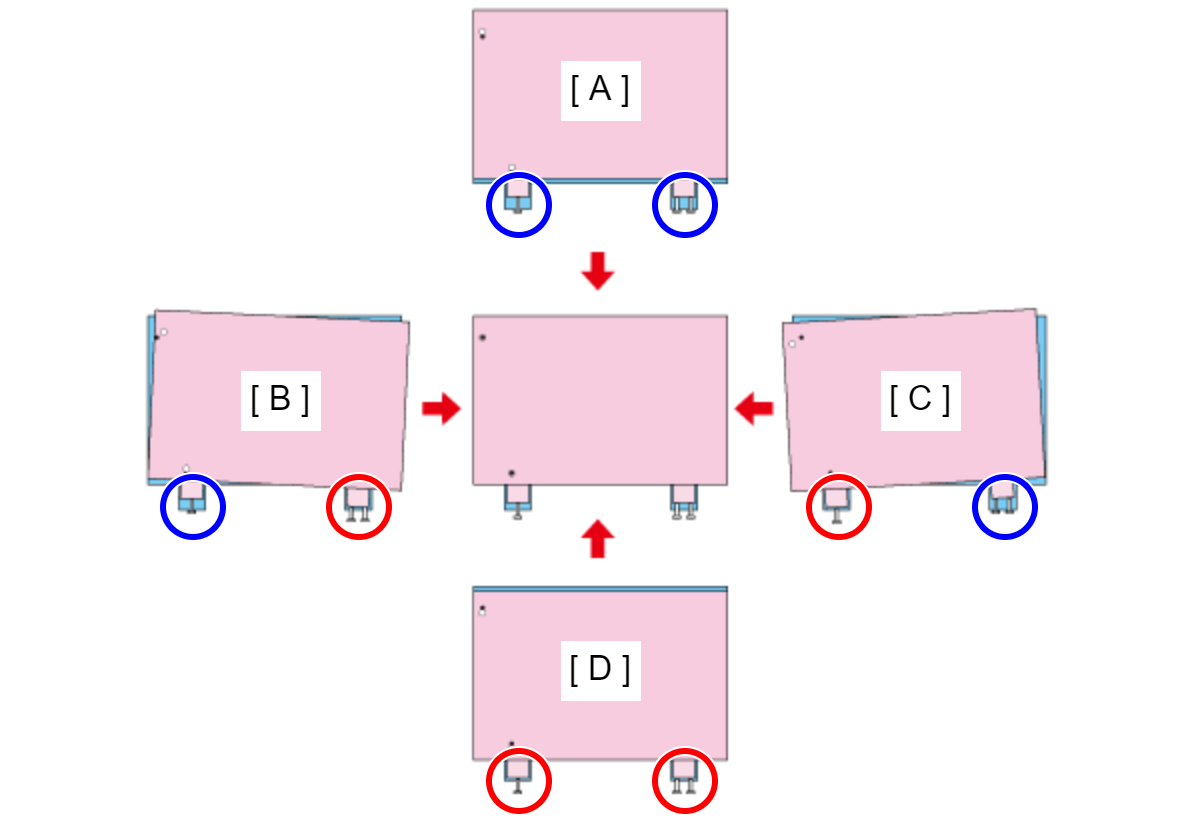

符号 情况 调整方法 A ADF单元向前侧移位。 。B ADF单元的右侧向前倾斜。
拧紧螺丝松开螺丝C ADF单元的左侧向前倾斜。 拧紧螺丝松开螺丝D ADF单元向后侧移位。 松开螺丝

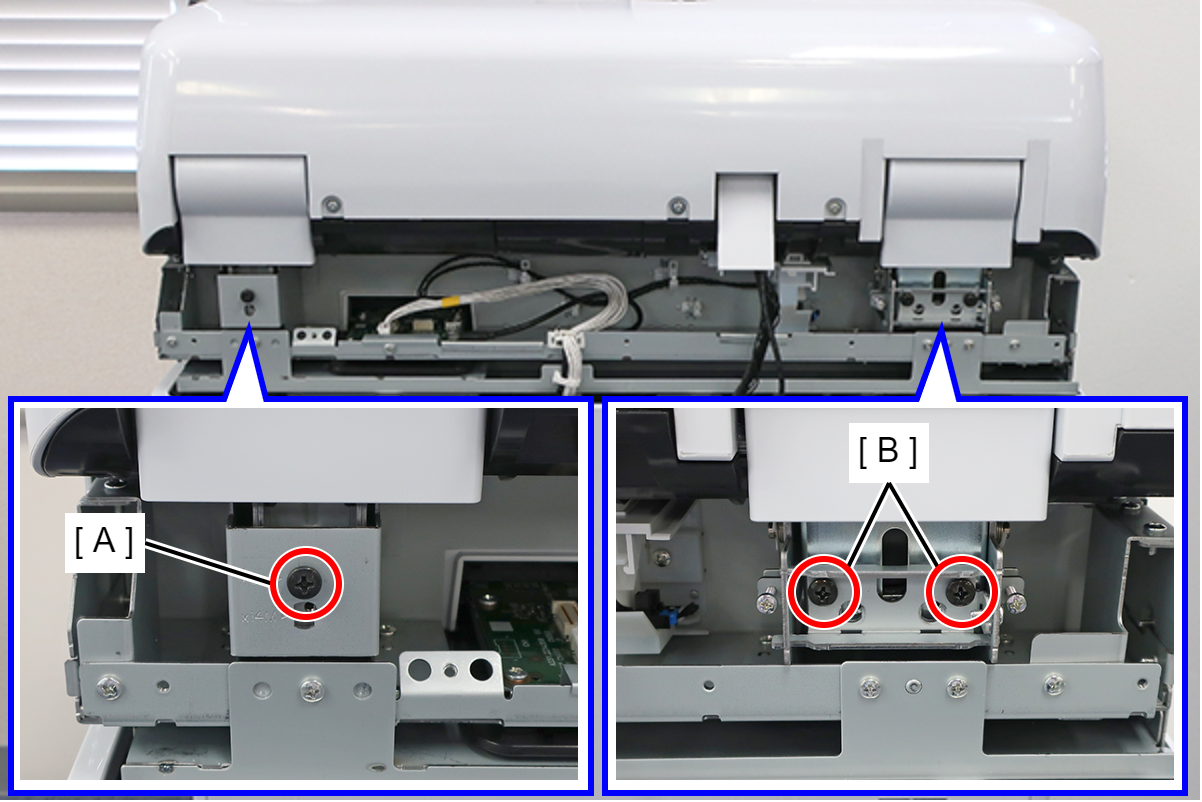

SCN右铰链倾斜调整螺丝（A）的分辨率是SCN左铰链倾斜调整螺丝（B）的大约两倍，因此请相应调整左、右的旋转量。
另外，应使SCN左铰链上的2颗倾斜调整螺丝（B）的旋转量同步。
例子将SCN左铰链上的2颗倾斜调整螺丝各转动一圈后，将SCN右铰链上的倾斜调整螺丝转动半圈。

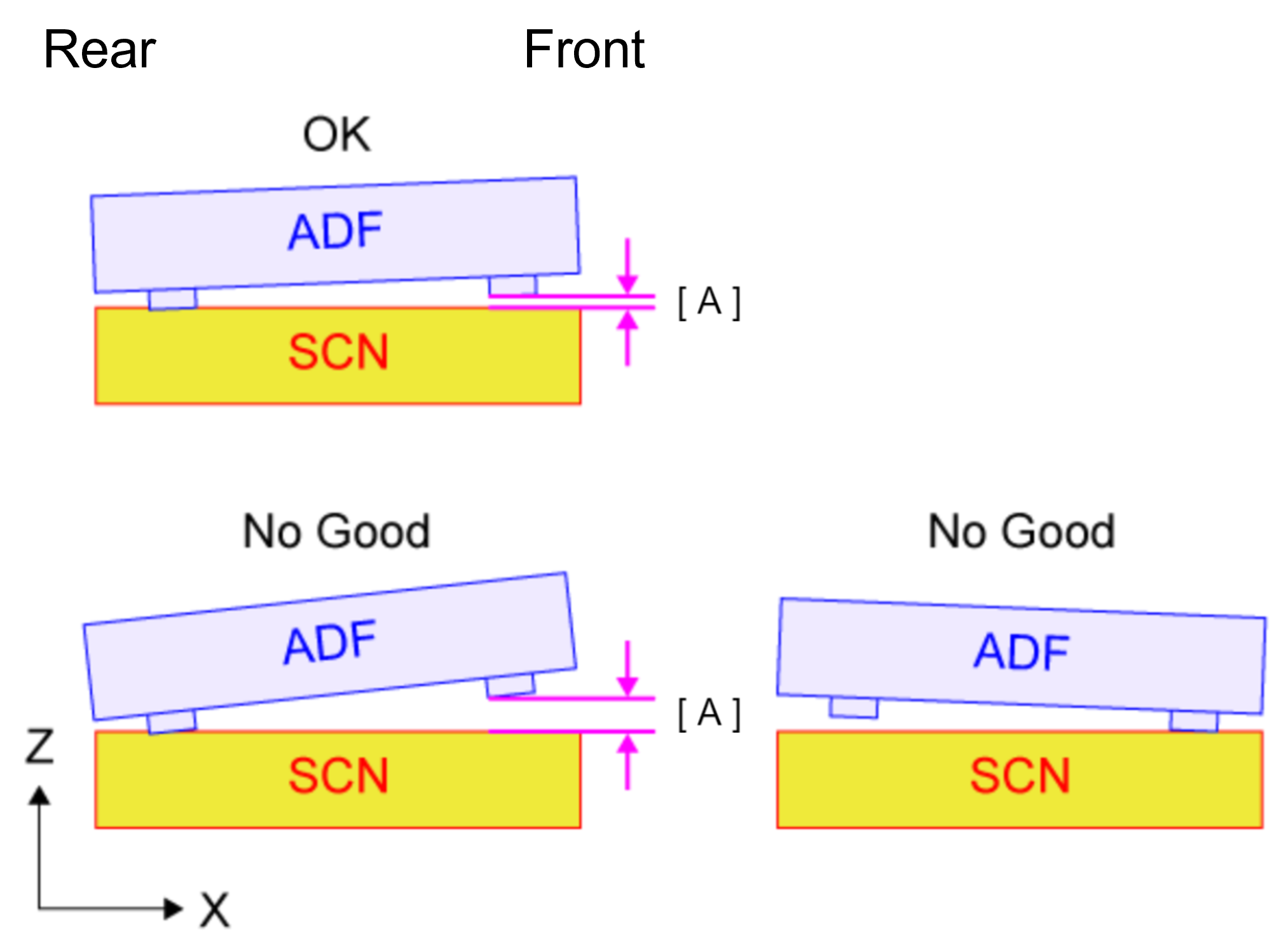

根据ADF单元后侧支撑块（A）与ADF单元前侧支撑块（B）之间的接触情况，判断是否需要调整ADF单元的高度。
当后侧支撑块与SCN单元接触、并且前侧支撑块与SCN单元的间隙（A）不大于1 mm时，不需要调整高度。
当前侧支撑块与SCN单元的间隙（A）大于1 mm时，需要调整高度。如果后侧支撑块未接触SCN单元，也需要进行调整。

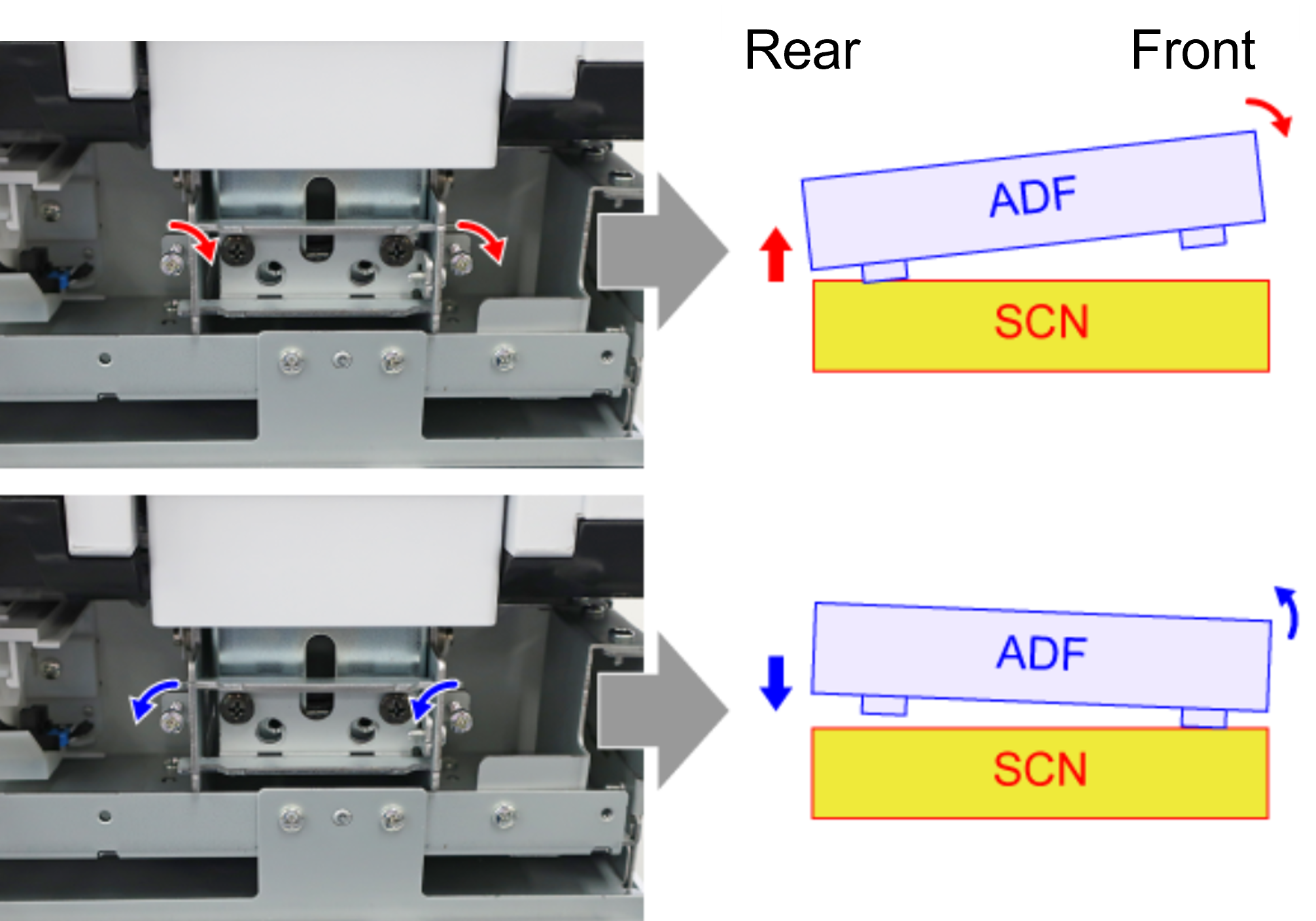

Adjustment / 調整顺时针旋转高度调整螺丝会升高ADF单元的位置，逆时针旋转会降低其位置。
- 如果前支撑块与SCN单元的间隙大于1 mm，请顺时针旋转高度调整螺丝。
- 如果后侧支撑块未接触SCN单元，请逆时针旋转高度调整螺丝。
旋转高度调整螺丝，直至后侧支撑块与SCN单元接触，并且前侧支撑块与SCN单元的间隙不大于1 mm。
使2颗高度调整螺丝的旋转量同步。另外，旋转高度调整螺丝后，打开再关闭ADF单元以反映调整值。
从SCN单元拆下两个调整垫片，将其存放在原位。
