# ADF CIS模块

1. 打开ADF（A）。

2. 在拉控制杆（A）时打开ADF盖（B）。

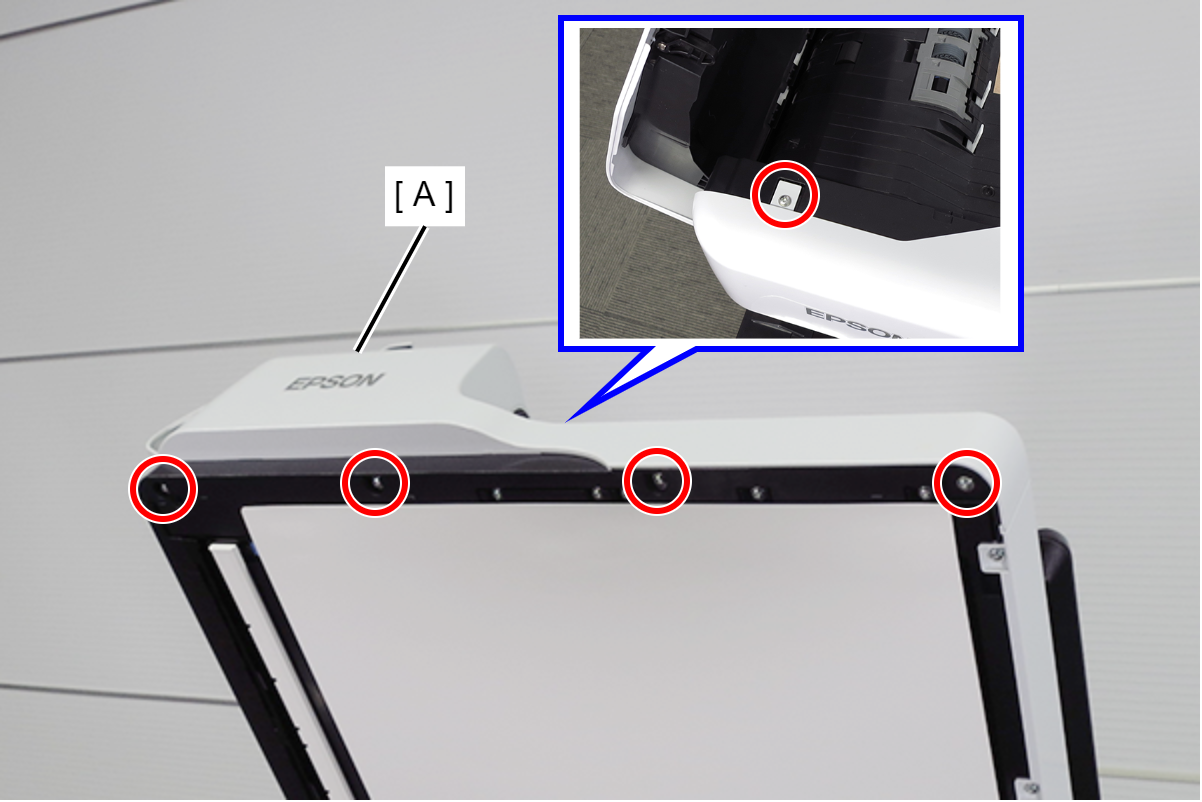

3. 拆下5颗螺丝，然后拆下ADF前盖（A）。(S7:)


   • S7： C.B.STITE(P4)，螺丝，3X10，F/ZN3C

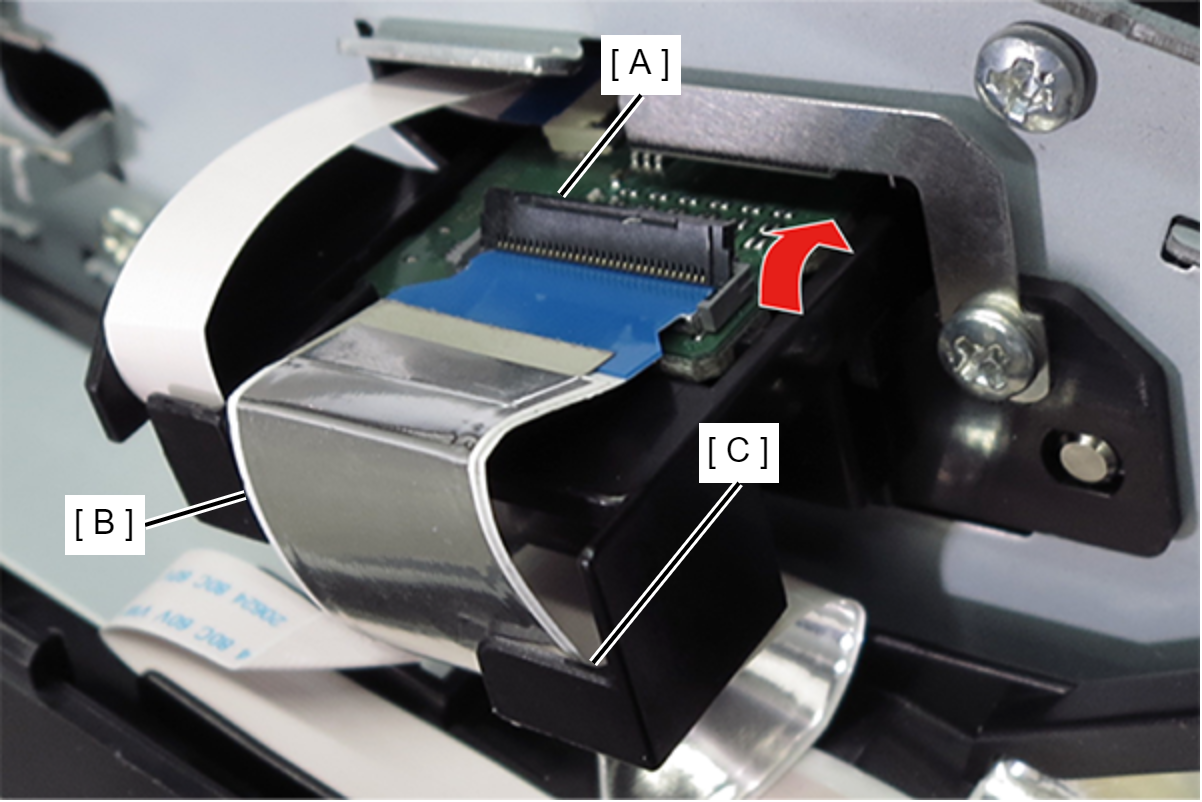

4. 释放连接器锁（A），从连接器拆下FFC（B）。
5. 从导轨（C）释放FFC（B）。

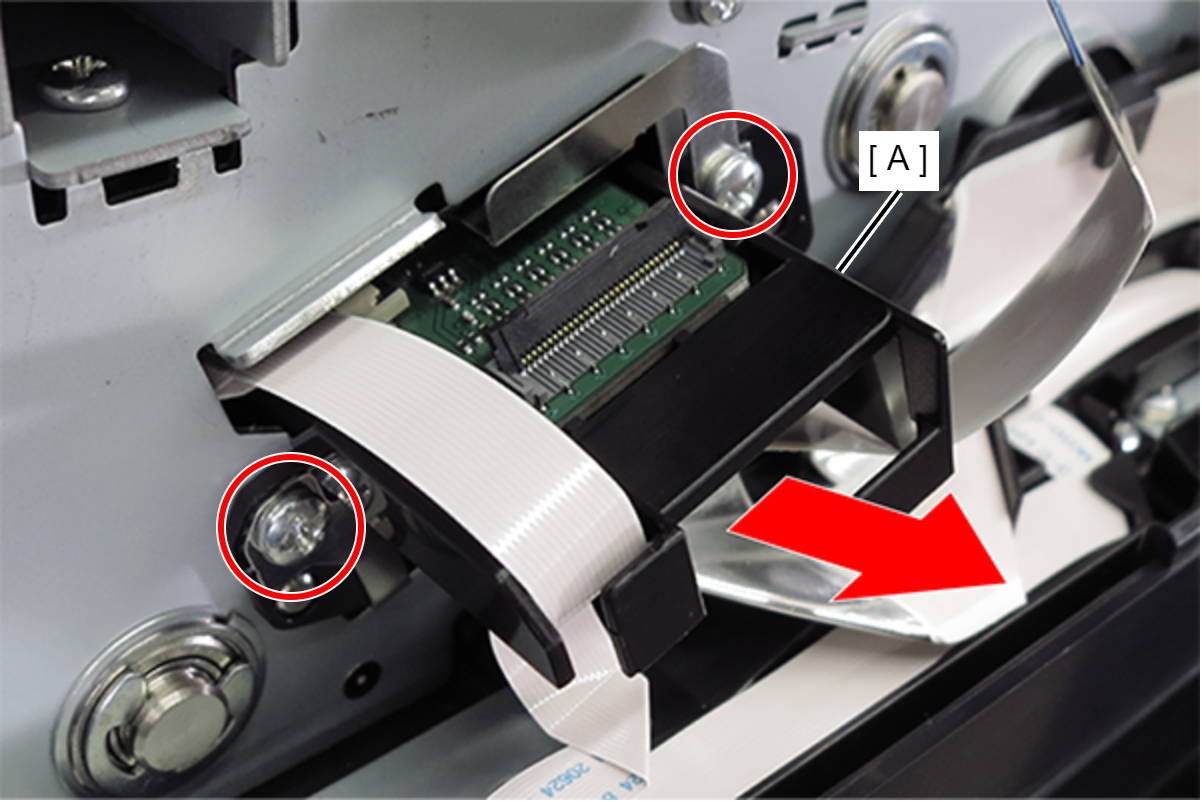

6. 拆下2颗螺丝，轻轻拉出ADF CIS模块（A）。（S31:)

   • S31: C.B.STITE R, SCREW, 3X6, F/ZN3C FIN

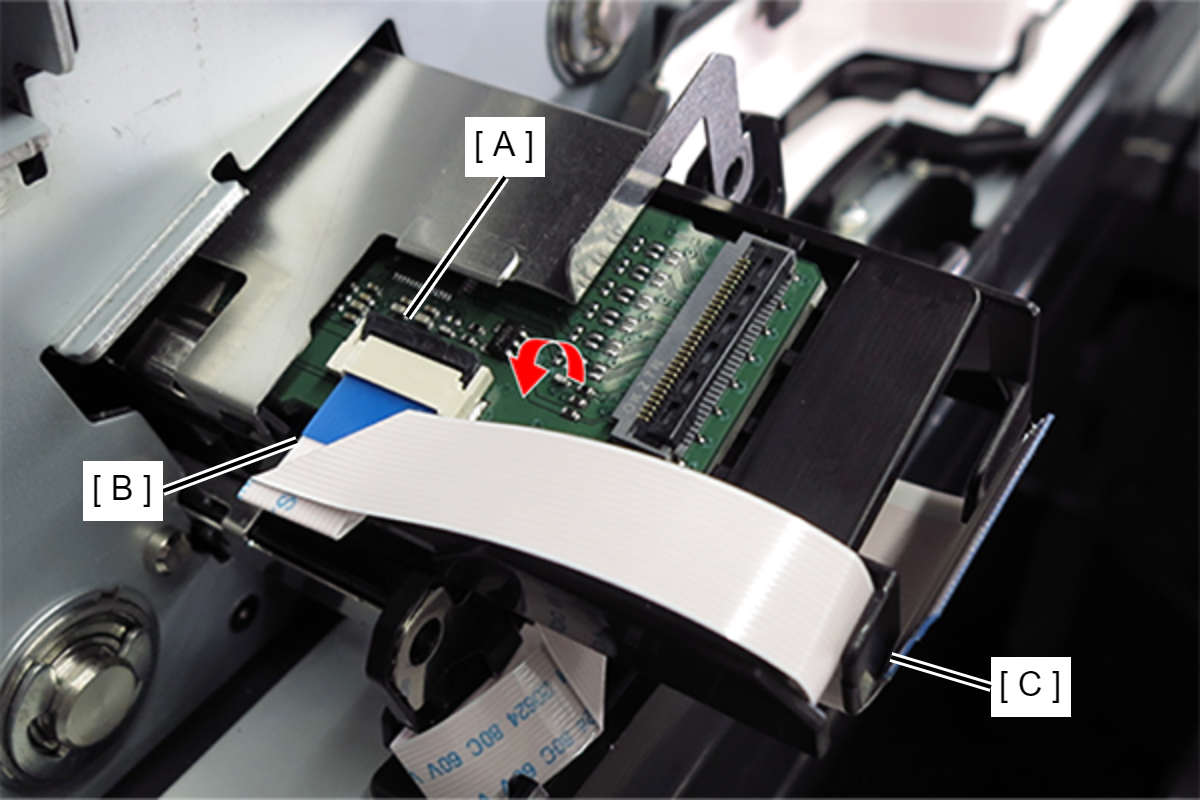

7. 释放连接器锁（A），从连接器拆下FFC（B）。
8. 从导轨（C）释放FFC（B）。

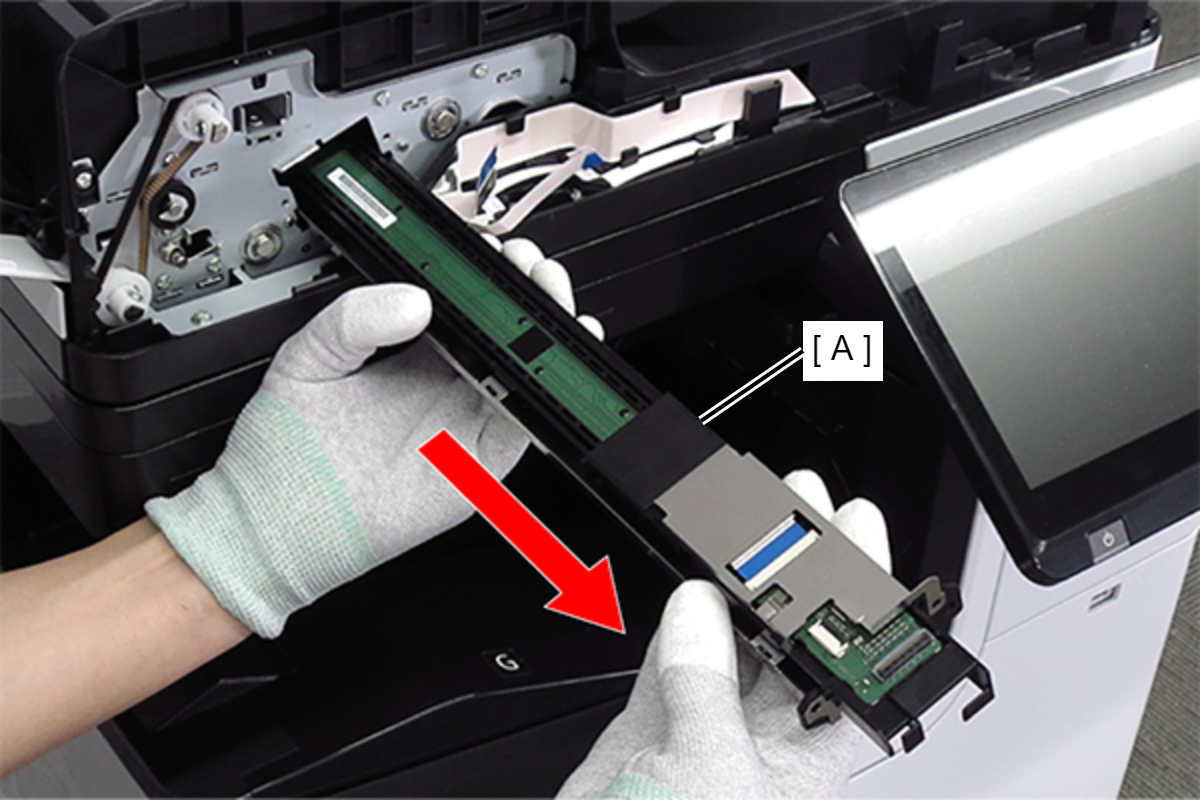

9. 沿箭头方向拆下ADF CIS模块（A）。


   Assembly / 組み立て

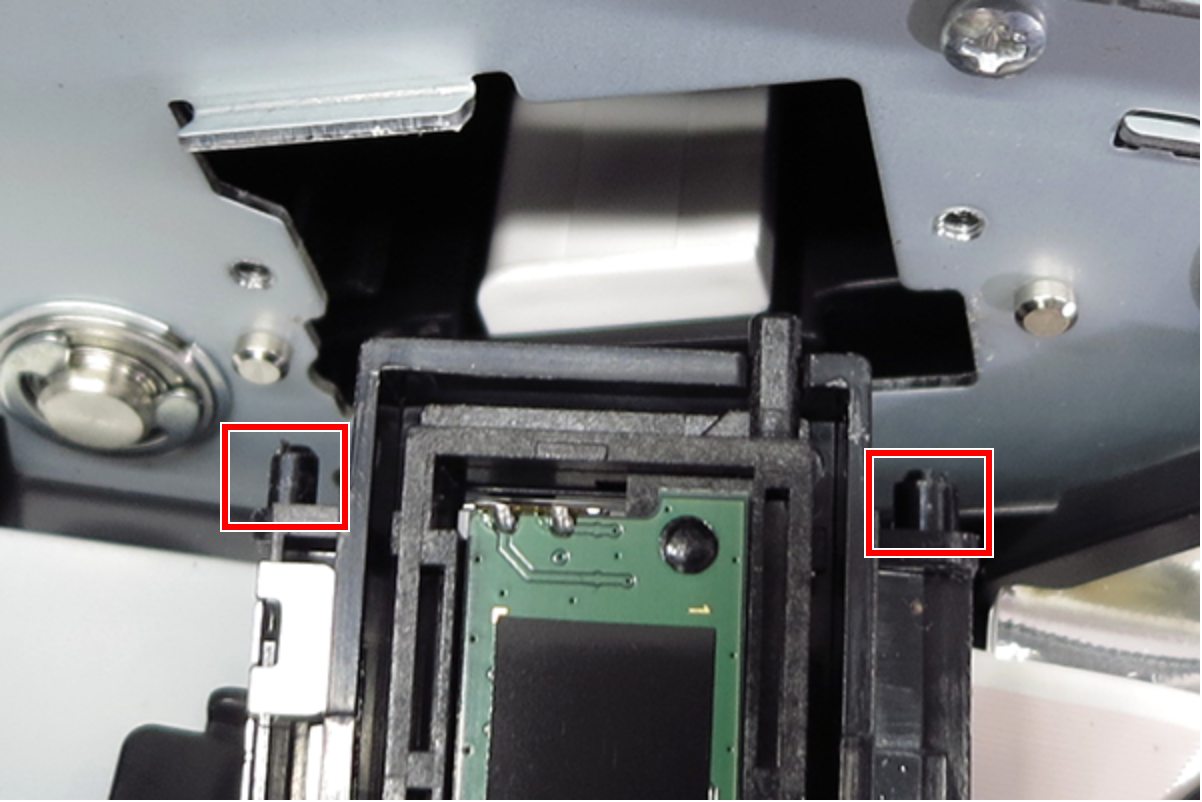

   安装ADF CIS模块时，检查以下各点。 将ADF CIS模块上的两个定位销对齐框架上的定位孔。 将框架上的两个定位销对齐ADF CIS模块（A）上的两个定位孔。
