# SCN CIS模块

1. 在拉控制杆（A）时打开ADF盖（B）。

2. 拆下固定ADF后盖（A）的6颗螺丝，然后释放4个卡钩。(S7:)


   • S7： C.B.STITE(P4)，螺丝，3X10，F/ZN3C

3. 释放两个卡钩，同时沿箭头方向按图中所示的位置，拆下ADF后盖（A）。



   Assembly / 組み立て

   安装ADF后盖（A）时，将两个卡扣插入孔中。

4. 拆下C形环（A）。

5. 沿箭头方向拉出铰链止动器（A）。

6. 打开ADF（A）。

7. 拆下2颗螺丝，然后拆下面板前盖（A）。(S7:)

   • S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C
8. 拆下8颗螺丝，然后拆下SCN上箱（A）。（S3:)

   • S58: C.C.STITE, SCREW, 3X5, F/ZB3C
9. 释放两个定位销，旋转CISM垫片（A）将其拆下。

10. 释放SCN CIS模块（A）上的两个定位销。

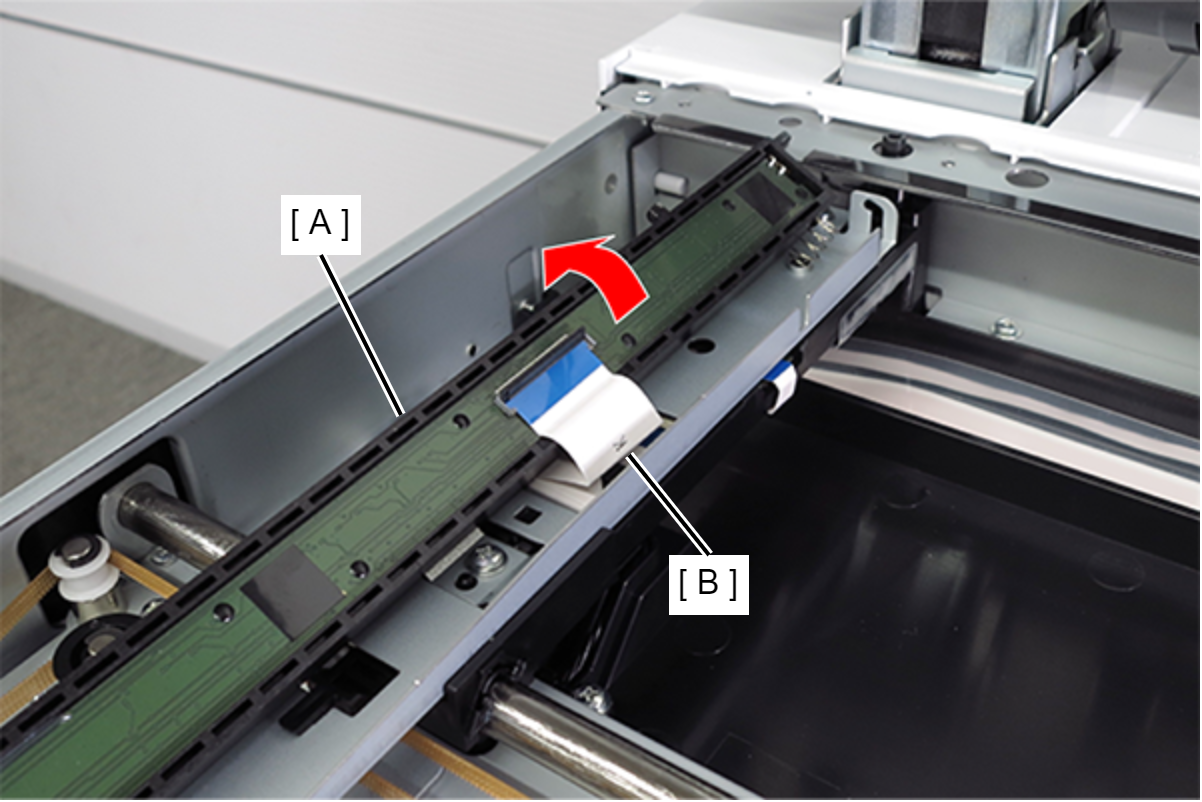

11. 翻转SCN CIS模块（A）。
12. 释放连接器锁，从连接器拆下FFC（B）。
