SCN板
- 打开ADF（A）。

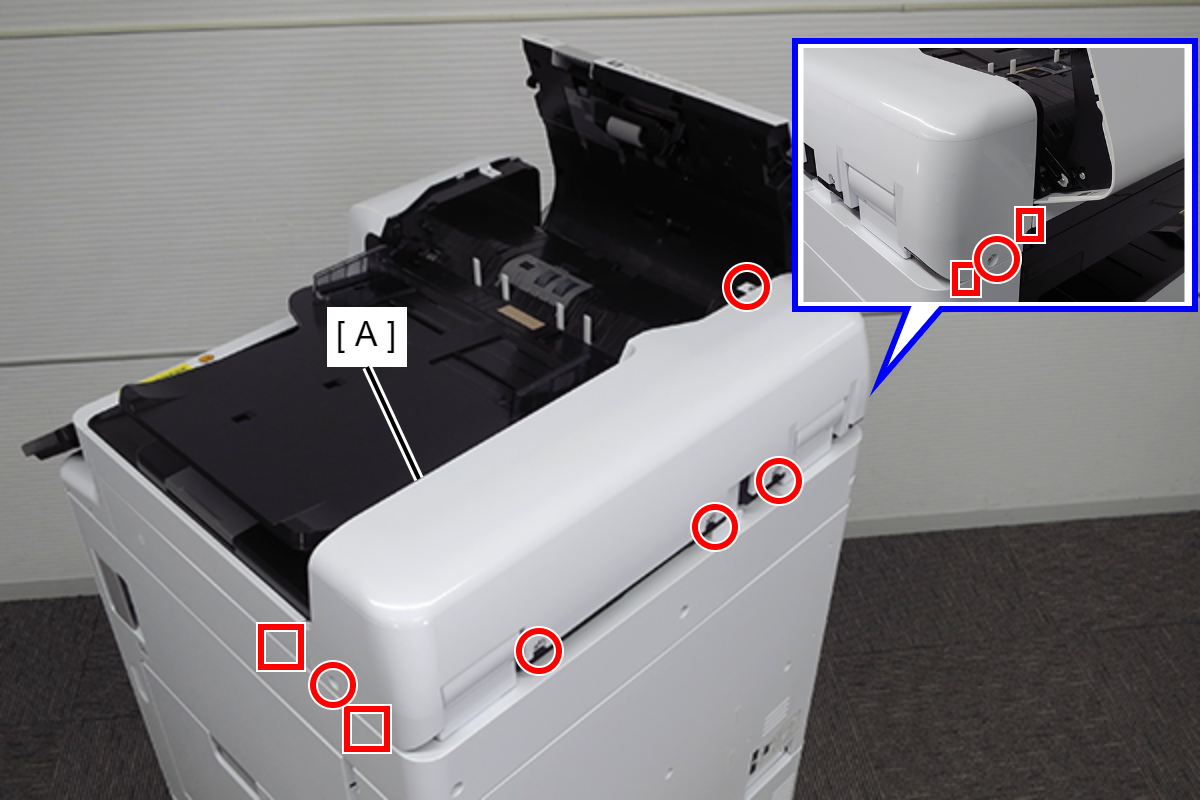

- 拆下固定ADF后盖（A）的6颗螺丝，然后释放4个卡钩。(S7:
)
- S7： C.B.STITE(P4)，螺丝，3X10，F/ZN3C
释放两个卡钩，同时沿箭头方向按图中所示的位置，拆下ADF后盖（A）。
Assembly / 組み立て安装ADF后盖（A）时，将两个卡扣插入孔中。

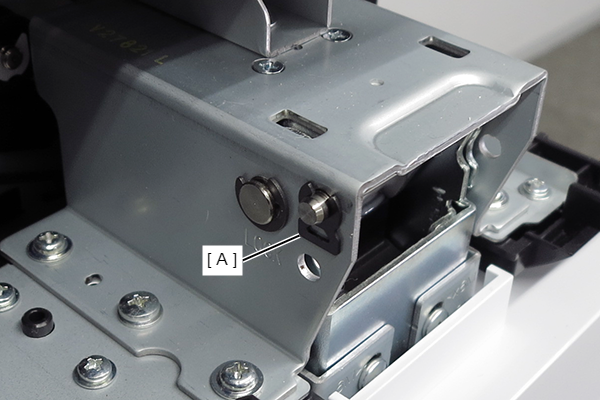

- 拆下C形环（A）。
- 沿箭头方向拉出铰链止动器（A）。
- 打开ADF（A）。
- 拆下2颗螺丝，然后拆下面板前盖（A）。(S7:)
- S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C
- 拆下8颗螺丝，然后拆下SCN上箱（A）。（S3:)
- S58: C.C.STITE, SCREW, 3X5, F/ZB3C
- 拆下2颗螺丝，然后拆下SCN板盖（A）。（S3:)
- S35：C.B.PTITE.P4.SCREW3x8F.ZN3C
- 拆下3颗螺丝，沿箭头方向拆下SCN后盖（A）。(S7:)
- S7： C.B.STITE(P4)，螺丝，3X10，F/ZN3C
Assembly / 組み立て安装SCN后盖时，注意不要卡住ADF单元的铰链盖（A）。

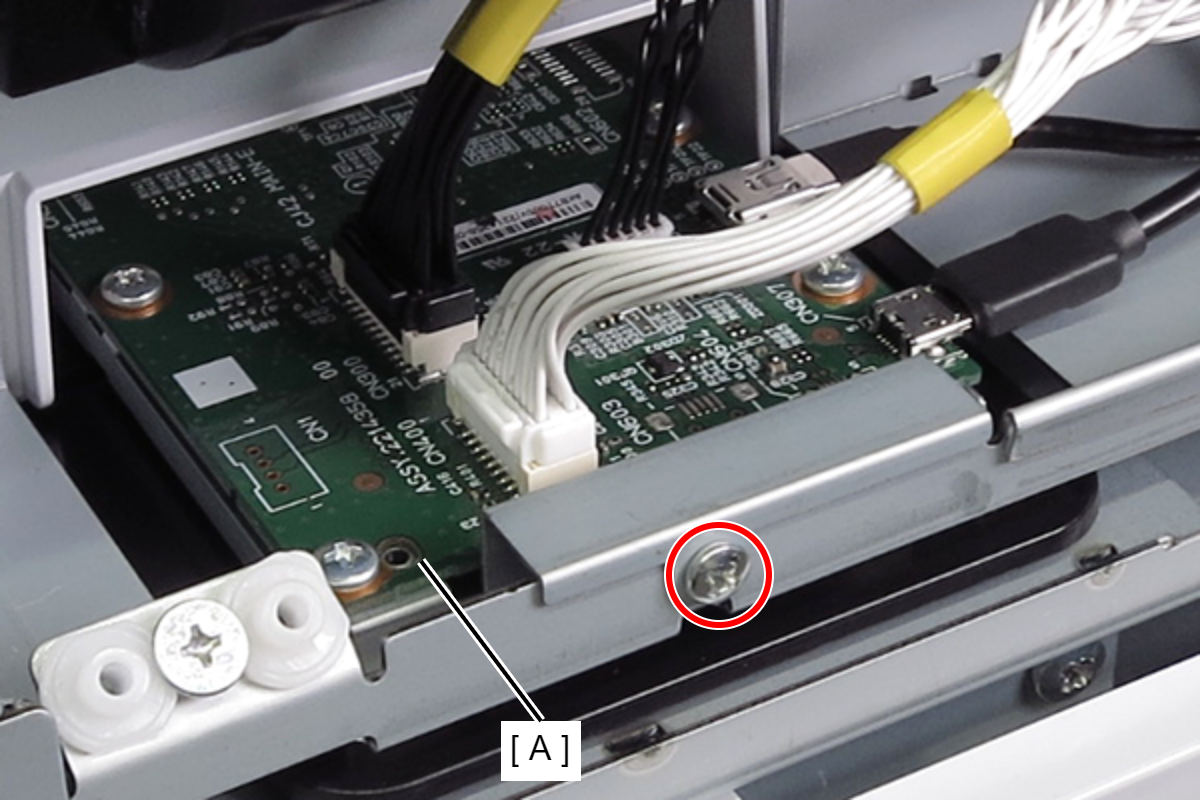

- 拆下与后侧SCN板（A）连接的所有电缆。
- 拆下1颗螺丝。（S1：)
- S1:C.B.STITE R, SCREW, 3X8, F/ZN3C

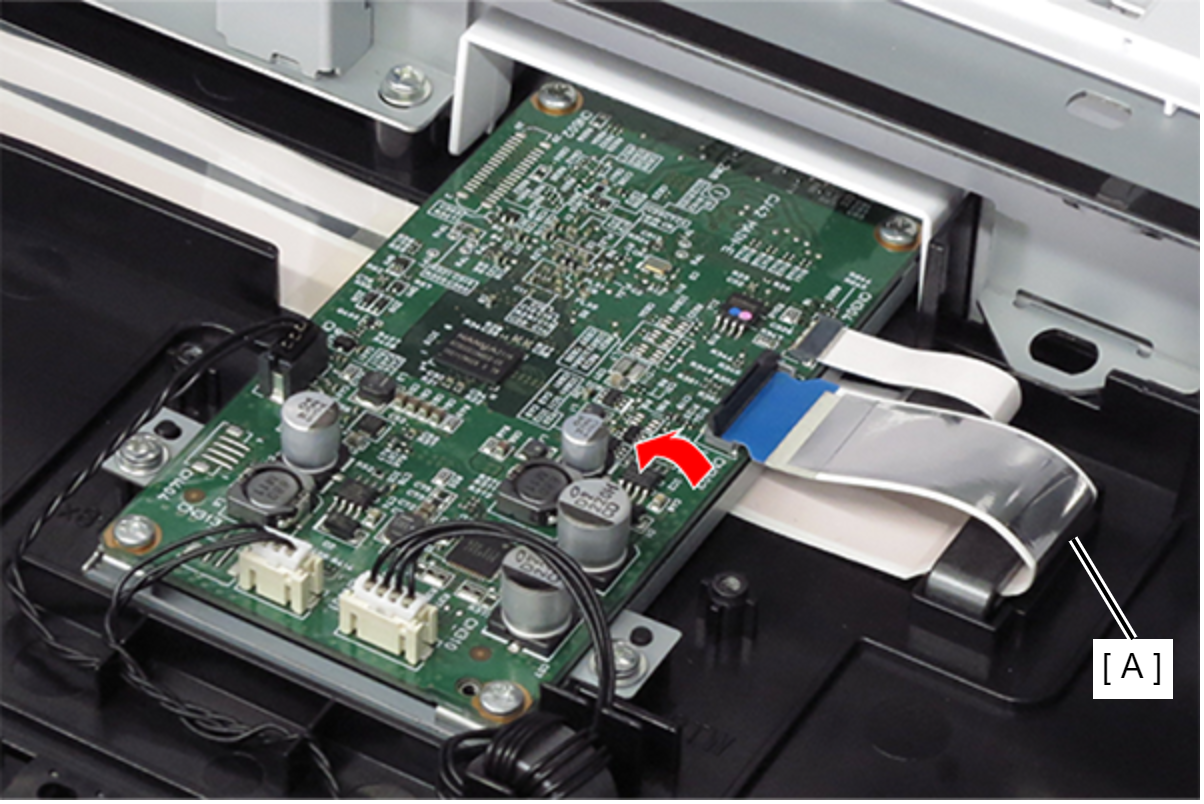

- 在前侧释放连接器锁，从连接器拆下FFC（A）。
- 拆下与SCN板（A）连接的其余FFC和电缆。

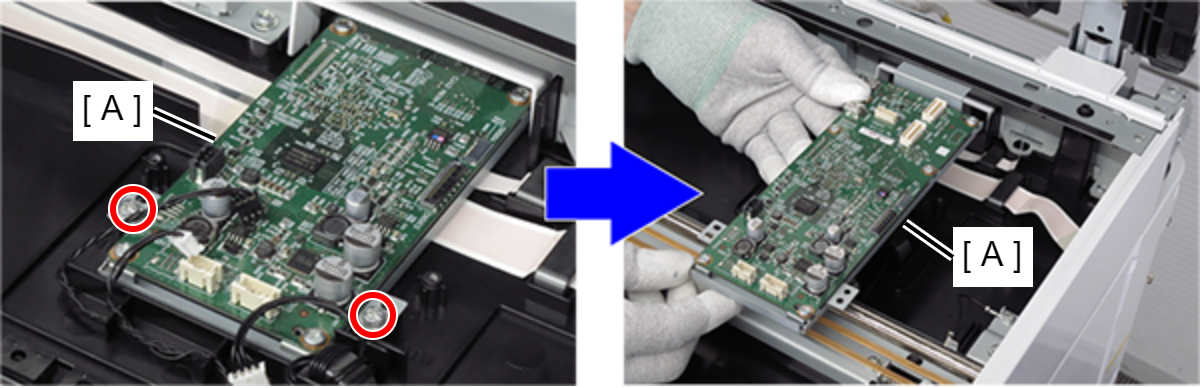

- 拆下2颗螺丝，然后从前方拆下SCN板（A）。（S25:)
- S25:C.B.STITE, SCREW, 3X6, F/ZN3C
