ADF板

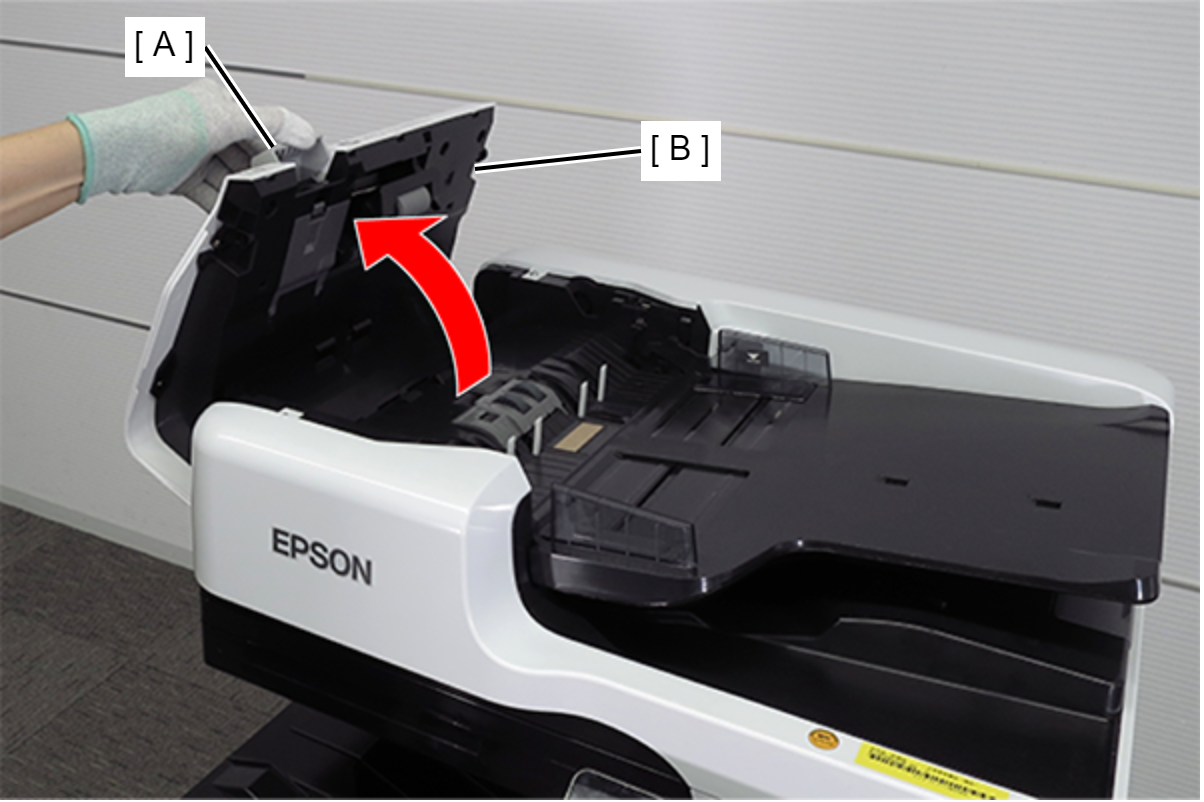

  1. 在拉控制杆（A）时打开ADF盖（B）。
  2. 拆下固定ADF后盖（A）的6颗螺丝，然后释放4个卡钩。(S7:)

    • S7： C.B.STITE(P4)，螺丝，3X10，F/ZN3C

  3. 释放两个卡钩，同时沿箭头方向按图中所示的位置，拆下ADF后盖（A）。

    Assembly / 組み立て

    安装ADF后盖（A）时，将两个卡扣插入孔中。
  4. 从2个连接器（A）断开2根电缆。
  5. 从两个连接器拆下两根电缆（A、B）。

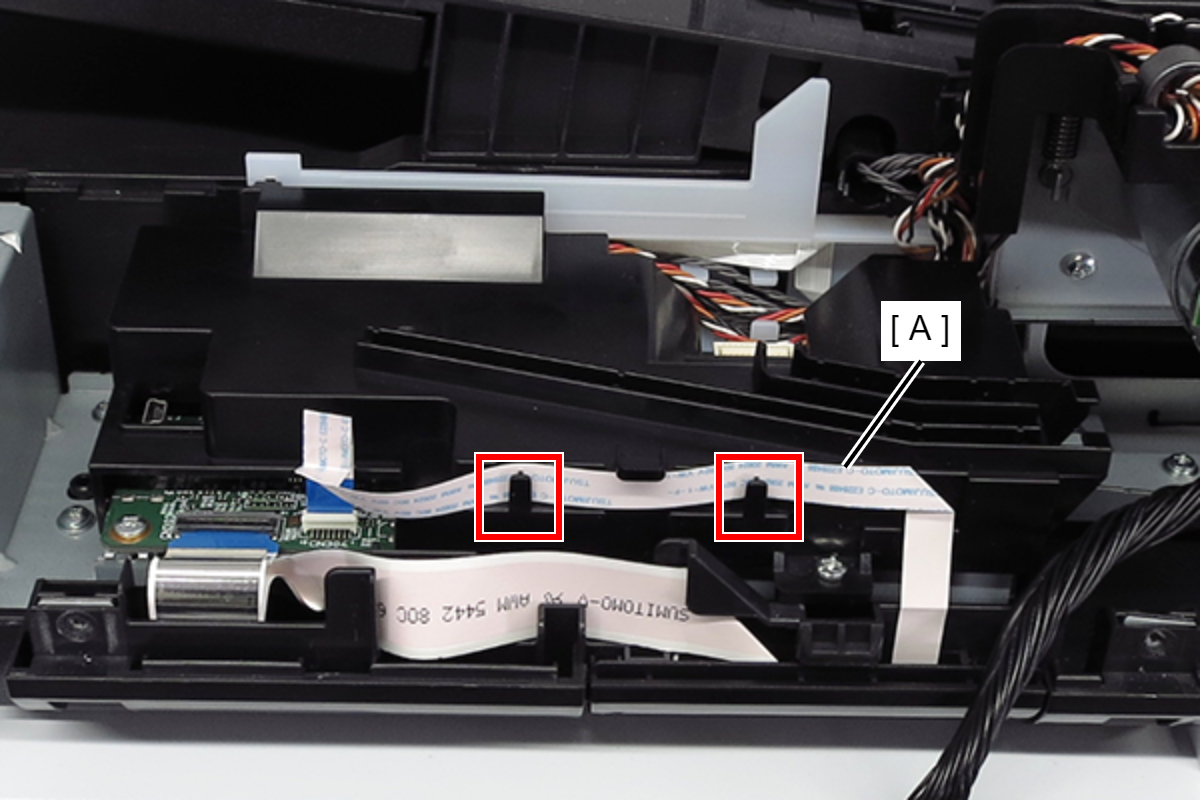

  6. 从两个卡扣释放FFC（A）。

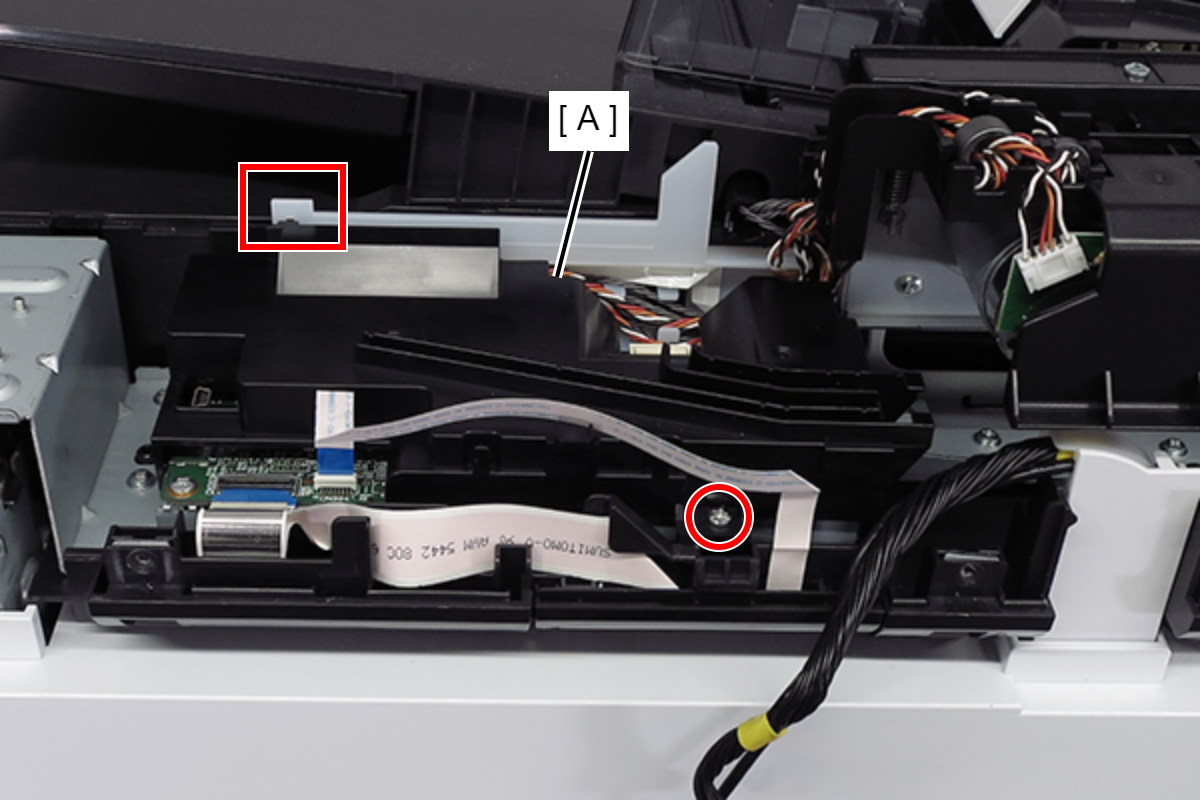

  7. 拆下螺丝。(S7:)
  8. 释放卡钩并拆下ADF板盖（A）。
    • S7： C.B.STITE(P4)，螺丝，3X10，F/ZN3C

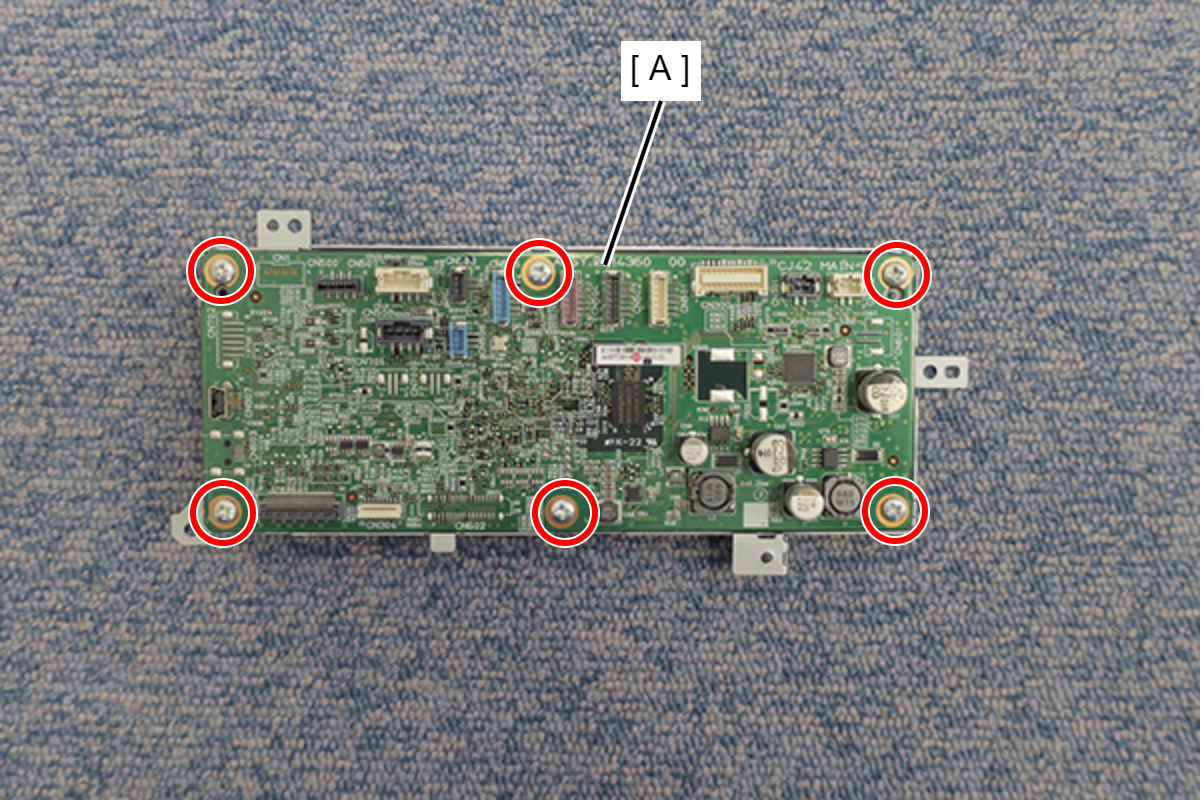

  9. 拆下6颗螺丝，然后拆下ADF板（A）。(S1:)
    • S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
