# 清洁刮片单元

1. 拆下4颗螺丝，然后拆下副右盖（A）。(S7:)

   • S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C
2. 拆下1颗螺丝，沿箭头方向滑动后盖（A）将其拆下。(S7:)


   • : 3x10DC/P

   Assembly / 組み立て

   将后盖上的5个卡钩对齐主机上的5个孔，然后安装。

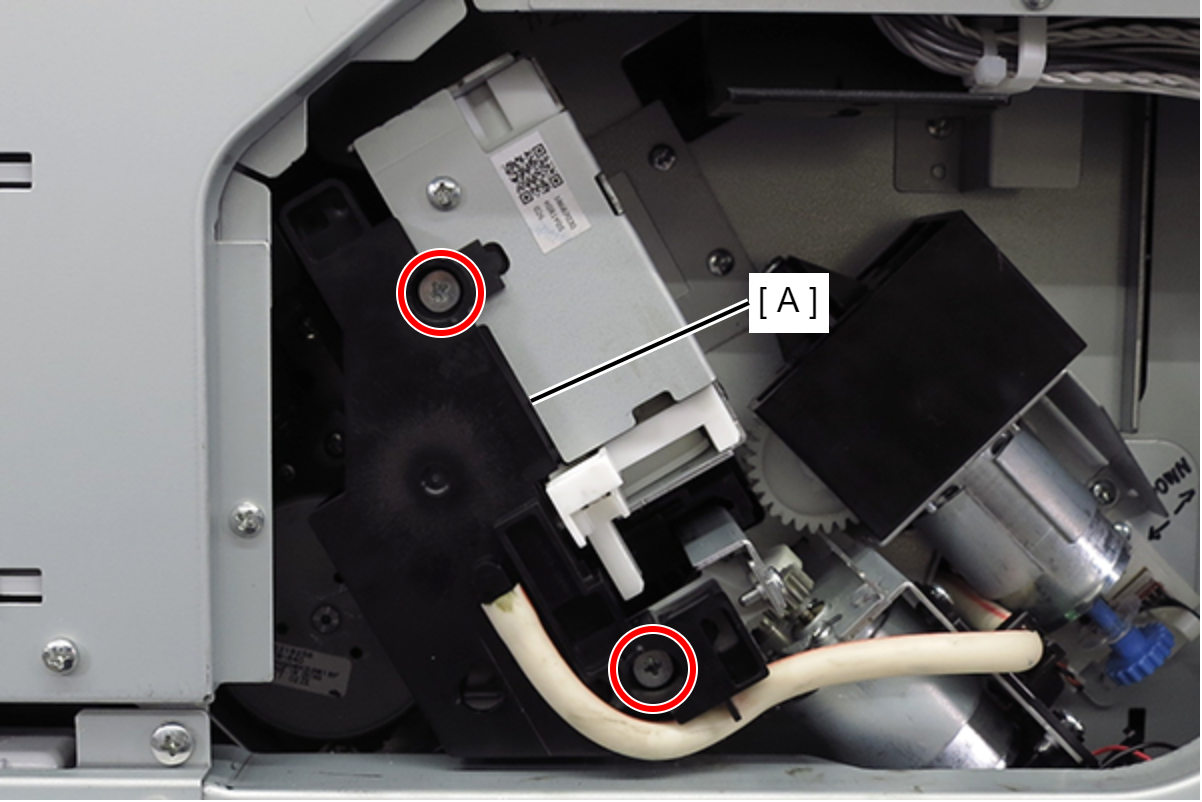

3. 拆下固定清洁刮片墨水收集器组件 （A）的2颗螺丝。（S2:

   • S2: C.SHOULDER S-TITE,3X5

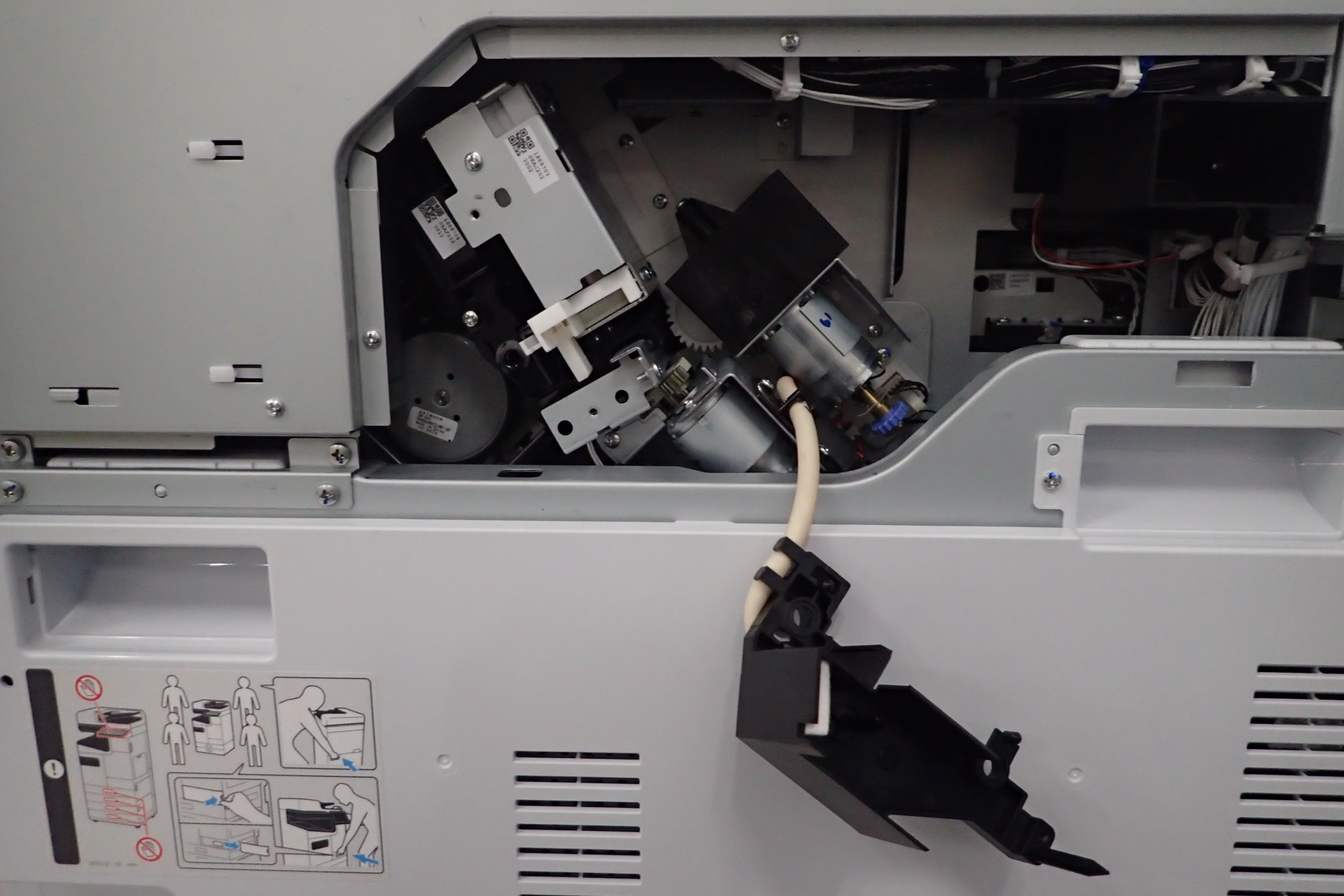

4. 向前移动清洁刮片墨水收集器组件 （A）。

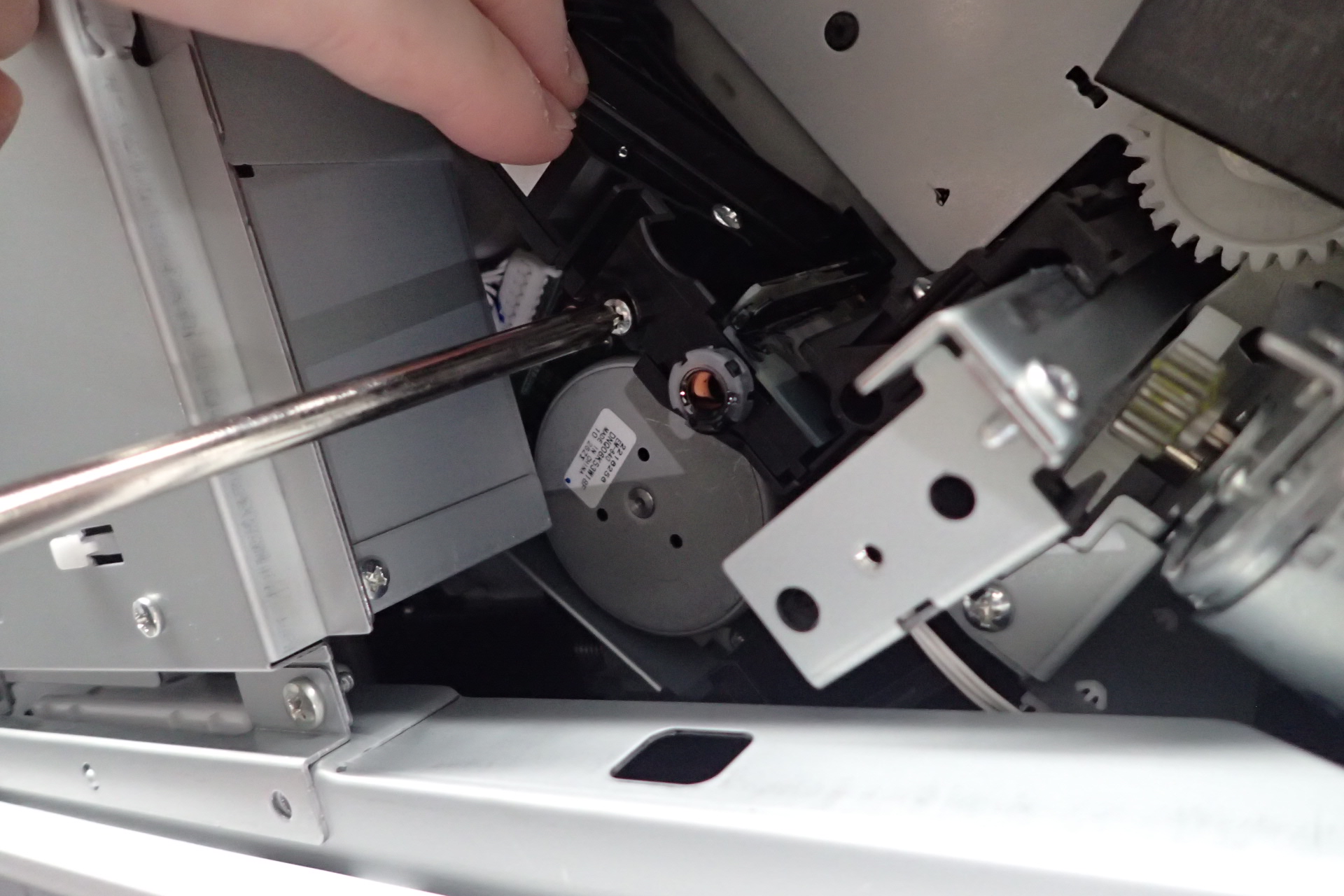

5. 拆下3颗螺丝。（S1:

   • S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
6. 沿箭头方向滑动清洁刮片清洁器（A），释放卡钩并将其拆下。

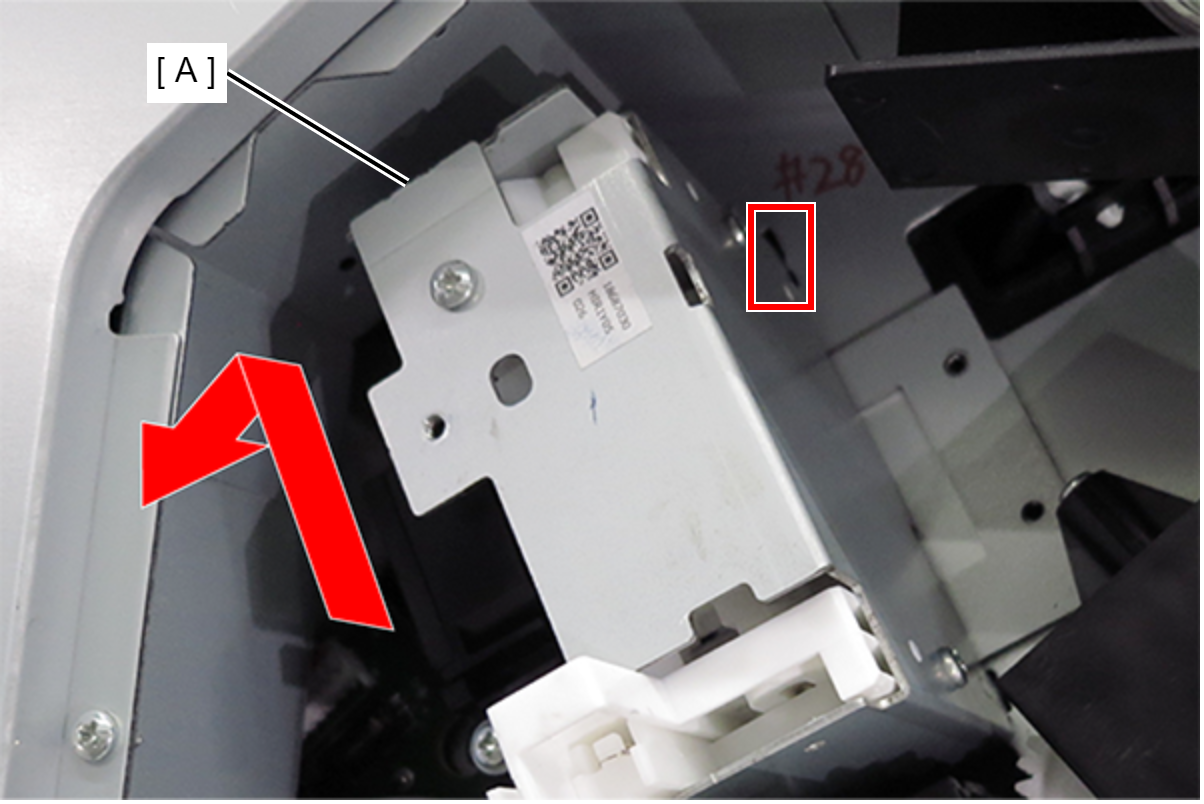

7. 拆下1颗螺丝并拆下清洁刮片单元（A）。(S11:)

   • S11：C.B.SCREW, 3X8, F/ZN3C

   Check Point / チェックポイント

   拆下螺丝时，如果用力，清洁刮片单元会移向后方。拆下螺丝时请用手握住清洁刮片单元。
