# 泵附件单元

1. 拆下2颗螺丝，然后拆下左前盖（A）。(S7:)

   • S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
2. 沿箭头方向滑动前上装饰盖（A）将其拆下。

3. 拆下1颗螺丝，在按卡钩的同时沿箭头方向拆下前上盖（A）。(S7:)


   • S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C

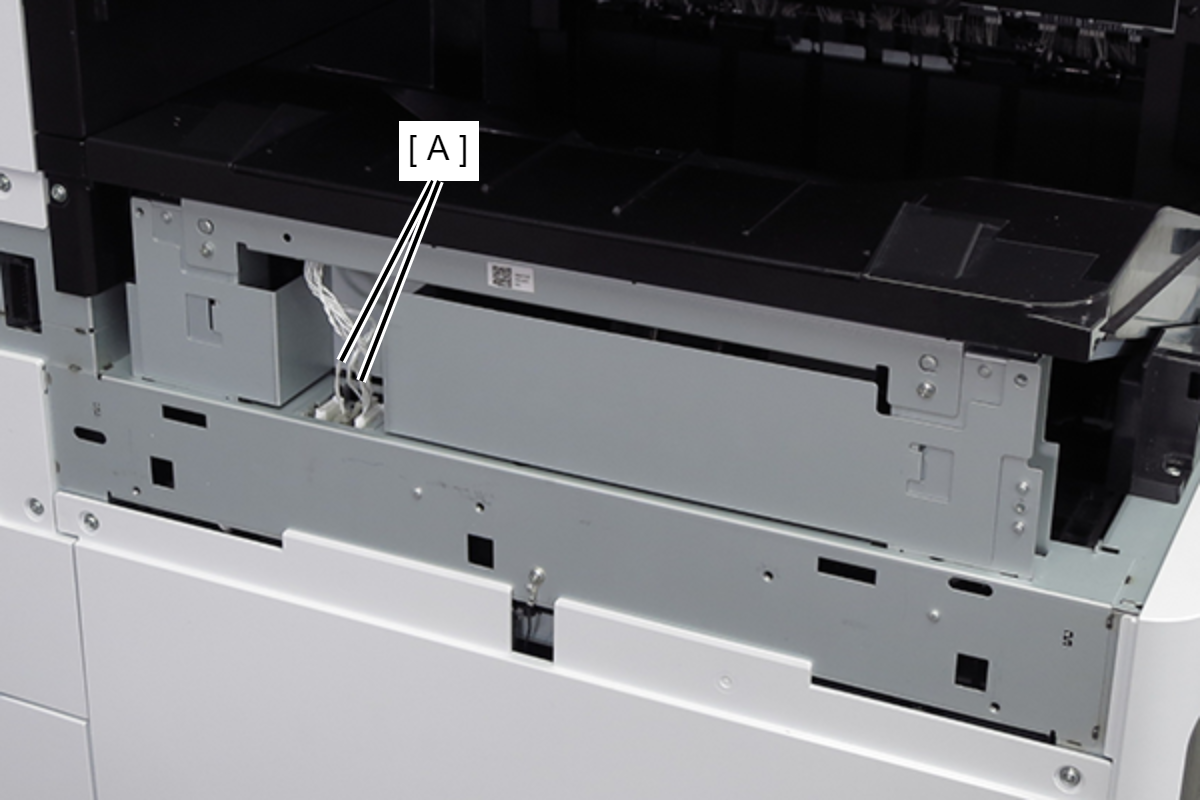

4. 从连接器拆下两根电缆（A）。

5. 提起FD框架（A），释放两个卡钩，将其从产品左侧拆下。

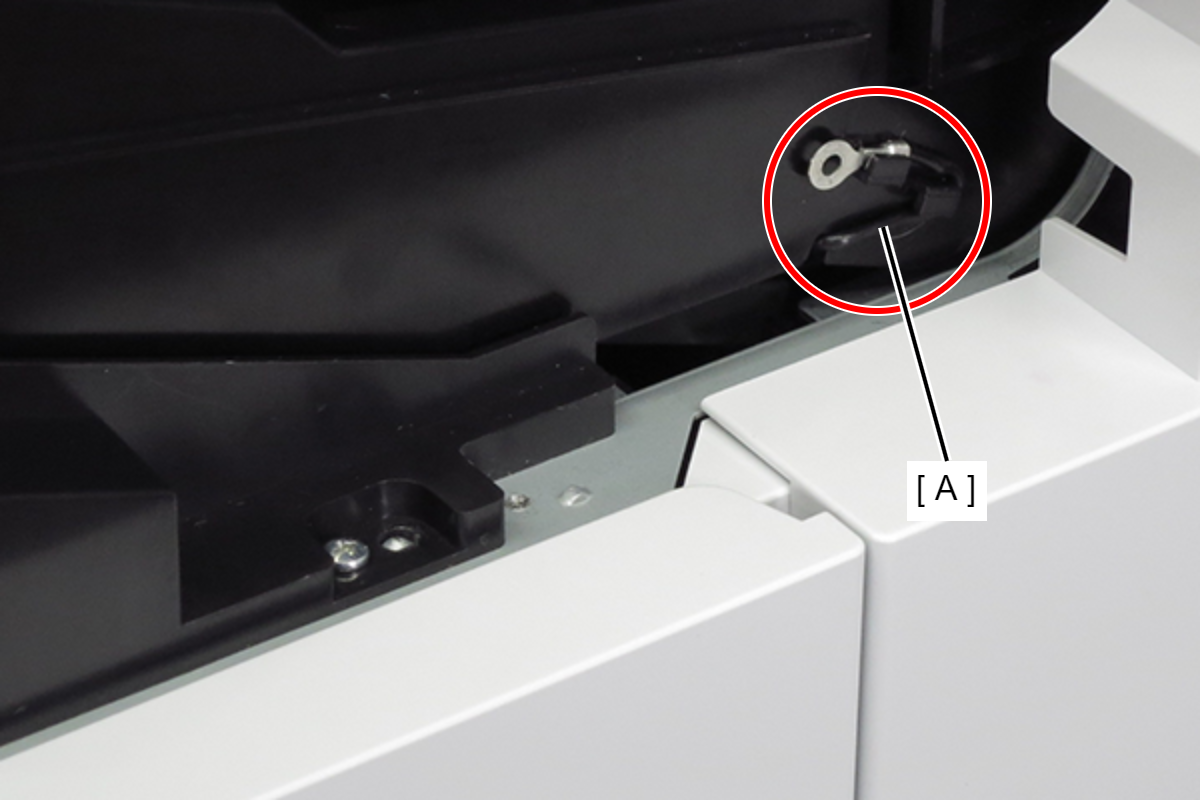

6. 拆下固定地线（A）的螺丝。（S1:

   • S1: C.B.STITE R, SCREW, 3X8, F/ZN3C

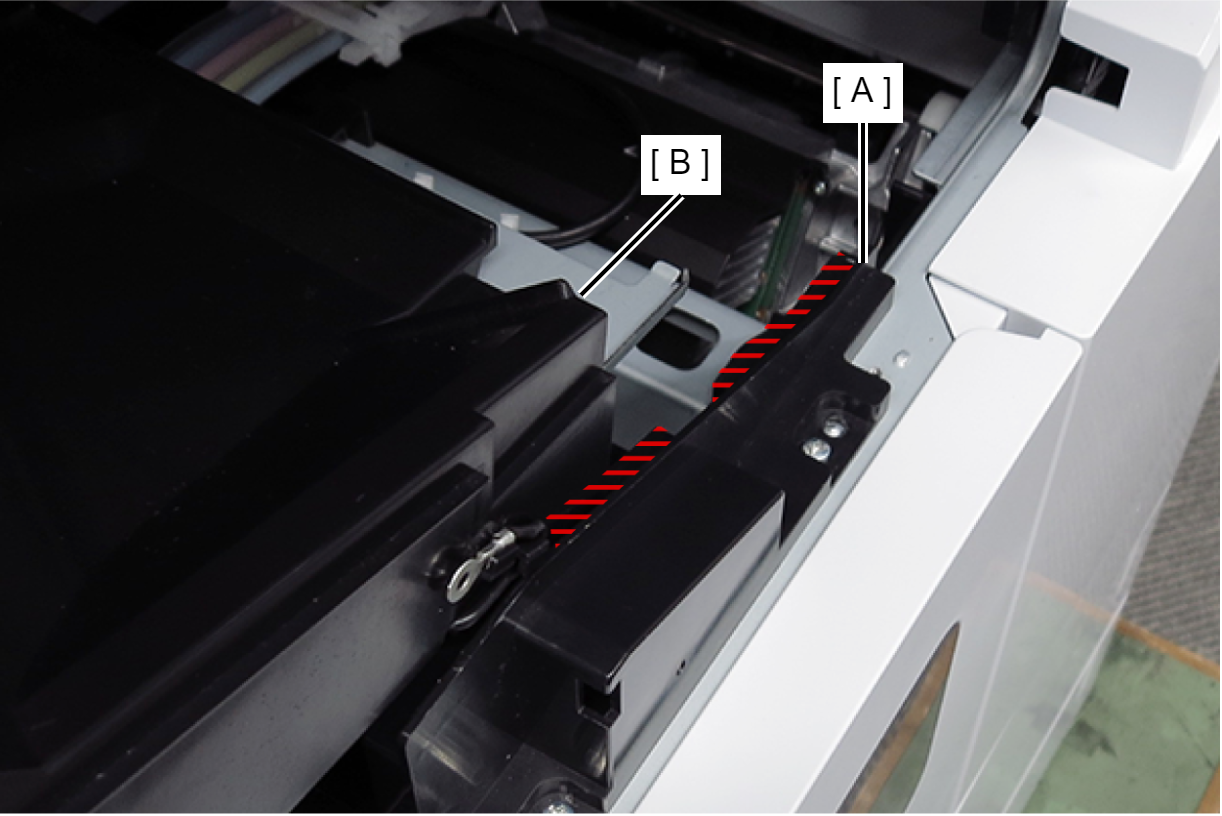

7. 将地线（A）围绕导轨排布。

8. 拆下固定FD收纸器组件（A）的4颗螺丝。（S1:



   • S1: C.B.STITE R, SCREW, 3X8, F/ZN3C

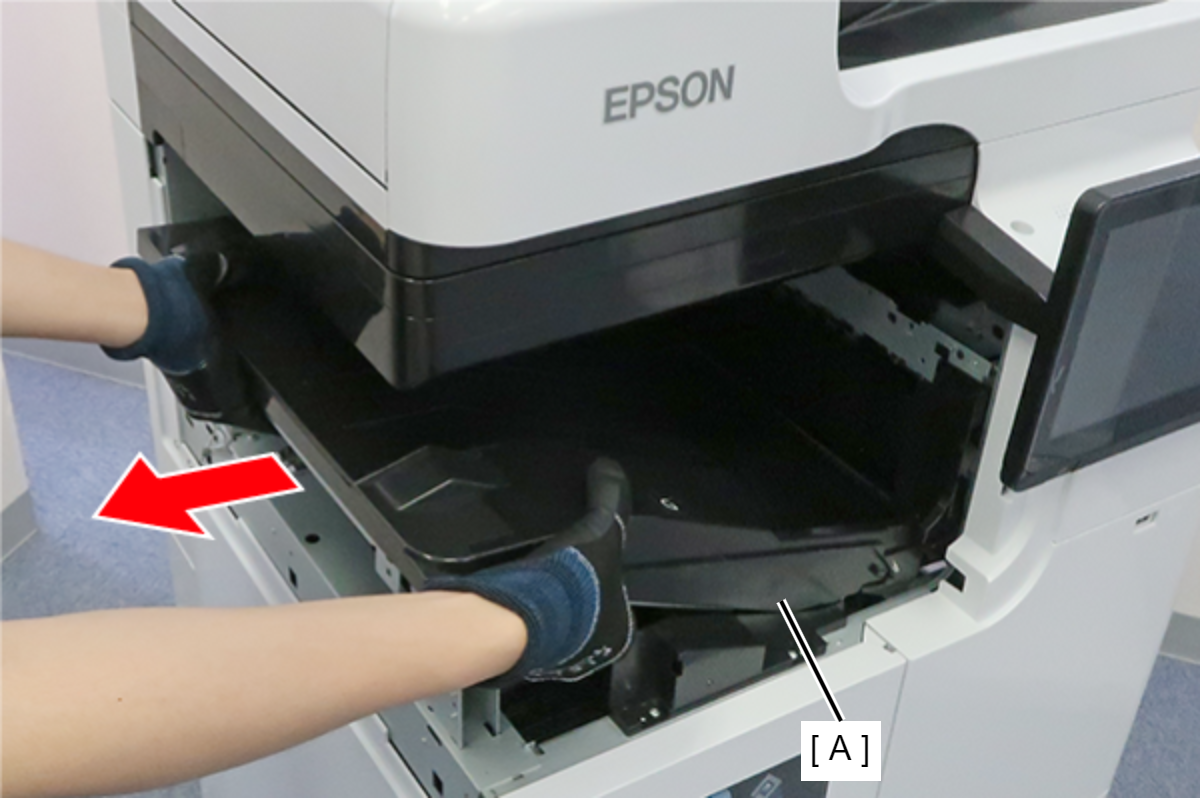

9. 握住图中所示位置，拆下FD收纸器组件（A）。


   Assembly / 組み立て

   沿FD收纸器导轨（A）的轨道安装FD收纸器组件（B）。

10. 拆下1颗螺丝，沿箭头方向滑动FD内下盖（A），释放两个卡钩，然后将其拆下。(S6:)


    • S6: C.B.STITE(P4), SCREW, 3X8, F/ZN3C

    Assembly / 組み立て

    将2个卡钩对齐主体框架上的2个孔，然后安装FD内下盖（A）。

11. 拆下1颗螺丝并拆下透明膜（A）。


    Check Point / チェックポイント

    螺丝固定在透明膜上，无法完全拆下。

12. 将透明膜（A）收起到如图所示位置。

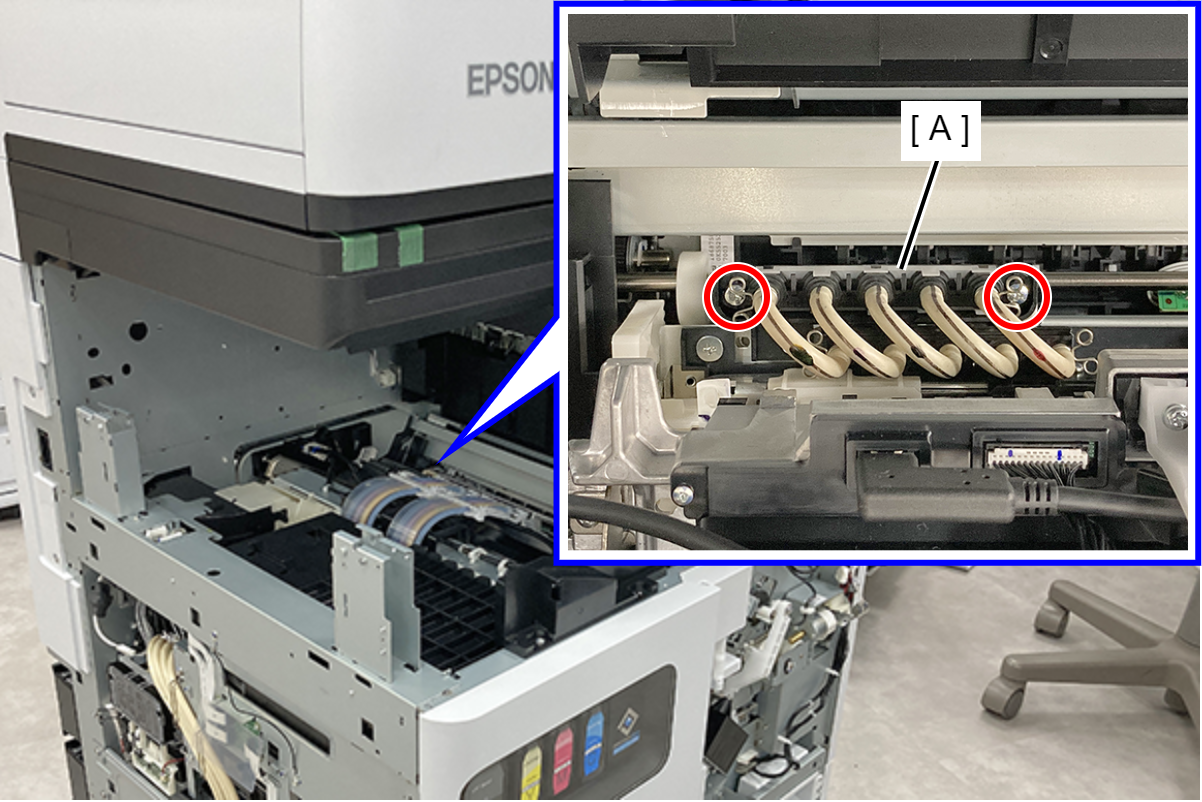

13. 拆下固定接头（A）的2颗螺丝。


    Check Point / チェックポイント

    螺丝固定在接头上，无法完全拆下。

14. 握住废液管夹（A），沿箭头方向拆下接头（B）。


    Check Point / チェックポイント

    拆下接头后，安装新的泵附件单元所包含的泵附件单元（A）。

15. 握住下图所示位置，向上提起泵附件单元（A）。


16. 使泵附件单元（A）的泵附件表面（B）朝上，将其拆下，注意不要倾斜。


    Caution / 注意

    不要让泵附件单元（A）的泵附件表面（B）朝下或倾斜泵附件单元，否则墨水可能滴出。

    Assembly / 組み立て

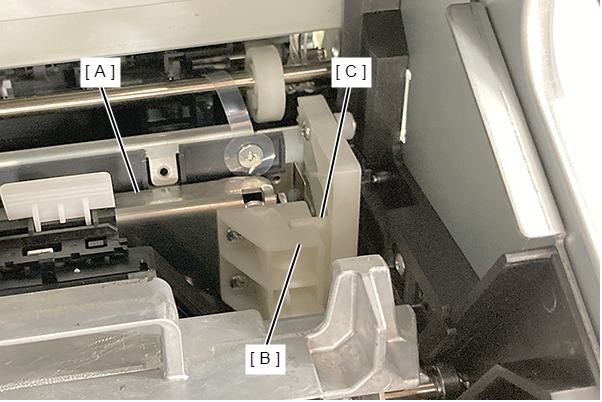

    将凹处（B）对齐支撑块（C），安装泵附件单元（A）。
