维护单元

  1. 拉出C1纸盒（A）。（大约10 cm）
  2. 拉出C2纸盒（A）。（大约10 cm）
  3. 拆下2颗螺丝，然后拆下左前盖（A）。(S7:)
    • S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
  4. 拆下2颗螺丝，沿箭头方向拆下左下盖（A）。(S7:)

    • S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
  5. 拆下1颗螺丝，沿箭头方向拆下副左下盖（A）。(S7:)

    • S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C

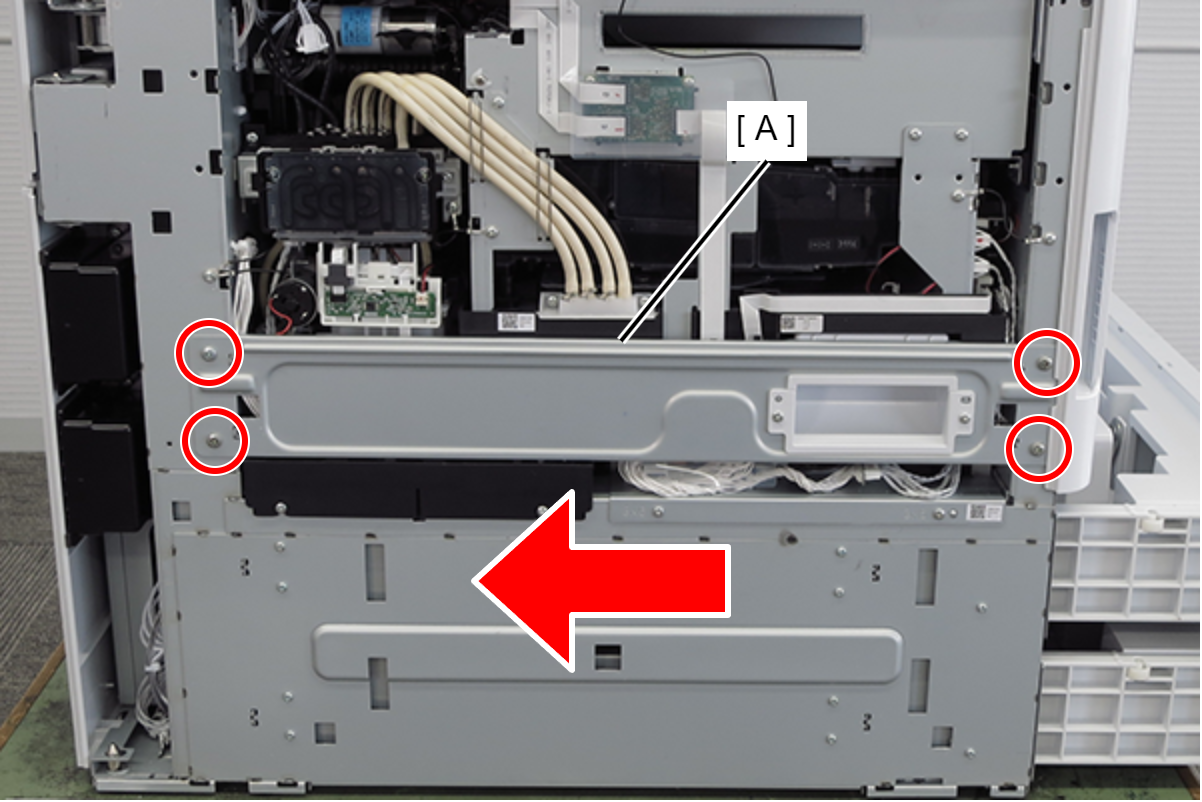

  6. 拆下4颗螺丝，沿箭头方向拆下手柄框架组件（A）。(S20:)
    • S20: C.B.STITE R, SCREW, 4X8, F/ZN3C
  7. 松开2颗螺丝。

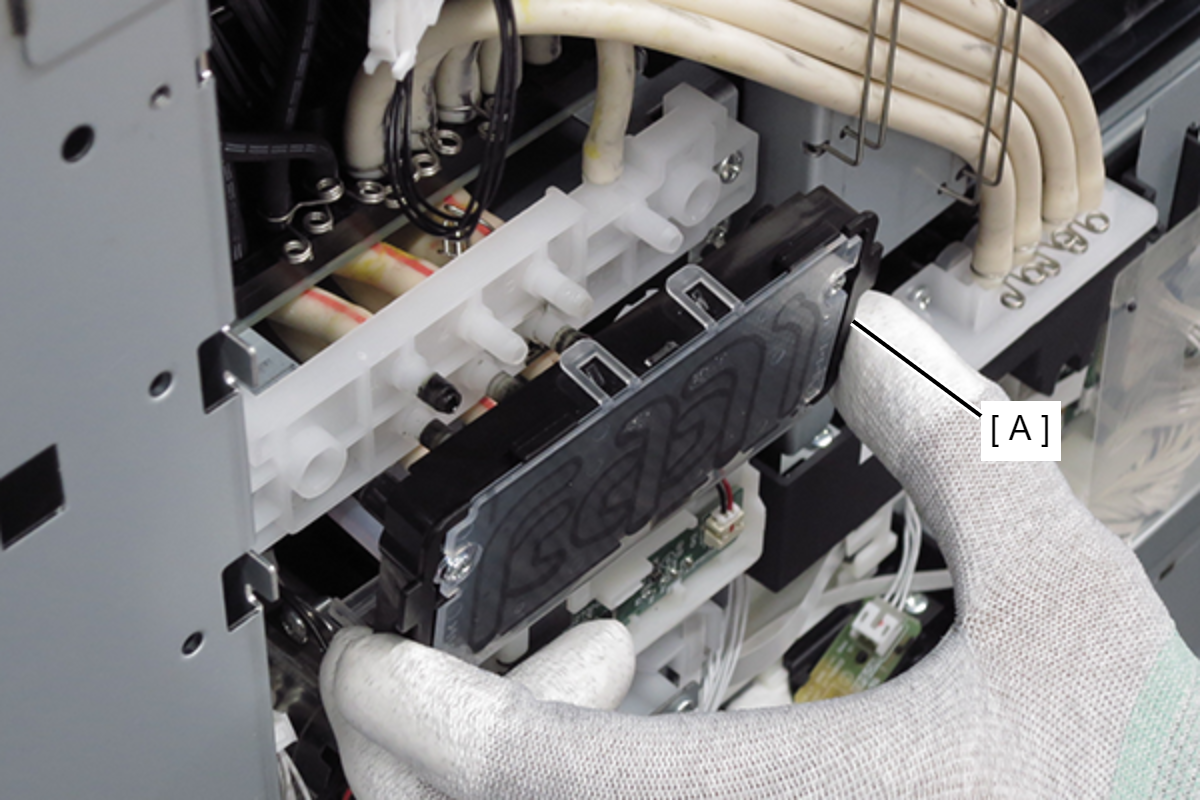

  8. 拆下维护单元接头（A）。

    Assembly / 組み立て

    如果组装过程中产品上有墨水，请用布等物品擦去。
  9. 从两个继电器连接器拆下两根电缆（A），将其从两个卡箍释放。
  10. 从连接器拆下两个FFC（A）。

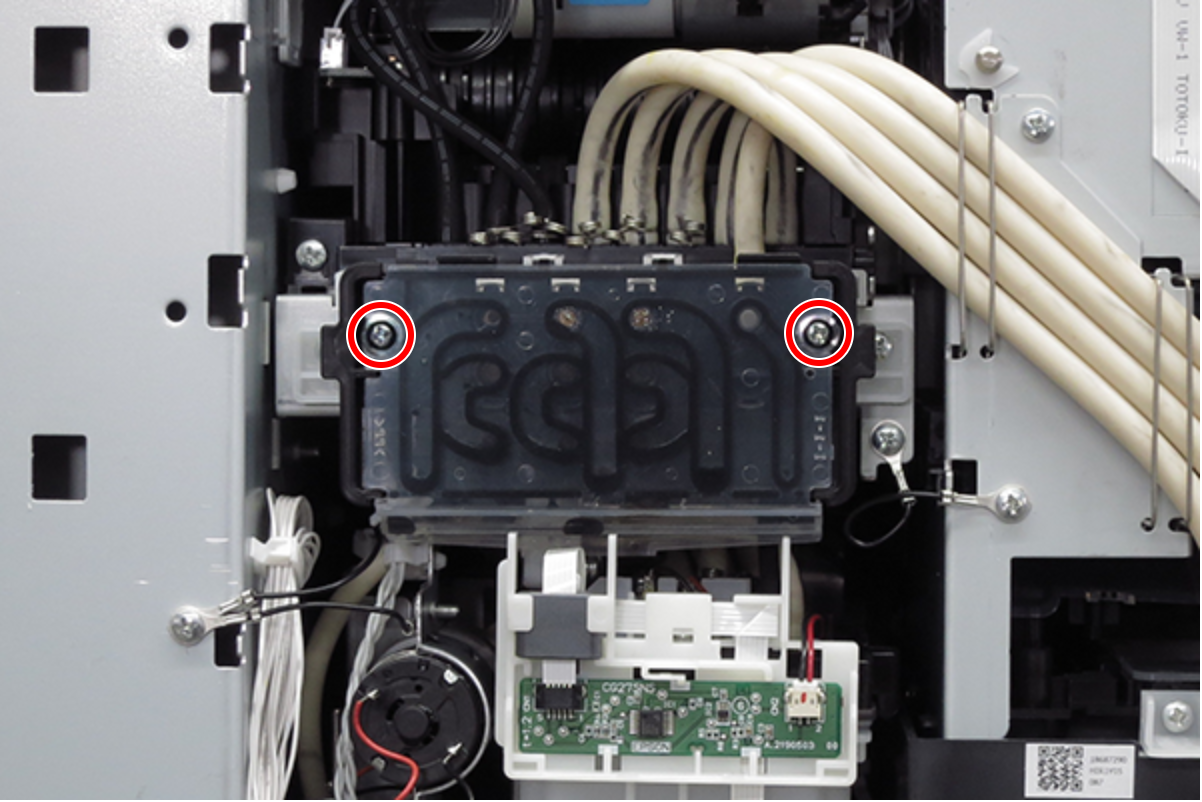

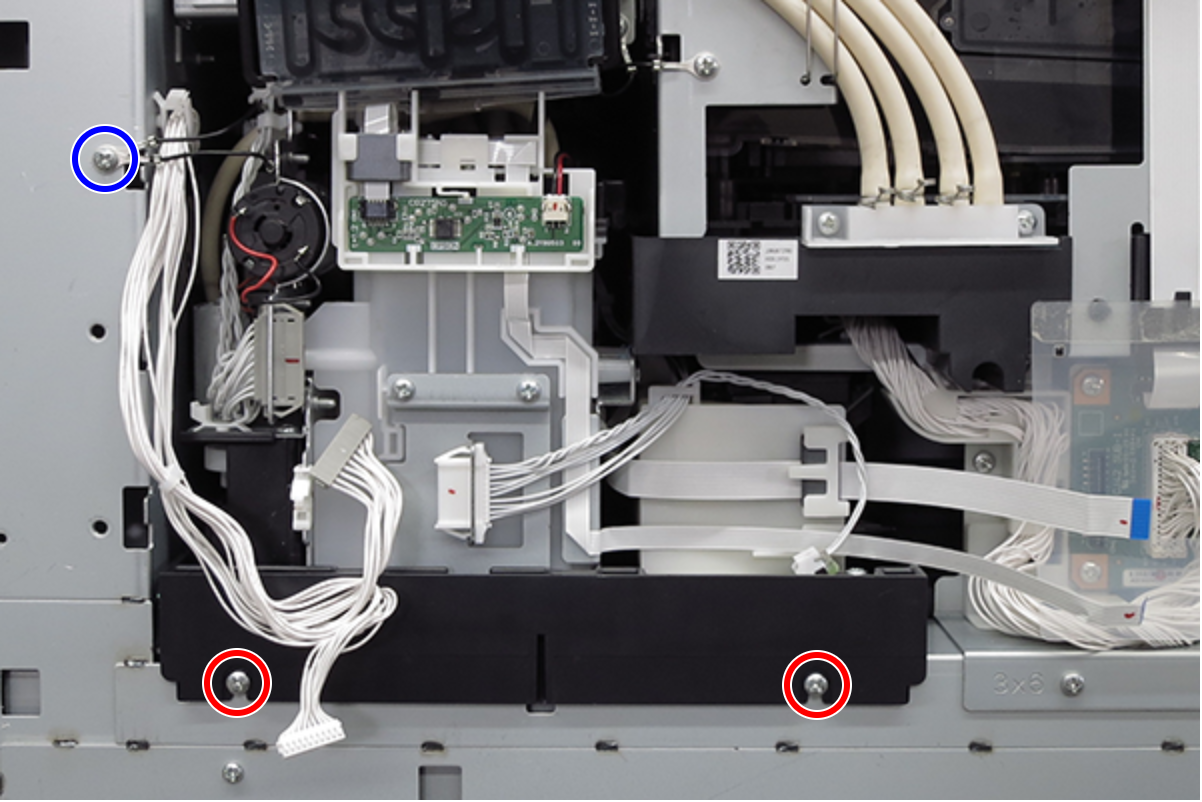

  11. 拆下3颗螺丝。（S1：) (S1)
    • S1:C.B.STITE R, SCREW, 3X8, F/ZN3C
    • S1:C.B.STITE R, SCREW, 3X8, F/ZN3C
    Assembly / 組み立て

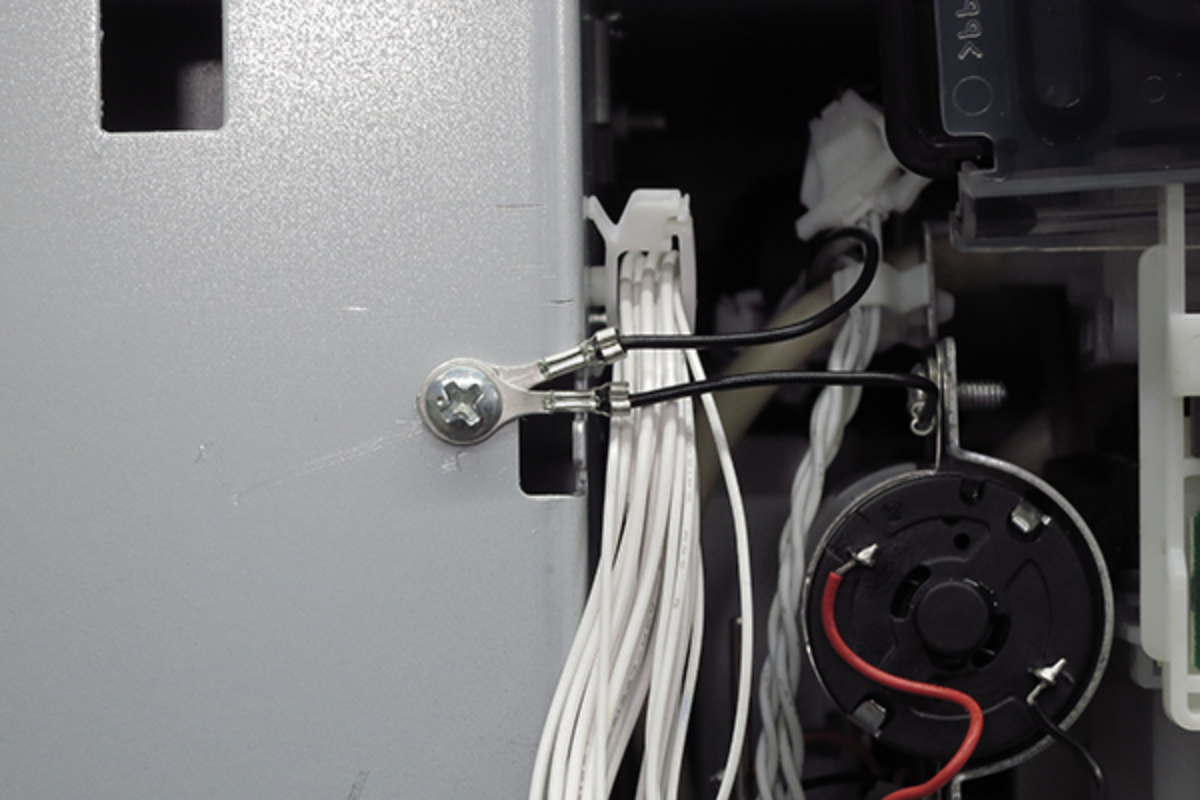

    将蓝圈内的螺丝与两根地线一起拧紧。

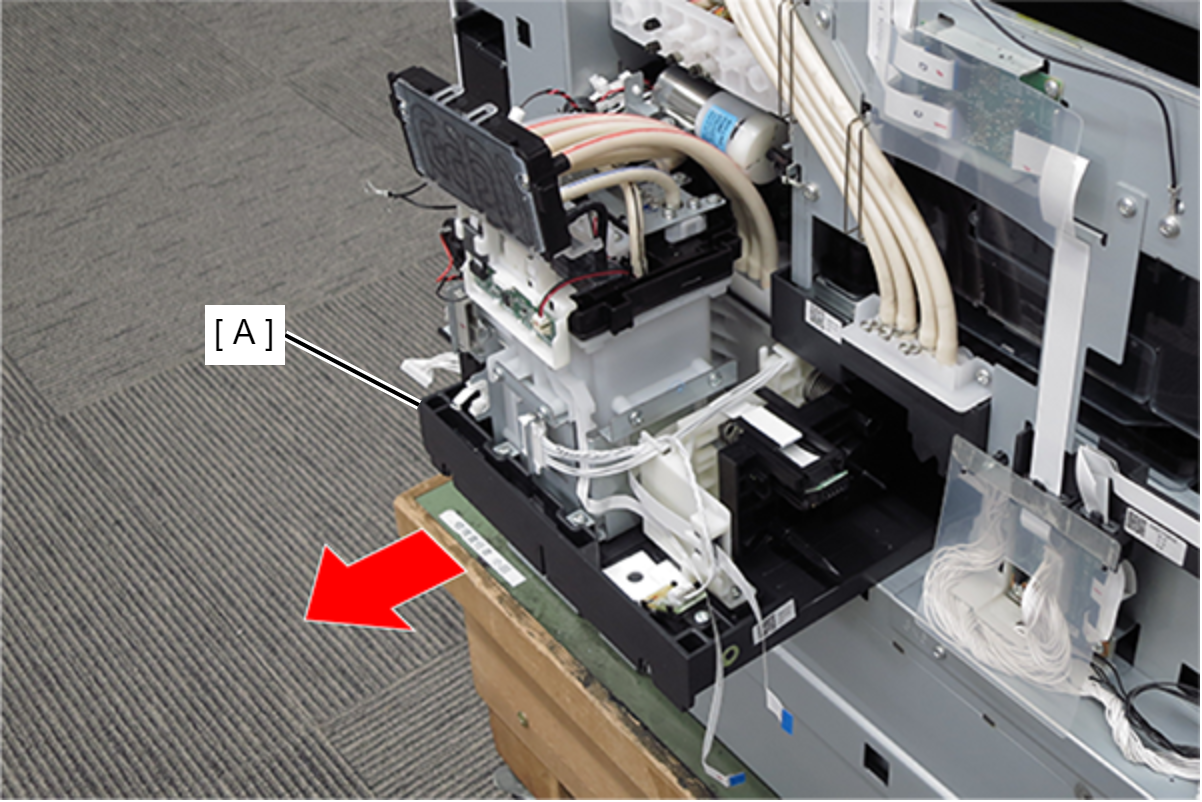

  12. 朝自己的方向拉出维护单元（A），将其拆下。

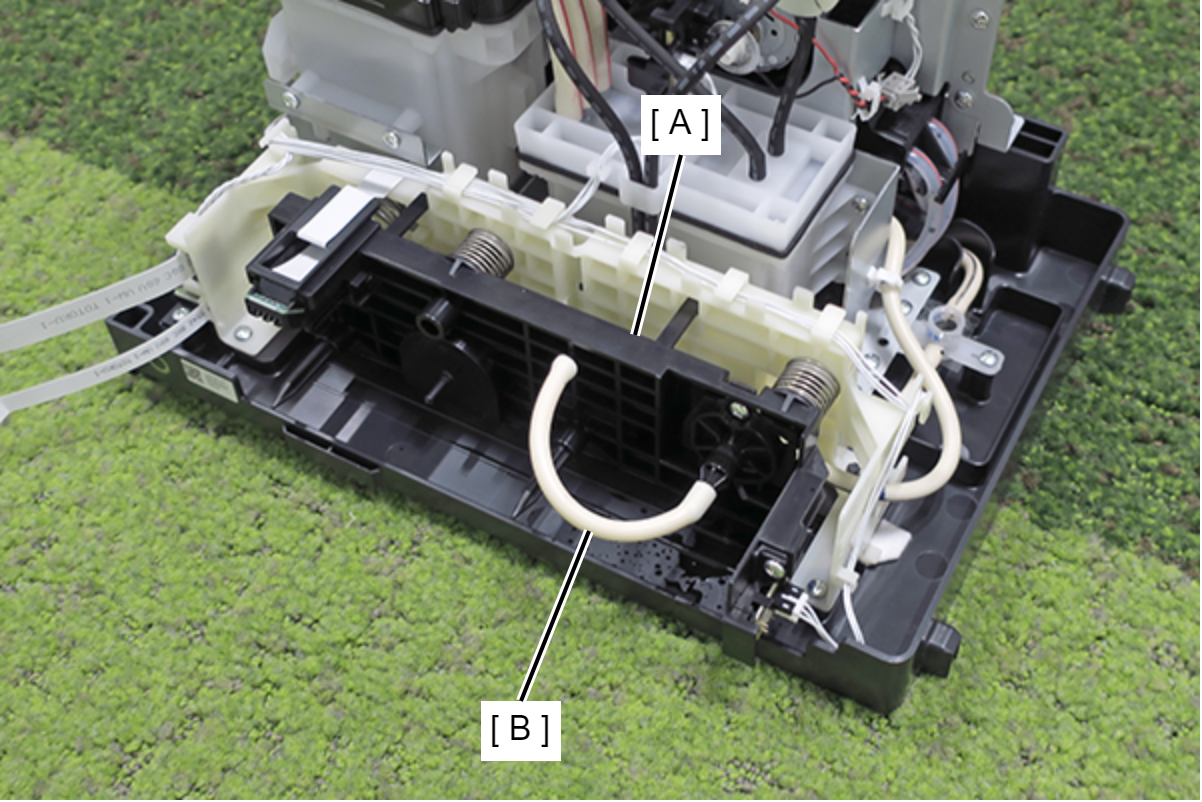

  13. 将泵附件（B）安装到拆下的维护单元的维护接头（A），以防清洁液泄漏。
  14. 将墨管（B）安装到拆下的维护单元的维护箱接头（A），以防废液泄漏。
