吸墨垫（C）

  1. 从主机拆下要更换的墨盒。

    Caution / 注意

    小心不要摇晃或掉落拆下的墨盒，否则墨水可能从供墨口滴出。

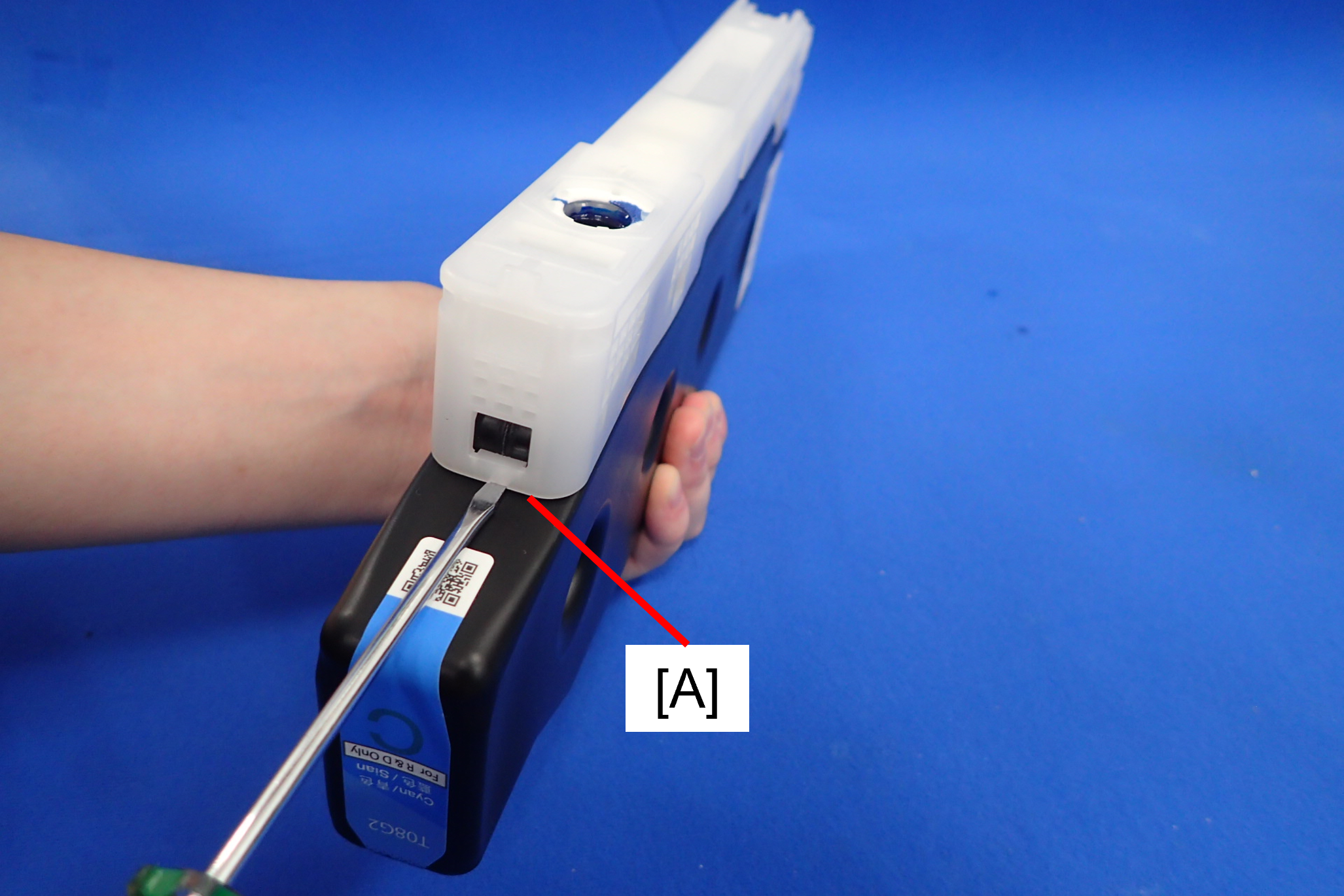

  2. 使用平头螺丝刀释放墨盒供墨侧的卡钩（A）。

  3. 使用平头螺丝刀释放剩余墨盒上的5个适配器卡钩（A），然后拆下适配器（B）。




    Check Point / チェックポイント
    • 适配器卡钩部分周围的区域变成白色，但并不影响功能。
    • 对于适配器卡钩，首先释放步骤2中所示的卡钩。如果首先释放其他卡钩，则有可能变形。
    Assembly / 組み立て
    • 为防止墨盒贴片与墨水颜色不匹配，务必用原来的墨盒更换拆下的适配器。
    • 将适配器安装到墨盒时，确保6个卡钩均啮合。

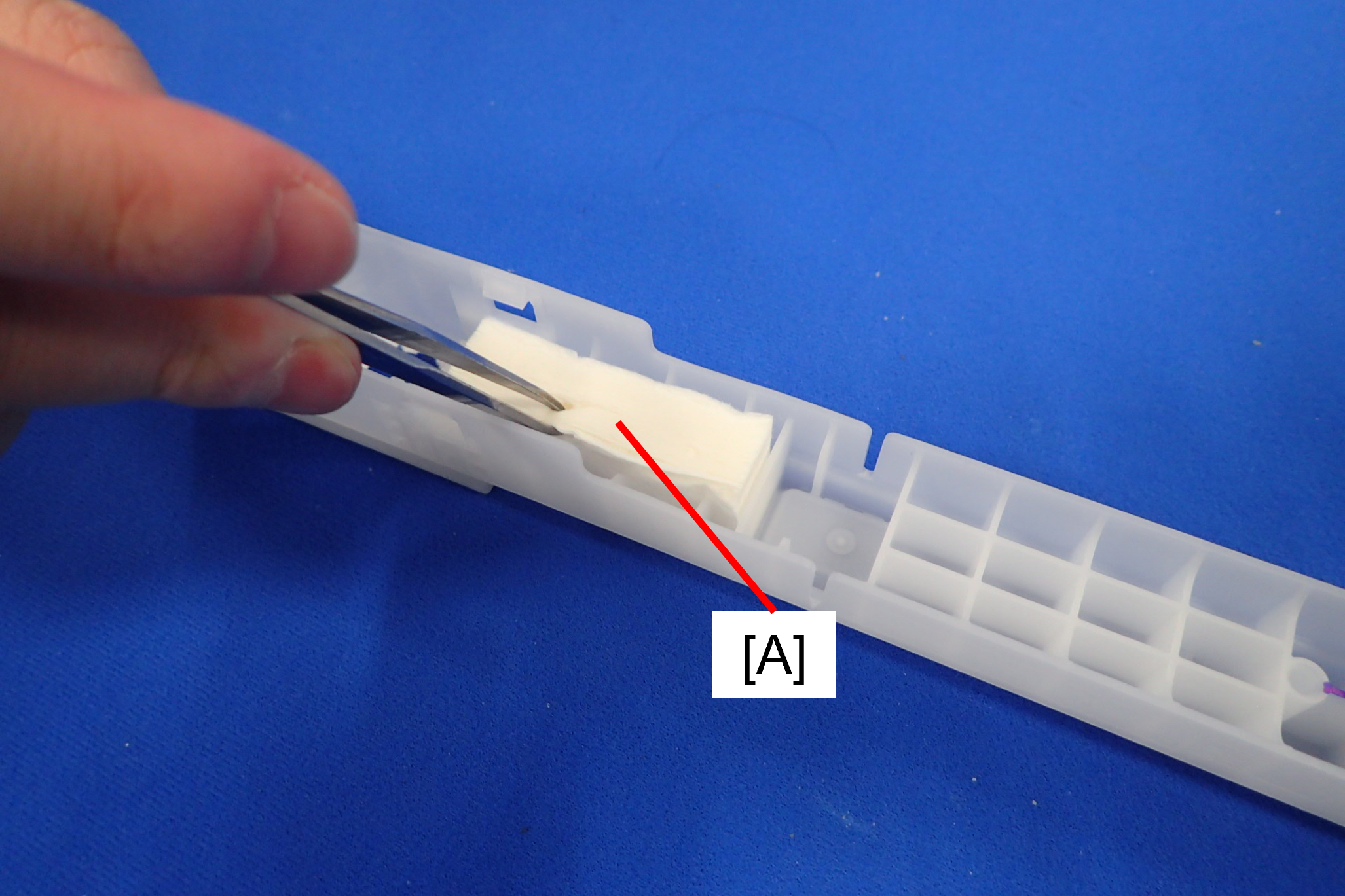

  4. 用钳子取出放在适配器内的吸墨垫1（A）。

    Caution / 注意

    处理吸墨垫时请小心，因为上面粘附了墨水。

    建议将取出的吸墨垫放在有拉链的袋子中，然后放在ASP单独包装盒中。

  5. 用钳子取出吸墨垫2（A）。


    Assembly / 組み立て

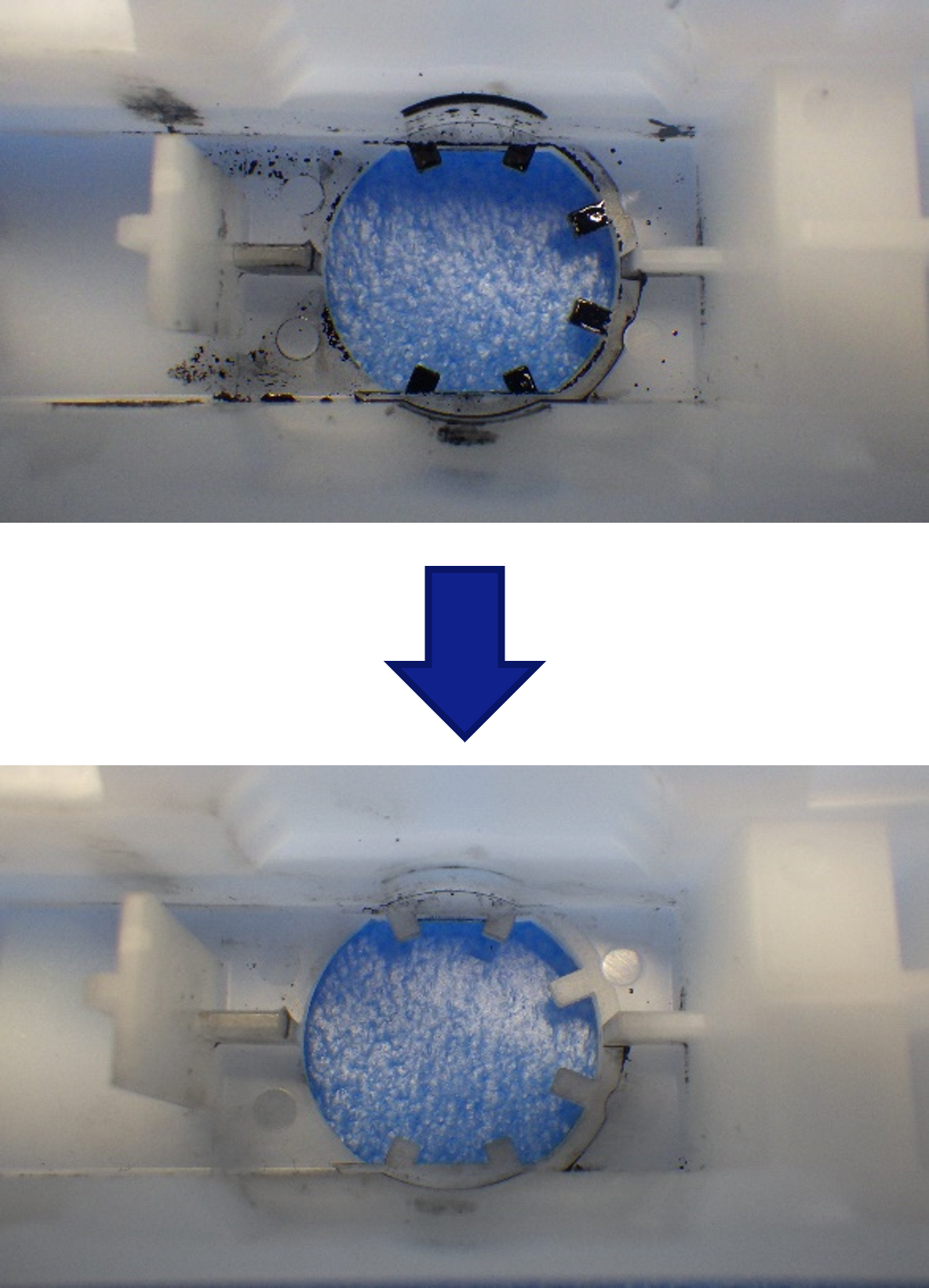

    • 如果适配器内部被墨水污染，将其擦去。

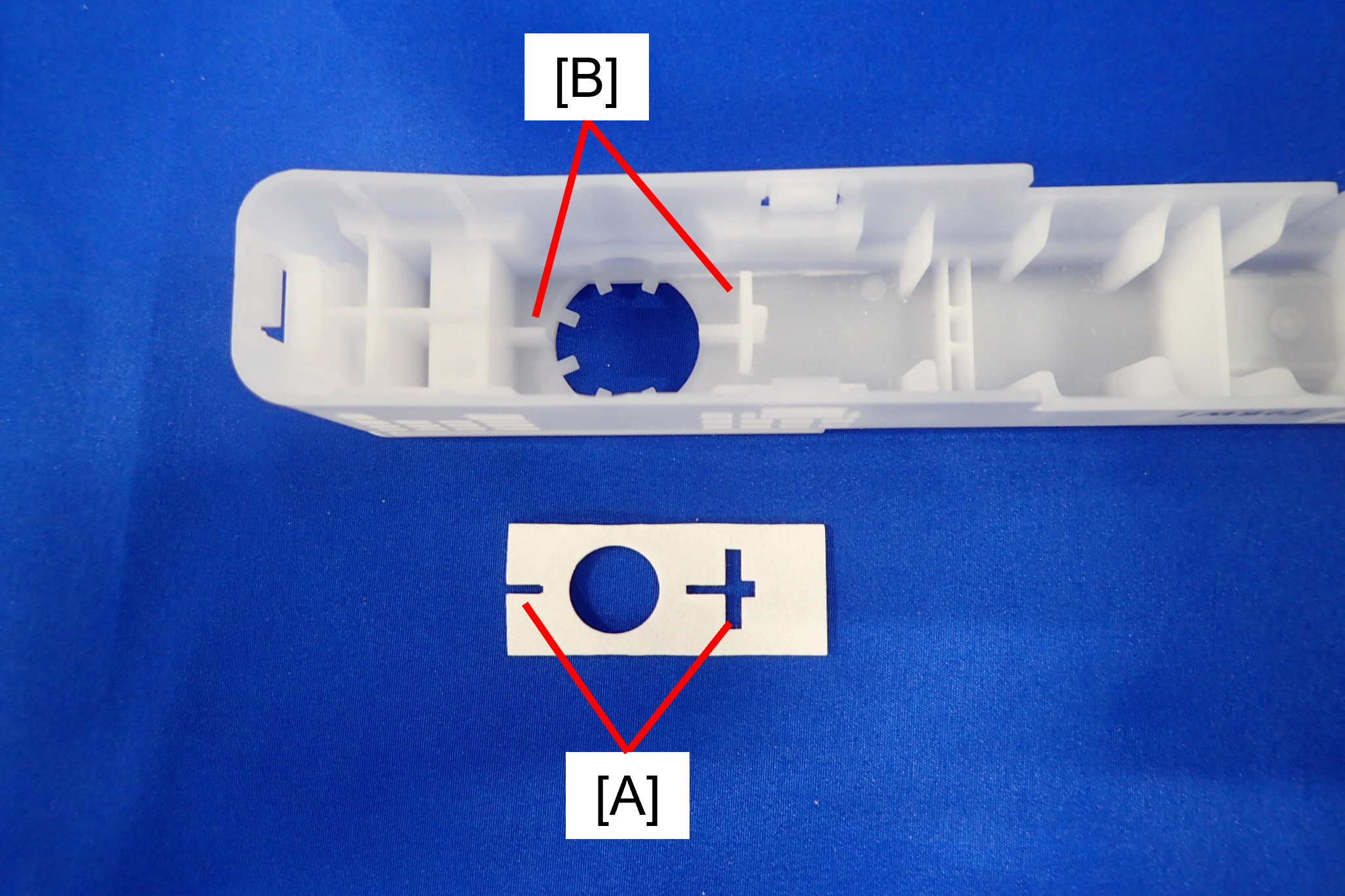

    • 安装吸墨材料2时，将吸墨材料1的缺口（A）对齐适配器的凸起部分（B）。前后没有区别。

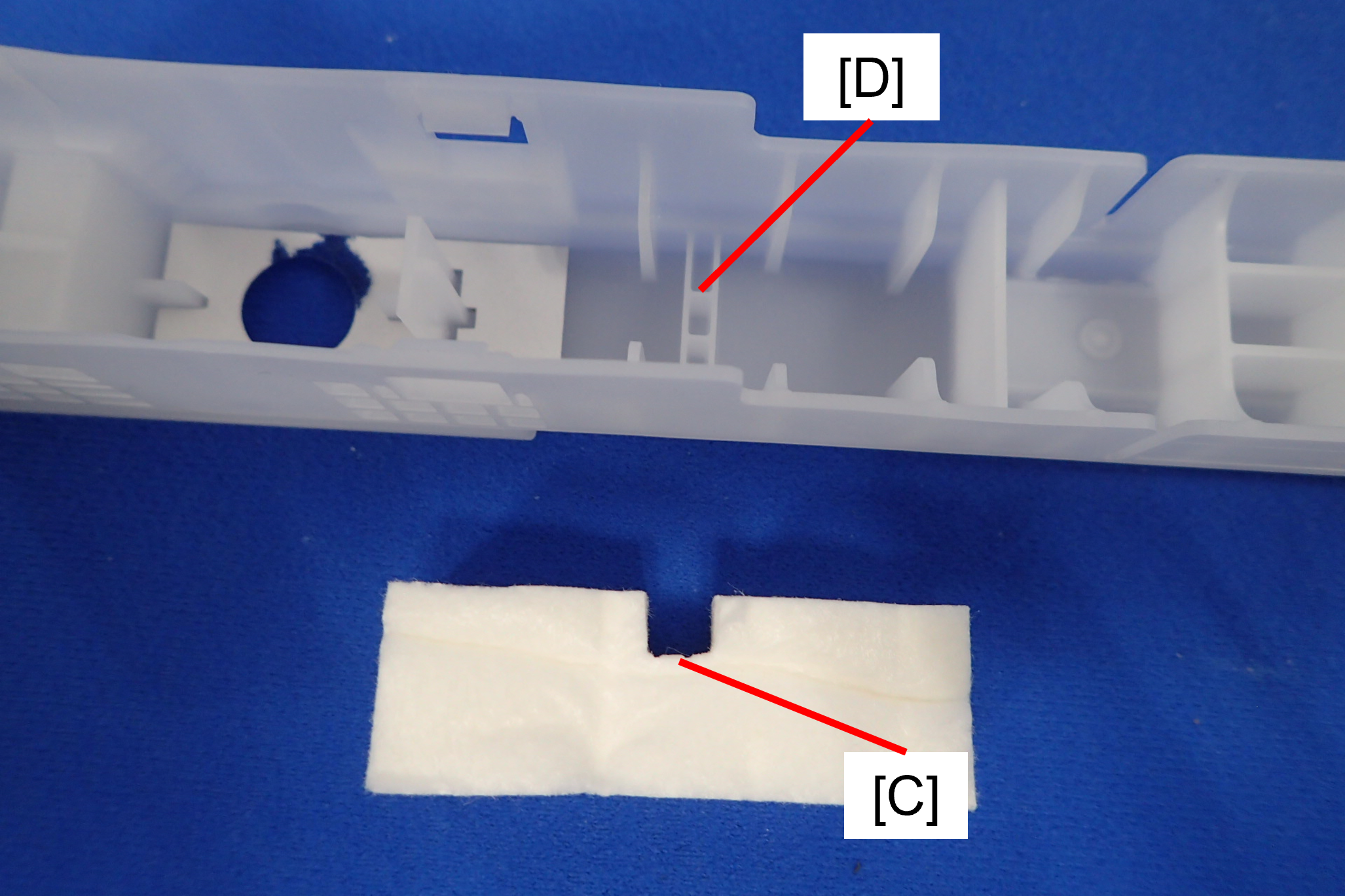

    • 安装吸墨材料1时，将吸墨垫的凹槽（C）对齐适配器的凸起部分。
      另外，安装吸墨材料1时应同时推挤，使吸墨材料2与吸墨材料2接触。如果没有接触，则无法正确吸收和保持墨水。

  6. 更换墨盒后，重置吸墨垫计数器。（103计数器信息)
