拉出C1纸盒（A）。（大约10 cm）
拉出C2纸盒（A）。（大约10 cm）
拆下2颗螺丝，然后拆下左前盖（A）。(S7:)
- S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
拆下2颗螺丝，沿箭头方向拆下左下盖（A）。(S7:)
- S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
拆下1颗螺丝，沿箭头方向拆下副左下盖（A）。(S7:)
- S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C

打开前盖（A）并拆下墨盒（A）。

Caution / 注意

立即将供墨口盖（A）安装到拆下的墨盒上。

如果不安装供墨口盖，供墨口中剩余的墨水可能滴出。（墨盒 )

沿箭头方向滑动前上装饰盖（A）将其拆下。
拆下1颗螺丝，在按卡钩的同时沿箭头方向拆下前上盖（A）。(S7:)
- S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
从连接器拆下两根电缆（A）。

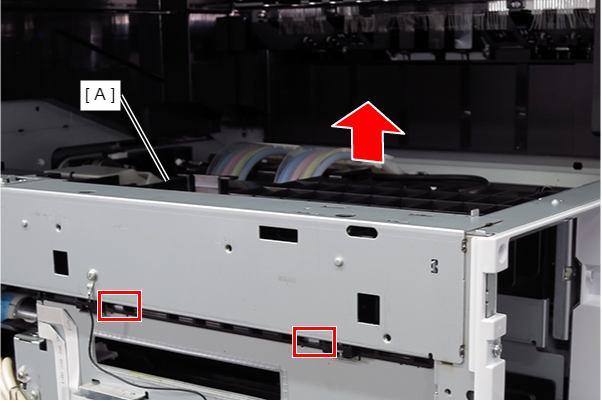

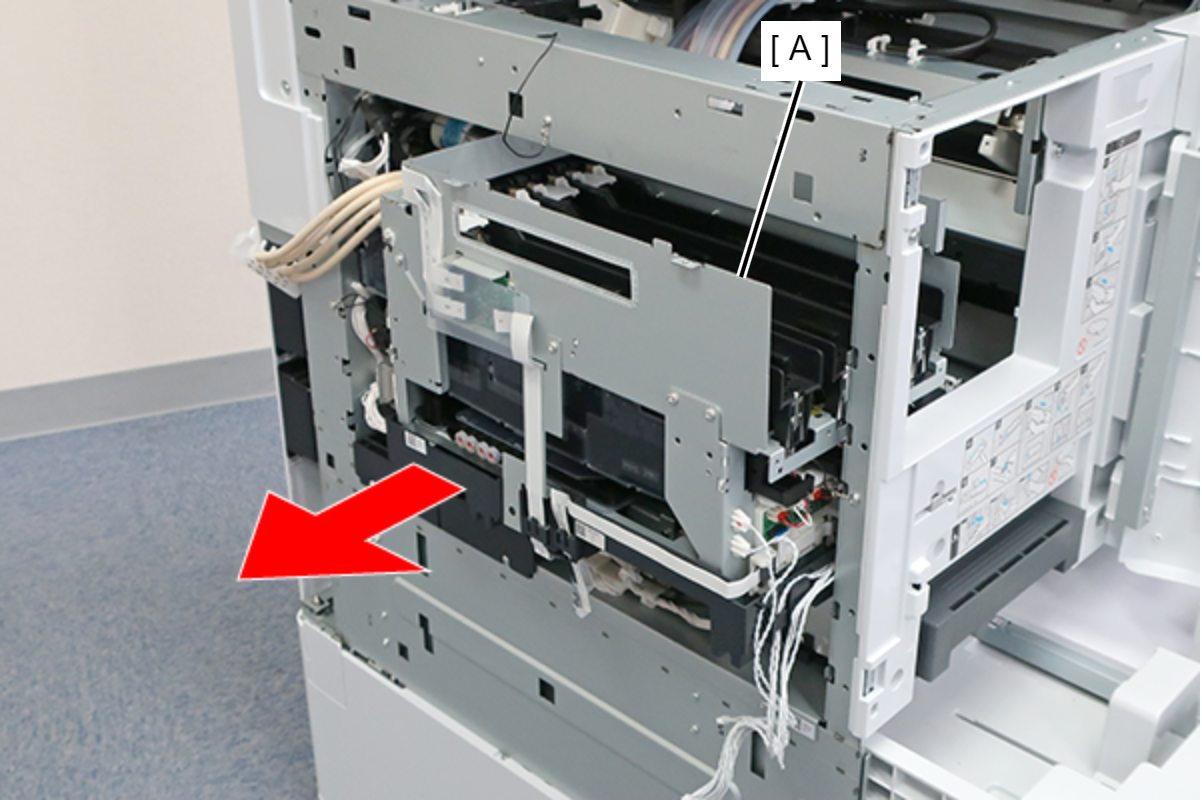

提起FD框架（A），释放两个卡钩，将其从产品左侧拆下。
拆下固定地线（A）的螺丝。（S1:
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
将地线（A）围绕导轨排布。
拆下固定FD收纸器组件（A）的4颗螺丝。（S1:
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
握住图中所示位置，拆下FD收纸器组件（A）。

Assembly / 組み立て

沿FD收纸器导轨（A）的轨道安装FD收纸器组件（B）。
拆下螺丝。（S1:)

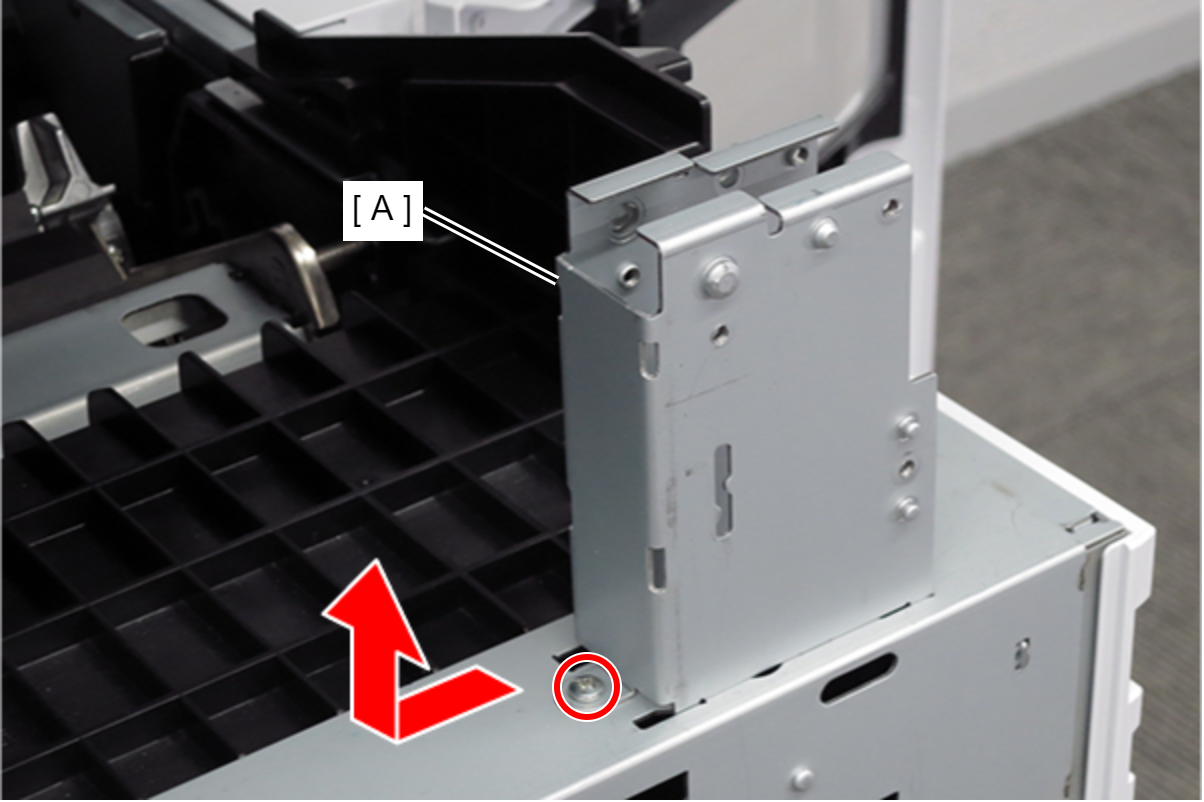

沿箭头方向滑动FD框架支撑件（A）将其拆下。
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
拆下2颗螺丝并拆下FD收纸器导轨（A）。（S1：)
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C

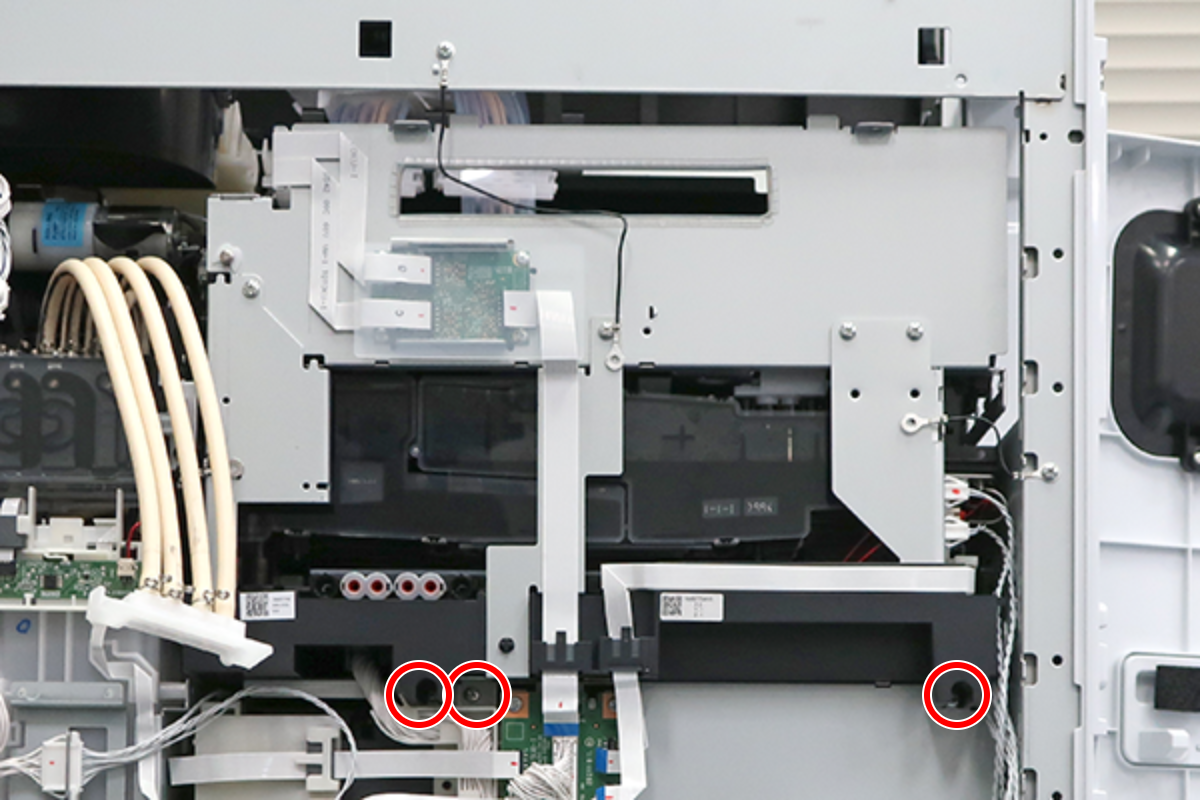

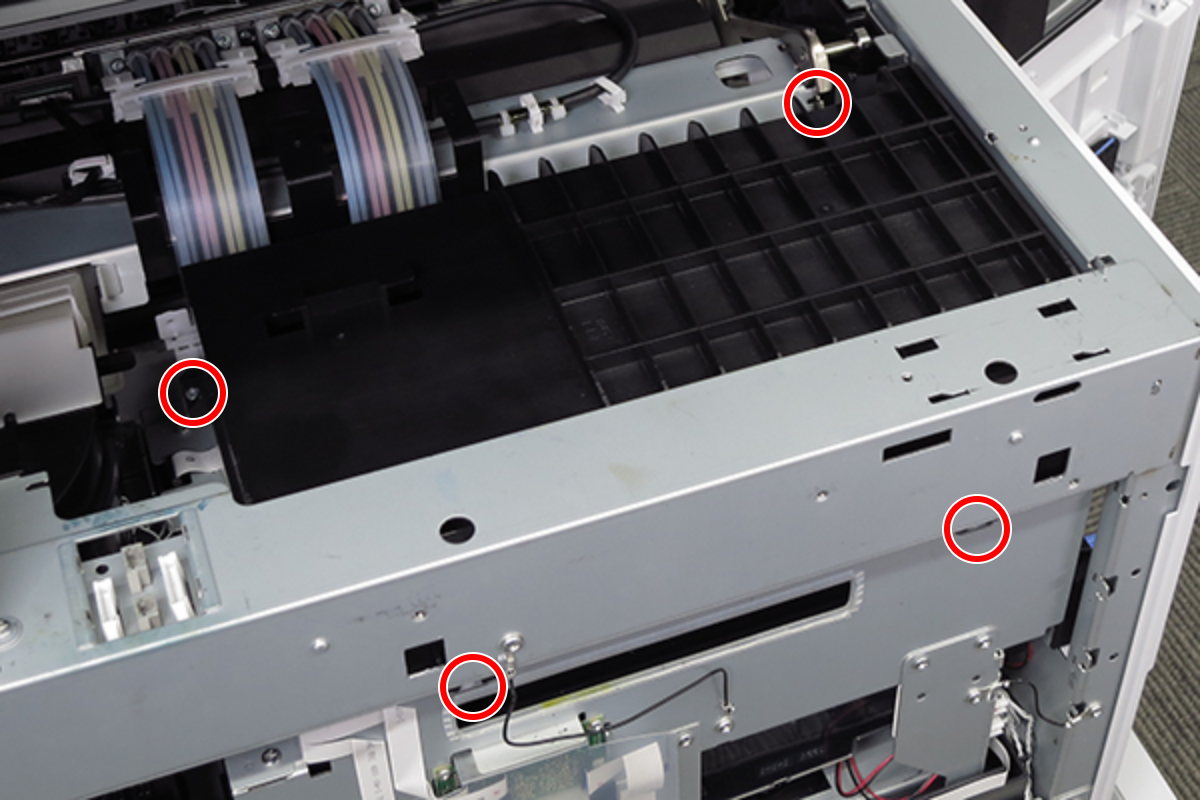

松开4颗螺丝。

Check Point / チェックポイント

螺丝无法拆下，因为有防拆措施。

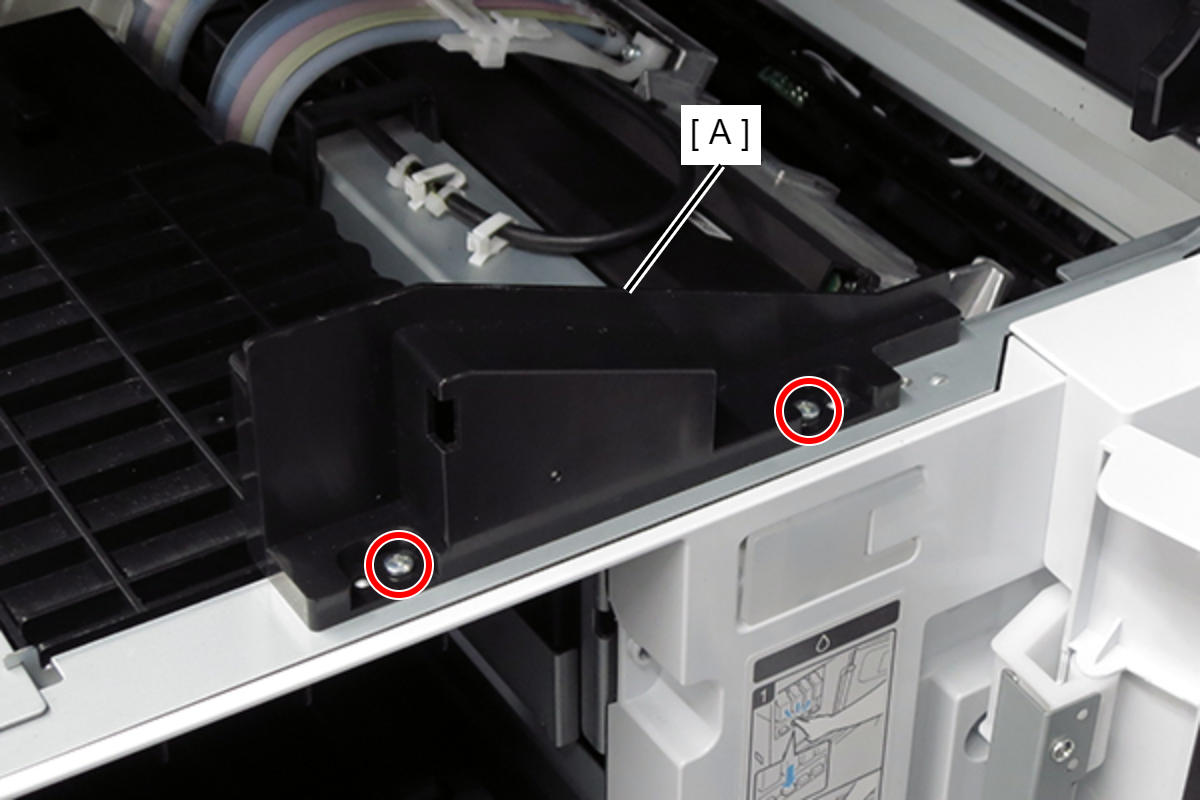

提起FD盖（A），将FD盖（A）从框架上的两个卡扣拆下。

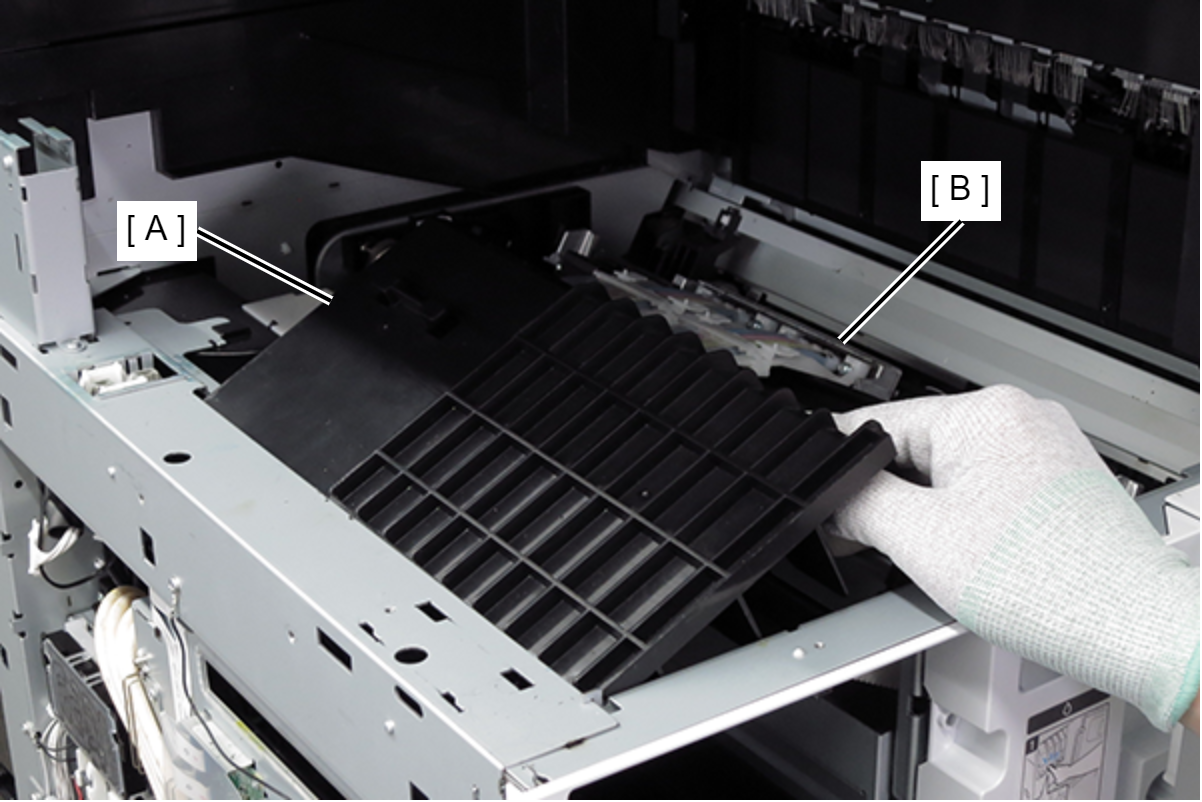

朝打印头单元（B）的方向提起FD盖（A），将其拆下。

Caution / 注意

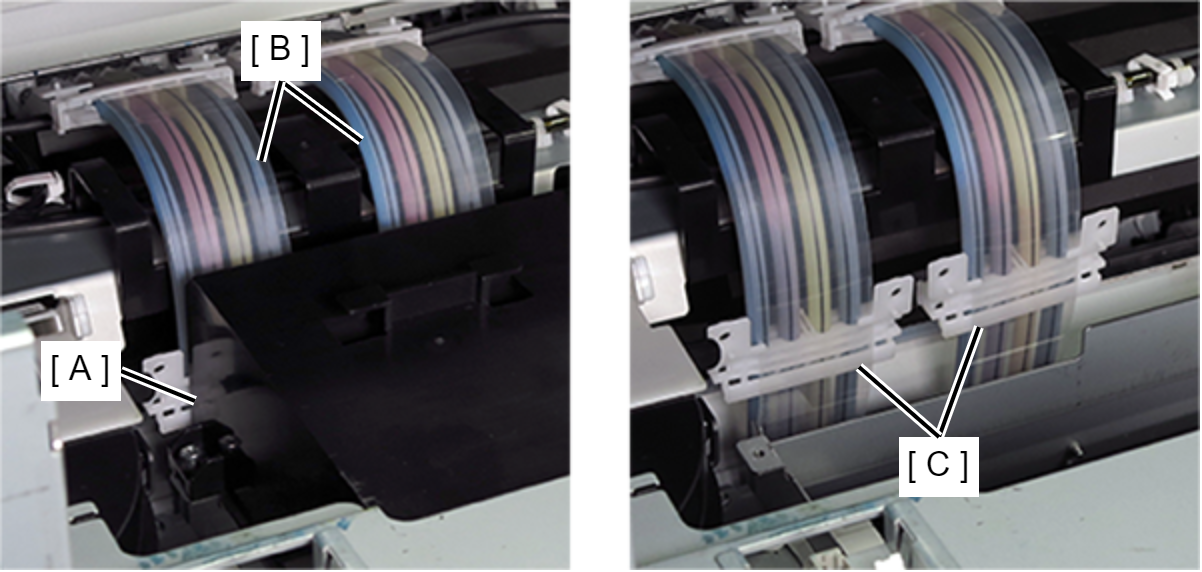

提起FD盖（A）时，注意不要损坏墨管（B）的连接部分（C）。

Assembly / 組み立て

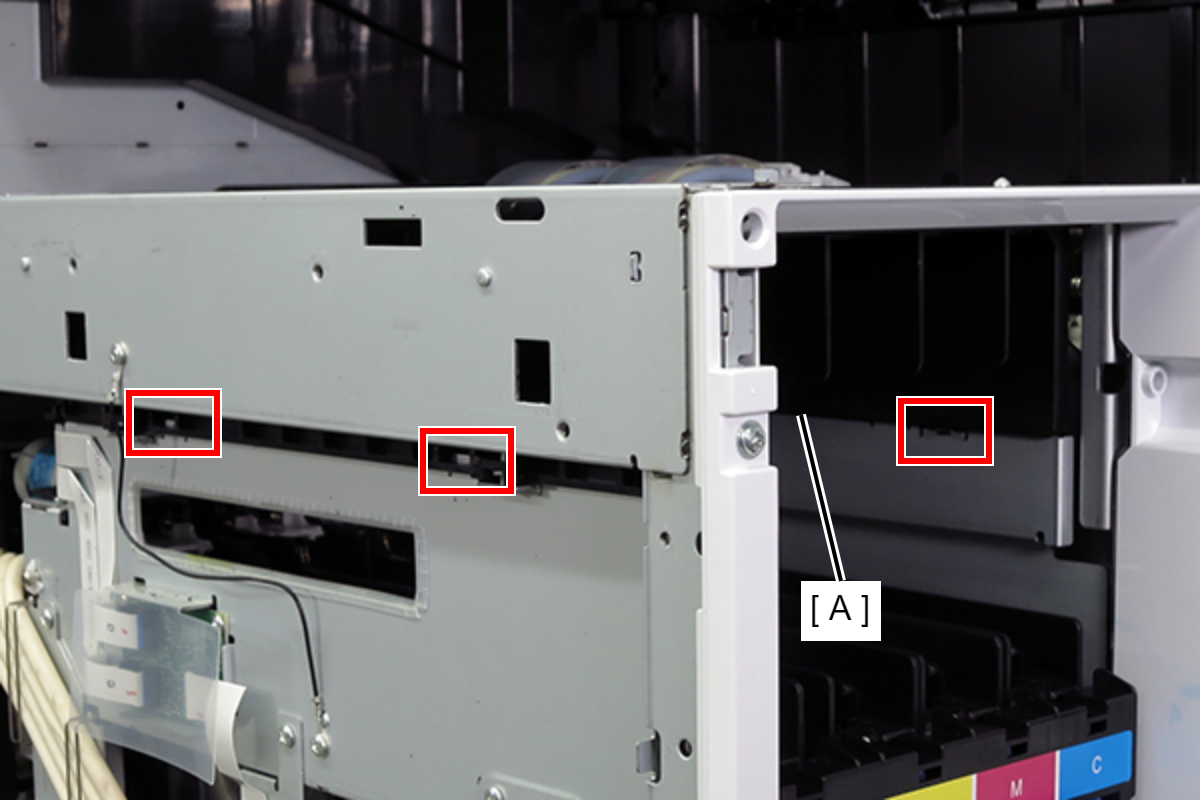

安装FD盖（A）时，确保框架上的3个卡扣插入FD盖（A）中。

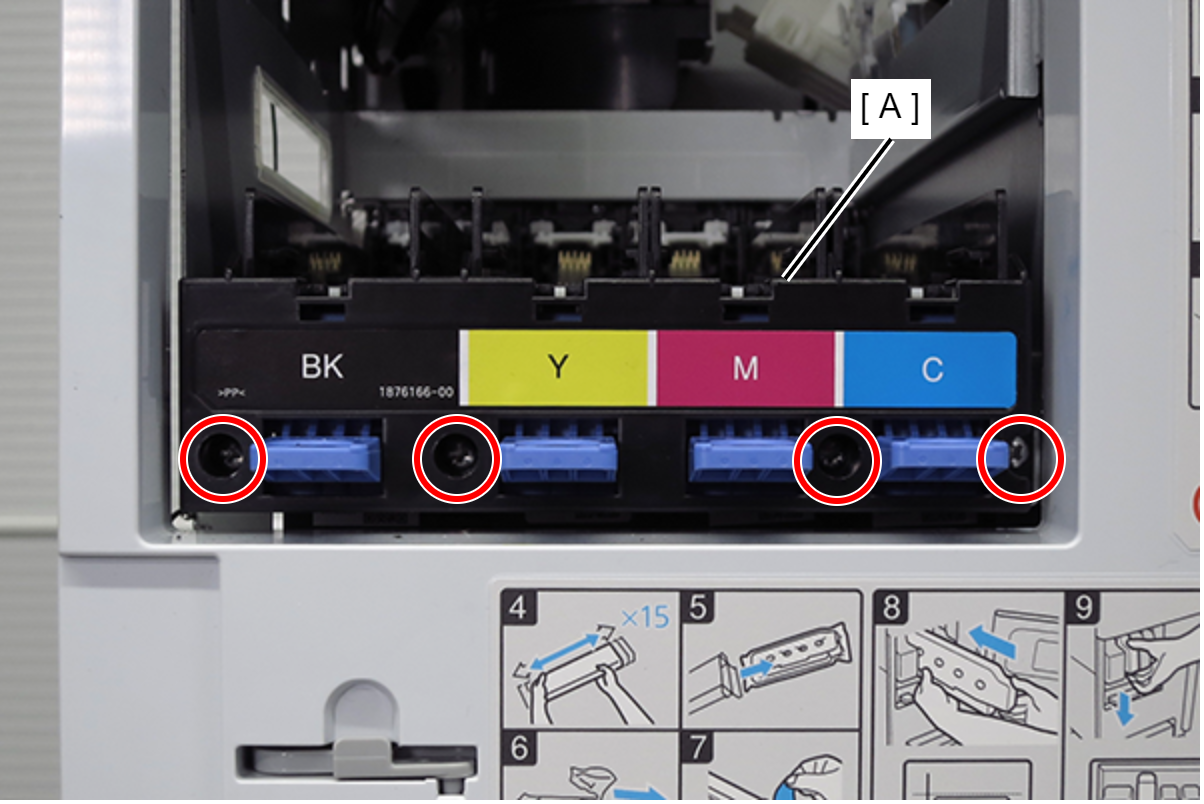

拆下4颗螺丝并拆下墨盒前盖（A）。（S1：)
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
拆下各一个卡钩，然后拆下两个管子固定器（A）。

Check Point / チェックポイント

从左侧和右侧将手指插入管子固定器（A）的卡钩中，沿箭头方向提起，拆下卡钩。
拆下2颗螺丝并拆下选择器接头（A）。(S59:)
- S59: C.B.SCREW, 3X14, F/ZN3C
拆下4颗螺丝，沿箭头方向拆下手柄框架组件（A）。(S20:)
- S20: C.B.STITE R, SCREW, 4X8, F/ZN3C
拆下膜（A）。

Assembly / 組み立て

如果膜（A）被拆下，则无法再次使用，因为双面胶带的粘性会降低。
松开固定打印头供墨管的4颗螺丝。

Assembly / 組み立て

如果组装过程中产品上有墨水，请用布等物品擦去。

Check Point / チェックポイント

固定供墨管的4颗螺丝无法拆下，因为有固定件。
将两个保护盖（A）安装到供墨管的连接部分。

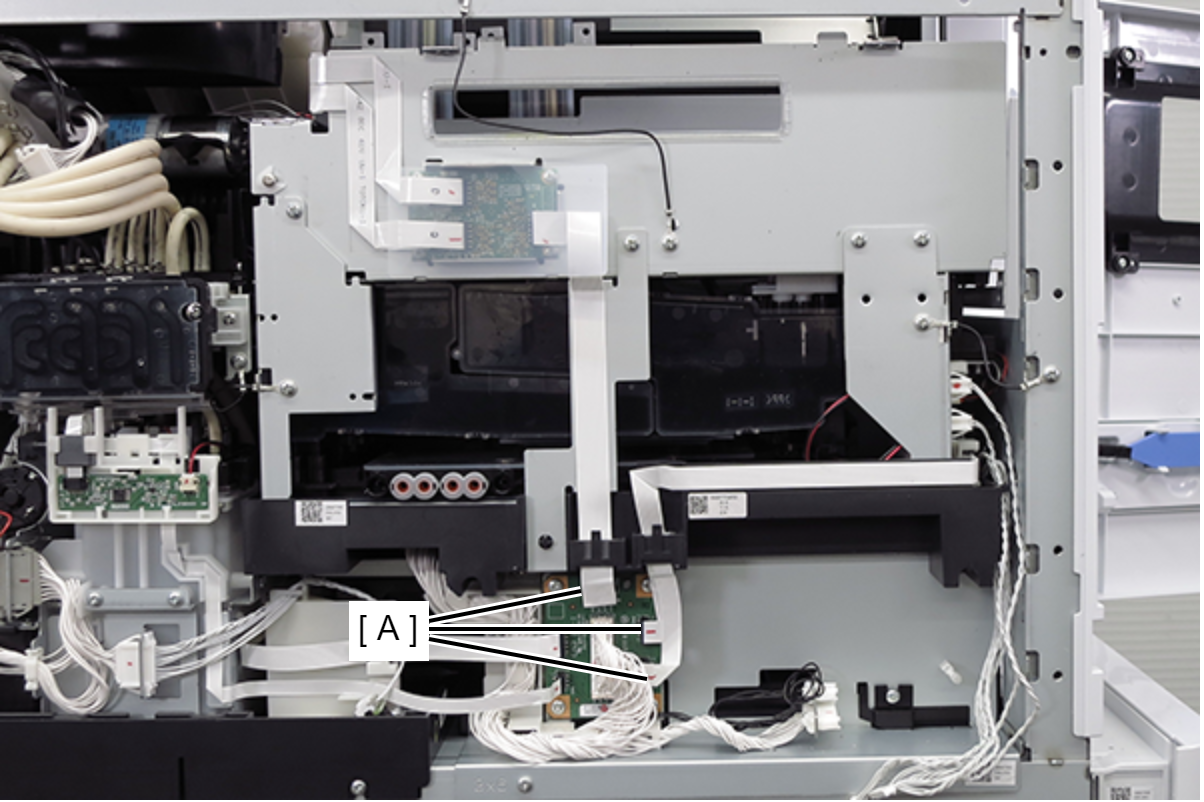

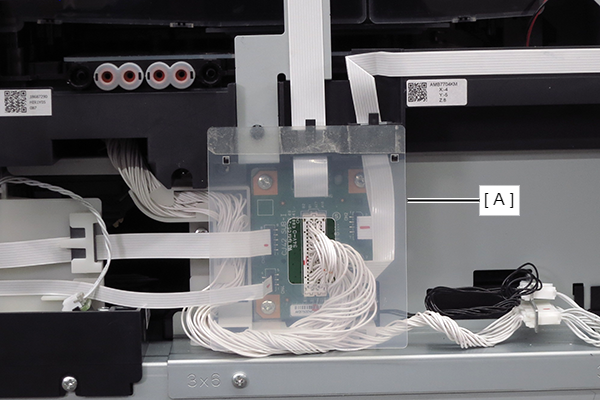

从继电器连接器拆下2根电缆（A），将其从卡箍释放。
从连接器拆下3个FFC（A）。
拆下3颗螺丝。（S1：)
- S1:C.B.STITE R, SCREW, 3X8, F/ZN3C
Assembly / 組み立て

将螺丝与地线（A）一起拧紧。
拆下3颗螺丝。（S1：, S14:)
- S1:C.B.STITE R, SCREW, 3X8, F/ZN3C
- S14:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
