主板

拆下4颗螺丝，然后拆下副右盖（A）。(S7:)
- S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C
拆下1颗螺丝，沿箭头方向滑动后盖（A）将其拆下。(S7:)
- : 3x10DC/P
Assembly / 組み立て

将后盖上的5个卡钩对齐主机上的5个孔，然后安装。
拆下1颗螺丝，然后向上拆下屏蔽板（A）。(S1:)
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
Assembly / 組み立て

将屏蔽板的2个卡钩（A）钩在电路板箱的2个孔（B）中，然后安装屏蔽板（C）。
从连接器断开电缆（A）。

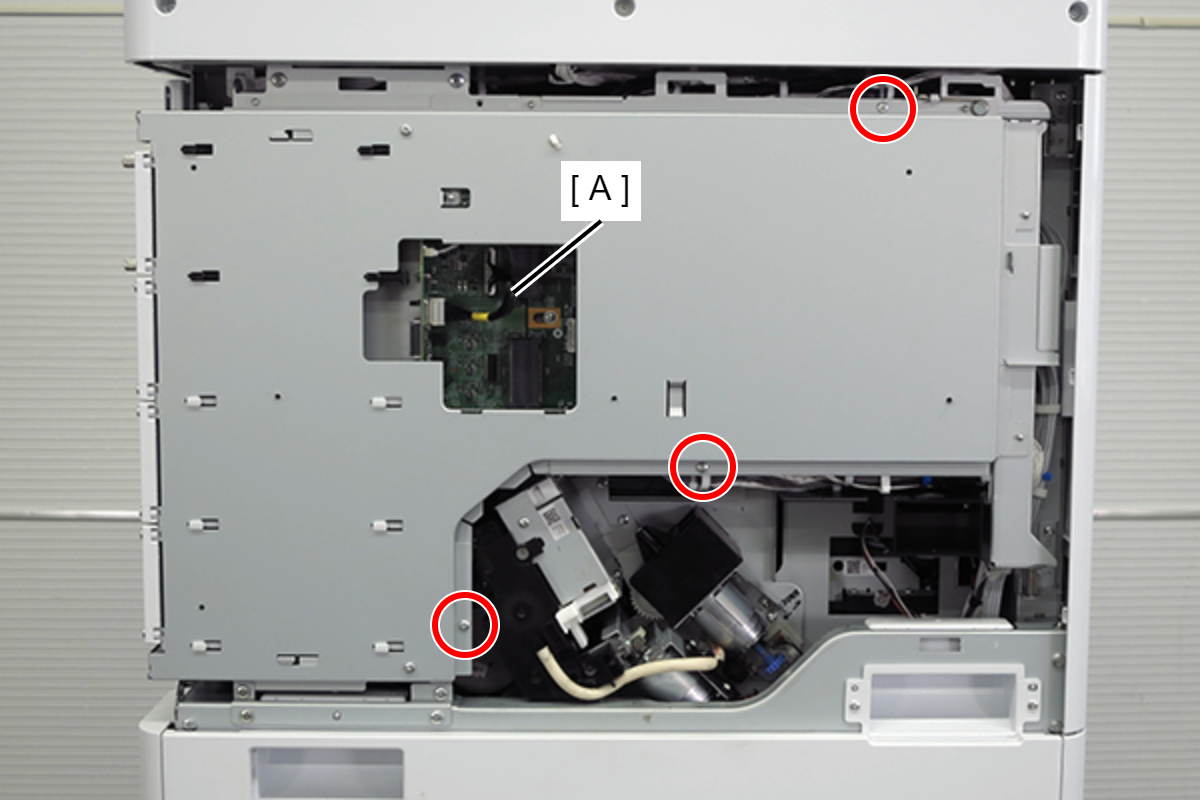

拆下3颗螺丝。(S1:)
- S1:C.B.STITE R, SCREW, 3X8, F/ZN3C
Caution / 注意

拧紧螺丝时，确保拧紧之前先对齐螺丝孔。
如果螺丝孔不匹配，螺纹可能滑扣。

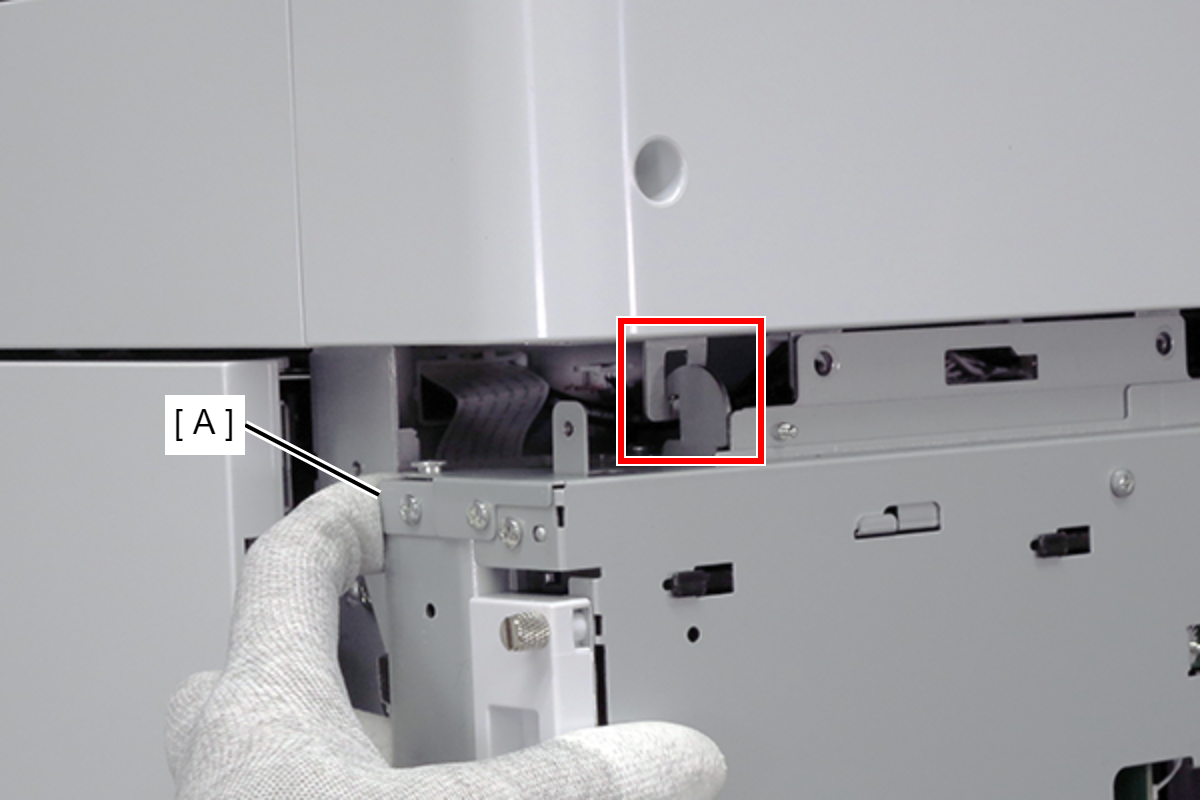

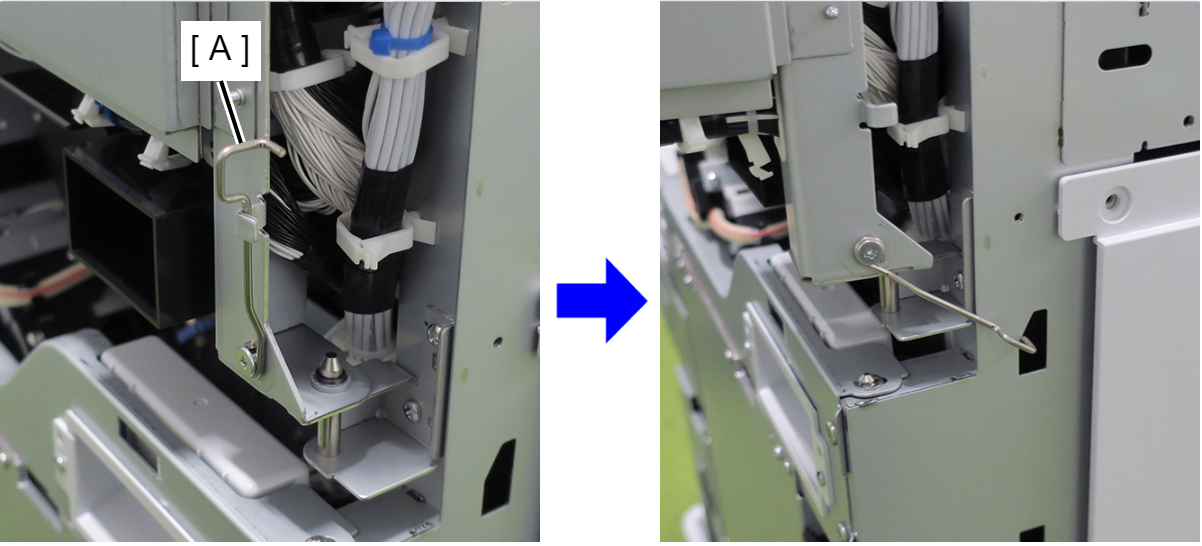

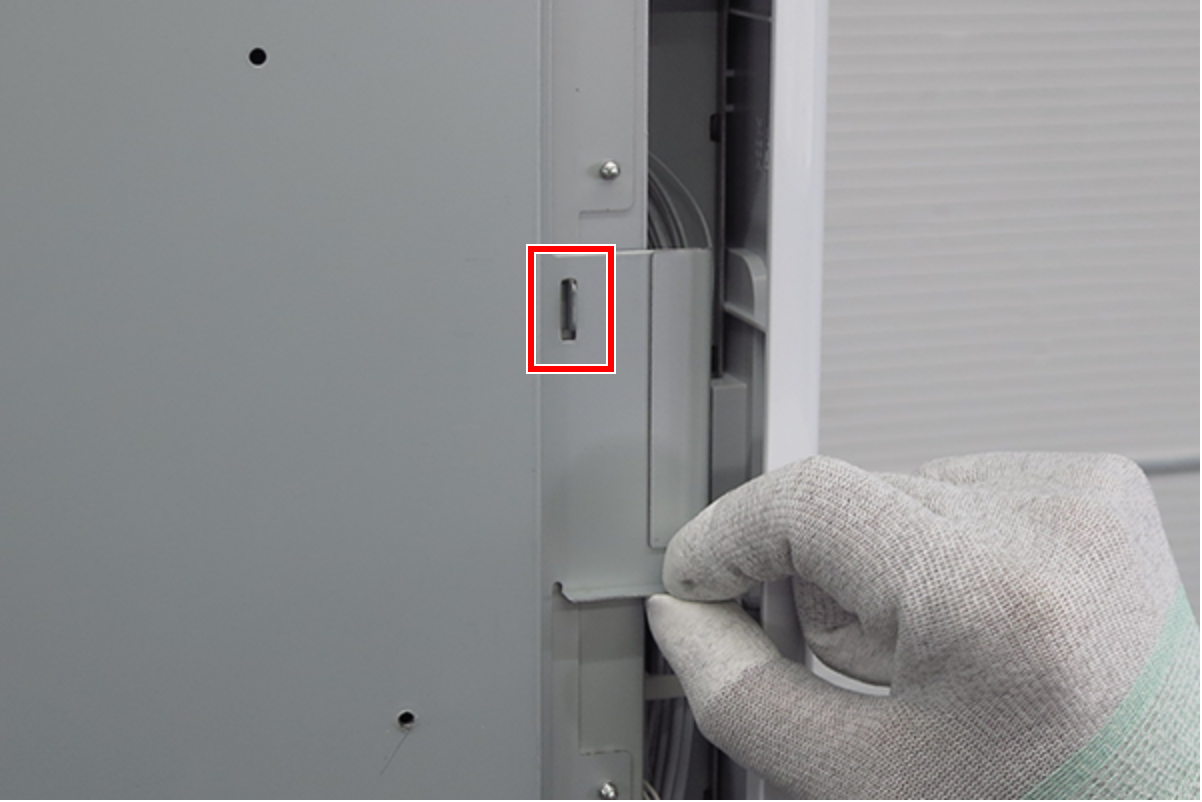

提起手柄释放卡钩。
打开板箱上箱（A）。

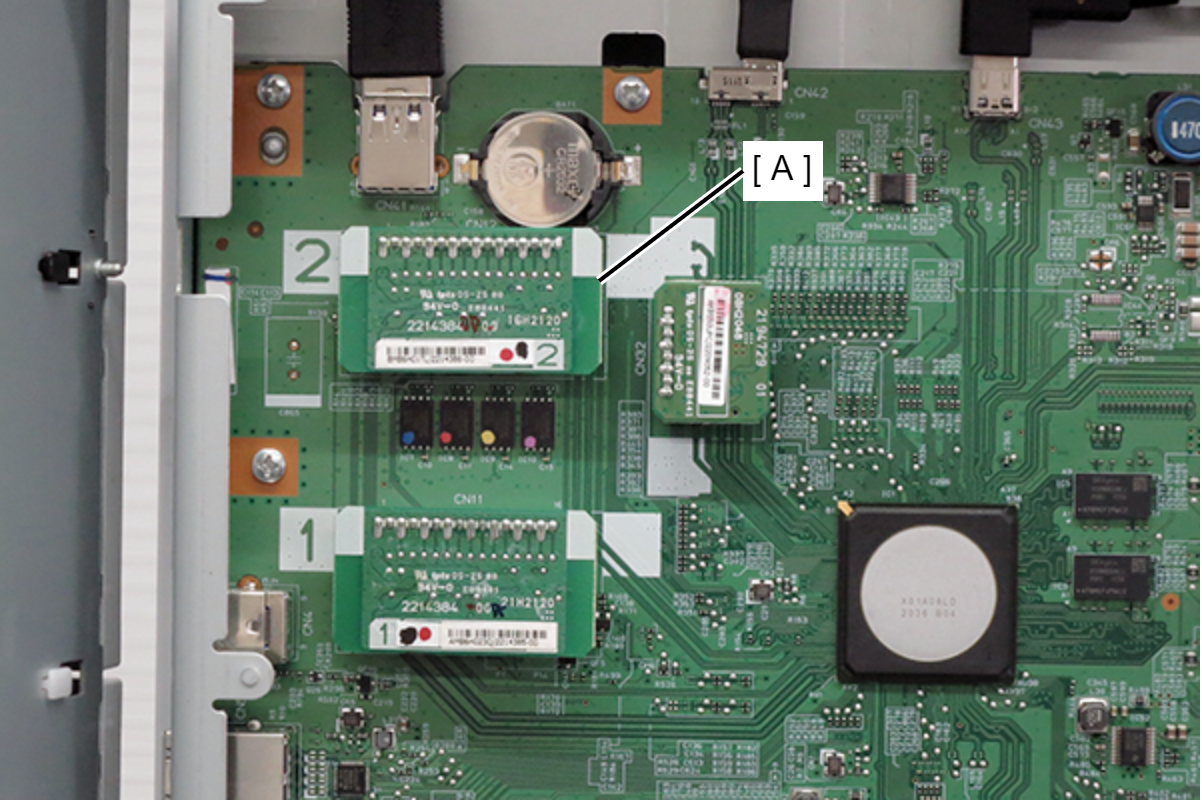

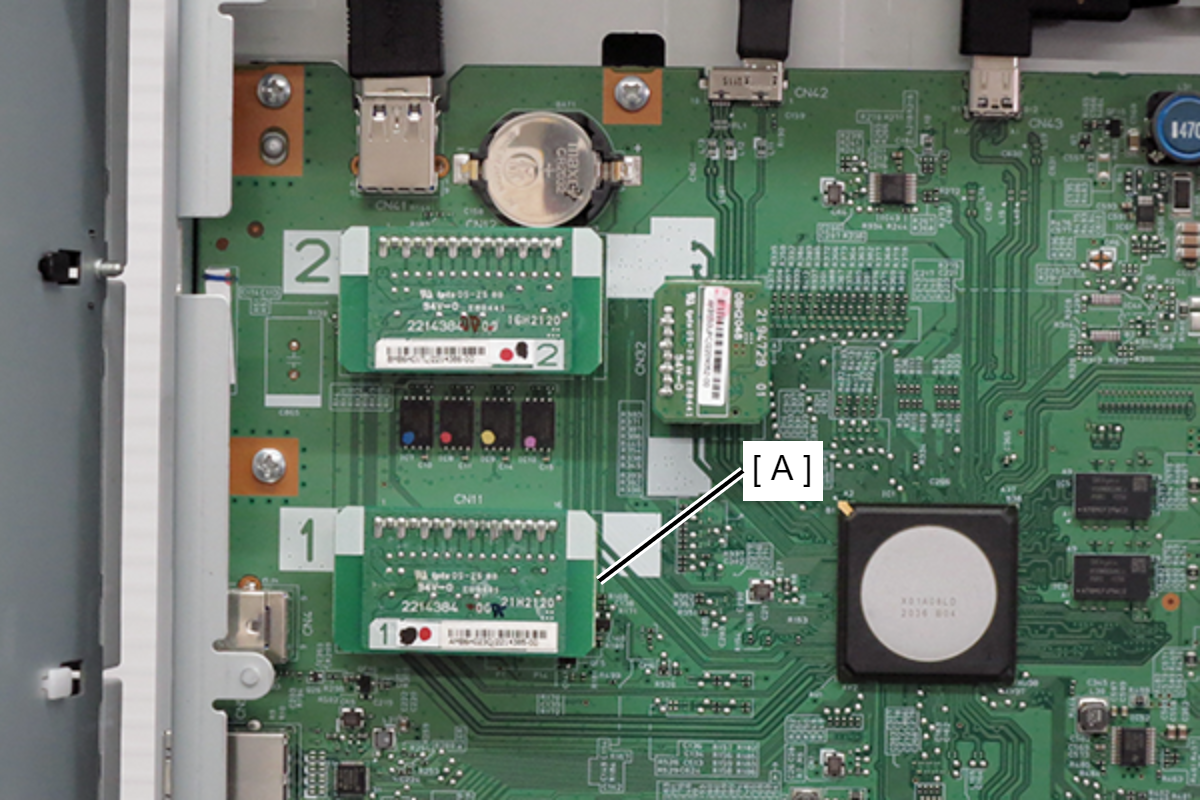

拆下机械信息ROM板（A）。
拆下TPM板（A）。
拆下用户信息ROM板（A）。

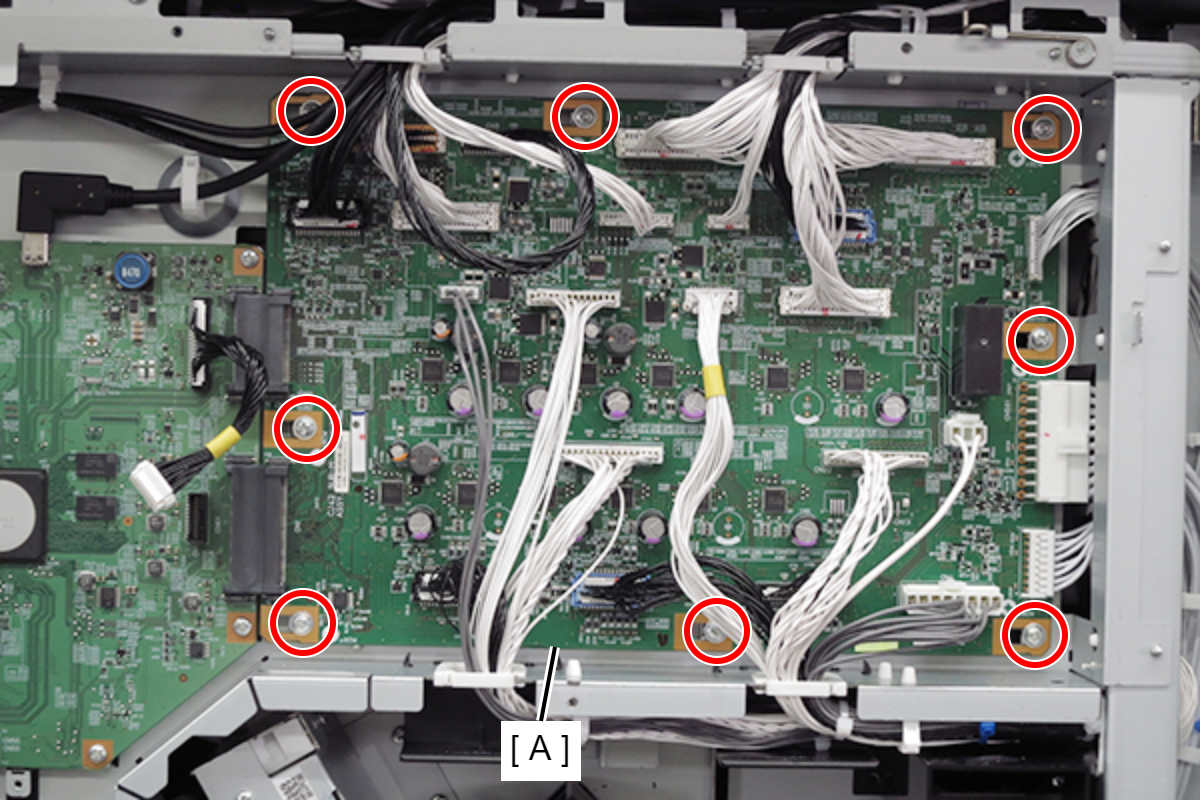

松开MCU板（A）的8颗螺丝。

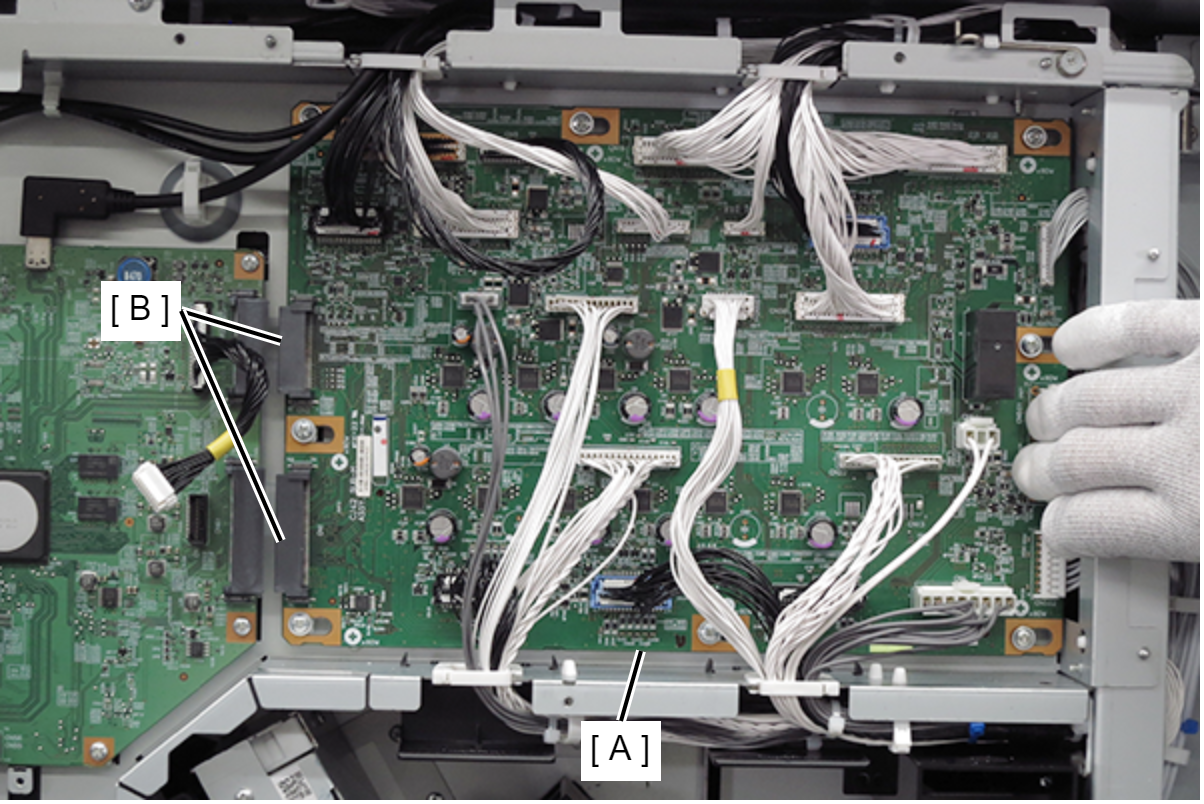

向右滑动MCU板（A），将其从主机上的两个连接器（B）断开。

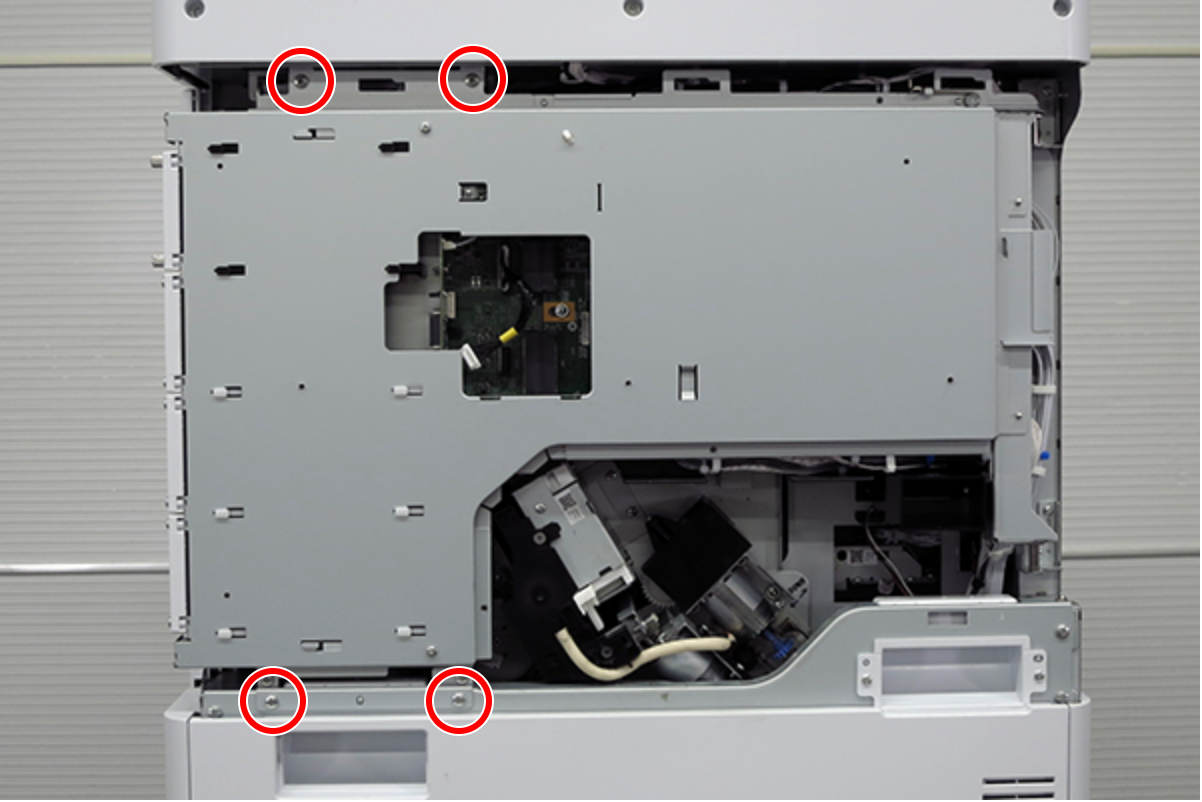

拆下4颗螺丝。(S20:)
- S20: C.B.STITE R, SCREW, 4X8, F/ZN3C

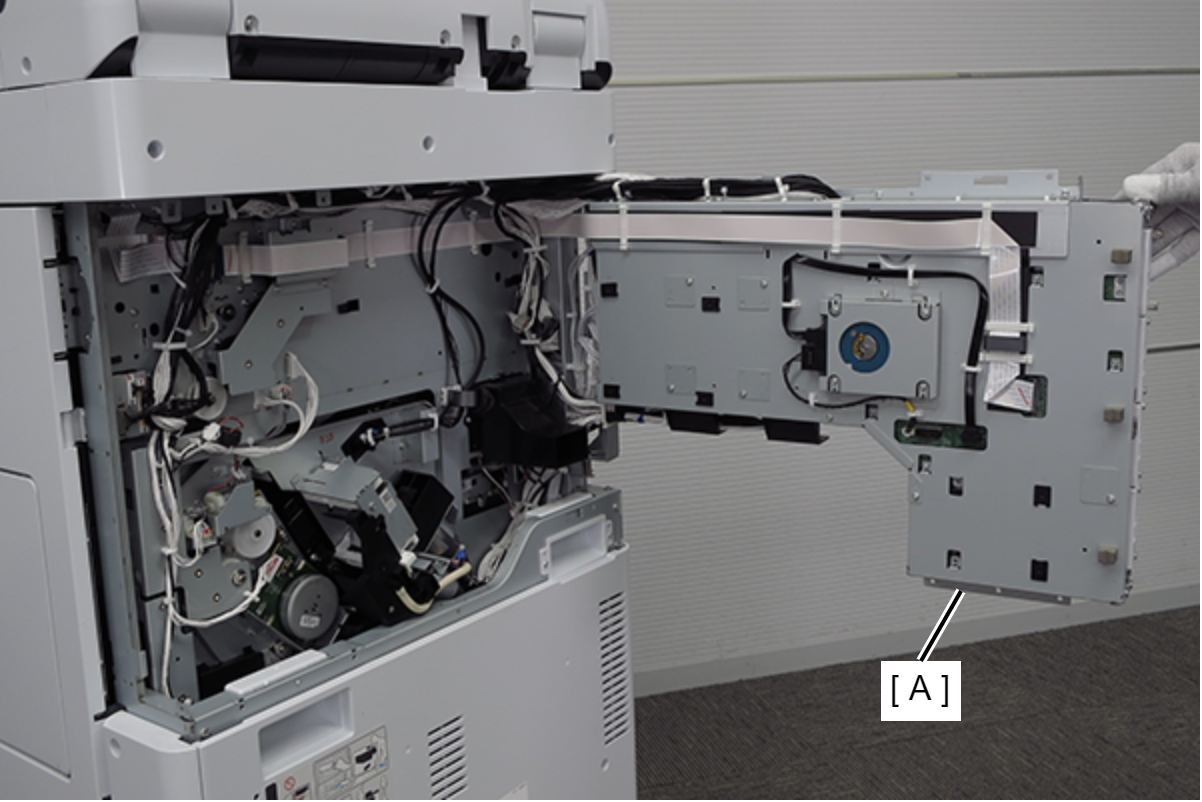

轻轻提起板箱（A）释放卡钩。

打开板箱（A）。

Check Point / チェックポイント

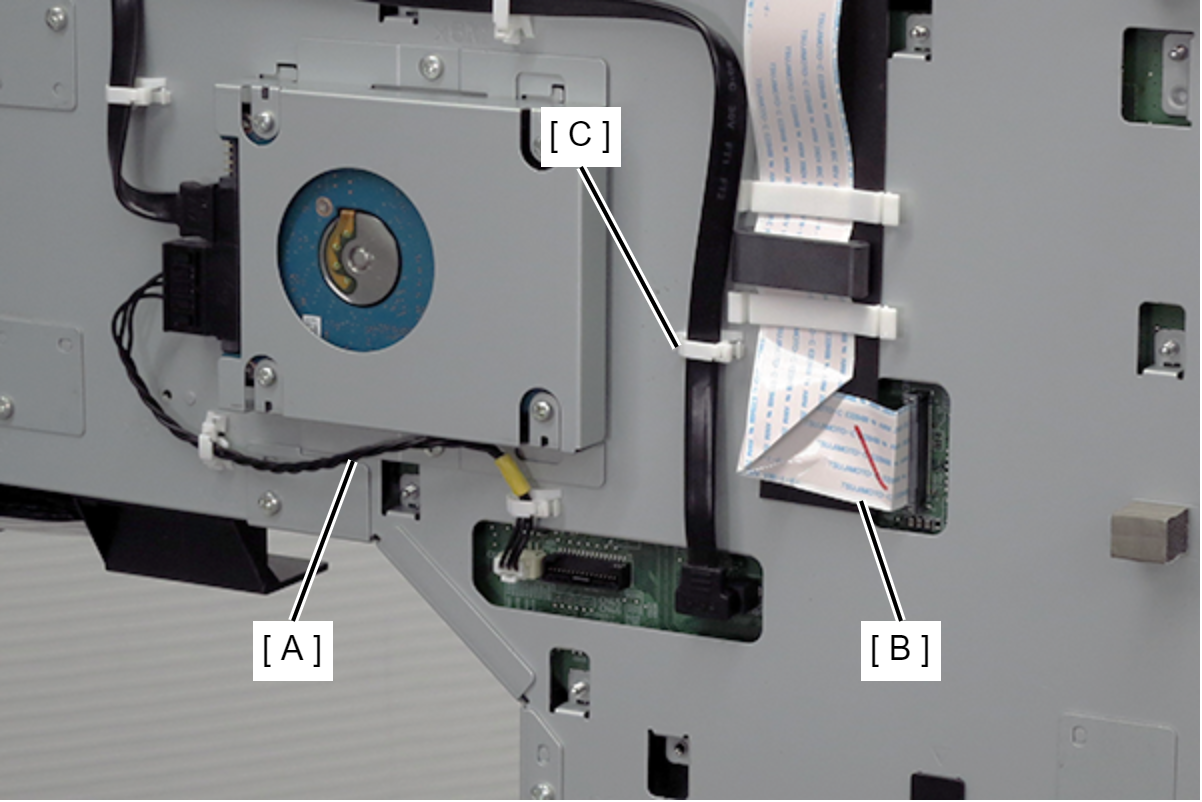

从连接器拆下电缆（A）和FFC（B），并从卡箍（C）释放SATA电缆。

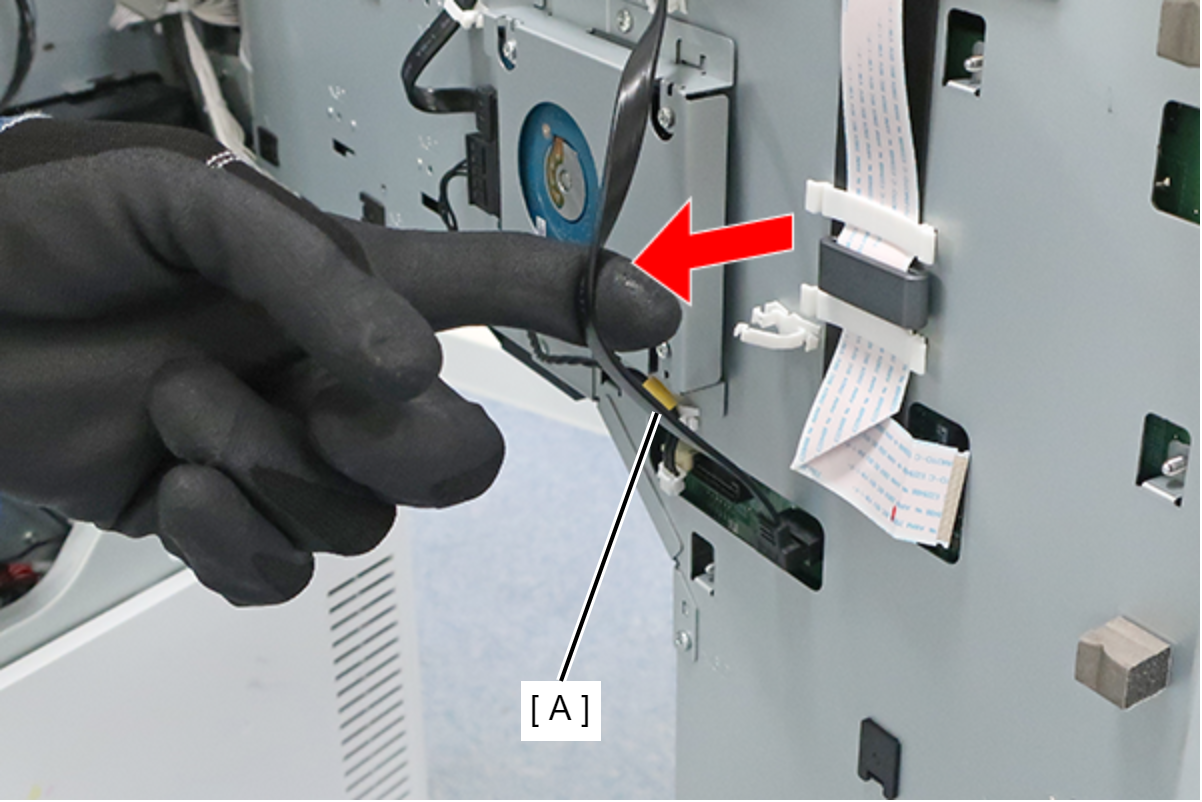

从连接器拆下SATA电缆（A）。

Caution / 注意

拆下SATA电缆时握住如图所示的位置，因为有断开主板连接器的风险。
关闭板箱，打开板箱上箱。
从连接器拆下4根电缆（A）。
拆下7颗螺丝，然后拆下主板（A）。（S1：)
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
Check Point / チェックポイント

如果安装了可选的OCR板，请提前拆下。
