C3搓纸单元

  1. 打开新增纸盒进纸盖（A）。

  2. 拆下C3纸盒（A）。

    Assembly / 組み立て

    可以用其他纸盒更换相应的纸盒。
    在这种情况下，请遵循以下步骤。

    1. 松开刻度盘（A）上的2颗螺丝，将轴承（B）上的凹槽对齐刻度盘（A）的定位销。
    2. 更换纸盒上的标签（A）。

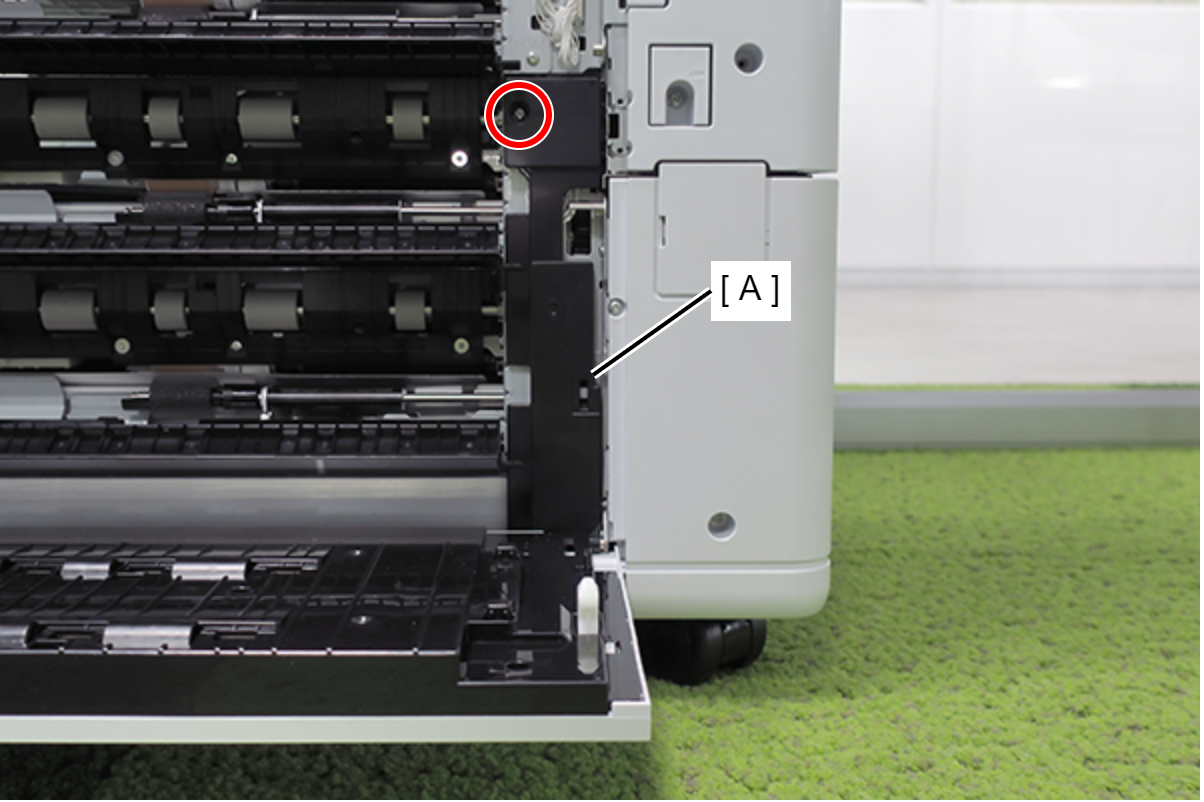

  3. 拆下1颗螺丝并拆下连接器盖（A）。(S11:)

    • （S11：C.B.SCREW, 3X8, F/ZN3C

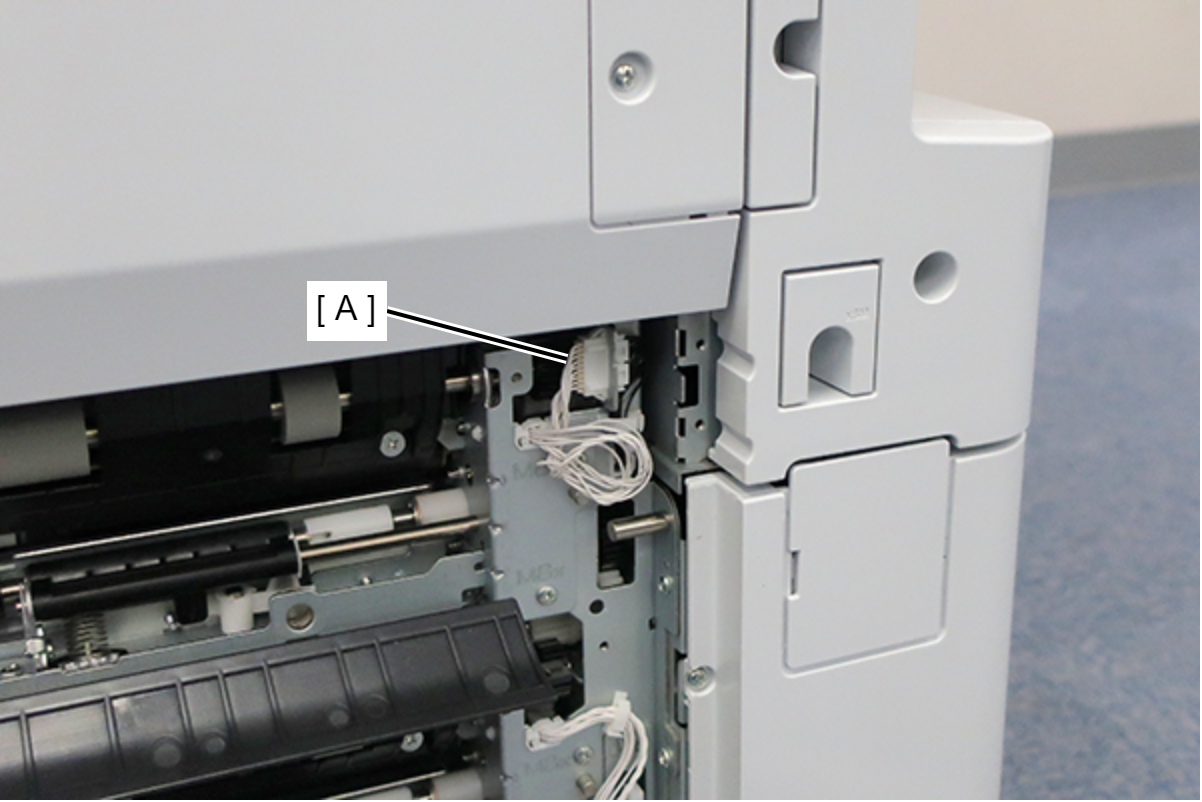

  4. 从继电器连接器拆下电缆（A）。

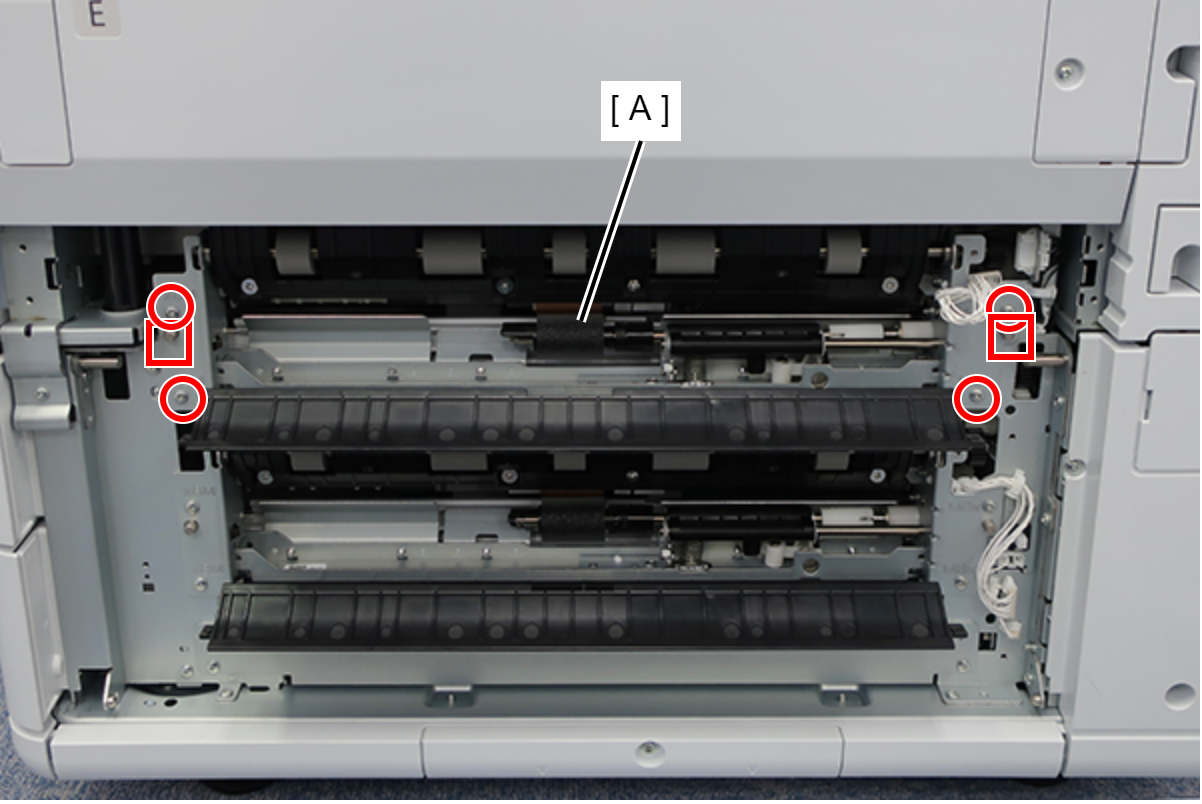

  5. 拆下4颗螺丝。(S11:)
  6. 从两根轴拉出C3搓纸单元（A），将其拆下。
    • （S11：C.B.SCREW, 3X8, F/ZN3C

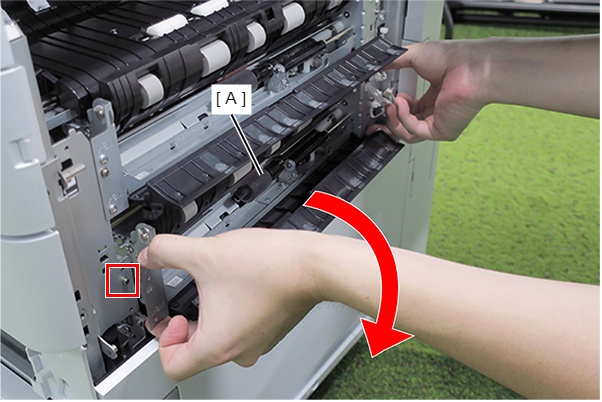

  7. 从左轴拆下C3搓纸单元（A），将其沿箭头方向拆下。
