C4搓纸单元

  1. 打开新增纸盒进纸盖（A）。
  2. 拆下螺丝。（S11：)

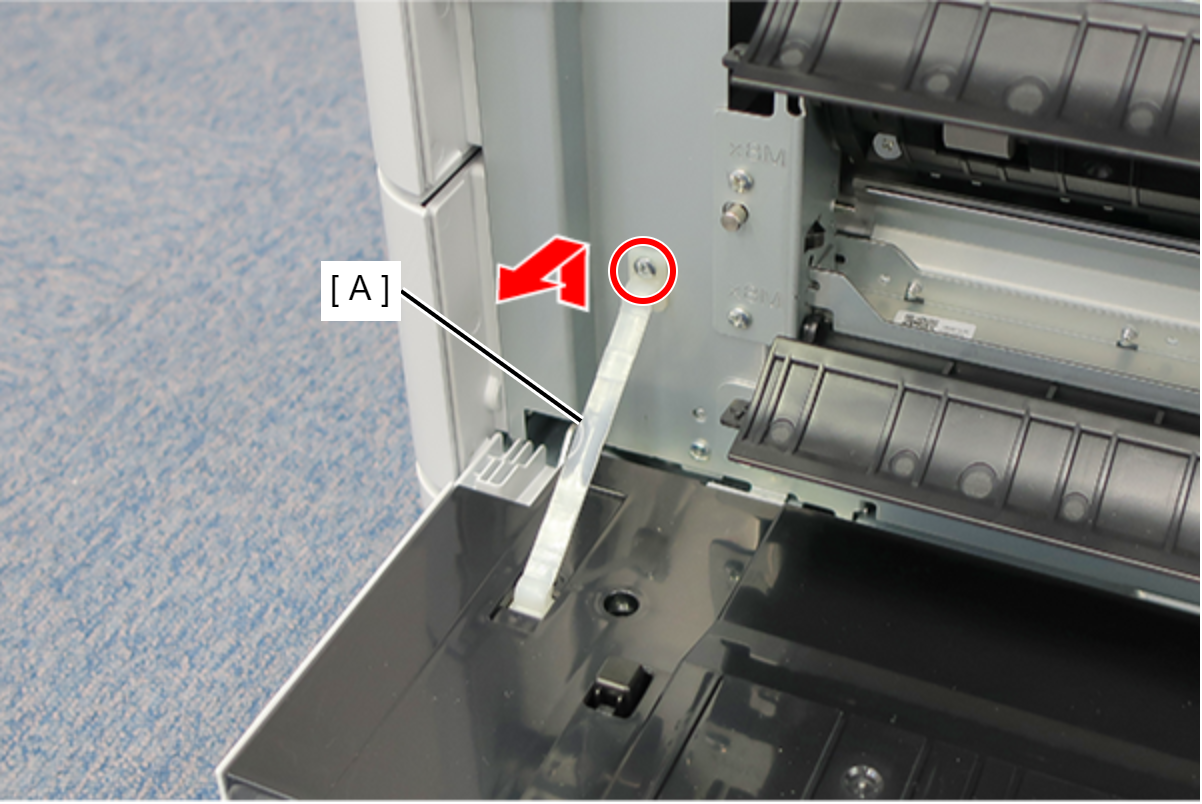

  3. 解开固定带（A），沿箭头方向滑动固定带（A）将其拆下。

    • S11: C.B.SCREW, 3X8, F/ZN3C
  4. 按照下图所示的顺序，从主机的两根轴释放并拆下新增纸盒进纸盖（A）。

  5. 拆下C4纸盒（A）。

    Assembly / 組み立て

    可以用其他纸盒更换相应的纸盒。
    在这种情况下，请遵循以下步骤。

    1. 松开刻度盘（A）上的2颗螺丝，将轴承（B）上的凹槽对齐刻度盘（A）的定位销。
    2. 更换纸盒上的标签（A）。
  6. 拆下1颗螺丝并拆下连接器盖（A）。(S11:)

    • （S11：C.B.SCREW, 3X8, F/ZN3C

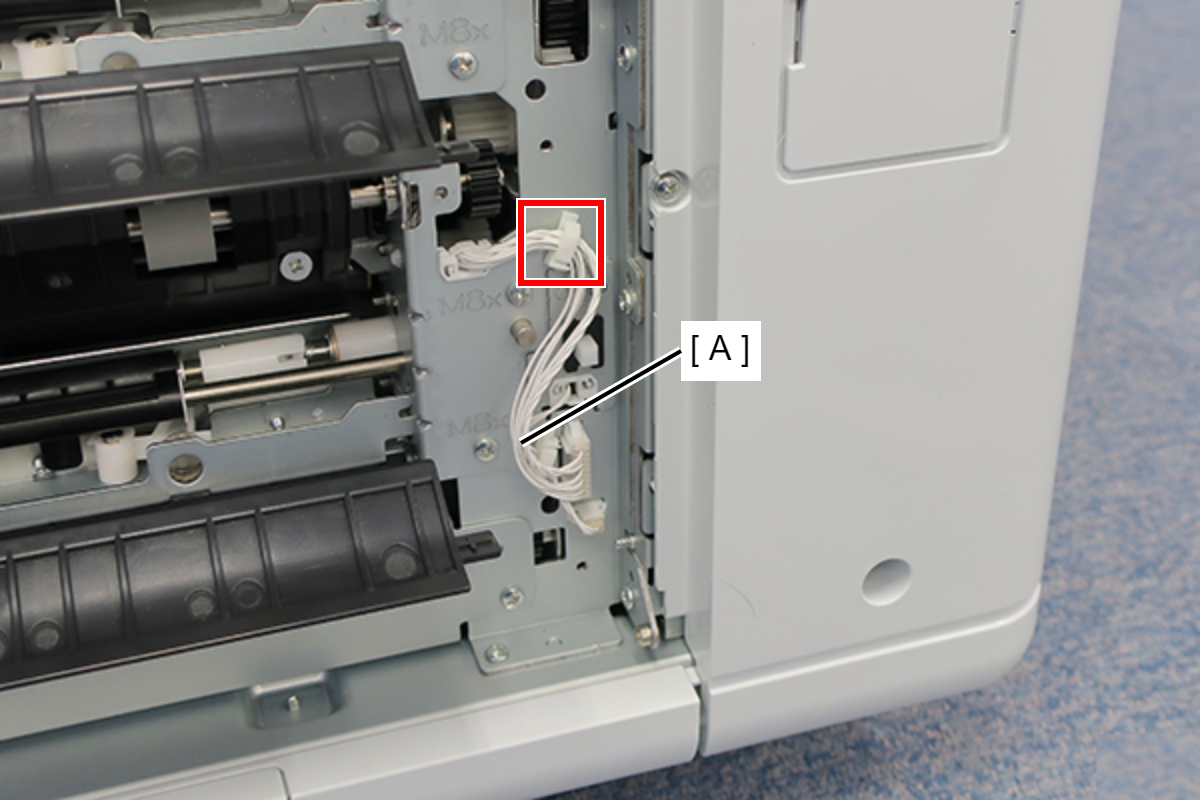

  7. 从继电器连接器拆下电缆（A）。
  8. 从卡箍释放电缆（A）。
  9. 拆下4颗螺丝。(S11:
    • （S11：C.B.SCREW, 3X8, F/ZN3C

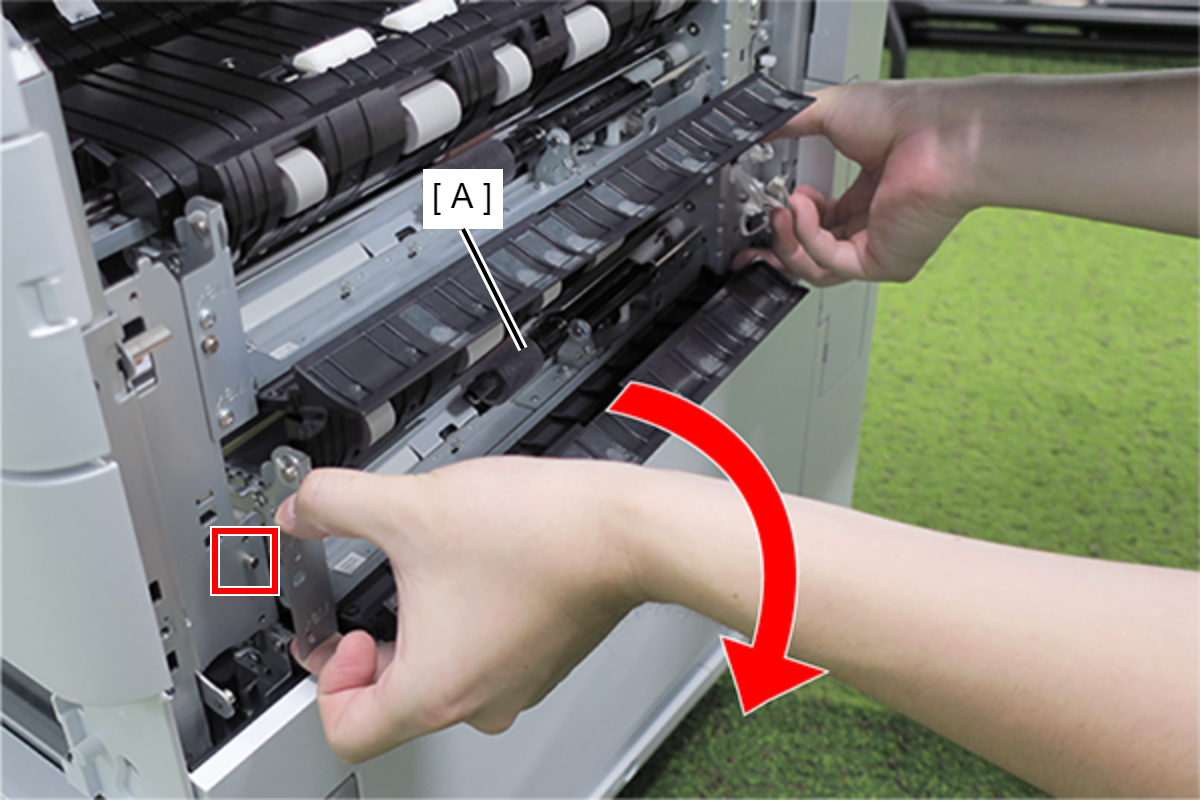

  10. 从左轴拆下C4进纸单元（A），将其沿箭头方向拆下。
