C2搓纸单元

  1. 拉动控制杆，打开主机进纸盖（A）。

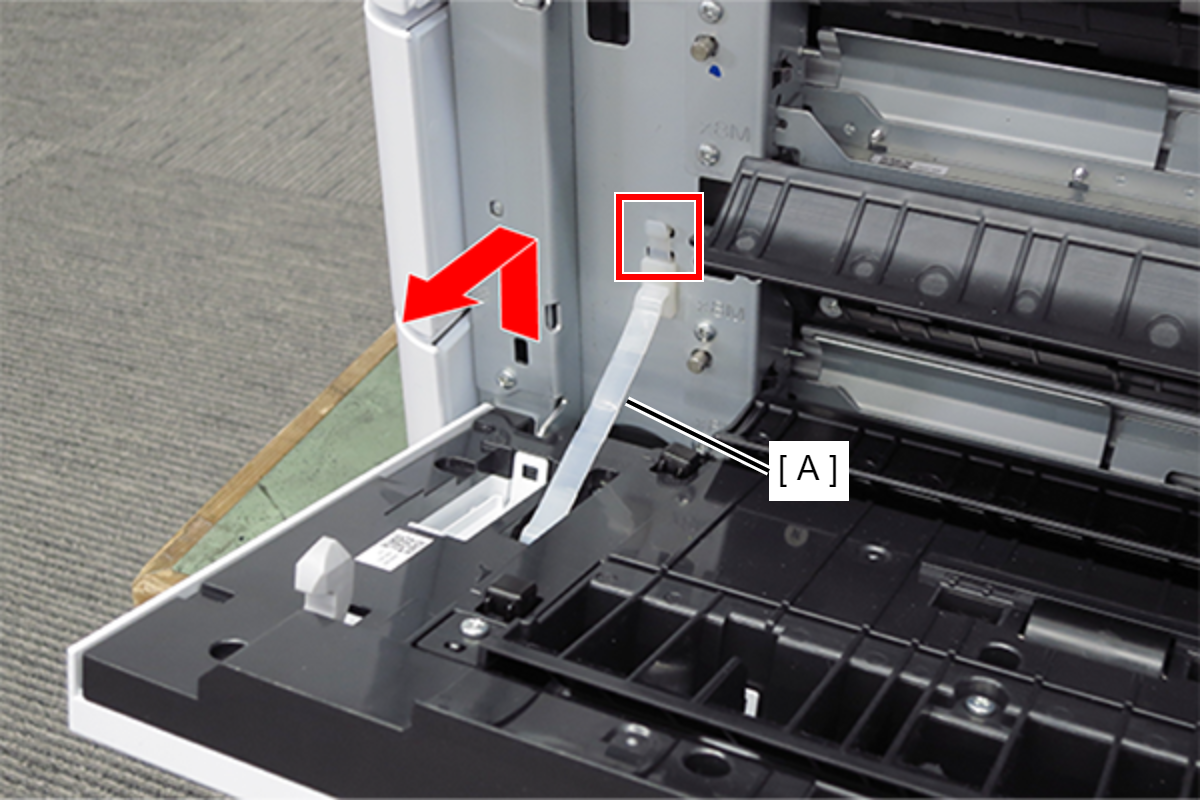

  2. 打开新增纸盒进纸盖（A）。
  3. 解开进纸盖的固定带（A），沿箭头方向滑动固定带（A）将其拆下。
  4. 按照下图所示的顺序，从主机的两根轴释放并拆下主机进纸盖（A）。

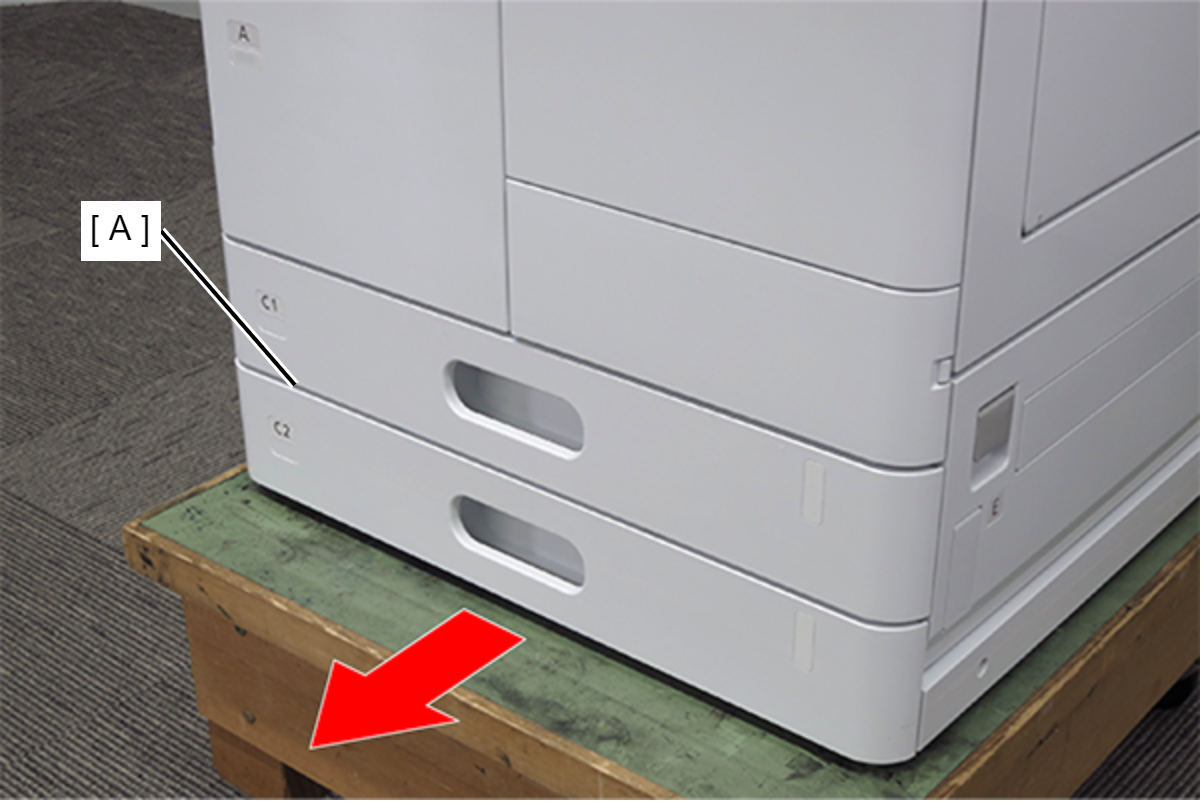

  5. 拆下C2纸盒（A）。

    Assembly / 組み立て

    可以用其他纸盒更换相应的纸盒。
    在这种情况下，请遵循以下步骤。

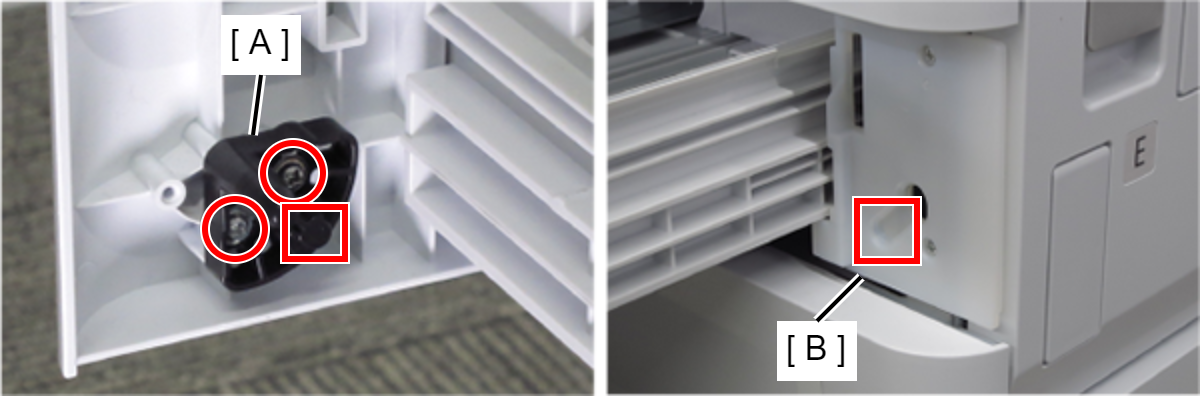

    1. 松开刻度盘（A）上的2颗螺丝，将轴承（B）上的凹槽对齐刻度盘（A）的定位销。

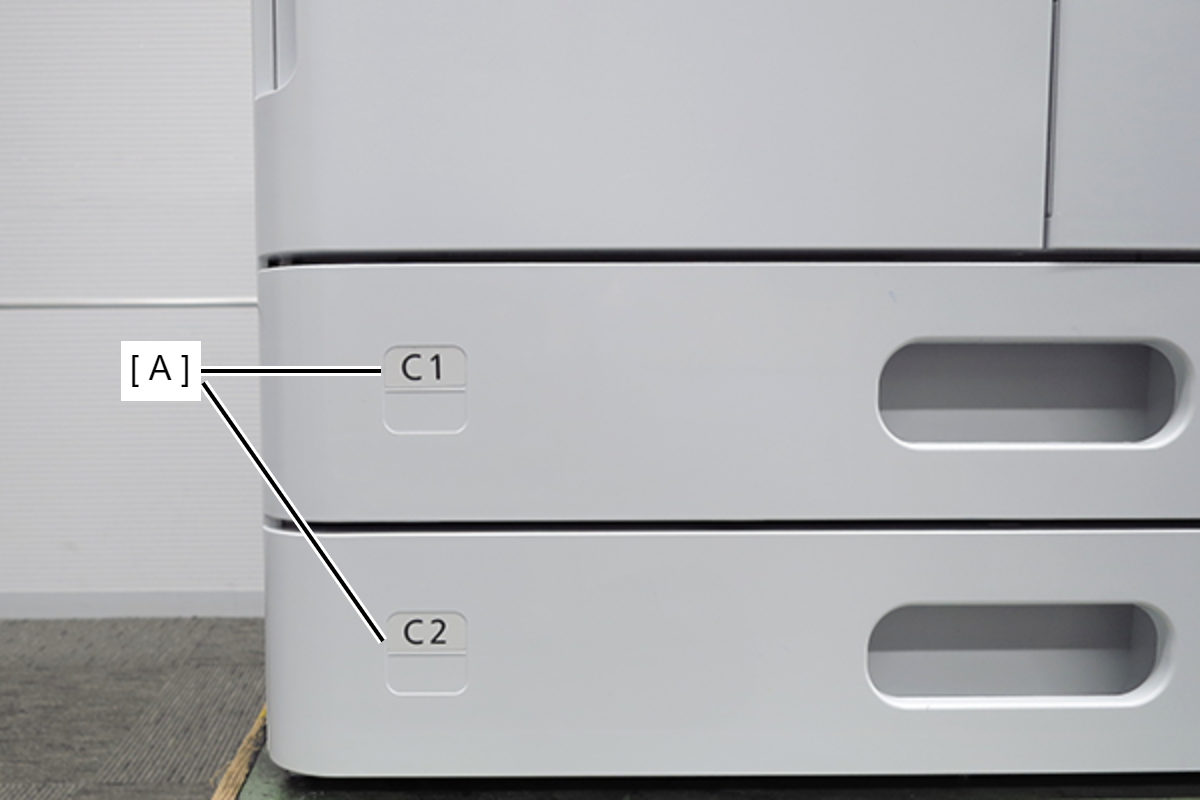

    2. 更换纸盒上的标签（A）。

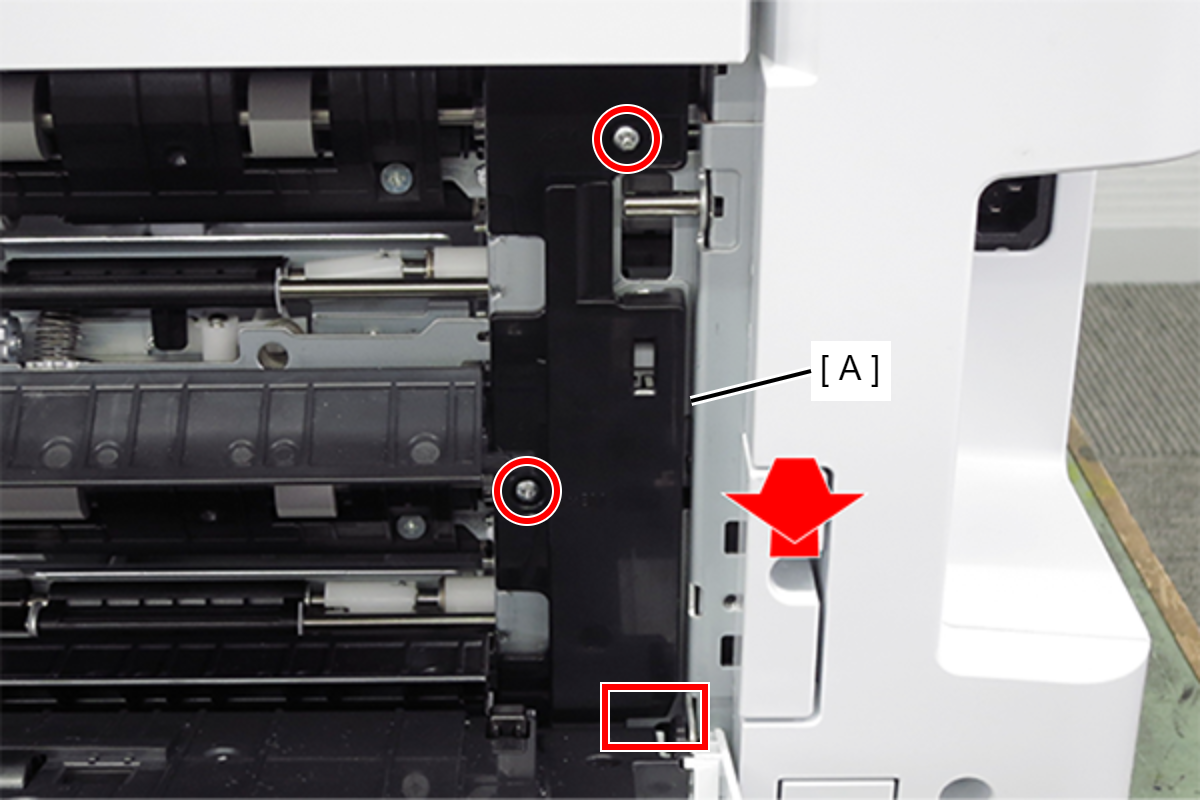

  6. 拆下2颗螺丝。(S1:)
  7. 沿箭头方向滑动连接器盖（A），释放卡钩并将其拆下。
    • S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
    Assembly / 組み立て

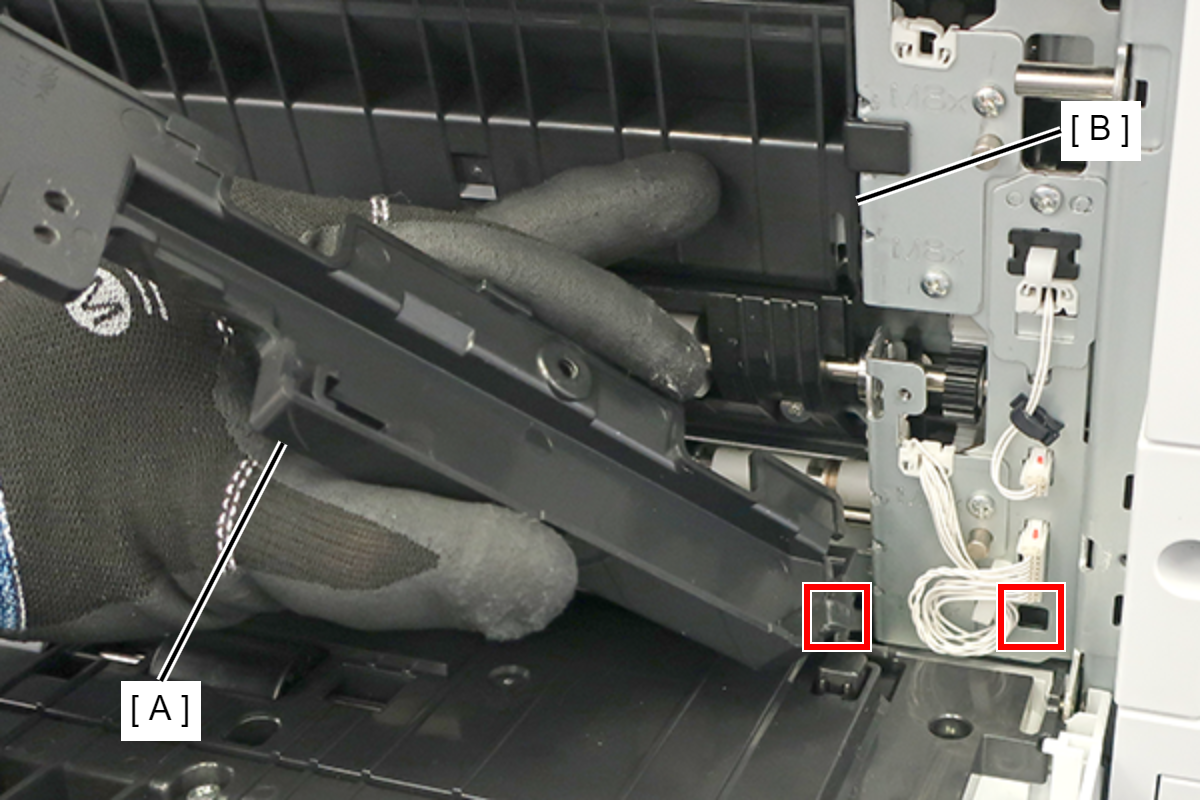

    将连接器盖（A）的卡钩插入主机的孔中，在握住进纸导轨（B）的同时安装。
  8. 从继电器连接器拆下电缆（A）。

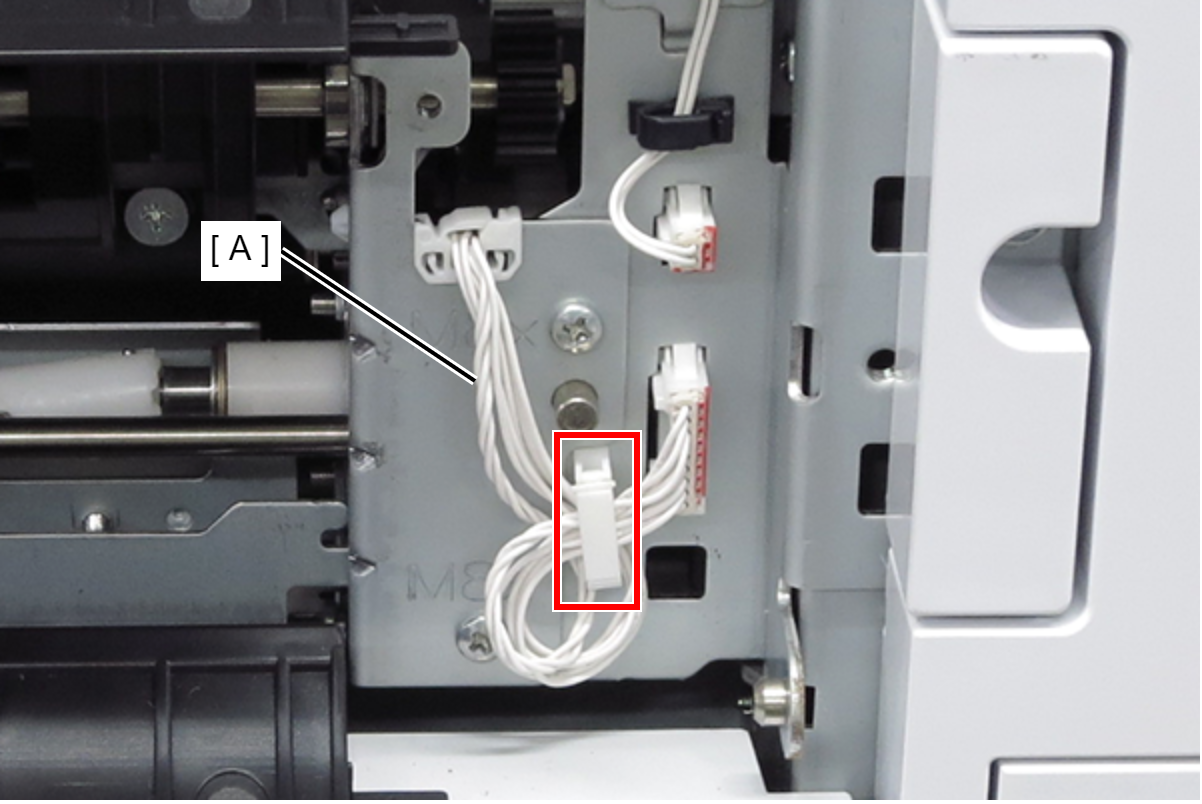

  9. 从卡箍释放电缆（A）。

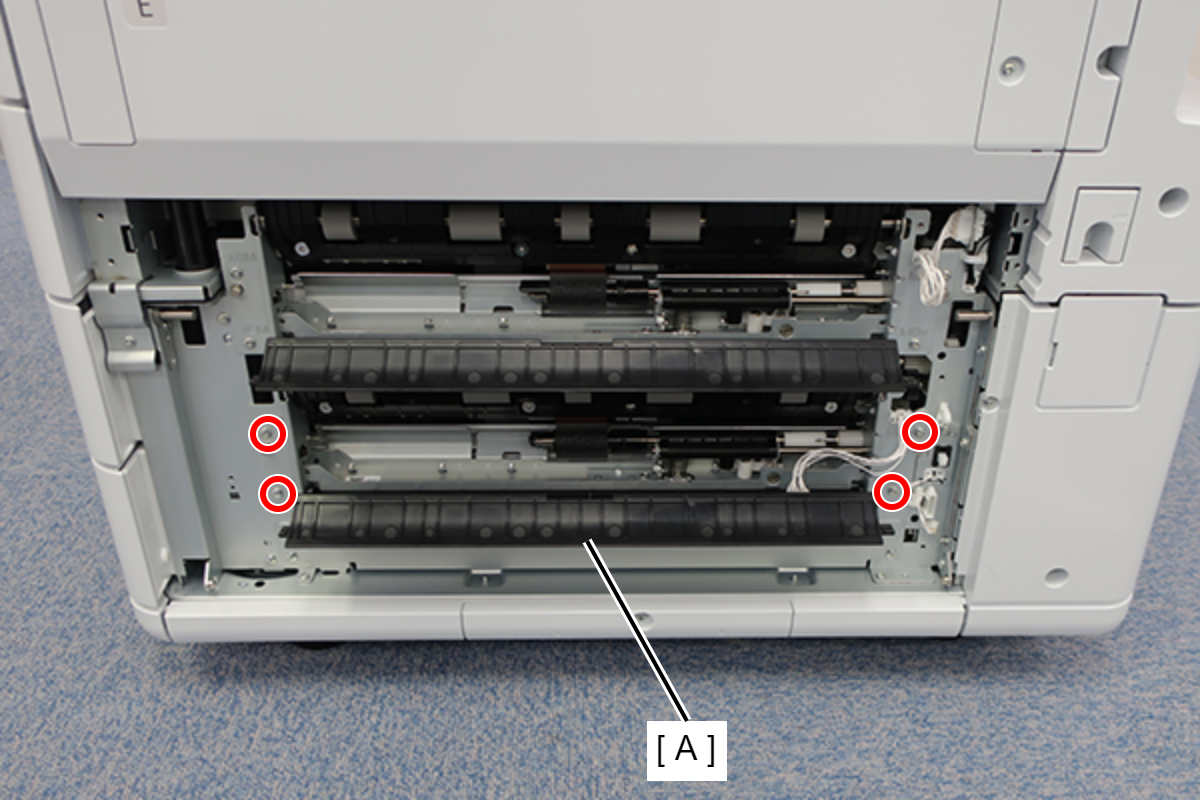

  10. 拆下4颗螺丝。(S11:)
    • S11: C.B.SCREW, 3X8, F/ZN3C
  11. 从左轴拆下C2搓纸单元（A），将其沿箭头方向拆下。
