防静电刷
- 拆下4颗螺丝,然后拆下副右盖(A)。(S7:
)
- S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C
- 拉动控制杆并打开右门单元(A)。
遵循以下步骤拆下连接器盖(A)。
1.释放定位销。
2.沿红色箭头方向滑动。
3.沿蓝色箭头方向滑动,释放卡钩。Caution / 注意
当皮带支架拆下、皮带单元从正常位置降低时,不要关闭右门单元(D1)。
右门可能不会打开。在这种情况下,需要从主机拆下右门单元。Assembly / 組み立て
将连接器盖(A)的3个卡钩插入主机的定位孔中。
从连接器拆下两根电缆(A)。
Assembly / 組み立て
沿图中所示方向连接粉色电缆。
- 拆下两颗螺丝,然后朝自己的方向拆下左皮带支架(A)。(S9:
)
- S9: C.B.SCREW, 3X6, F/ZN3C
Assembly / 組み立て
将主体框架板(B)装在左皮带支架(A)的两个凹槽中。
- 拆下1颗螺丝。(S9:
)
- S9:C.B.SCREW, 3X6, F/ZN3C
- 遵循以下步骤解锁右皮带支架(A)上的2个卡钩。
1.沿红色箭头方向滑动皮带支架(A)。
2.在沿红色箭头方向滑动的同时,将其沿蓝色箭头方向移动,释放2个卡钩。 向前滑动右皮带支架(A),将其拆下。
Caution / 注意
当皮带支架拆下、皮带单元从正常位置降低时,不要关闭右门单元(D1)。
右门可能不会打开。Assembly / 組み立て
将主体框架板(B)装在右皮带支架(A)的两个凹槽中。
- 拆下1颗螺丝并拆下连接器盖(A)。(S1:
)
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
Assembly / 組み立て
安装连接器盖(A)时,将卡钩插入主体框架的孔中,并把电缆(B)放在内部(C)。
- 从连接器拆下2根电缆(A),将其从卡箍释放。
- 拉动控制杆(A),打开皮带单元(B)。
- 拆下C形环(A)。
从皮带单元(B)的轴拆下皮带臂(C)。
Caution / 注意
拆下皮带臂(C)时,皮带单元(B)会掉落。
拆下皮带臂(C)时应握住皮带单元(B)。用双手握住皮带单元(A),将其向前方水平地拉出。
沿对角线方向倾斜左侧,拆下皮带单元(A)。
Caution / 注意
不要触摸皮带单元的皮带表面(A)。
注意不要掉落皮带单元侧面的弹簧(B)将其弄丢。
Assembly / 組み立て
将皮带单元(A)的两个轴承插入框架导轨中。
- 拉动控制杆并打开D3单元(A)。
遵循以下步骤拆下连接器盖(A)。
1.按下并提起卡钩(红色)以释放定位销(蓝色)。
2.从主机拆下连接器盖(A),并且避开皮带臂(B)。- 从两个连接器(A)拆下两根电缆(B)。
- 从卡箍释放电缆。
- 从电缆导管(A)上和导管外面的三个卡钩释放电缆(B)。

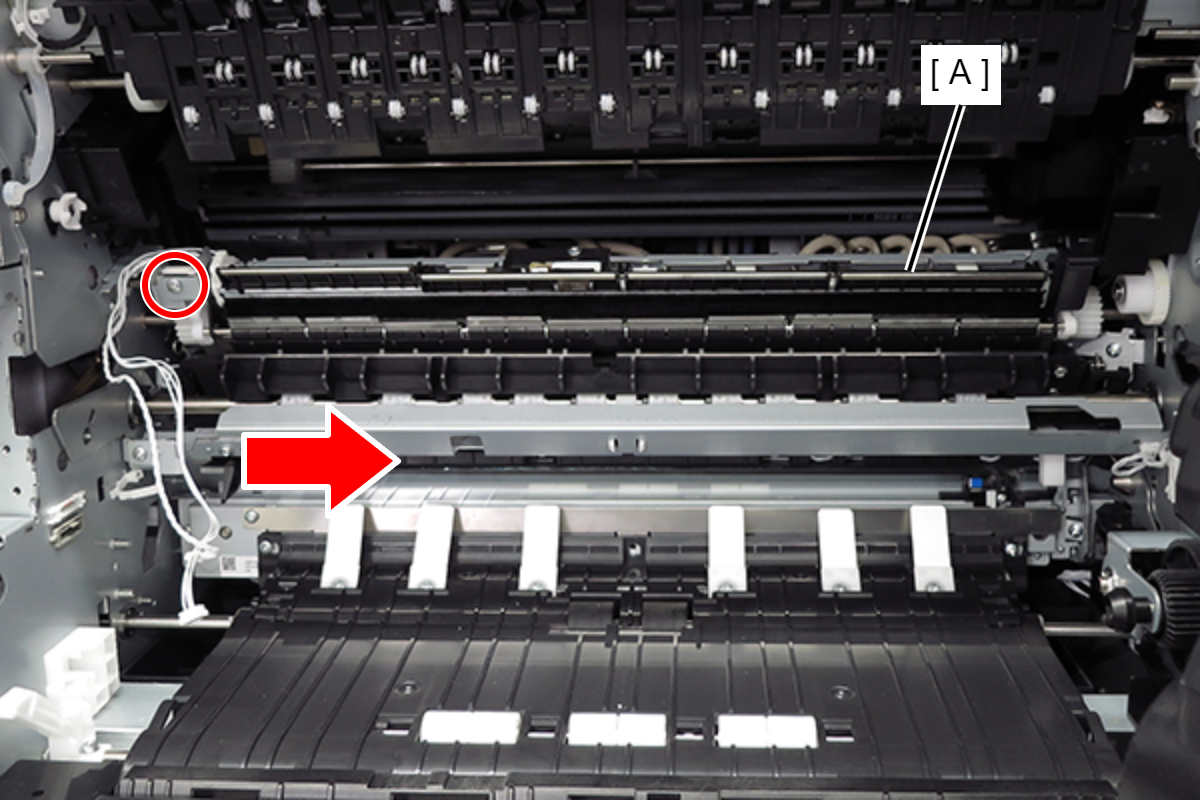

- 拆下固定防静电刷单元的螺丝(A),将其沿箭头方向滑动。(S1:
)
- S1:C.B.STITE R, SCREW, 3X8, F/ZN3C
Assembly / 組み立て
向上推左凸轮(A)后,沿蓝色箭头方向滑动防静电刷单元(B)进行安装。
向上滑动防静电刷单元(A),从导轨(B)的凹槽拉出防静电刷单元(A)的轴,将其拆下。
