下部单元

拆下2颗螺丝并拆下托盘组件（A）。
- : 4x8DC/BK/P
打开盒盖（A）并拆下订书钉盒（B）。

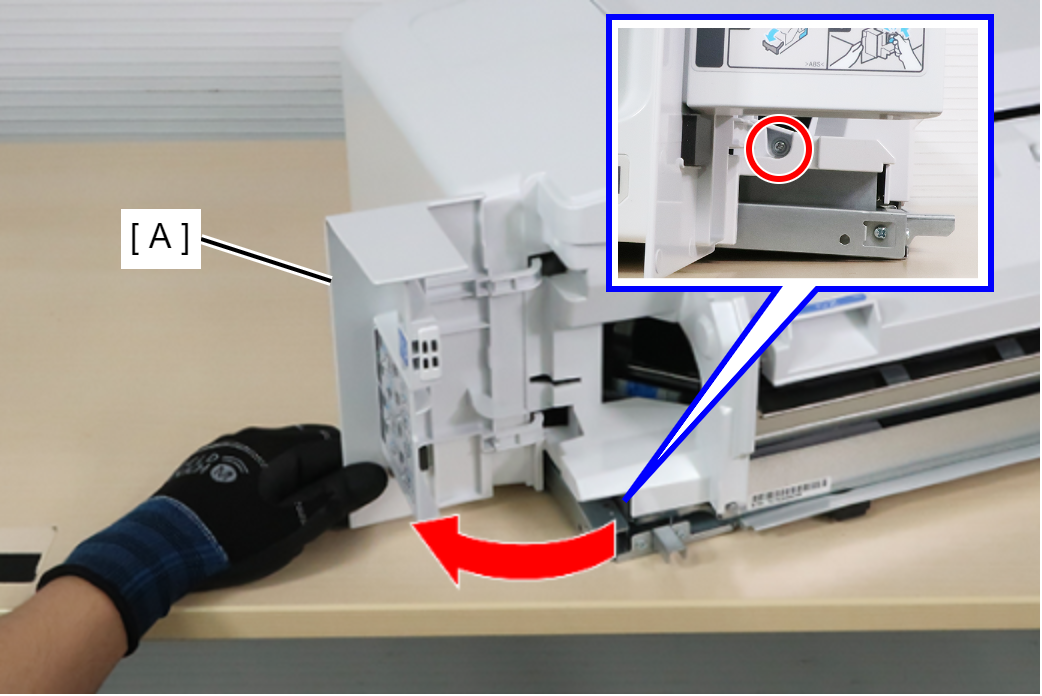

拆下前外罩（A）的1颗螺丝。(SX: )
- SX: ---
打开盒盖（A），拆下固定前外罩的螺丝。(SX: )
- SX: ---

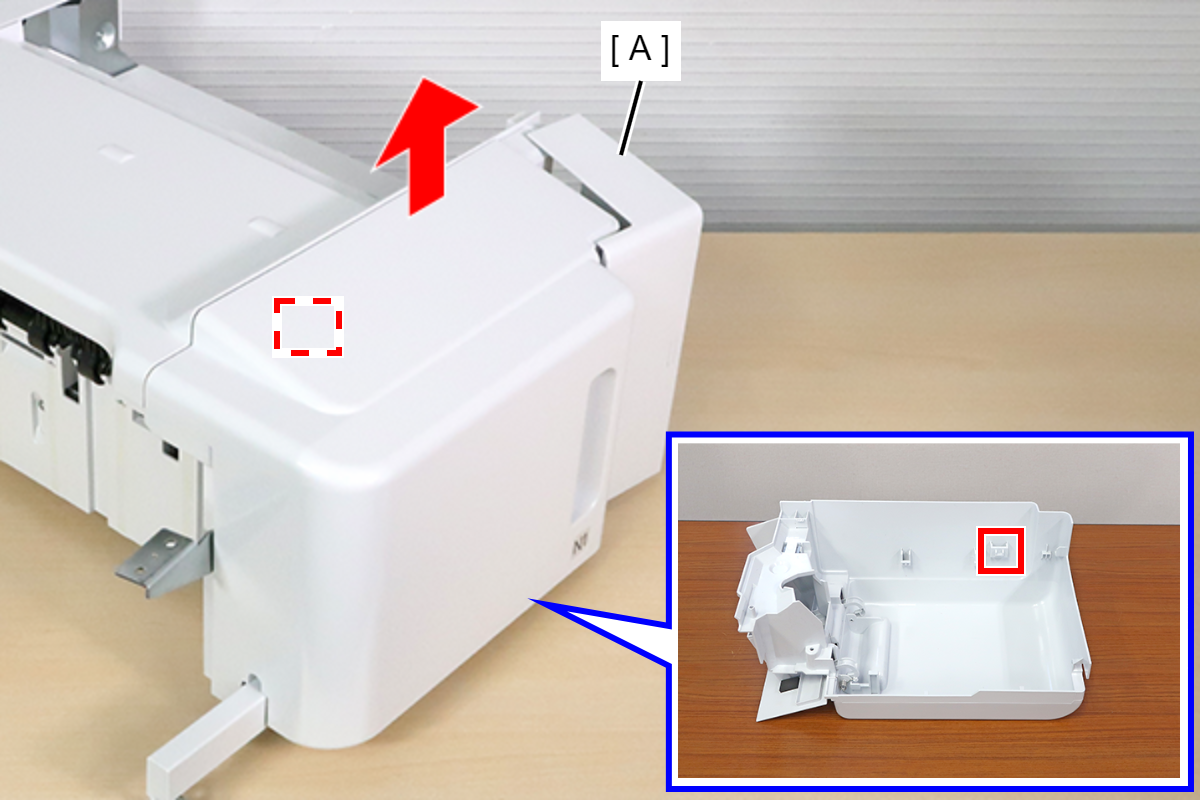

提起前外罩（A）将其解开。

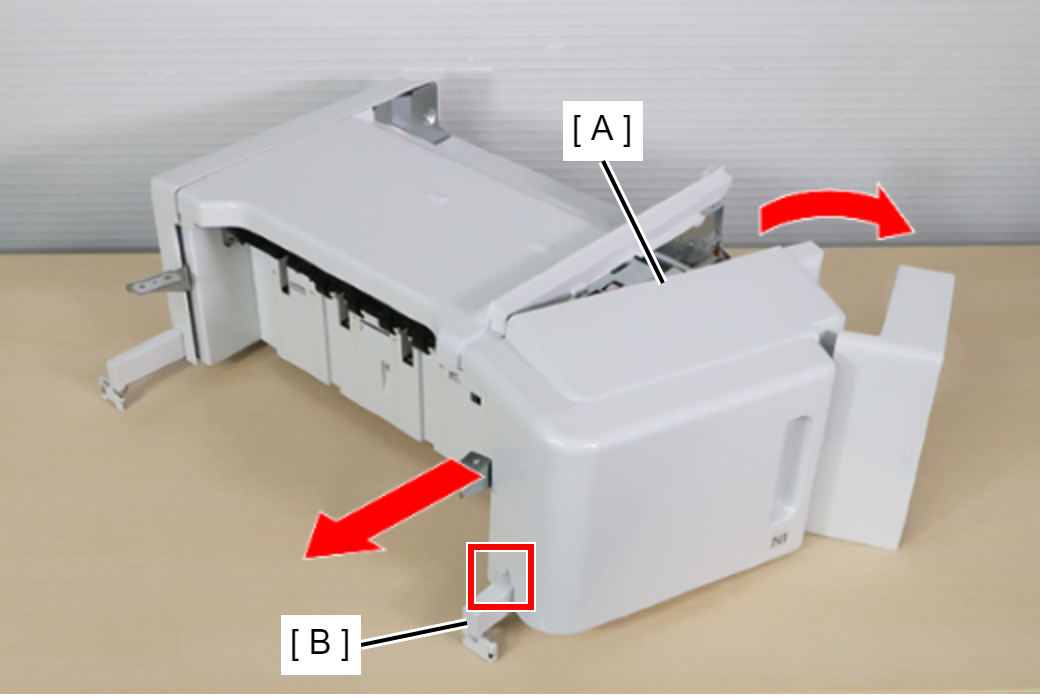

打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。

Check Point / チェックポイント

注意前外罩（A）很容易被内侧的拉伸弹簧夹住。

Assembly / 組み立て

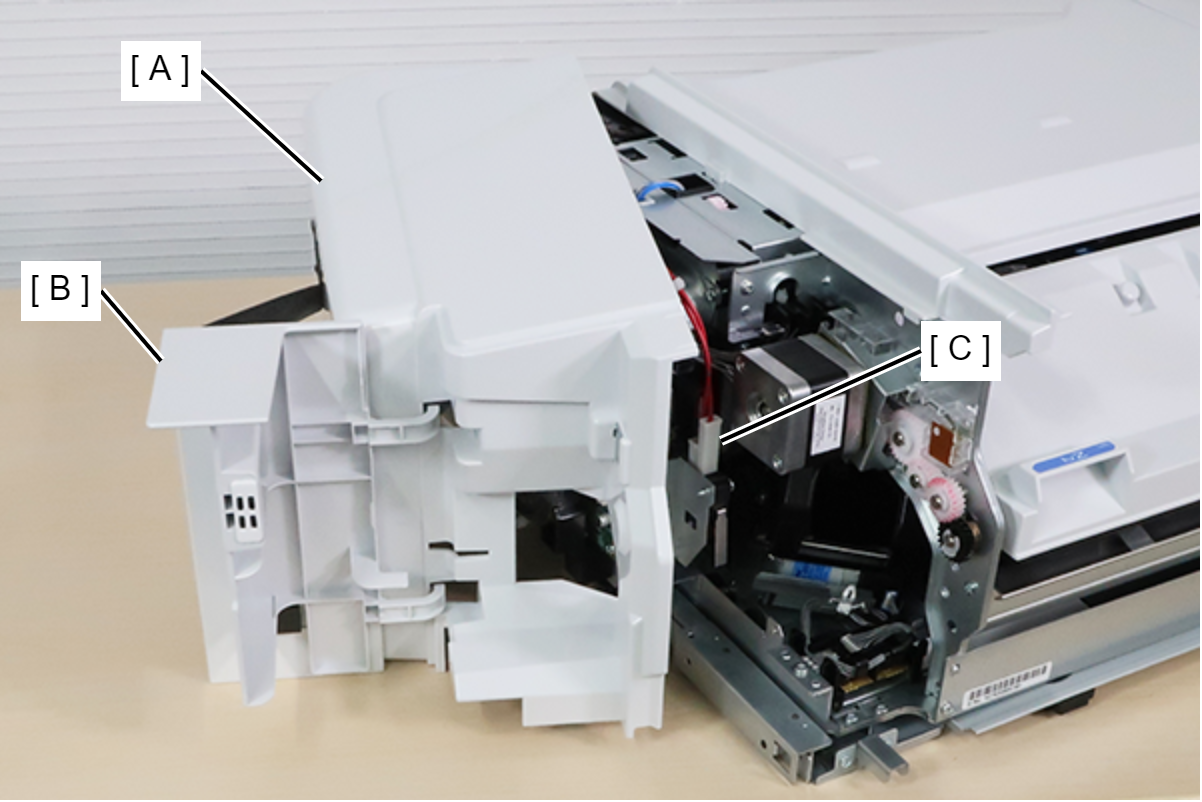

安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。

使用平头（-）螺丝刀，从电缆导管（A）拆下三个支架。

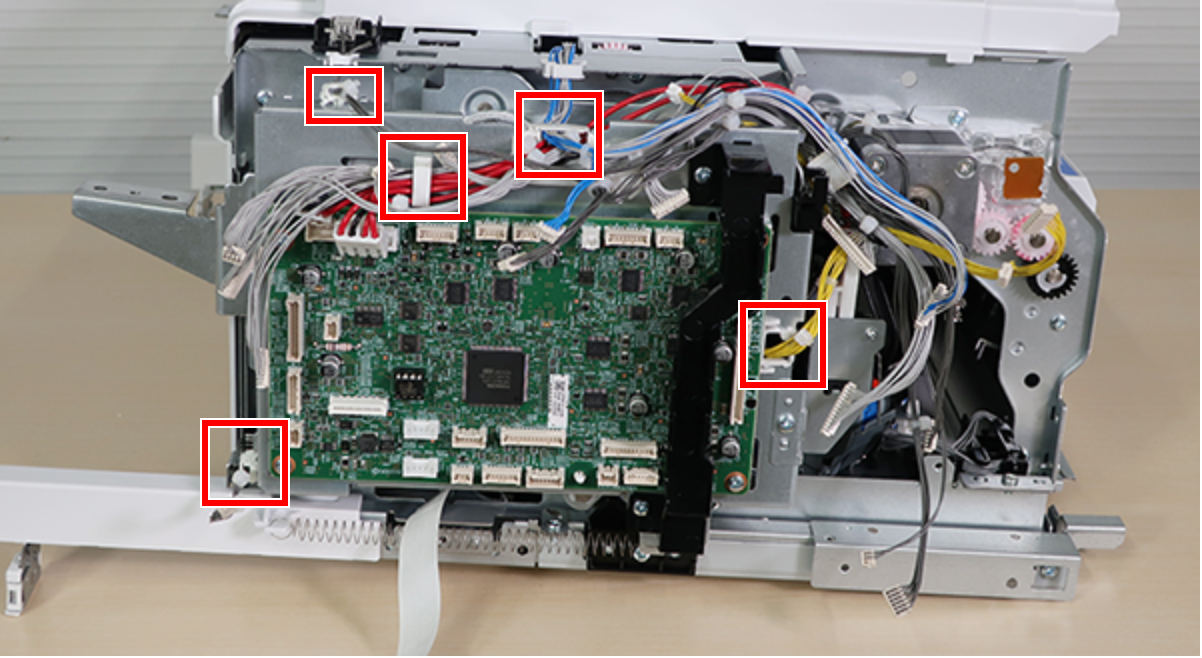

从主板（A）断开所有电缆和FFC。
从电缆导管（A）释放所有电缆。
释放FFC卡箍（A）。
从5个卡箍释放电缆。

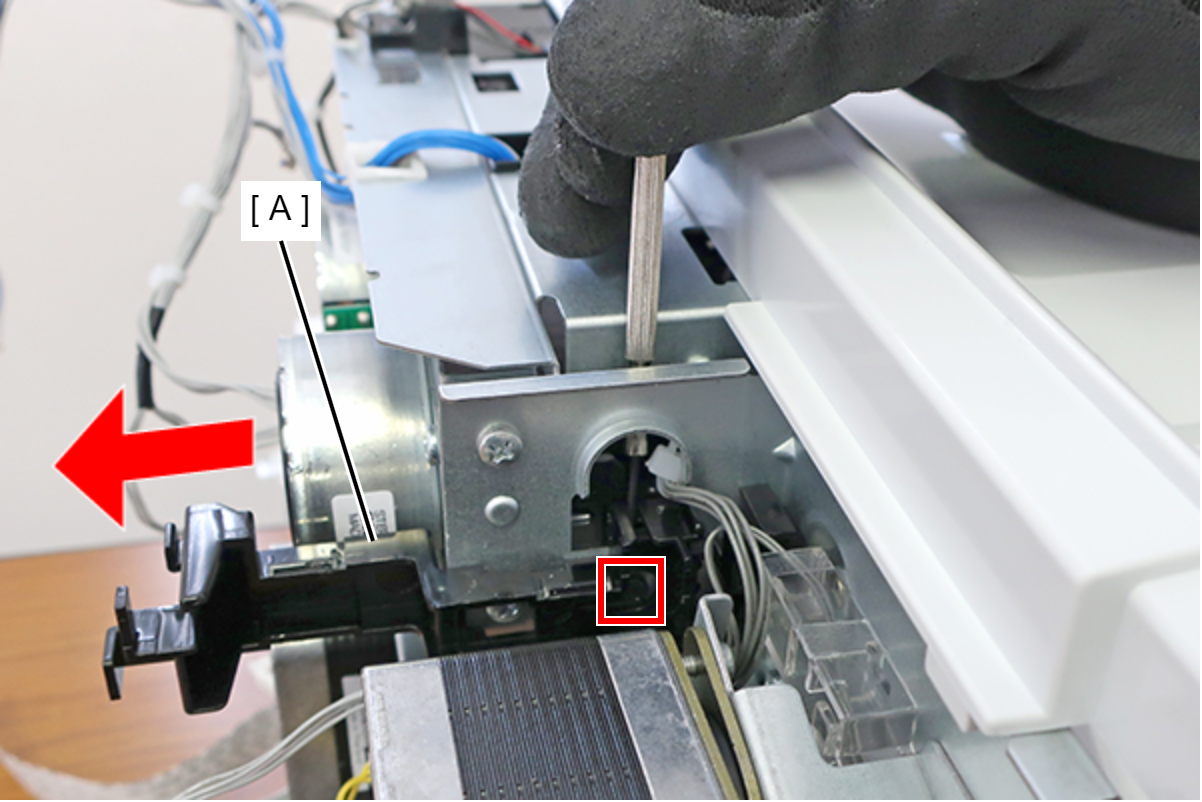

拆下1颗螺丝，朝产品方向旋转盖打开传感器（A）以拆下定位销，将其向上提起并拆下。(SX: )
- SX: ---
拆下拉伸弹簧（A）。
拆下固定主板组件（A）的3颗螺丝。(SX: )
- SX: ---

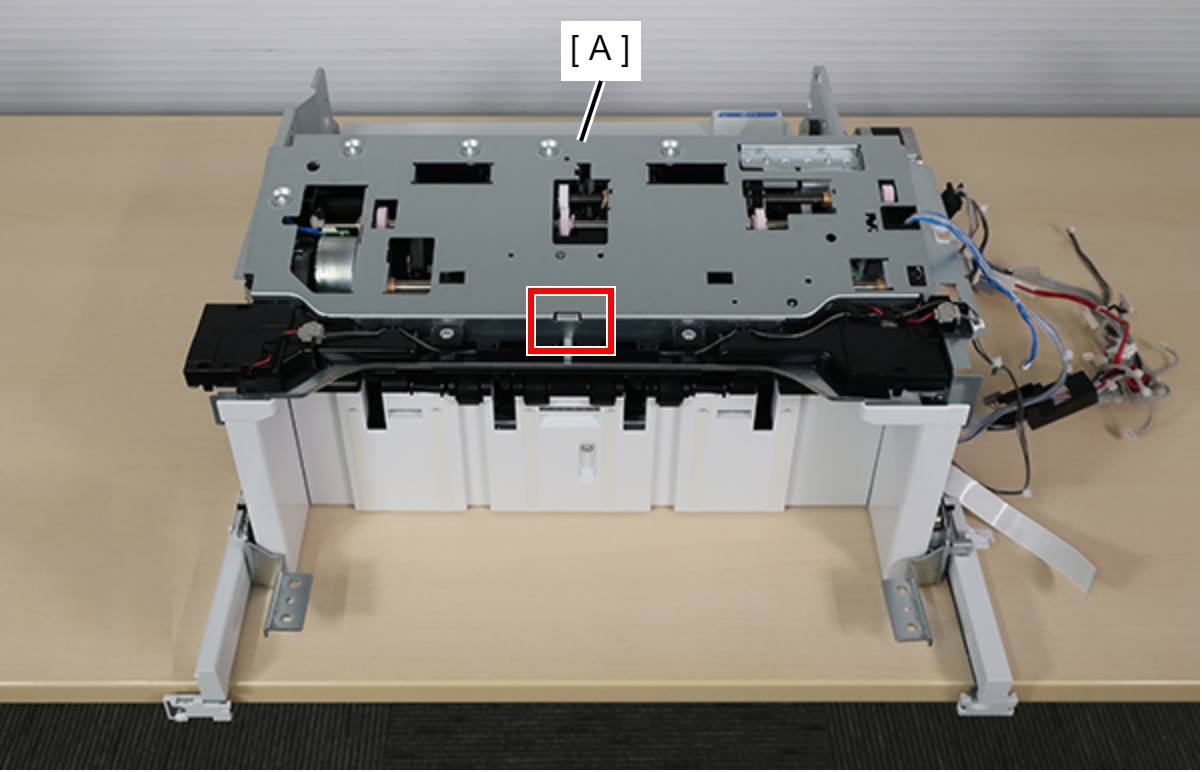

从主板组件（A）的孔中解开电缆导管（B），拆下主板组件（A）。

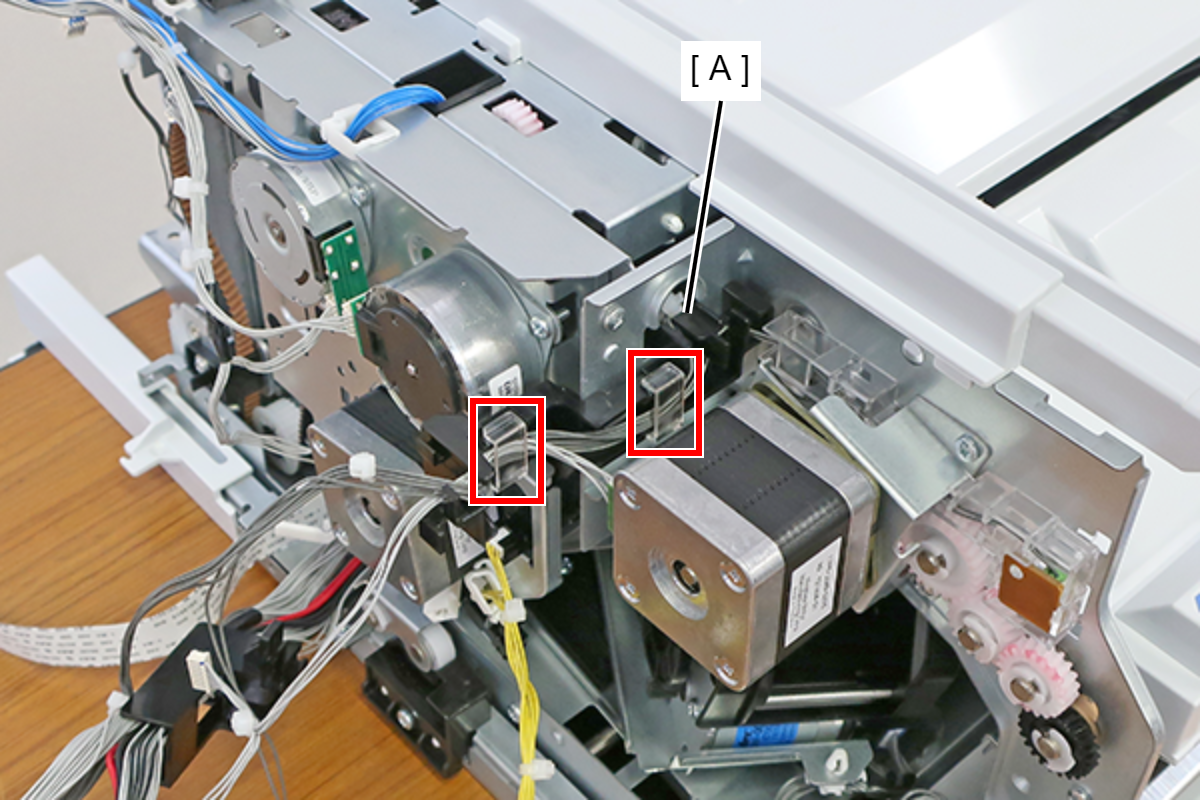

从卡箍释放提升电机（A）电缆。

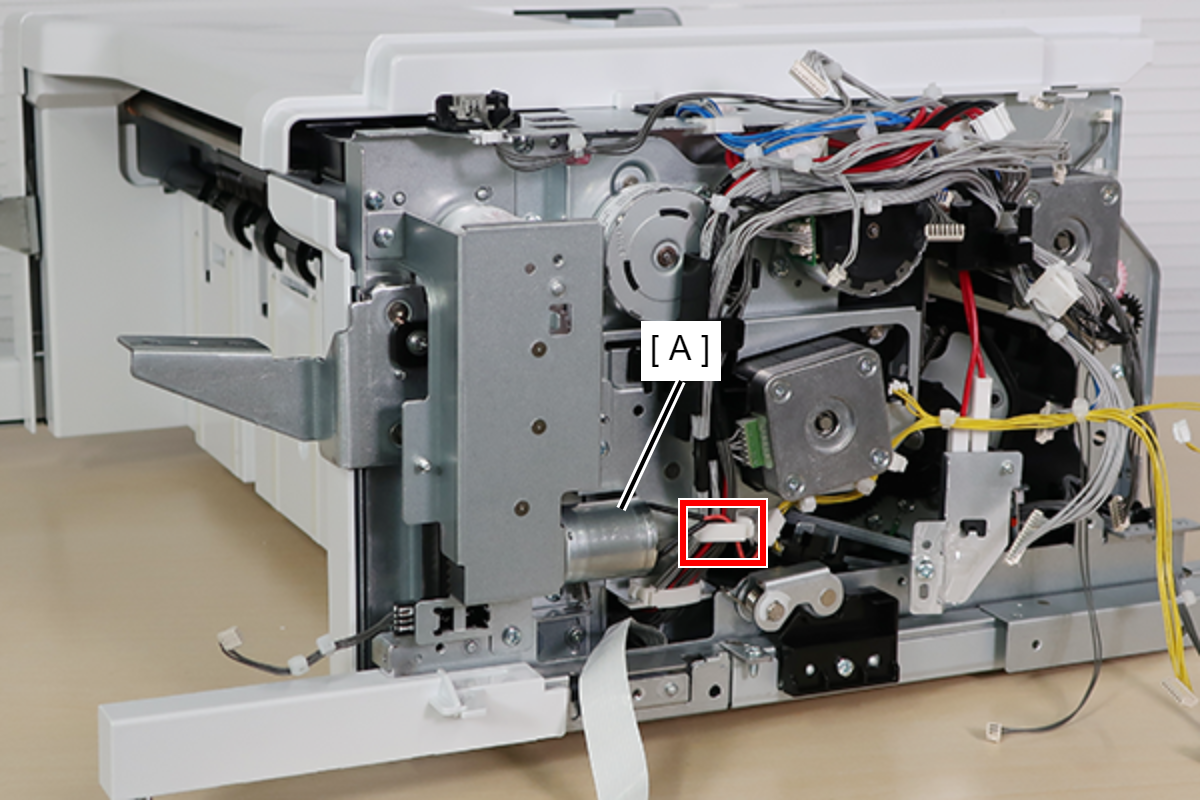

从继电器连接器拆下电缆（A）。

拆下3颗螺丝，然后拆下提升电机组件（A）。(SX:

)

SX: ---

Caution / 注意

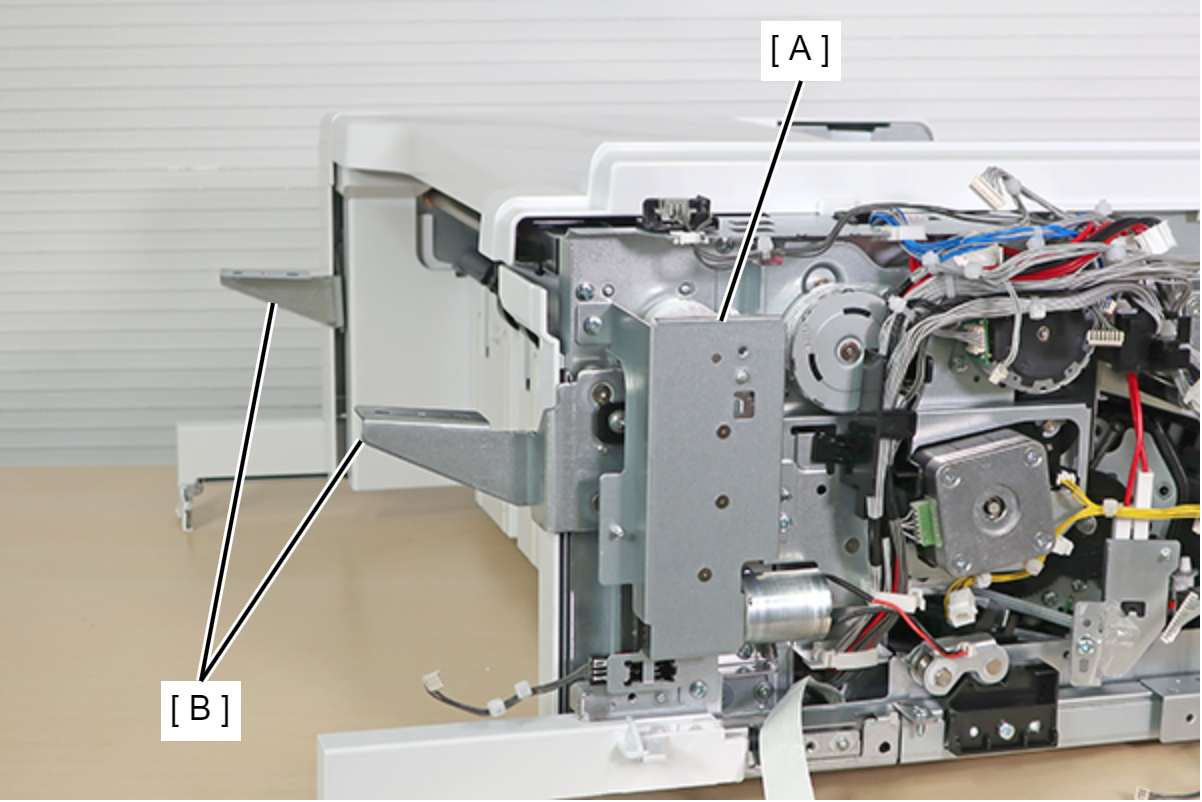

如果拆下了提升电机组件（A），托盘金属板（B）可能松动并掉落。

拆下提升电机组件（A）时，支撑托盘金属板（B），注意不要使其掉落。

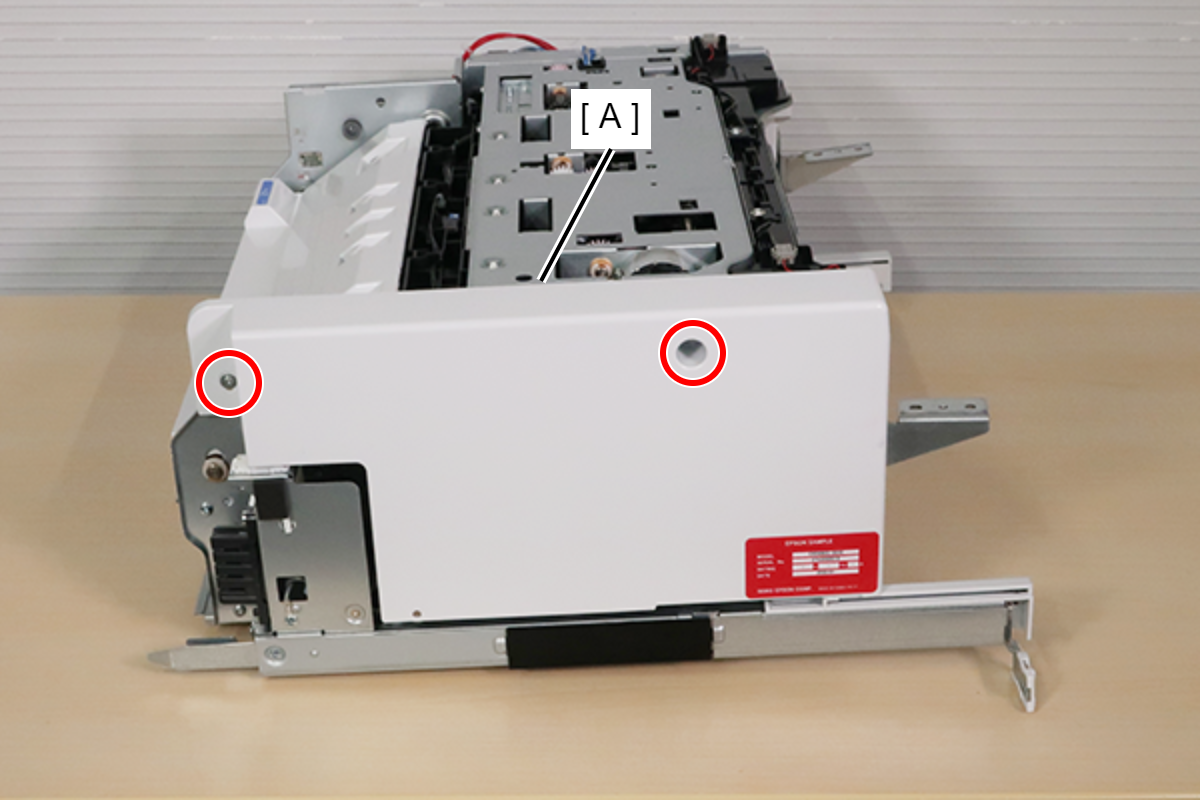

拆下后外罩（A）的2颗螺丝。(SX: )
- SX: ---

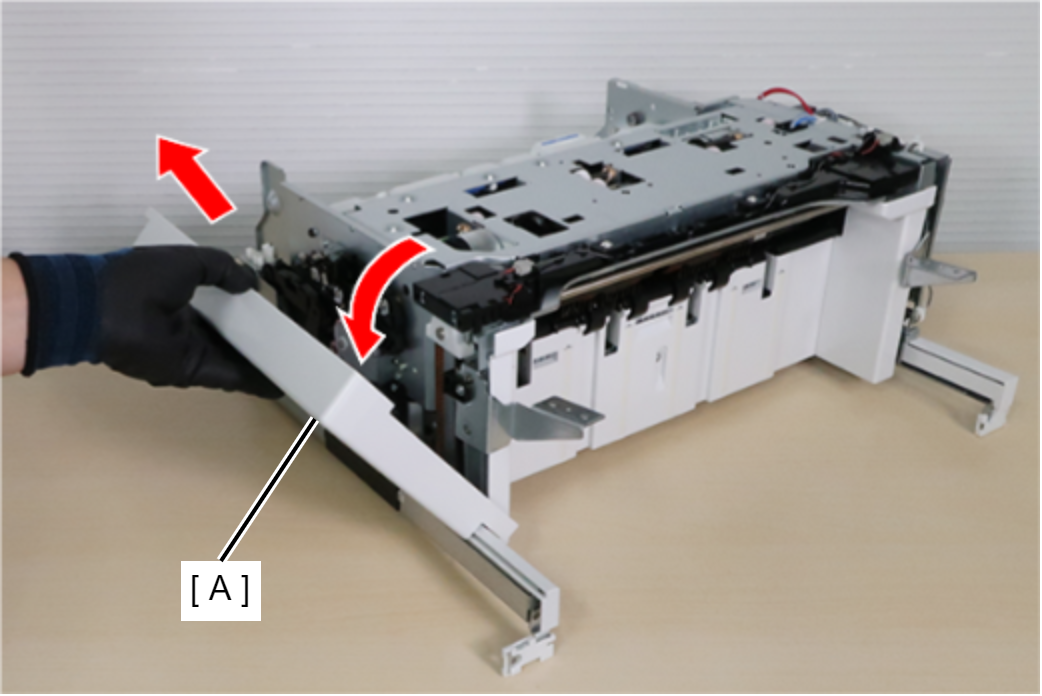

打开后外罩（A）的上侧，将其斜着向上提起并拆下。

Assembly / 組み立て

安装后外罩时，将内卡钩钩住框架（A）。

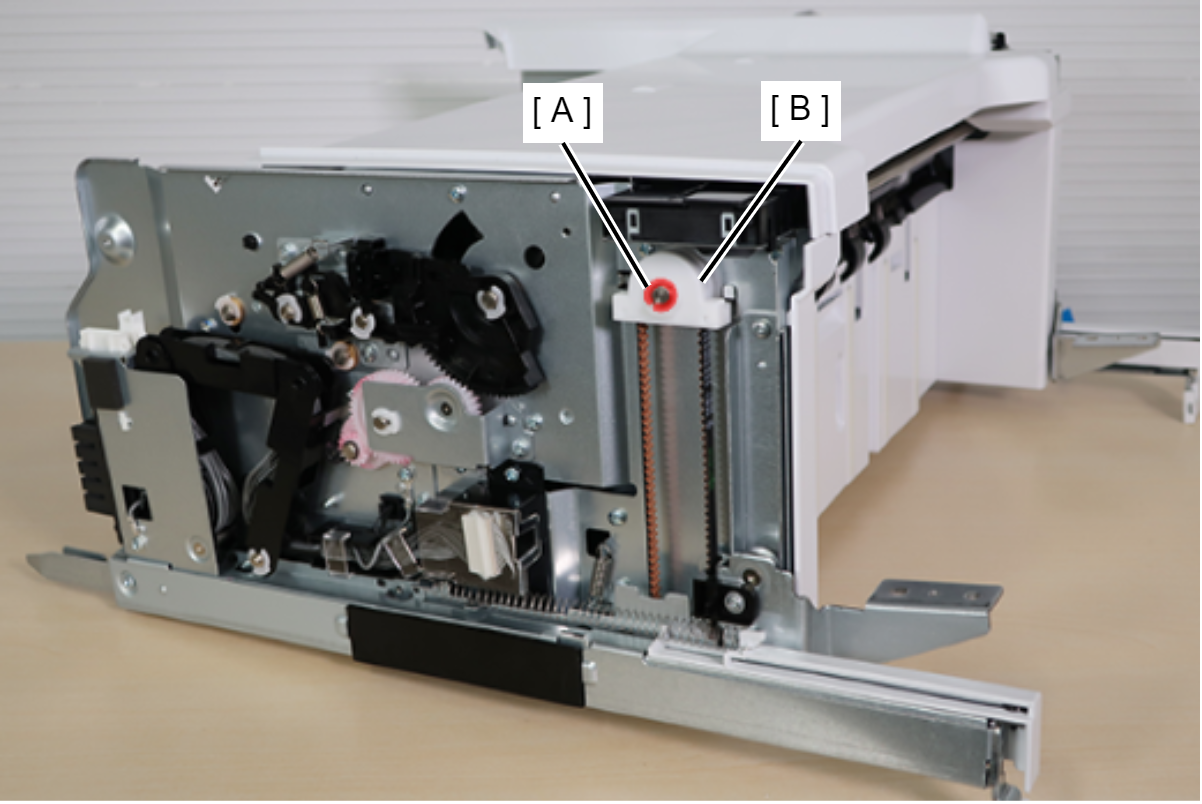

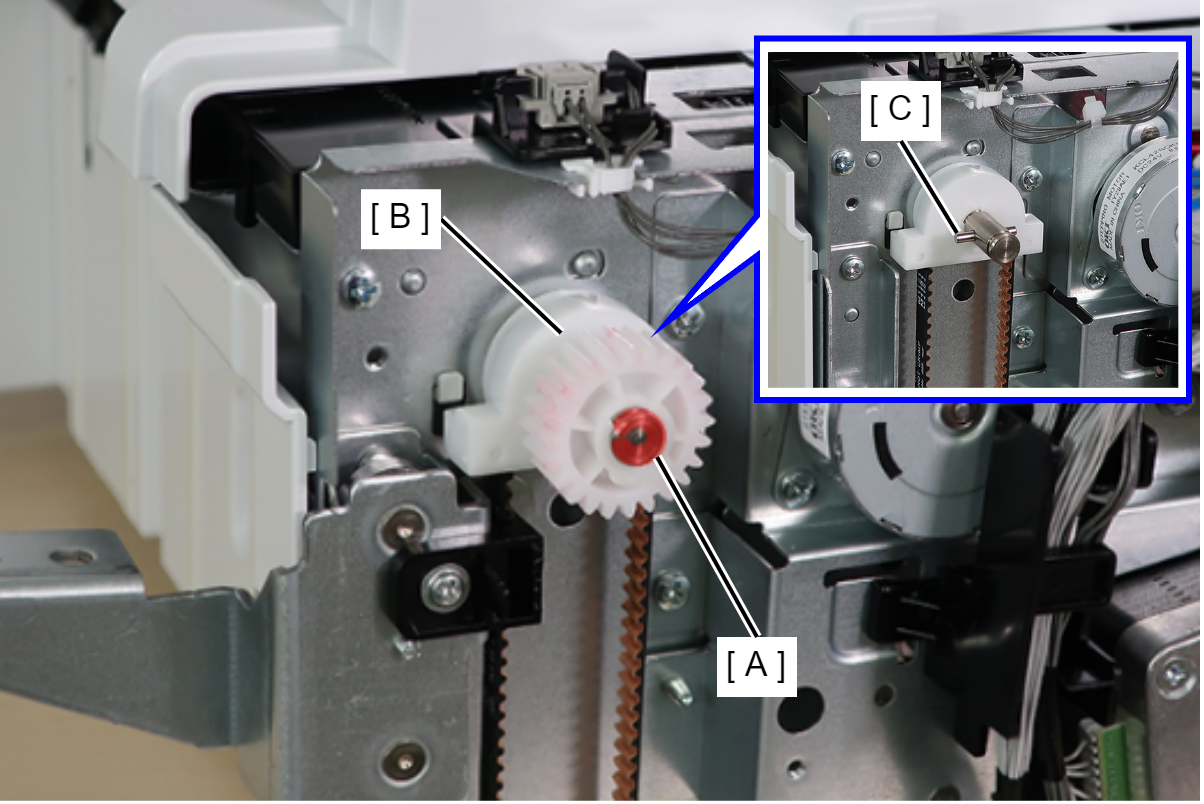

拆下前侧的E形环（A），然后拆下齿轮（B）和固定销（C）。

Caution / 注意

销（A）安装在齿轮内侧，因此拆下齿轮时容易掉落。注意不要掉落或丢失销（A）。
拆下E形环（A），然后拆下支架（B）。

从齿轮拆下正时皮带。

Assembly / 組み立て

安装时使前、后托盘安装板（A）同步。
前、后托盘安装板（A）下降到最低位置后，将正时皮带（B）钩在齿轮（C）上。

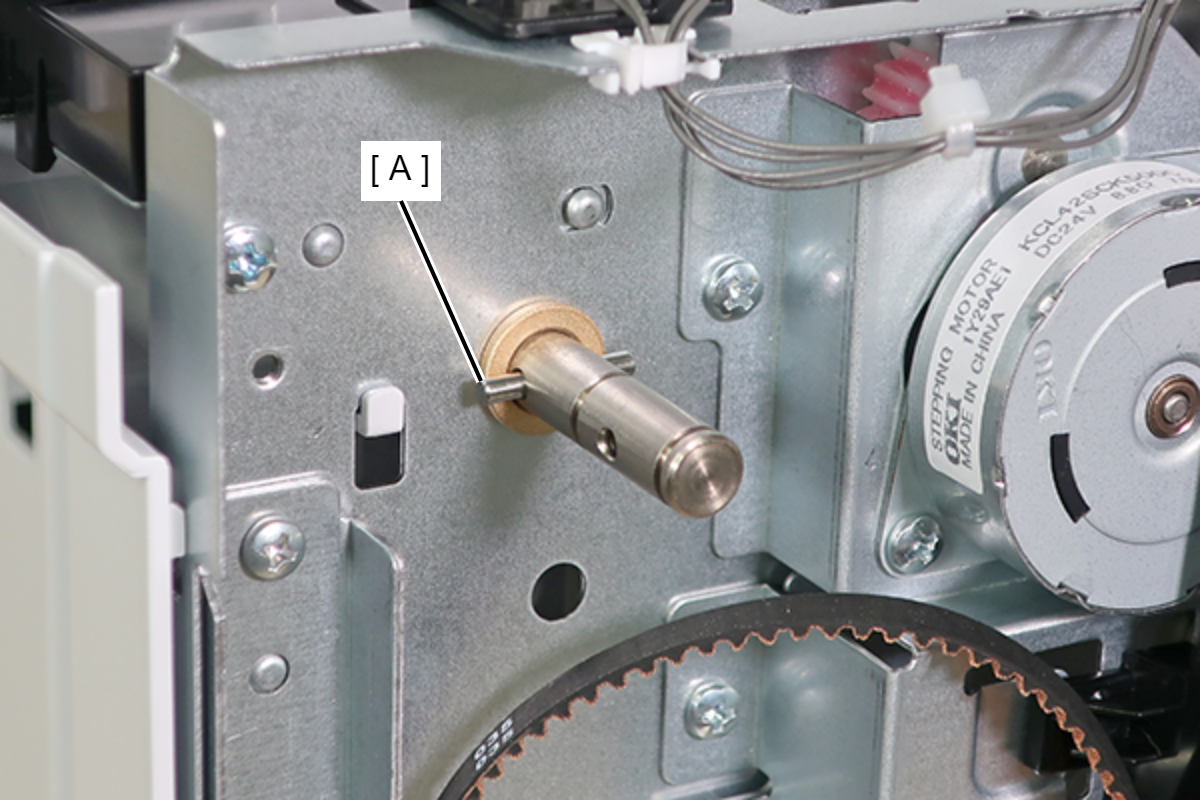

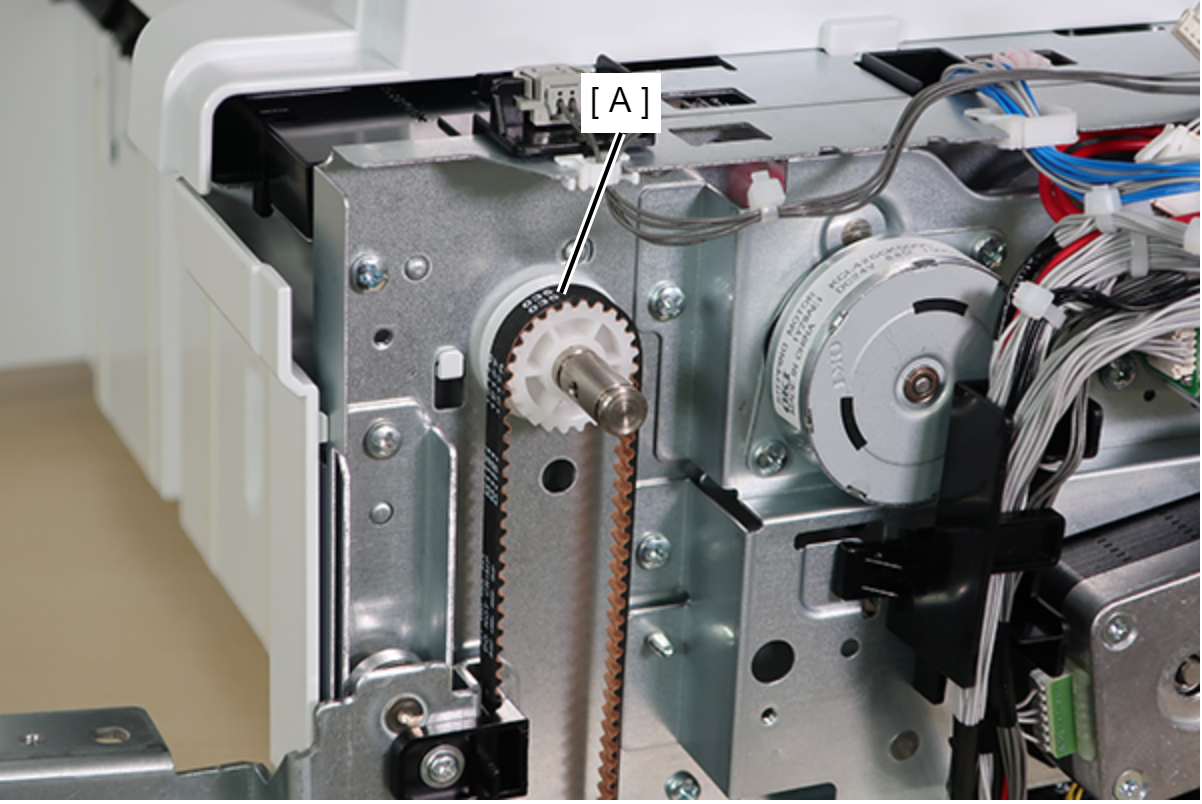

拆下齿轮（A），然后拆下销（B）和轴承（C）。

Caution / 注意

销（A）安装在齿轮内侧，因此拆下齿轮时容易掉落。注意不要掉落或丢失销（A）。
拆下后侧的E形环（A），然后拆下支架（B）。

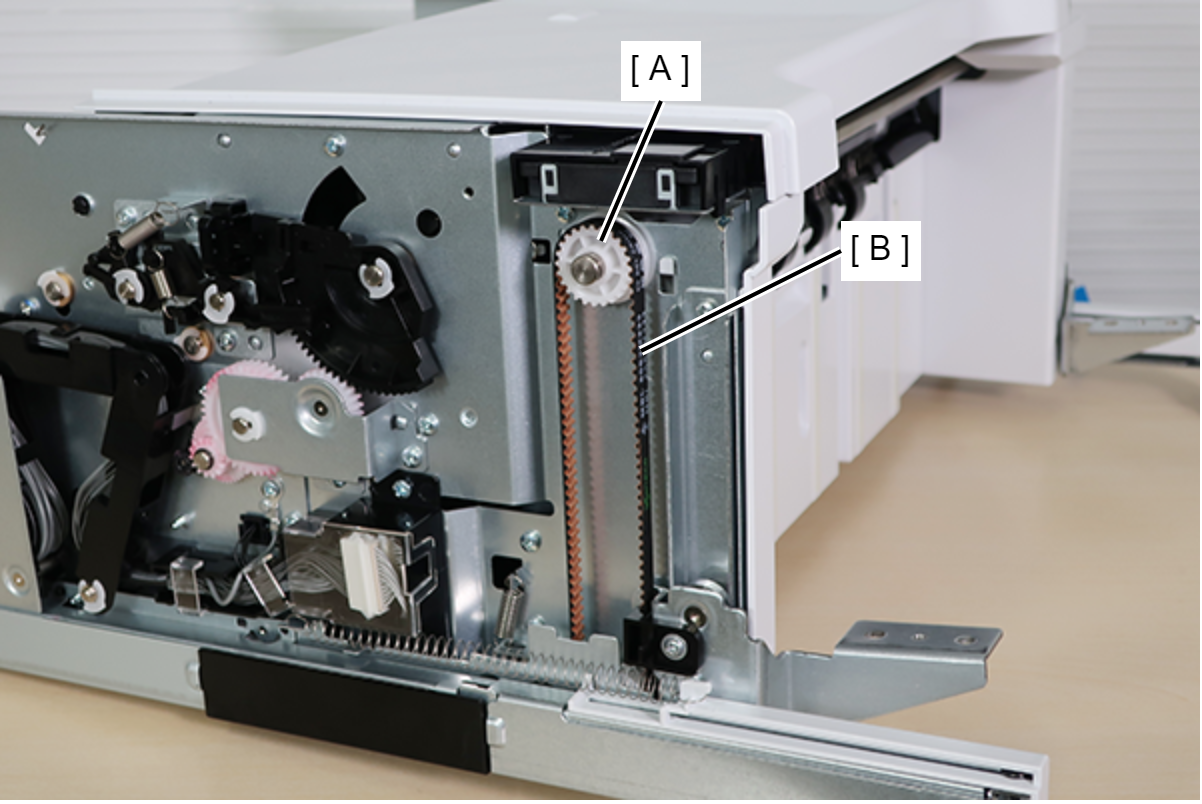

从齿轮（A）拆下正时皮带（B）。
拆下齿轮（A），然后拆下销（B）和轴承（C）。

Caution / 注意

销（A）安装在齿轮内侧，因此拆下齿轮时容易掉落。注意不要掉落或丢失销（A）。

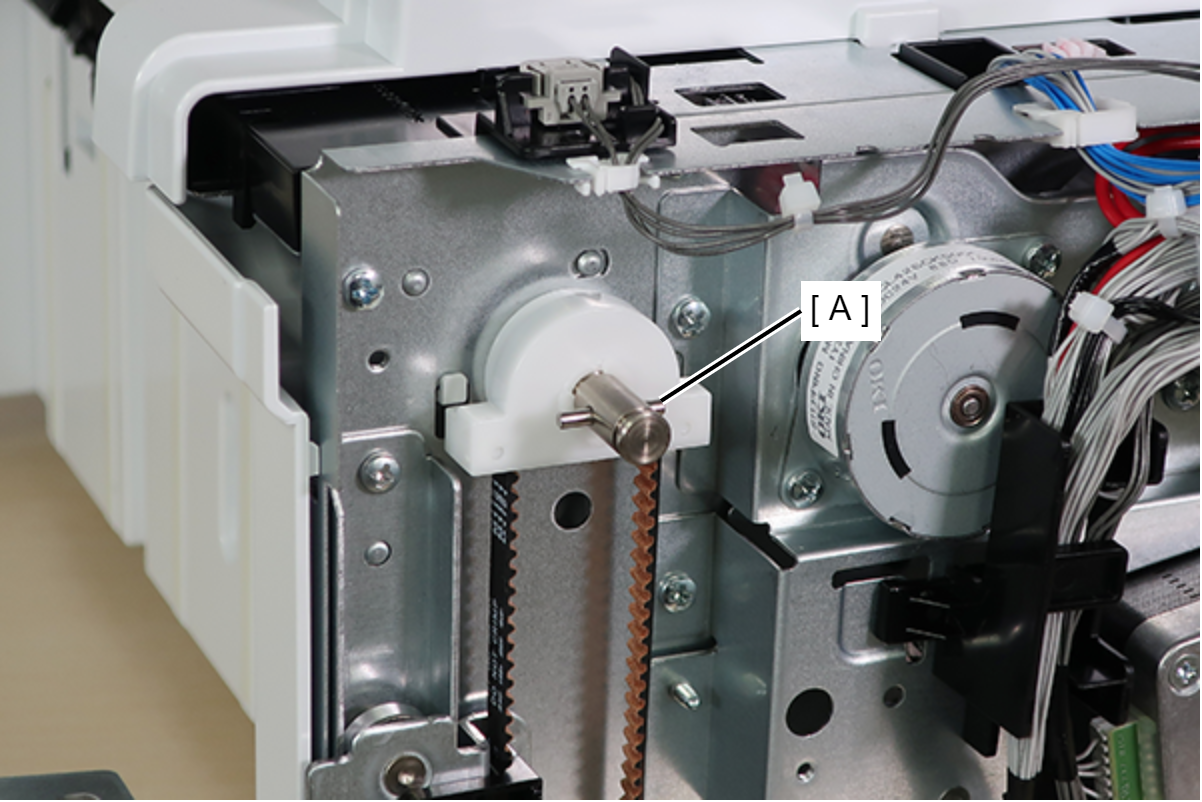

拆下轴（A）。

Assembly / 組み立て

安装轴（A），使有两个凹槽和销孔的一侧（B）朝前。
从装订器字车位置传感器（A）连接器拆下电缆（B）。
向上提起左电缆导管（A），同时从框架后侧推定位销将其释放，然后从框架拆下左电缆导管（A）。

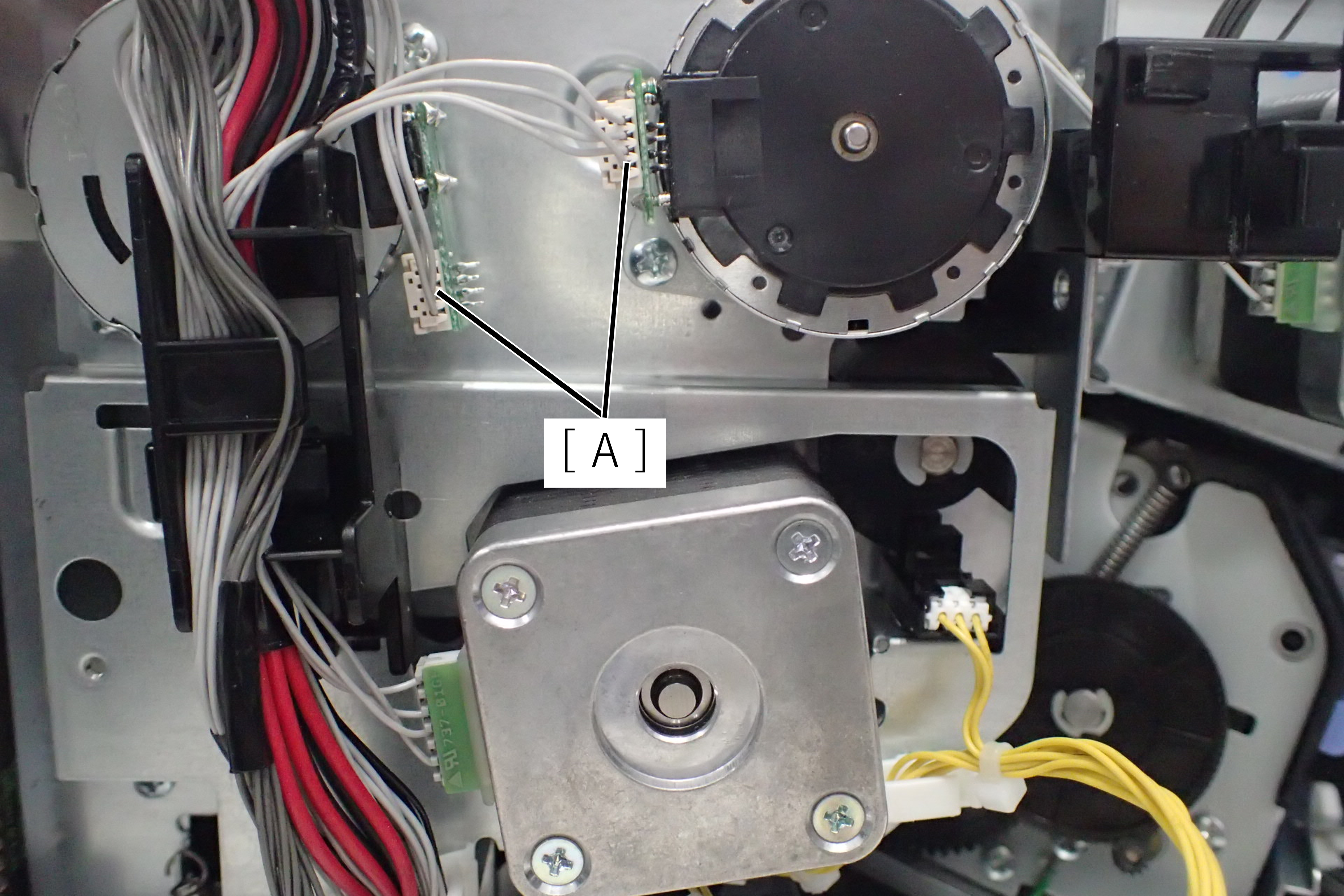

标记连接2台电机的电缆和连接器（A）。

Note / 補足

组装过程中检查电缆和连接器标记，避免插错电缆。
断开连接三台电机的电缆（A），将其从左电缆导管（B）释放。
释放2个卡箍上的电缆。
使用平头工具（例如平头螺丝刀），从右电缆导管（A）拆下两个支架，释放排布到右电缆导管（A）的所有电缆。
使用平头螺丝刀从后侧释放定位销，拆下右电缆导管（A）。

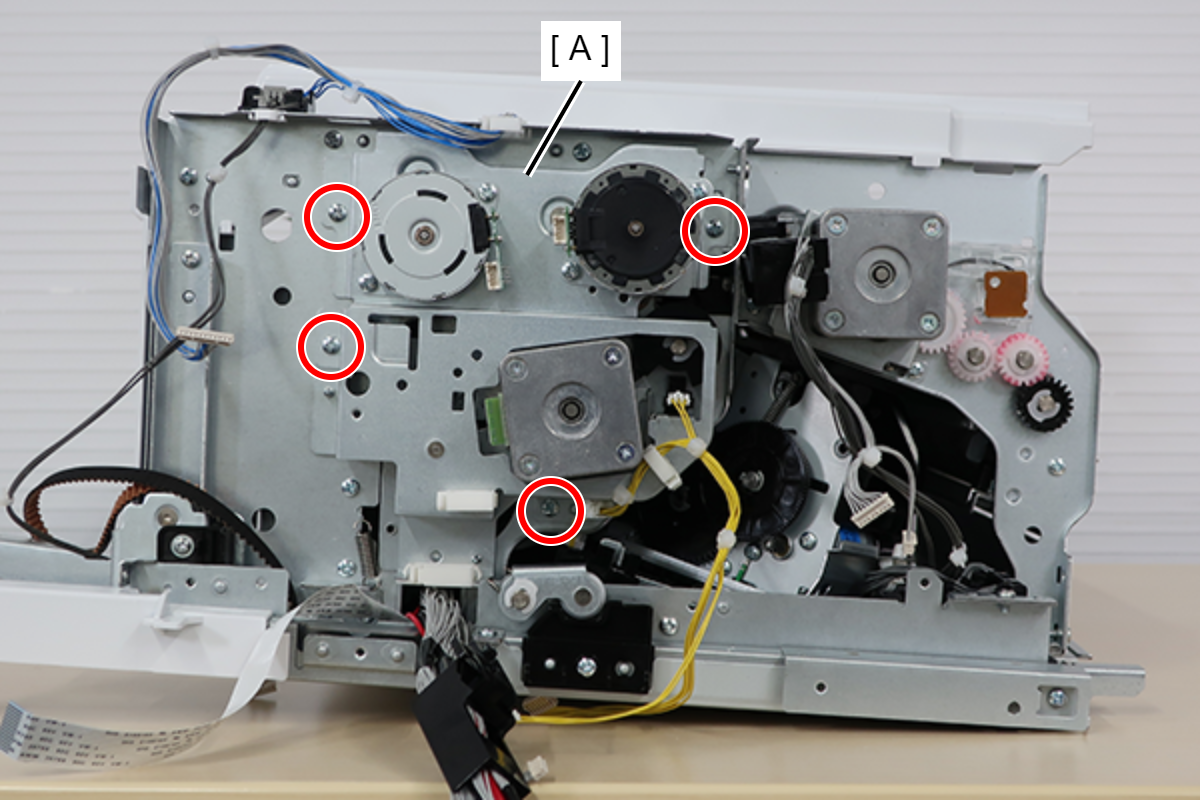

拆下4颗螺丝，然后拆下电机组件。(SX: )
- SX: ---
Assembly / 組み立て

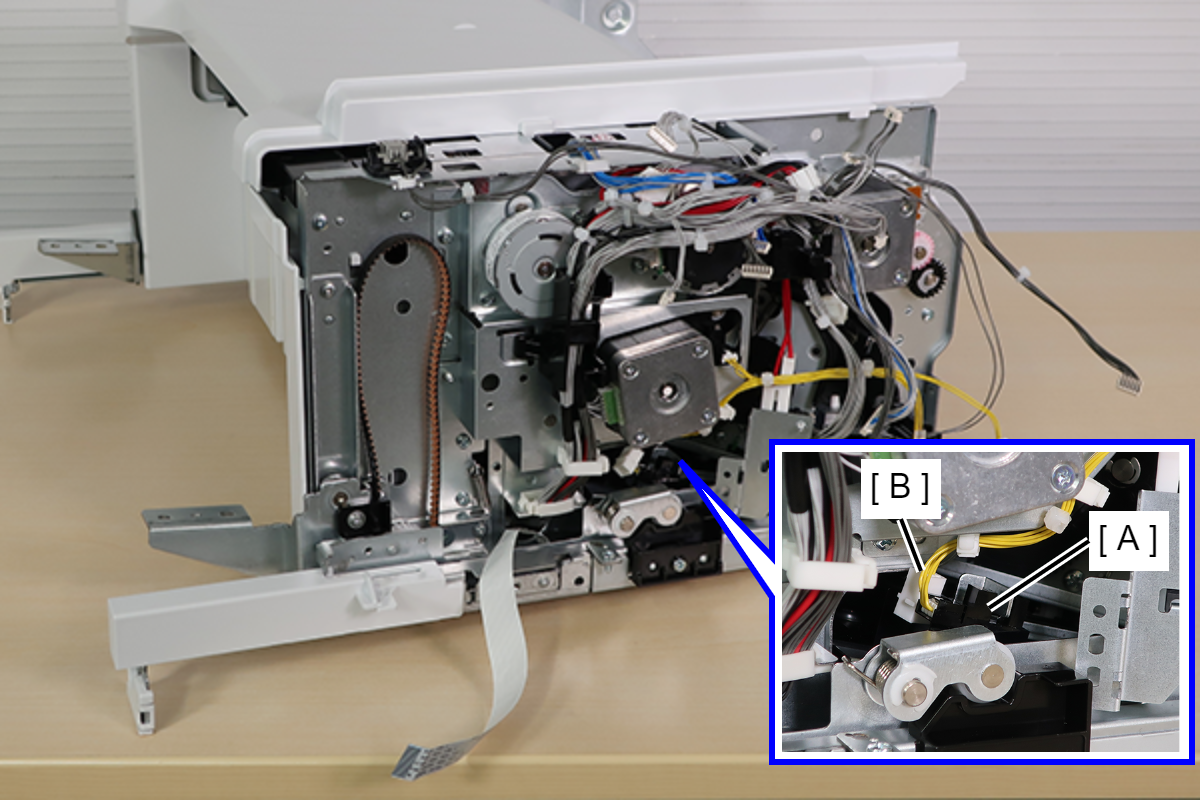

避开凸轮（A）和装订器字车HP传感器（B），使其不会相撞。
拆下E形环（A）。

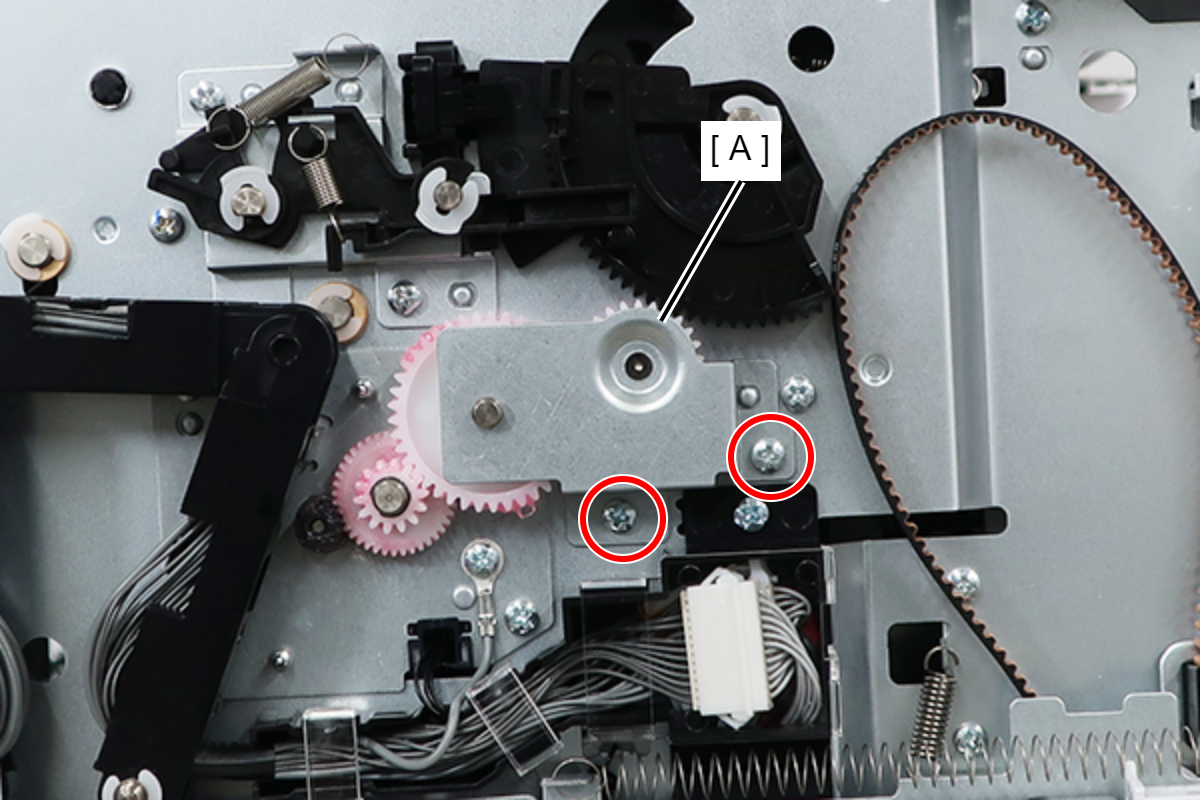

拆下2颗螺丝，然后拆下齿轮组件（A）。(SX: )
- SX: ---
安装E形环（B），防止齿轮（A）脱落。

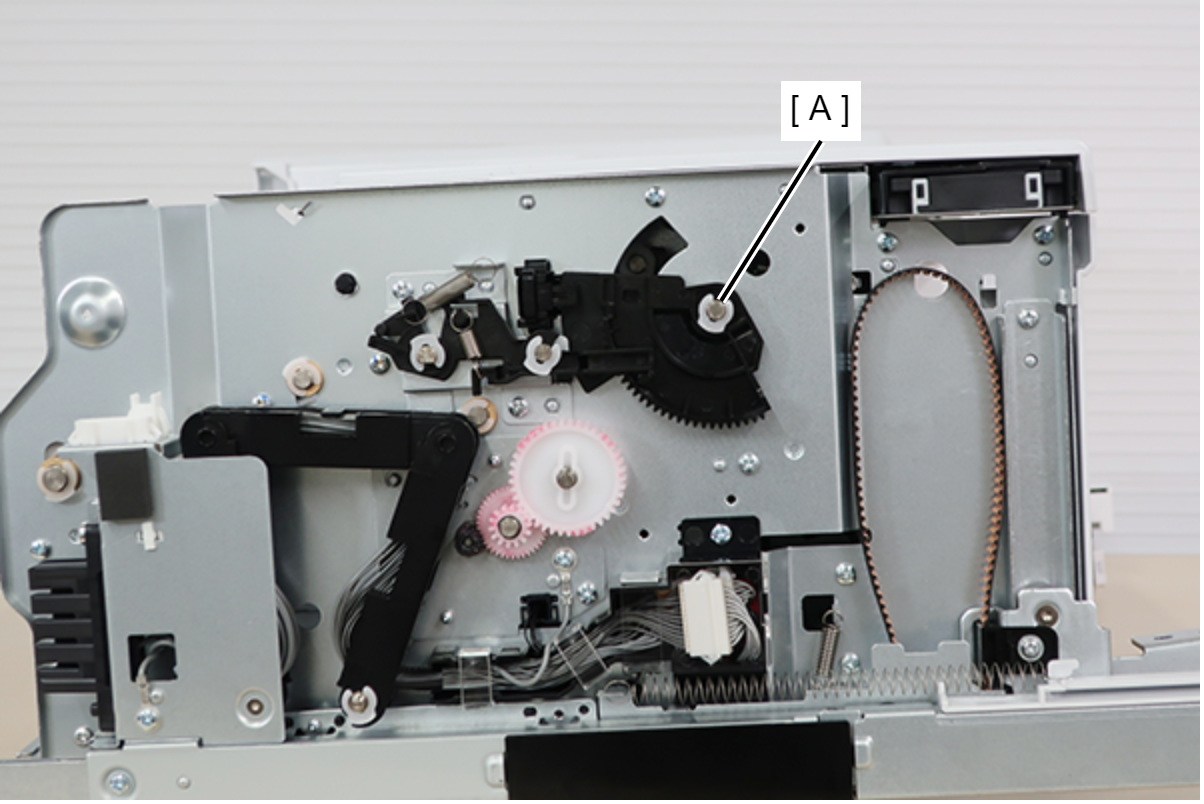

拆下E形环（A）。

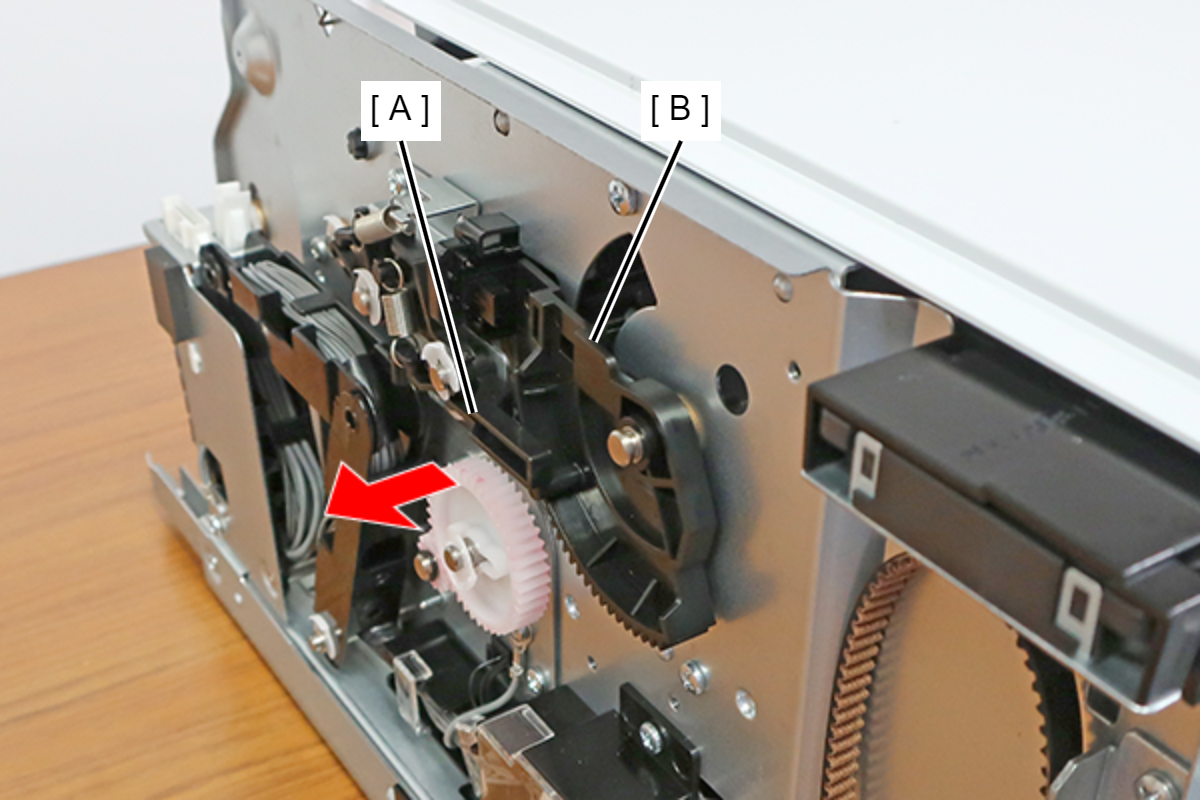

沿箭头方向展开控制杆（A），解除与扇形齿轮（B）的干扰，然后将其拆下。

Assembly / 組み立て

安装时，将扇形齿轮（A）的卡扣钩住上导轨（B）。

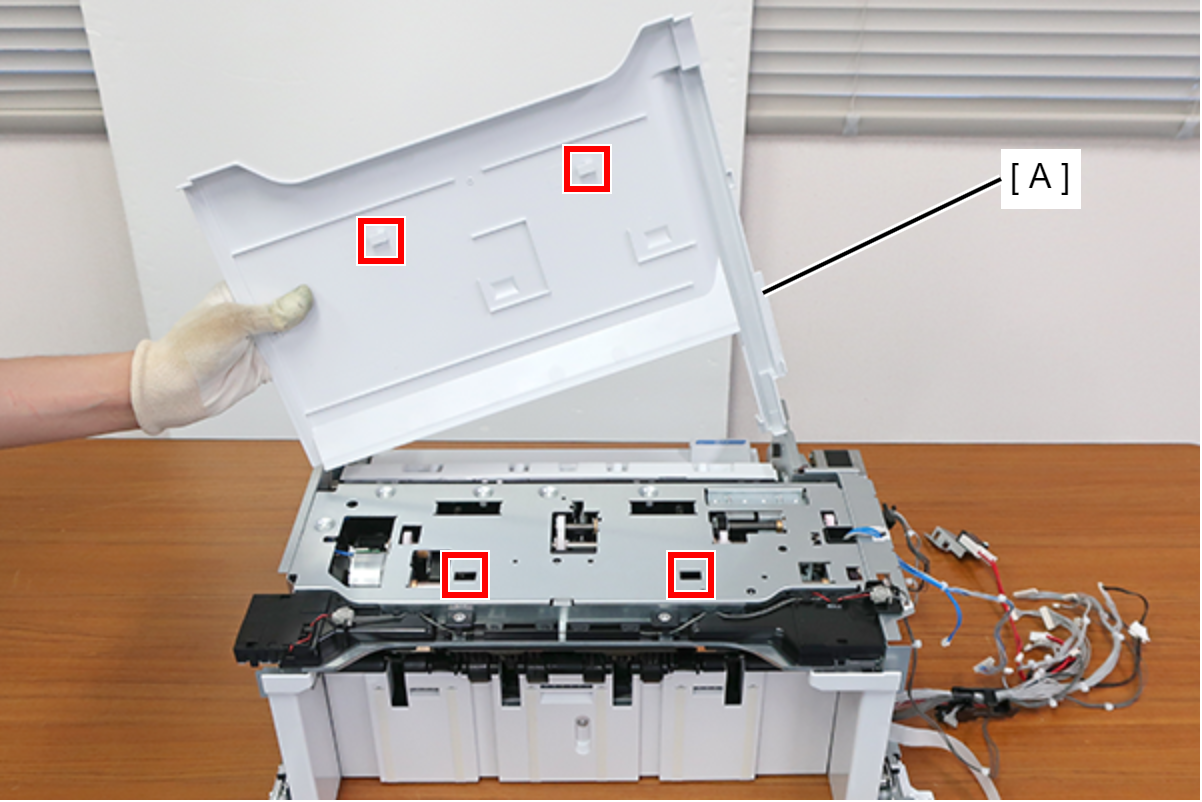

轻轻提起上外罩（A）的前侧，拆下卡钩，并向前滑动上外罩（A）直至卡钩碰到电缆导管（B）。
斜着提起外罩（A）顶部将其拆下。

Assembly / 組み立て

将上外罩（A）的两个卡钩安装在孔中。
从卡箍释放上部单元（A）的电缆（B）。
拆下上部单元（A）的2颗螺丝。(SX: )
- SX: ---
拆下上部单元（A）的1颗螺丝。(SX: )
- SX: ---

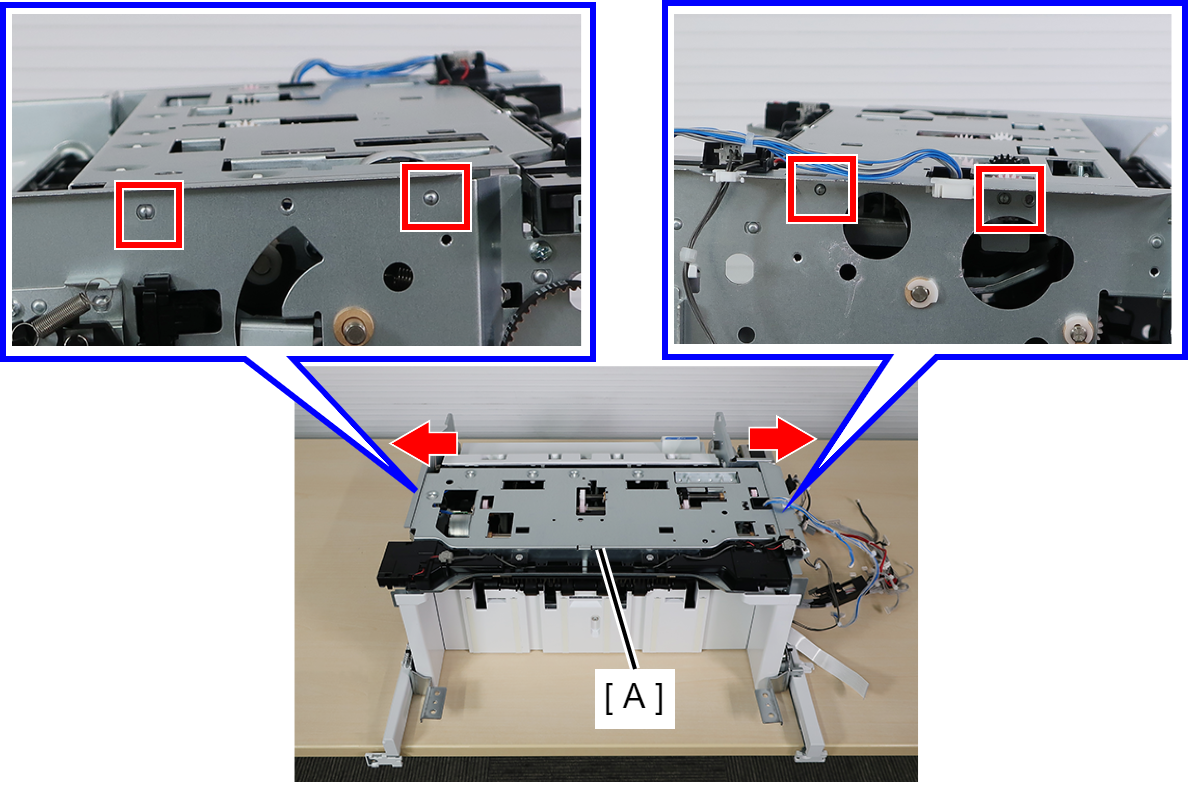

向外展开前、后框架的同时，拆下上部单元（A）的四个定位销。

Assembly / 組み立て

逐一插入定位销，同时使用平头螺丝刀扩大框架。
注意不要卡住手。
从卡扣拉出上部单元（A），将其拆下。
拆下张力弹簧（A）。
拆下前侧的E形环（A），然后拆下轴承（B）。
拆下后侧的轴承（A）。

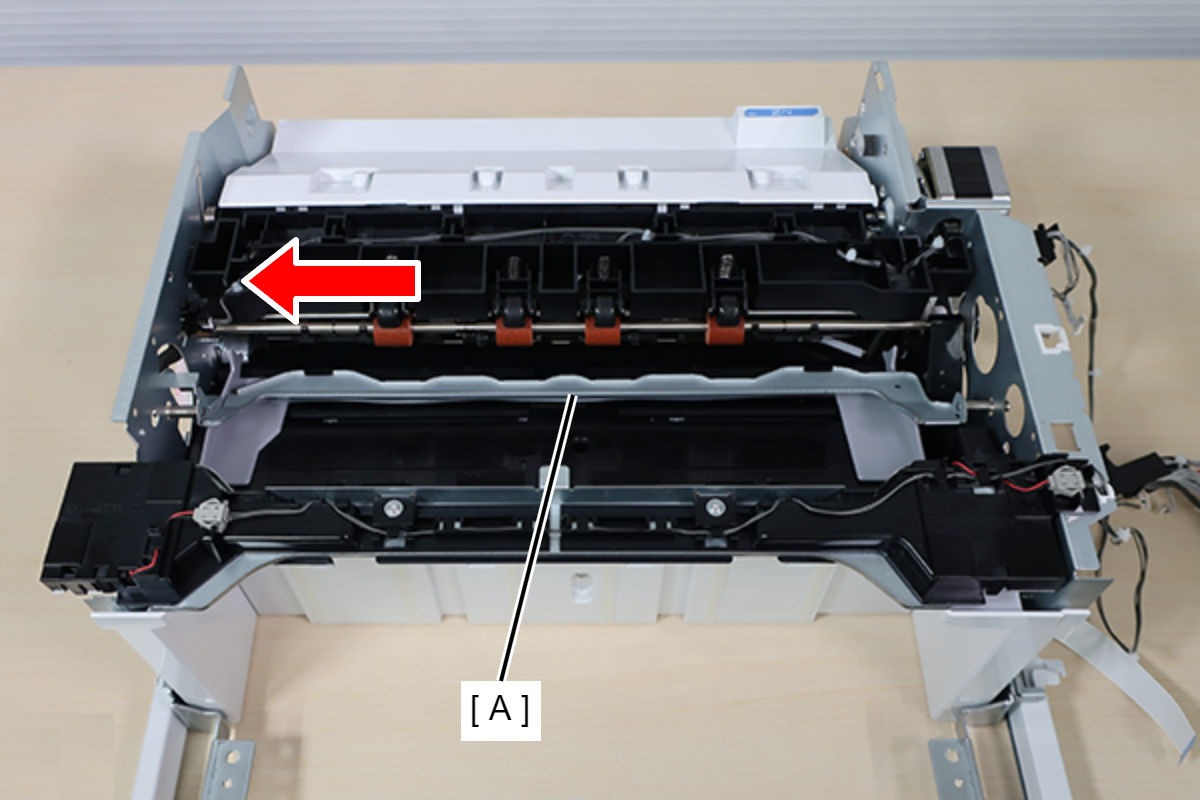

每隔一段时间将上导轨（A）滑动到后框架。
沿箭头方向旋转上导轨（A），释放扇形孔（C）中的金属件（B），从框架中的孔拆下前轴，然后拆下上导轨（A）。

翻转内部装订器（A），使其底朝上。

Check Point / チェックポイント

用双手握住滑块基座（A）底部并旋转，使后侧（B）朝下，那里电缆和突出部少。

注意不要掉落和丢失齿轮等。

拆下左外罩（A）的1颗螺丝。(SX: )
- SX: ---
把大拇指放在两个孔上，向前拉左外罩（A），拆下内部定位销，向上提起并拆下左外罩（A）。

Assembly / 組み立て

将左外罩（A）的6个卡钩钩住内部装订器的6个孔。确认卡钩钩住后，安装中心定位销。

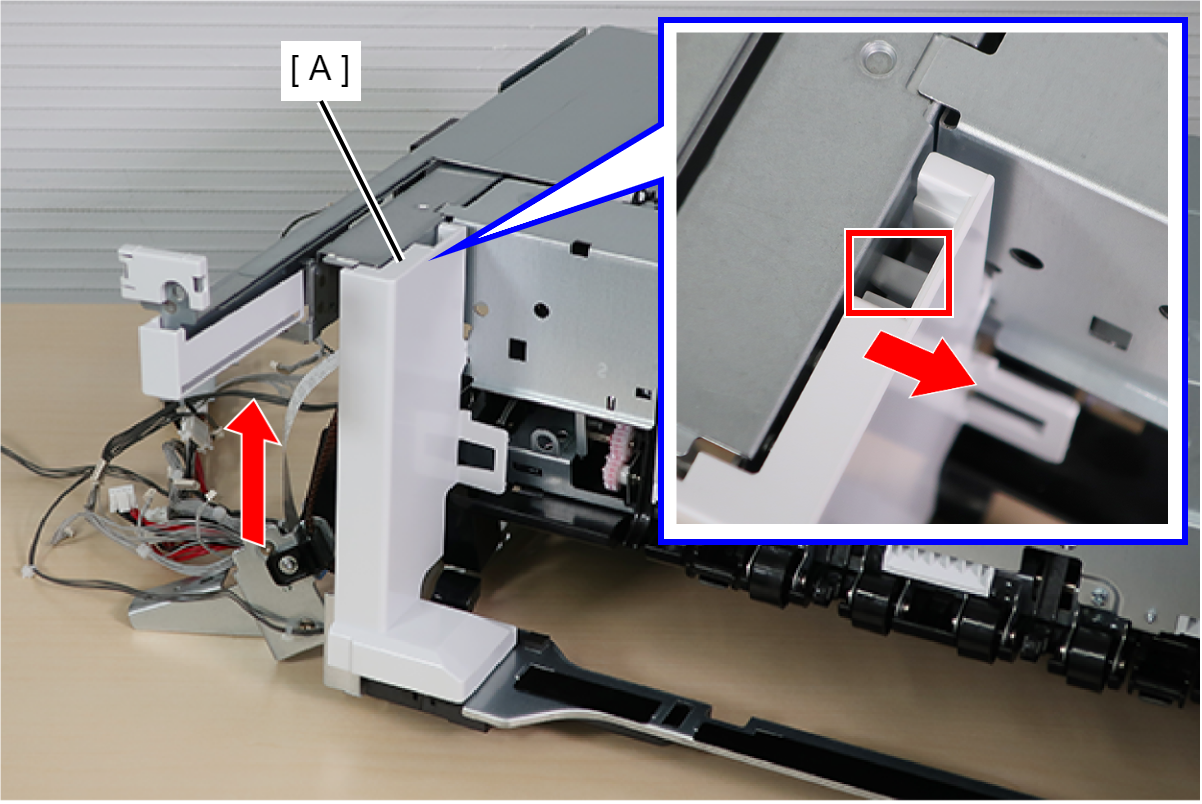

释放前左外罩（A）上的卡扣，向上提起并拆下前左外罩（A）。

Assembly / 組み立て

安装前左外罩（A）时，将内卡钩钩在框架的孔中。
释放后左外罩（A）上的卡扣，向上提起并拆下后左外罩（A）。

Assembly / 組み立て

安装后左外罩时，将内卡钩（x4）钩住框架（A）。

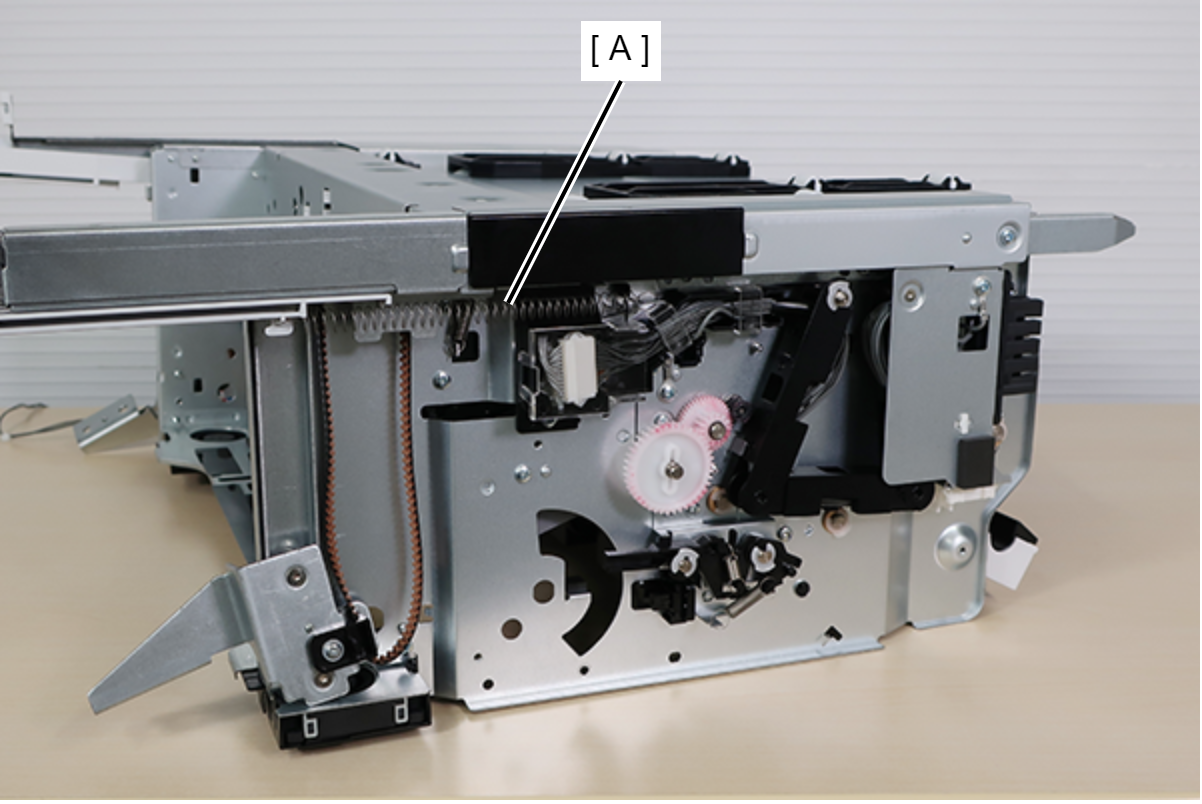

拆下后侧的拉伸弹簧（A）。

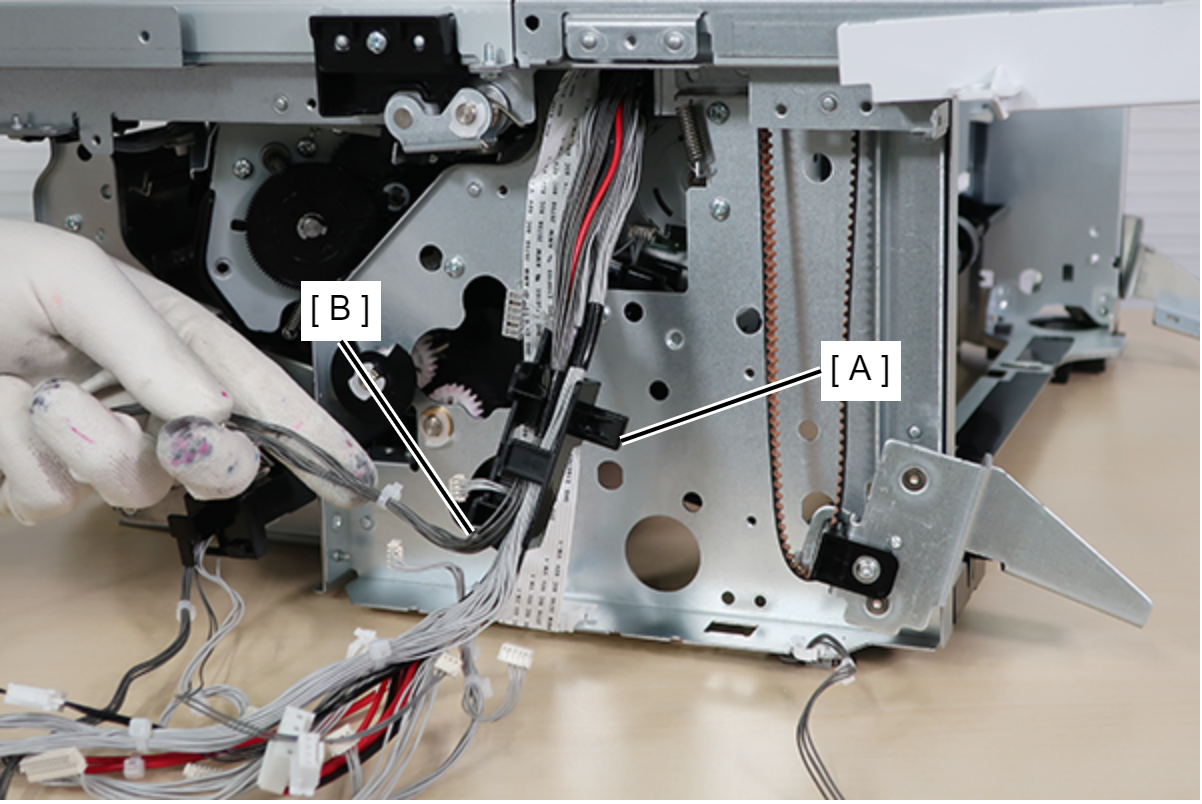

从前侧的电缆导管（A）释放电磁阀组件的深灰色电缆（B）。
拆下电磁阀组件（A）前侧的2颗螺丝。(SX: )
- SX: ---
拆下电磁阀组件（A）后侧的2颗螺丝。(SX: )
- SX: ---
拆下电磁阀组件（A）左侧的2颗螺丝。(SX: )
- SX: ---
滑动滑块基座（A），将其打开到最大程度。
提起电磁阀组件（A），拆下电磁阀组件（A）同时从孔中拉出电缆（B）。
拆下固定风扇组件（A）的螺丝，从卡箍释放电缆（B）。(SX: )
- SX: ---
拆下固定风扇组件（A）的2颗螺丝。(SX: )
- SX: ---
拆下4个定位销，然后拆下风扇组件（A）。

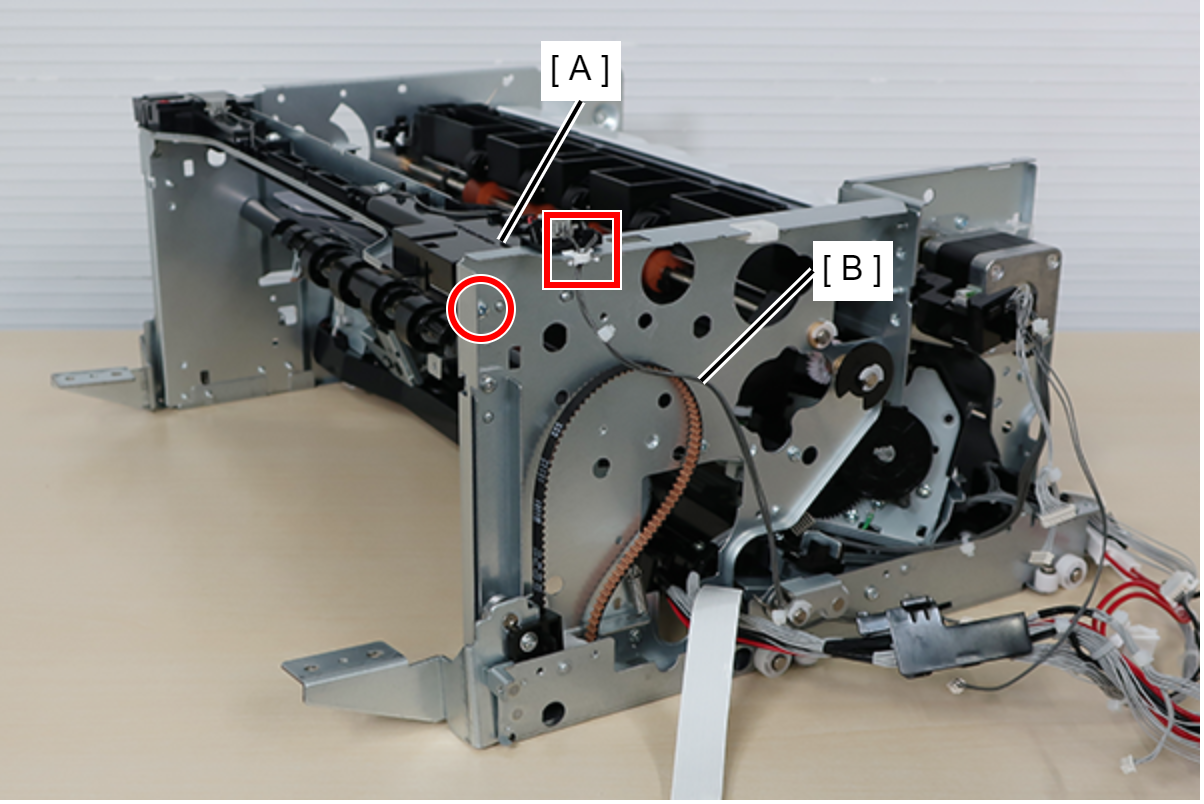

从继电器连接器（A）拆下黑色电缆，然后从左电缆导管（B）释放下部单元的灰黑混合电缆（C）。

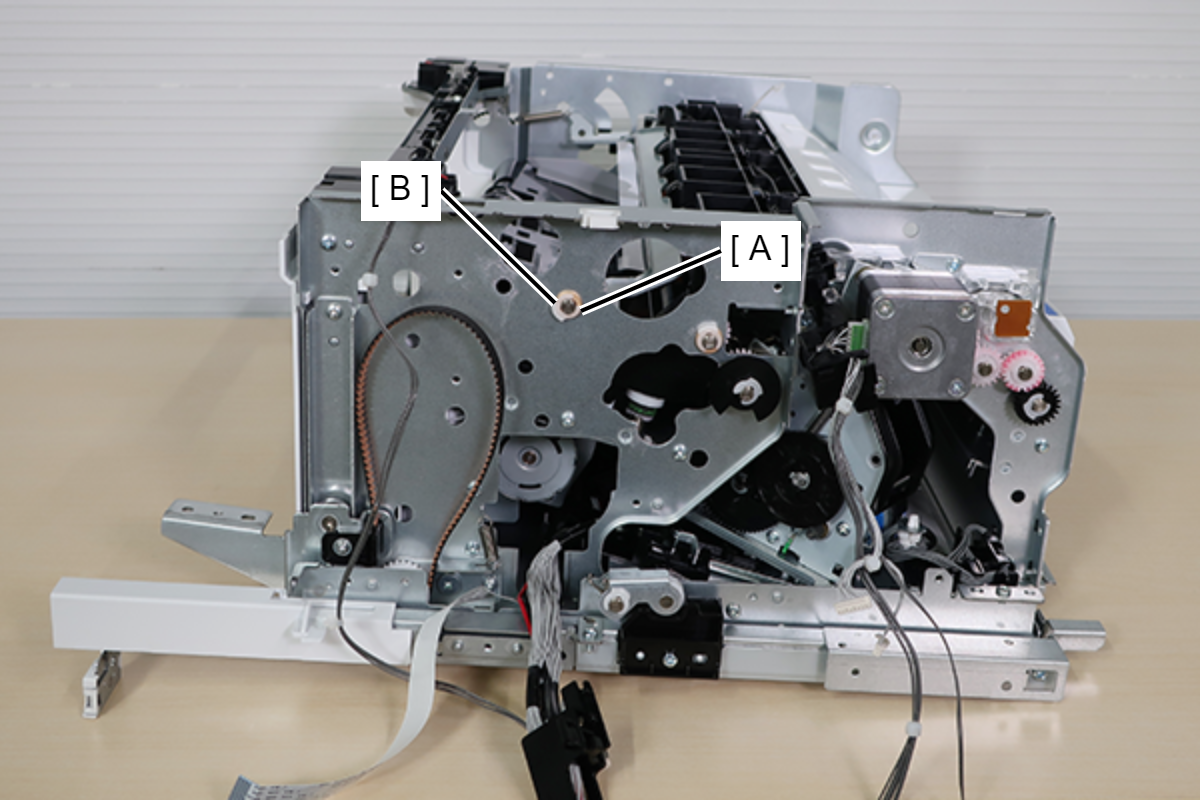

拆下后侧的E形环（A），然后拆下齿轮（B）。

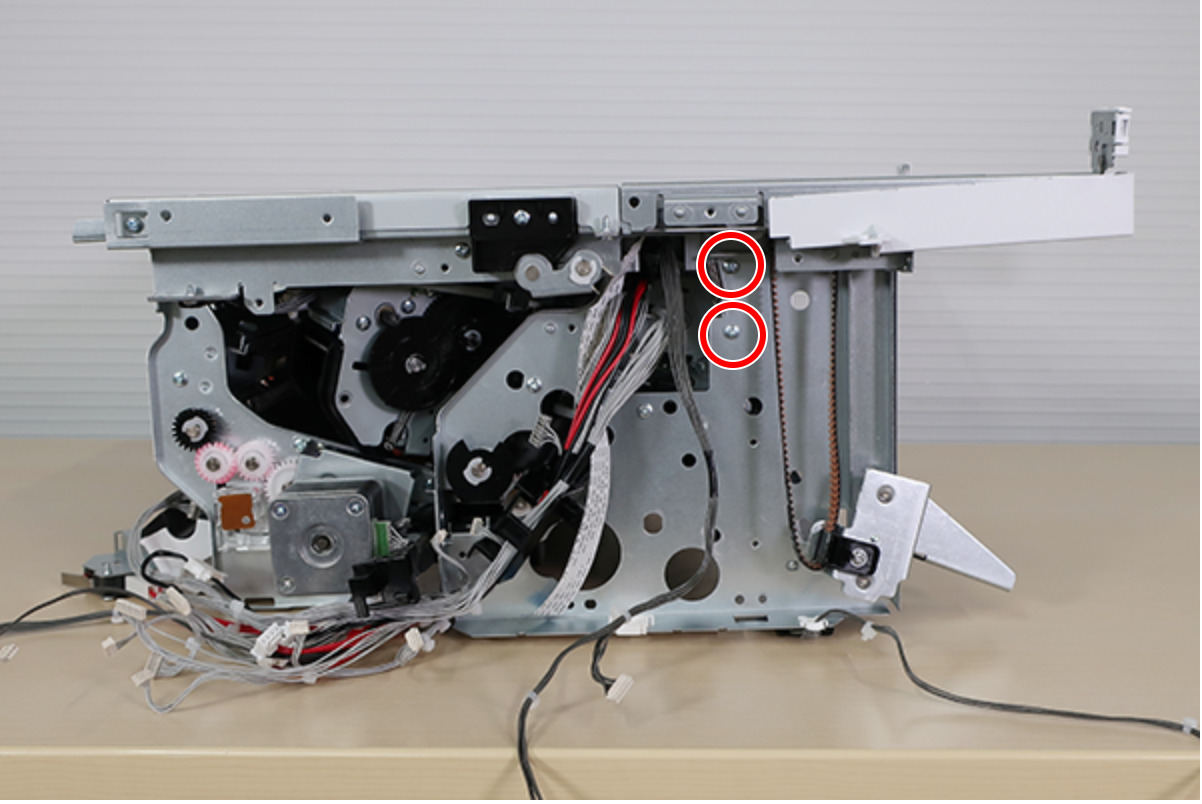

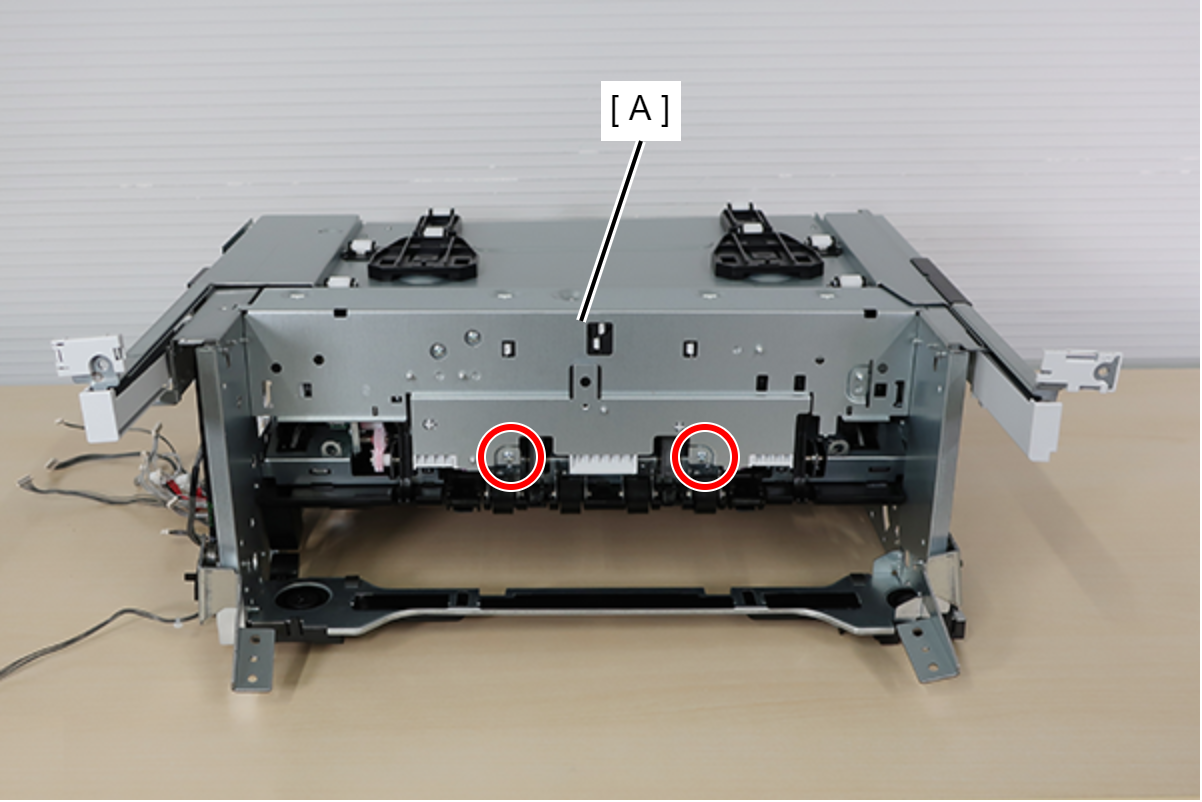

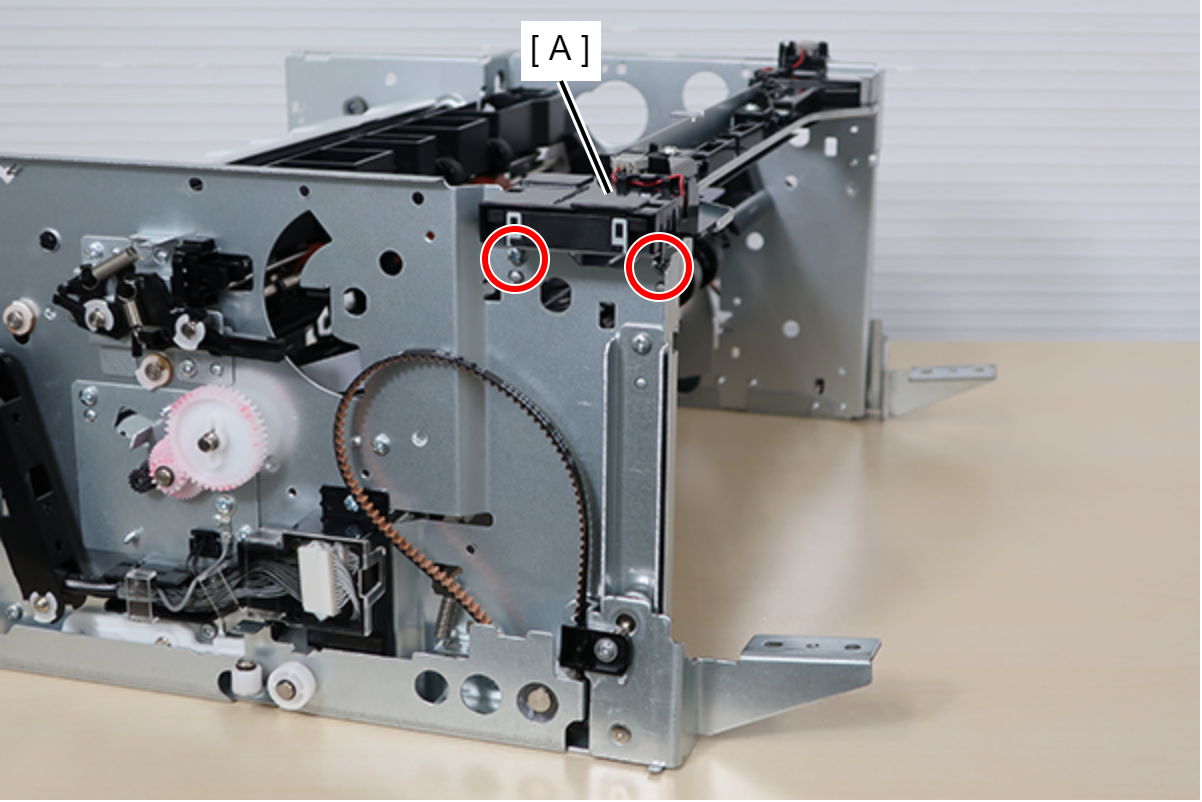

拆下下部单元（A）后侧的2颗螺丝。(SX: )
- SX: ---

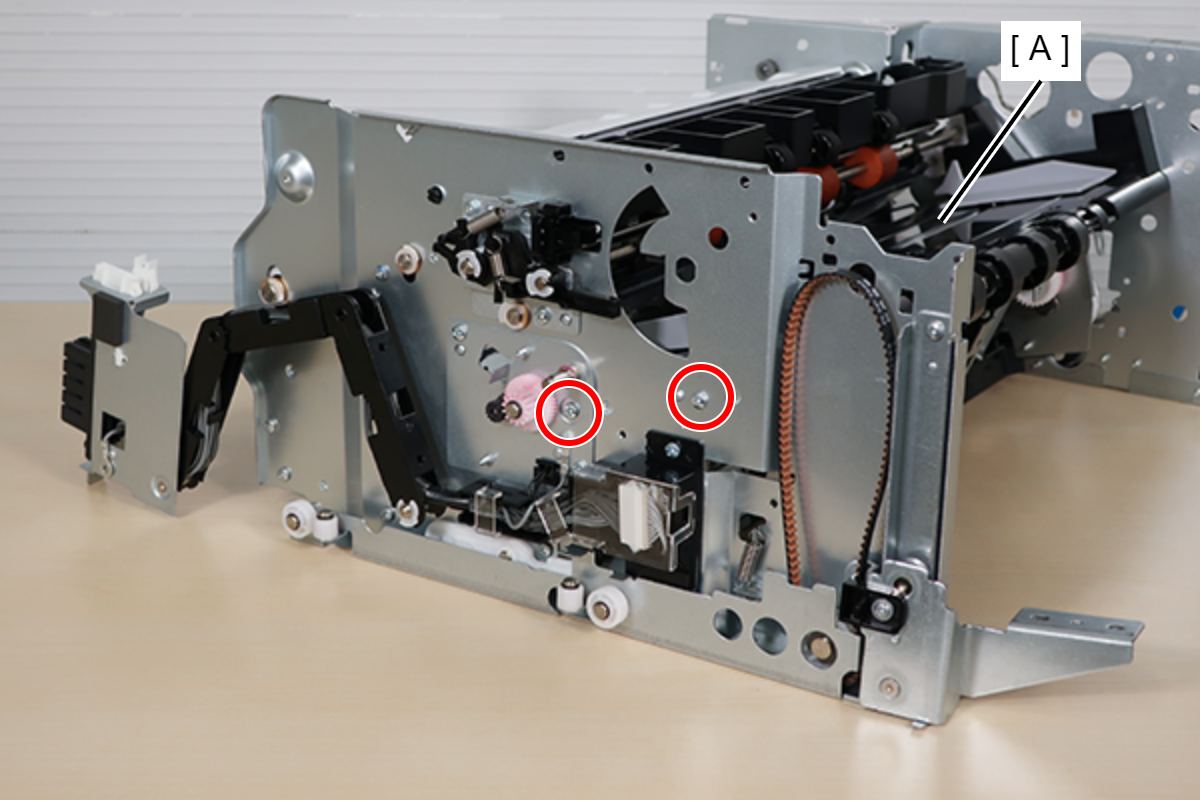

拆下下部单元（A）前侧的2颗螺丝。(SX: )
- SX: ---

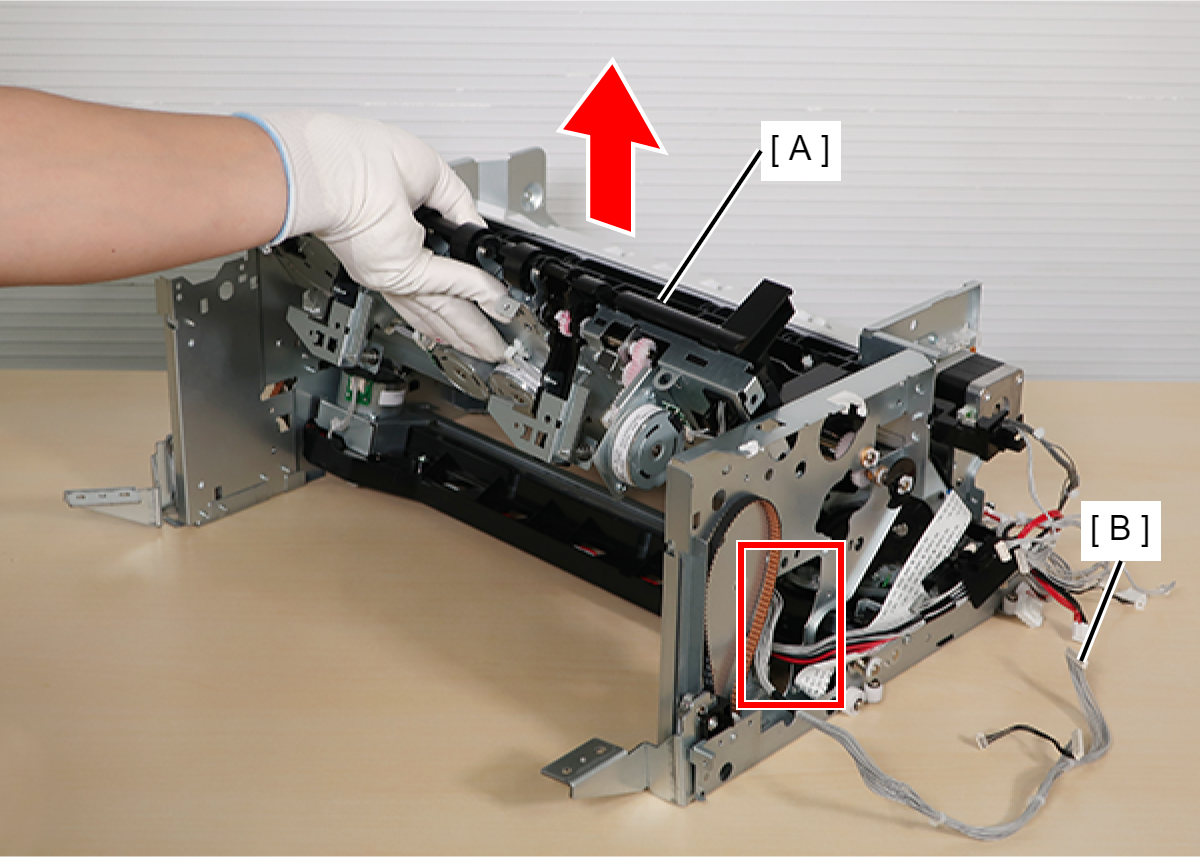

扩张前侧的框架，同时从框架上的两个定位销拆下下部单元（A）。

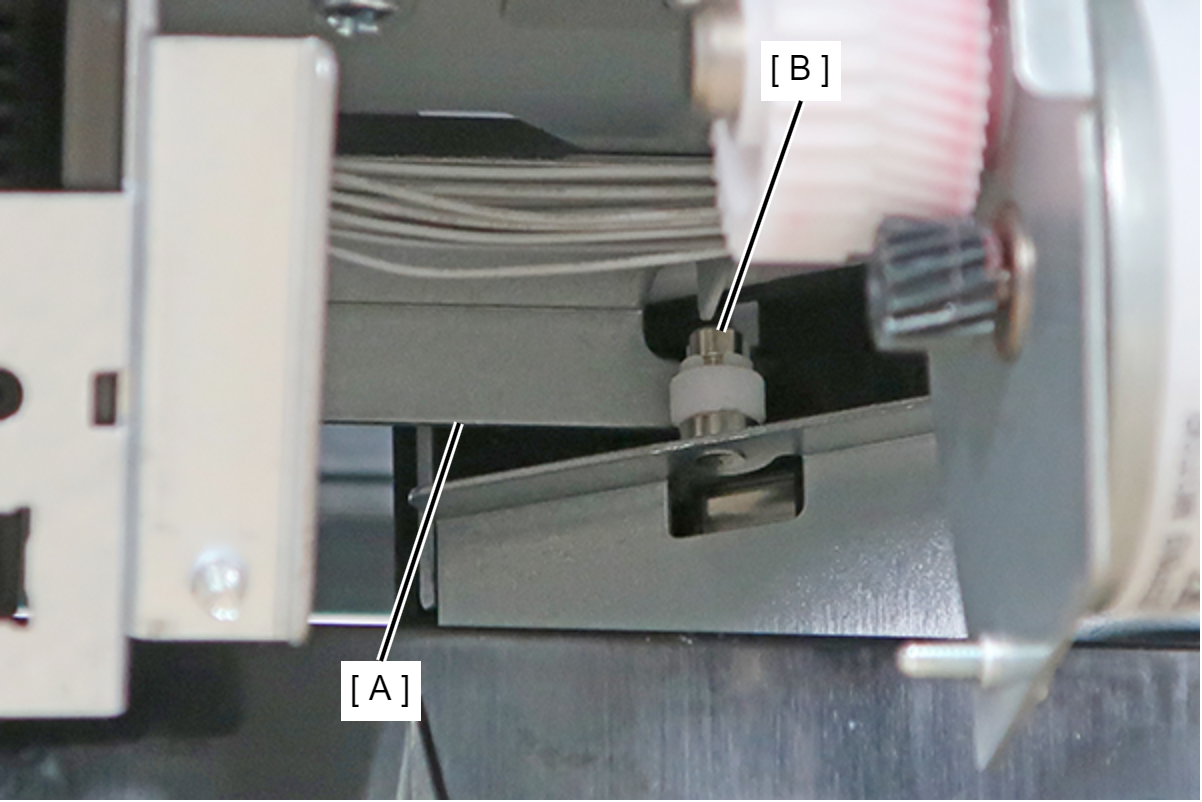

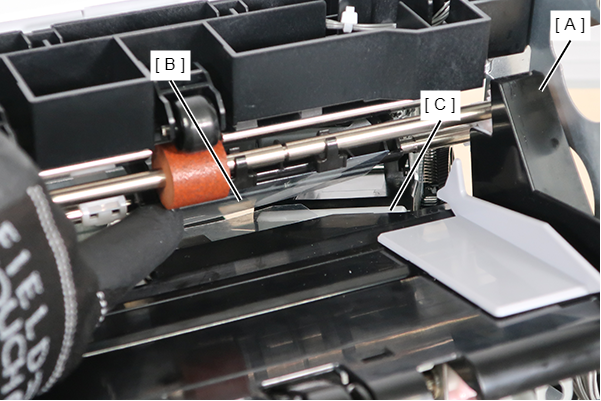

从装订器单元的辊（C）拆下下部单元（A）的导轨（B）。
从后框架上的两个定位销拆下下部单元（A）。
