下部单元
- 使用平头螺丝刀，释放小前顶盖（A）上的卡钩（x2）。
- 沿箭头方向滑动小前顶盖（A），释放卡钩（x2）并拆下顶盖。
- 使用平头螺丝刀，释放小后顶盖（A）上的卡钩（x2）。
- 沿箭头方向滑动小后顶盖（A），释放卡钩（x2）并拆下顶盖。
拆下顶盖（A）的4颗螺丝。(SX:
)释放卡钩（x2）并提起顶盖（A）。
从连接器（B）断开电缆（C），然后拆下顶盖（A）。
- SX: ---
拆下4颗螺丝。(SX:
)从连接器断开电缆（A）。
拆下上出纸进纸副辊单元（B）。
SX: ---

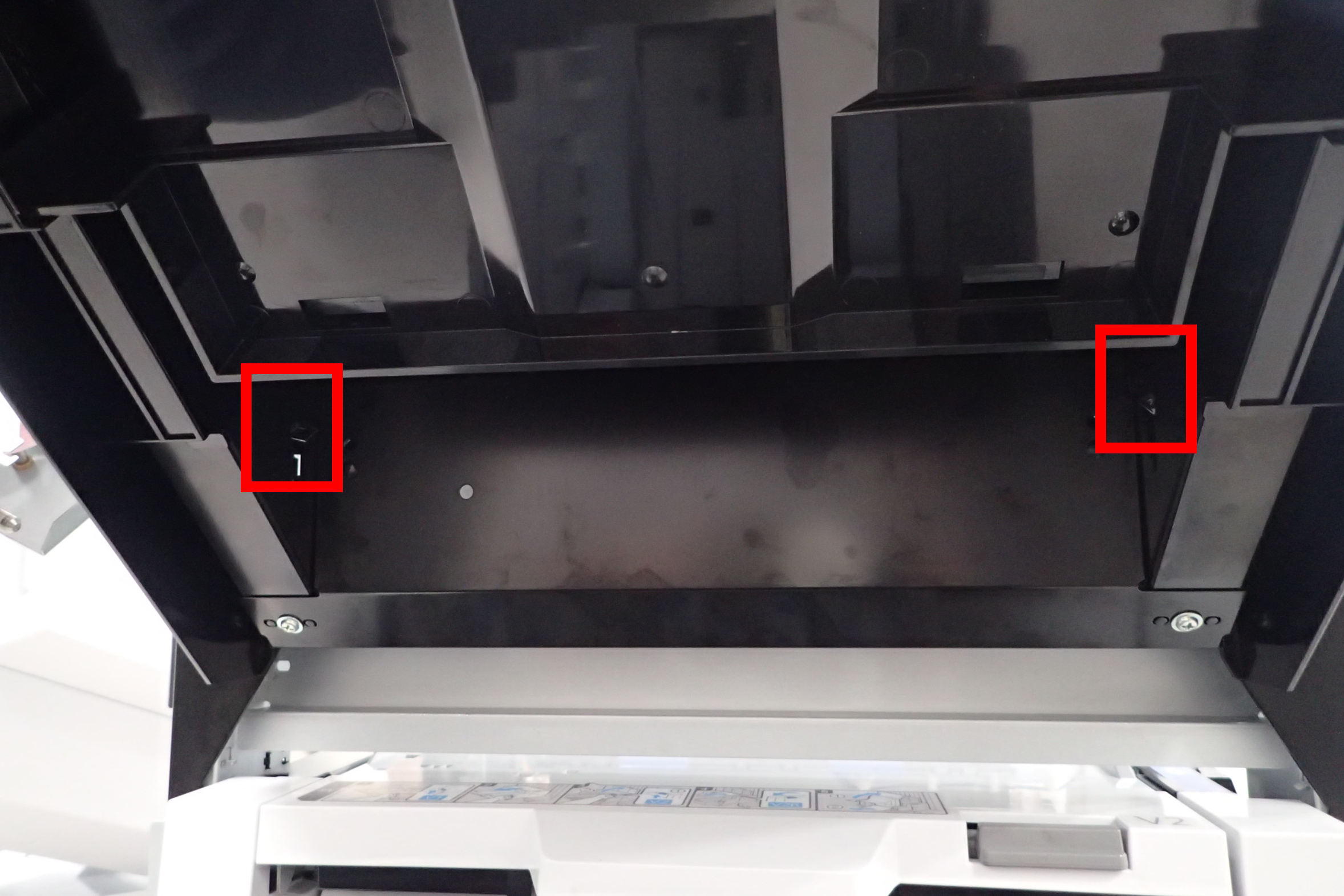

拆下2颗螺丝，然后倾斜下文档出纸盖（A）。(SX:
)
- SX: ---
- 打开T1门（A），然后打开卡纸清除导轨T3（B）。
- 从产品左侧的继电器连接器拆下电缆（A）。
- 从产品后侧的继电器连接器（x2）拆下电缆（x2）（A）。
- 将电缆（x2）（A）从孔（B）中穿过。

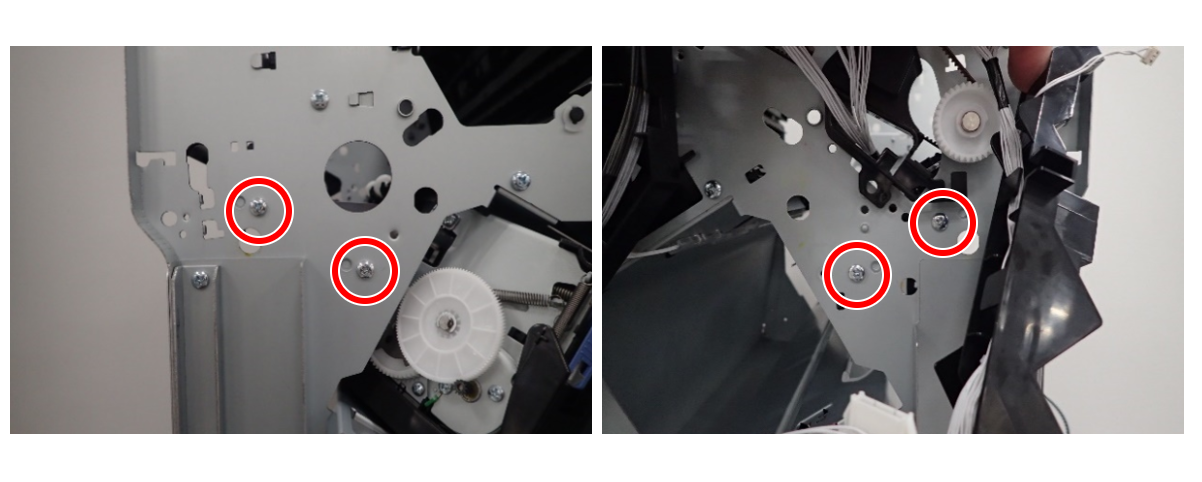

拆下4颗螺丝。(SX:
)
- SX: ---
沿箭头方向弯曲下文档出纸盖（A），同时拆卸上文档出纸托盘基座（B）。
关闭T3卡纸释放导轨（A）。
从螺丝底脚拆下导轨开/关弹簧（A）。
使用平头螺丝刀等工具，释放D4卡纸释放导轨（A）后侧的定位销。
- 释放前侧的定位销，拆下D4卡纸释放导轨（A）。
拆下副后盖（A）的1颗螺丝。(SX:
） 把手指放在副后盖（A）的凹处，向左打开将其拆下。
SX: ---
拆下后上盖（A）的3颗螺丝。(SX:
） 略微抬起顶盖（B），拆下后上盖（A）。
- SX: ---
- 拆下2颗螺丝，然后拆下后下盖（A）。(SX: ）
- SX: ---
从连接器拆下电缆（A）。
拆下2颗螺丝，然后拆下纸捆排出单元提升电机（B）。(SX:
)
- SX: ---
从卡箍（x2）释放电缆（x2）（A）。
从连接器（x3）（B）断开电缆（x3）（A）（C）。
- 拆下2颗螺丝并向上拆下移位释放电机（A）。(SX:)
- SX: ---

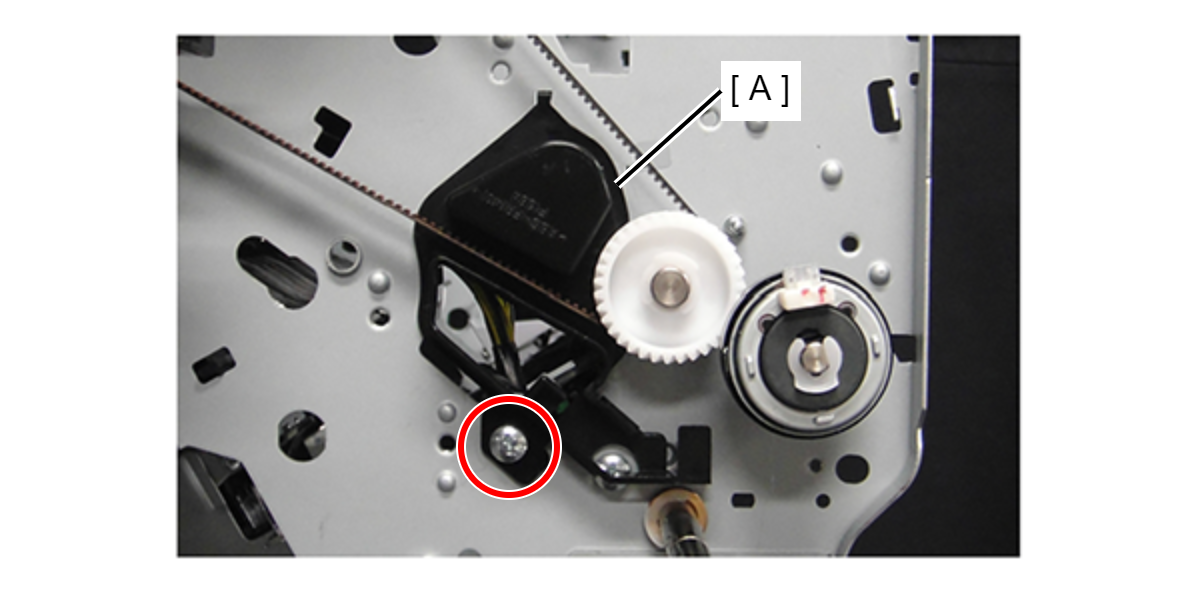

拆下1颗螺丝并拆下移位释放传感器（A）。(SX:
)
- SX: ---
打开前盖（A）。
- 拆下固定皮带（B）的螺丝。（SX: )
- SX: ---
- 拆下1颗螺丝，向上滑动盖铰链（A）将其拆下。(SX:)
- 拆下前盖（B）。
- SX: ---
- 拆下1颗螺丝，拆下下前盖（B）和垫圈（A）。(SX: )
- 拆下垫圈（A）。
- 拆下下前盖（B）。
- SX: ---
拆下3颗螺丝和上前内盖（A）。(SX:
)
- SX: ---
- SX: ---
拆下1颗螺丝。(SX:
)
SX: ---
轻轻提起副前内盖（A），释放卡钩并将其拆下。
- 从前侧的连接器拆下电缆（x2）（A）。
- 拆下塑料E形环（A），然后拆下传感器滑轮（B）和齿轮（C）。
- 拆下2颗螺丝。(SX)
) 沿框架中的凹槽滑动轴承（D），拆下移位臂单元（E）。
- SX: ---
拆下4颗螺丝。(SX:
)轻轻提起前内底盖（A），释放卡钩。
- SX: ---
拆下下前内盖（A）和前脚轮盖（B）。
Assembly / 組み立て- 将轴（B）插入下前内盖（A）的孔中。
- 将卡钩（x2）装在前脚轮盖（A）的底部。
- 组装下前内盖（A）和前脚轮盖（B）后，将螺丝一起拧紧。
- 将轴（B）插入下前内盖（A）的孔中。
从纸捆排出单元提升轴（A）拆下一个弹簧（B）。
为防止弹簧弄丢，将弹簧（A）挂在纸捆排出单元一侧的轴（B）上。
- 释放卡钩并拆下线束导轨（A）。
- 从前侧拆下塑料E形环（B）和轴承（C）。
- 在后侧，拆下塑料E形环（D）并拆下齿轮（E）。
- 在后侧，拆下两个塑料E形环（F）并拆下轴承（G）。

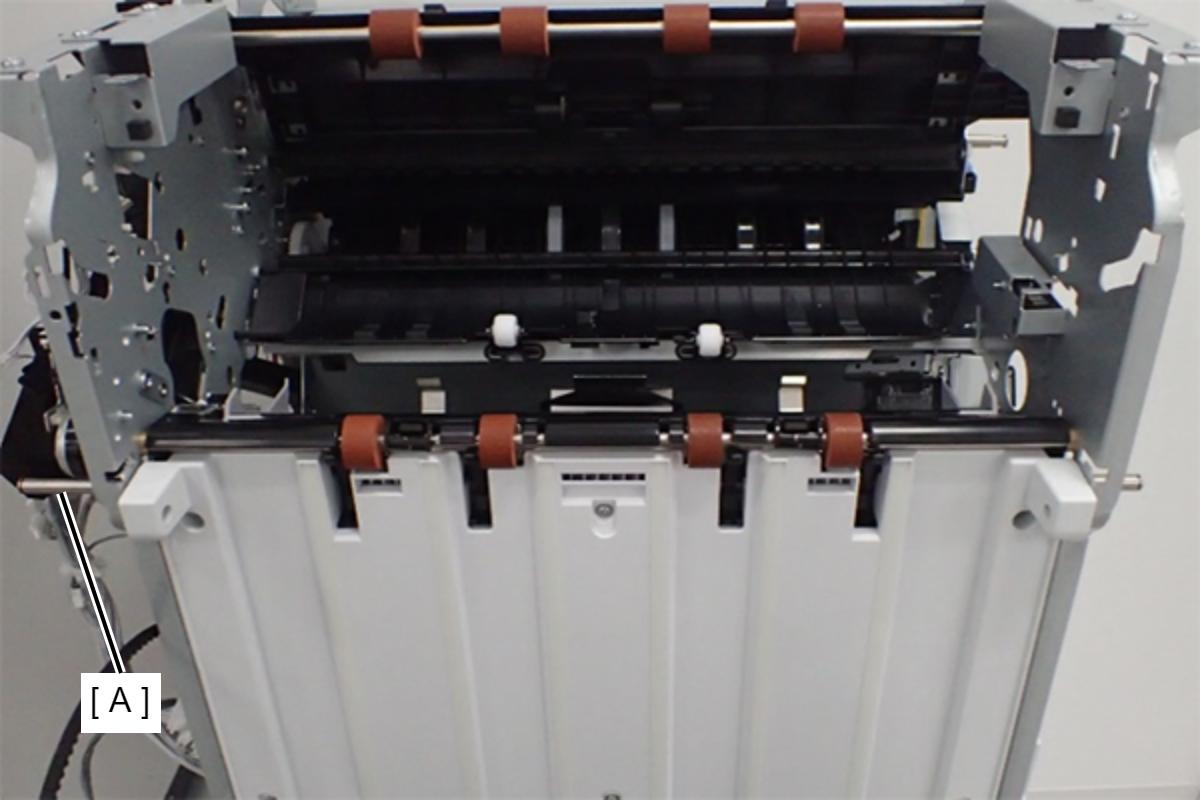

- 从一侧的孔中拉出纸捆排出单元提升轴（A），将其拆下。
- 从连接器拆下电缆（A）。
- 拆下2颗螺丝并拆下中间电机（B）。(SX:)
- SX: ---
- F000_上部单元
- 拆下后侧的塑料E形环（A）、齿轮（B）和轴承（C）。
- 从前侧拆下塑料E形环（A）和轴承（B）。(SX:)
- SX: ---
Adjustment / 調整用同一颗螺丝将地线（x2）（A）拧紧在一起。
- 插入精密螺丝刀（A）并释放扎带（B）。
- 从连接器拆下两个线束（3芯（A）和4芯（B））。
- 向后滑动上部单元（A）。

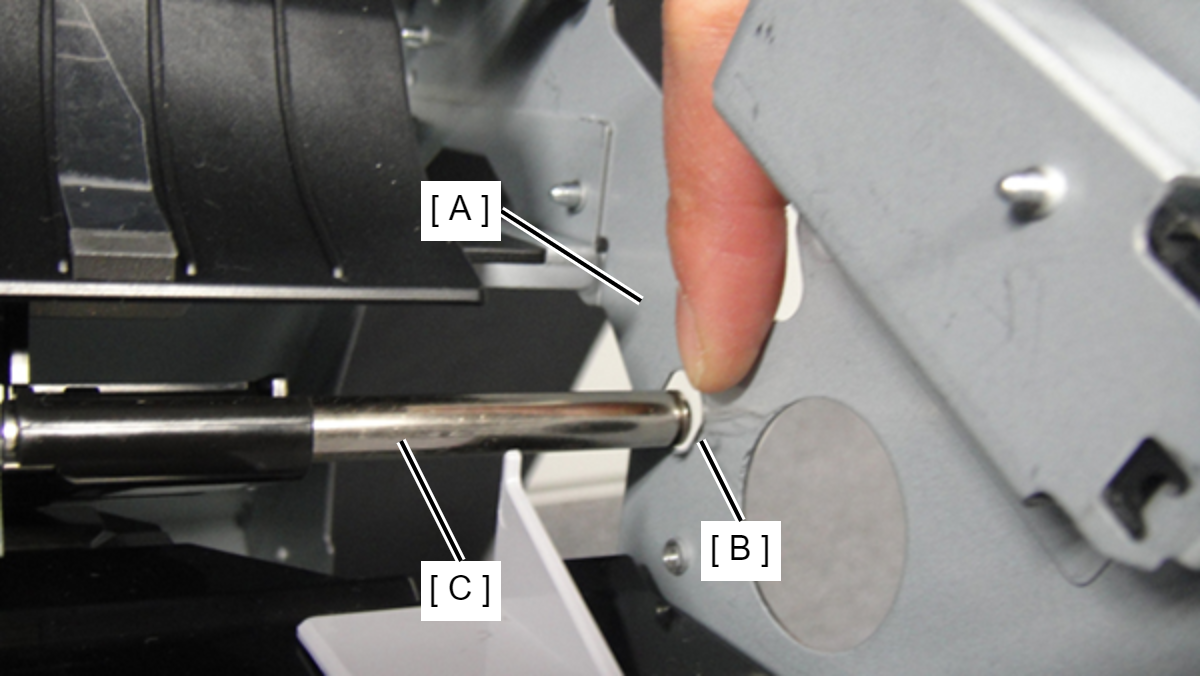

- 弯曲前框架（A），从轴孔（B）拆下轴（C）。
- 从后侧的轴孔（A）拆下轴（B），然后拆下上部单元（C）。
从连接器拆下电缆（A）。
拆下1颗螺丝并拆下桨片传感器（B）。(SX:
)
- SX: ---
拆下两个塑料E形环（A），然后拆下传感器轮（B）和轴承（C）。
从前侧拆下塑料E形环（D）和轴承（E）。
SX: ---

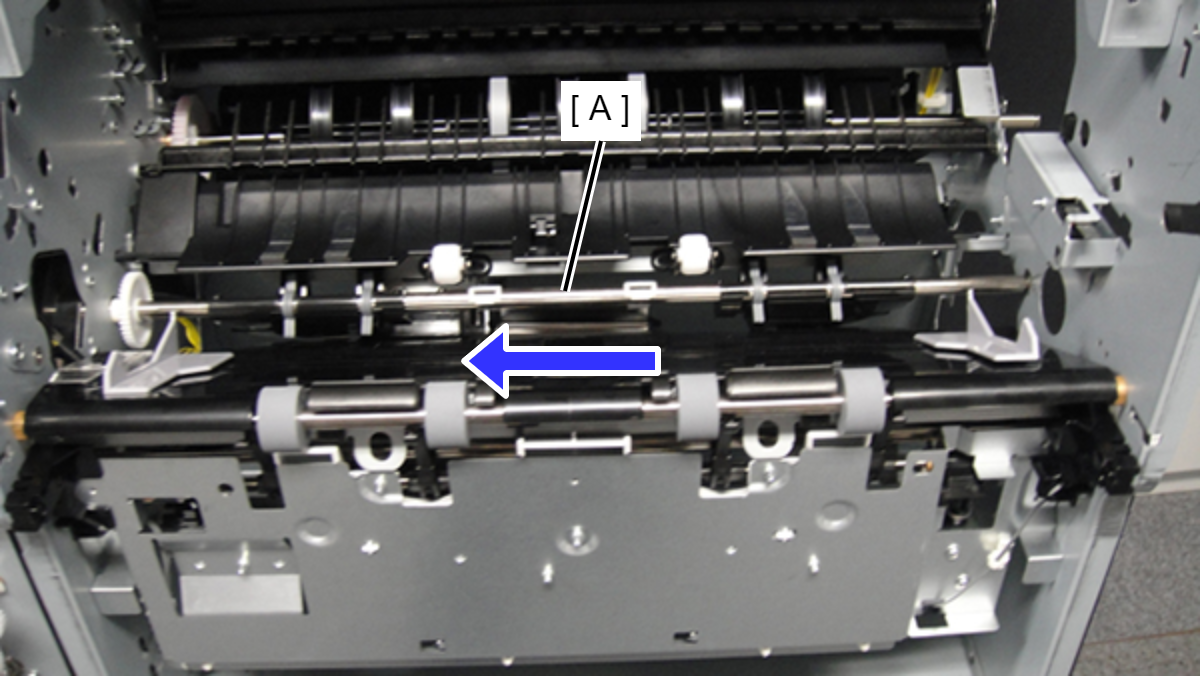

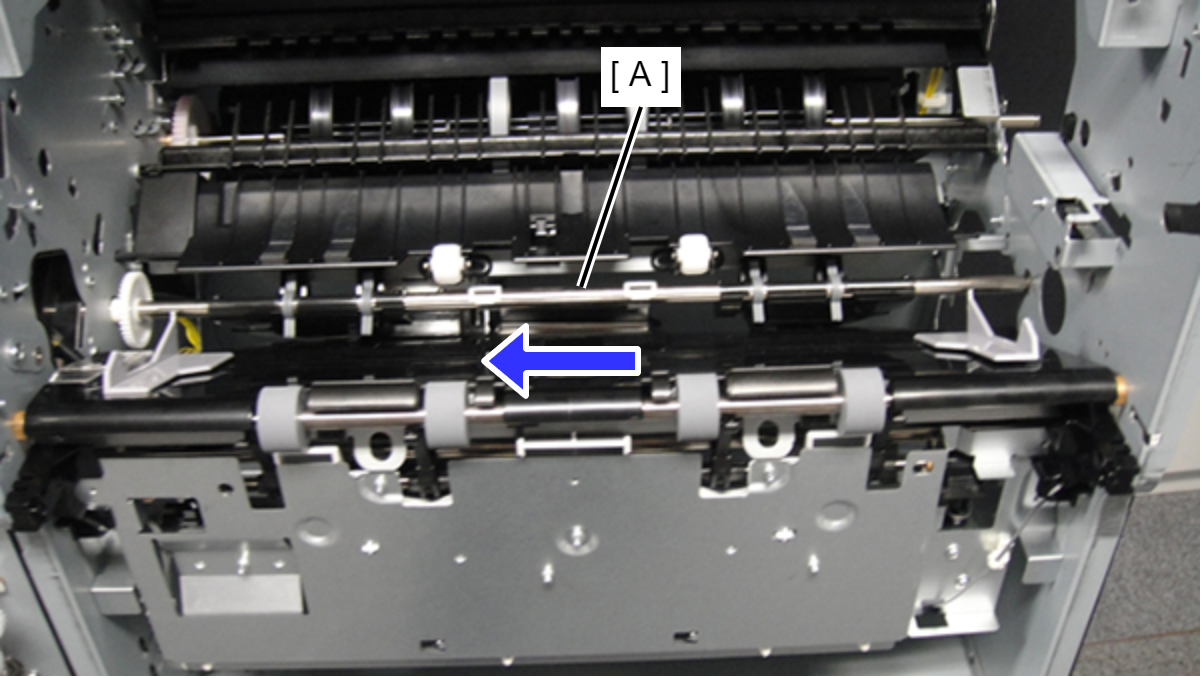

- 把桨片轴组件（A）滑动到后侧。
- 弯曲前框架（A），从轴孔（B）拆下轴（C）。

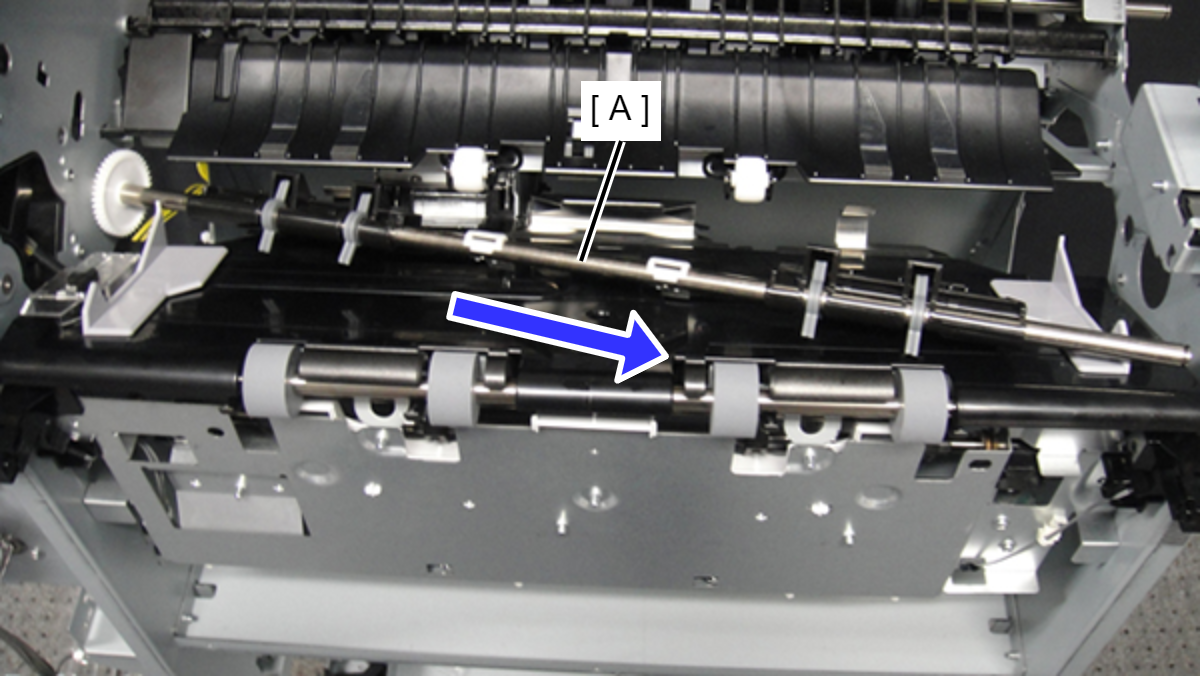

沿箭头方向拆下桨片轴组件（A）。

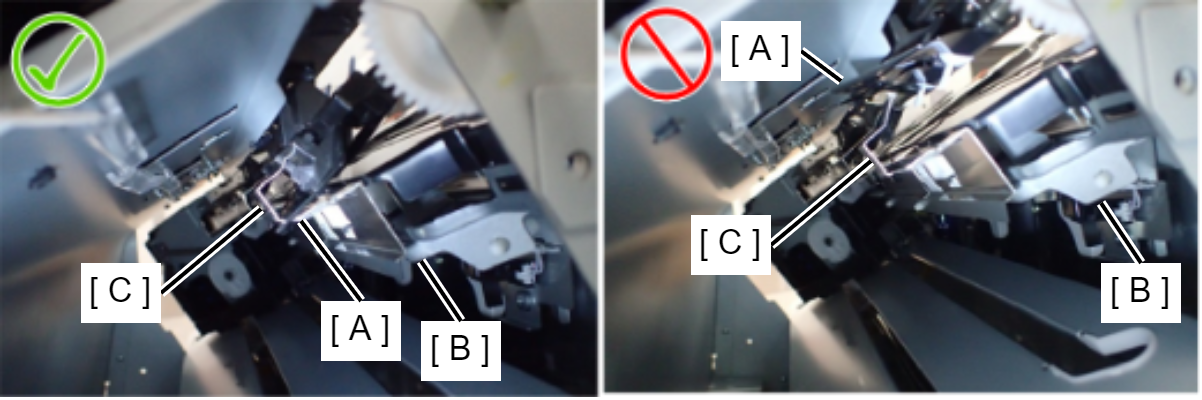

Assembly / 組み立て- 组装时，检查桨片轴组件的纸张固定板（A）是否插入导纸轨（B）的框架（C）中。
- 将导纸轨（A）的定位销装到桨片轴组件（B）的轴承。
- 组装时，检查桨片轴组件的纸张固定板（A）是否插入导纸轨（B）的框架（C）中。
从金属板拆下卡箍（A）。
- 拆下电缆固定器（x2）（A）以释放电缆（C）。
- 取出电缆支架（A）。
- 拆下3颗螺丝。(SX:)
- SX: ---
- 拆下塑料E形环（A）和轴承（B）。
- 一边支撑下部托盘，一边从金属板拆下托盘电机组件（C）。
- 从金属板拆下固定托盘电机组件（A）电缆（B）的电缆（B），然后从连接器（D）断开电缆（B）。
- 拆下托盘电机组件（A）。
在后侧，拆下塑料E形环（A）并拆下下提升齿轮（无水平销）（B）。
Caution / 注意拆下齿轮时注意不要丢失水平销。
拆下塑料E形环（I）并拆下提升继电器齿轮（C）。
拆下提升继电器齿轮（C）后，拆下上提升齿轮（D）。
拆下塑料E形环和轴承。
在前侧，拆下塑料E形环（E）并拆下提升齿轮（F）。
拆下塑料E形环（G）和轴承（H）。
- 拆下下部托盘提升轴。
- 拆下1颗螺丝并拆下移位设置传感器（A）。(SX)
- SX: ---
- 从连接器拆下电缆（x2）（A）。

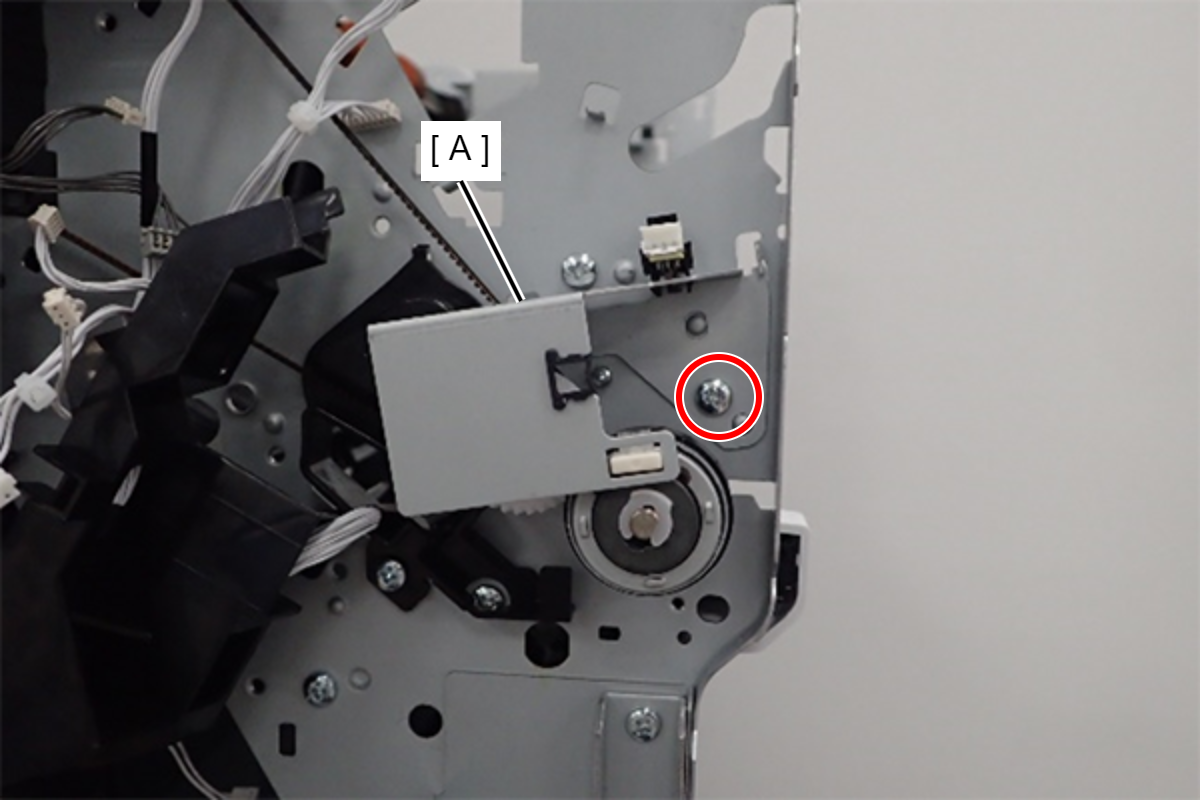

- 拆下1颗螺丝并取走线束框架盖（A）。(SX)
- SX: ---
- 释放卡钩（x2）并拆下下部托盘。
- 拆下6颗螺丝并拆下下部托盘提升字车 （A）。（SX:
- 拆下6颗螺丝。(SX:)
- 使托盘安装框架（A）降到底部后，向上滑动左侧提升导轨盖（B）将其拆下。
- SX: ---
- SX: ---
- 从连接器拆下电缆（x2）（A）。

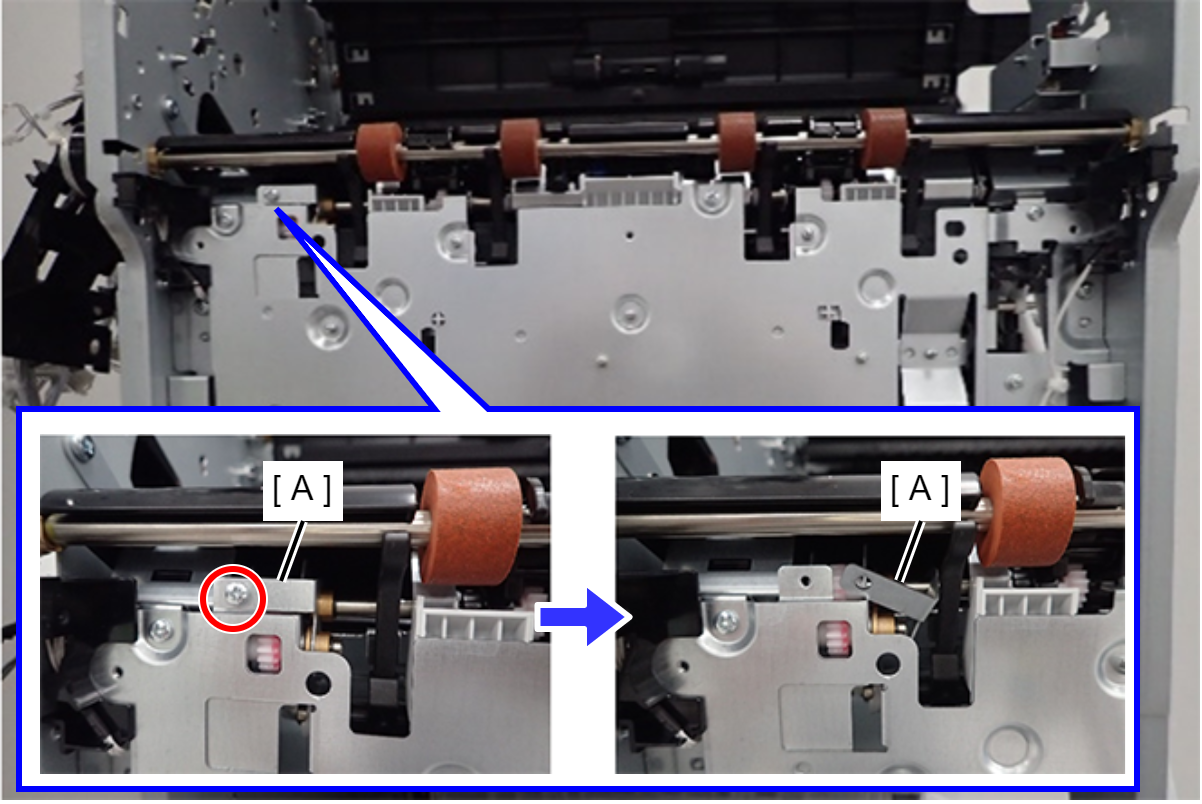

- 拆下1颗螺丝。(SX: )
- 滑动连接下部单元（A）与纸张固定单元（B）的金属板（C）。
- SX: ---
- 拆下5颗螺丝。(SX: , SX:
)
- SX: ---
- SX: ---
- 拆下纸张固定单元（A）。

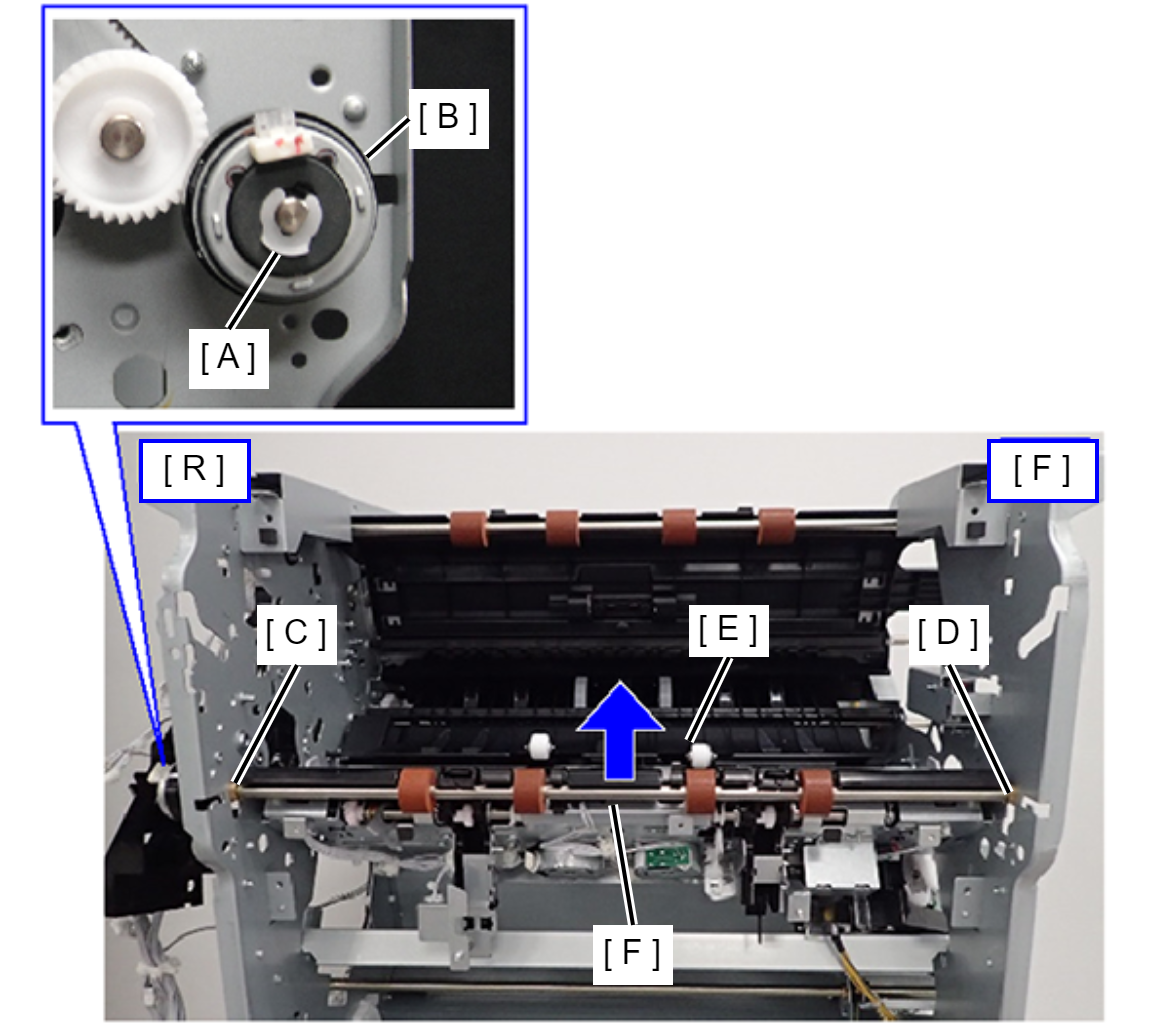

在后侧，拆下塑料E形环（A）并拆下出纸离合器（B）。
拆下塑料E形环和轴承（C）。
拆下前侧的塑料E形环和轴承（D）。
向上提起下部单元（E）的同时，从前侧的轴孔拆下下出纸辊（F）。

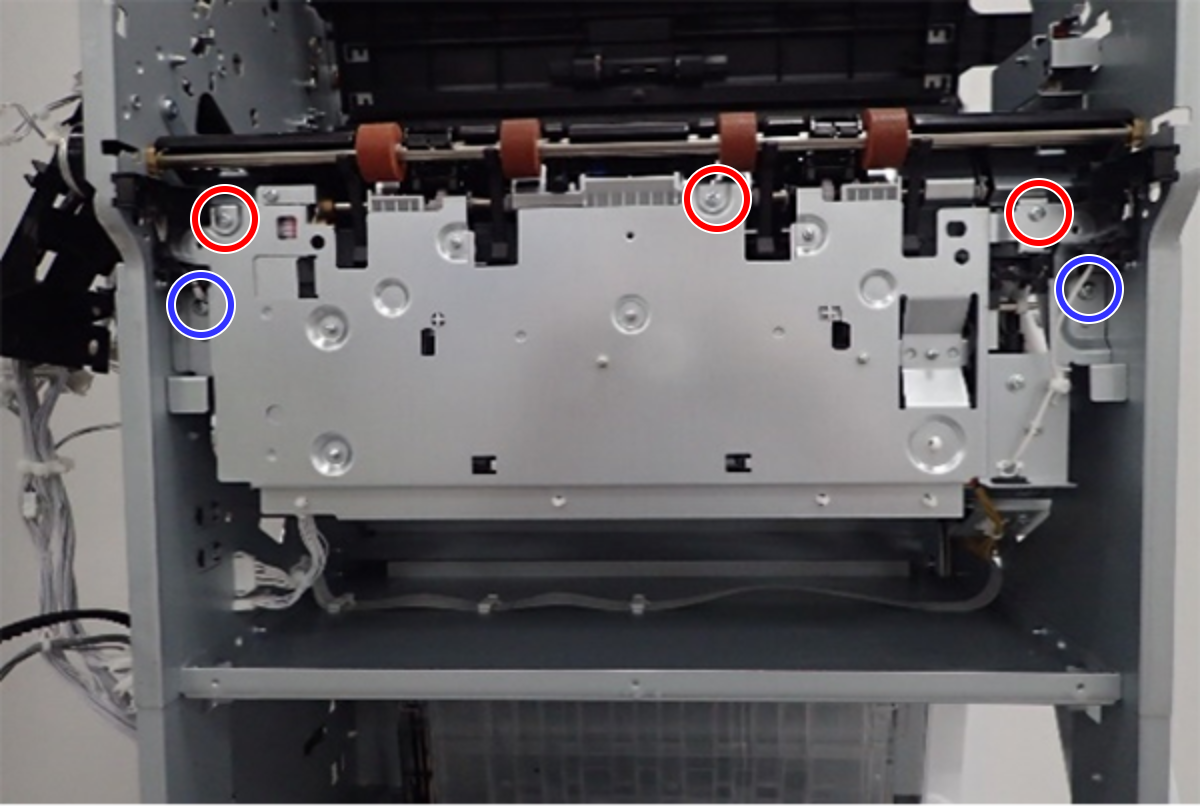

- 拆下固定下部单元的4颗螺丝。(SX:)

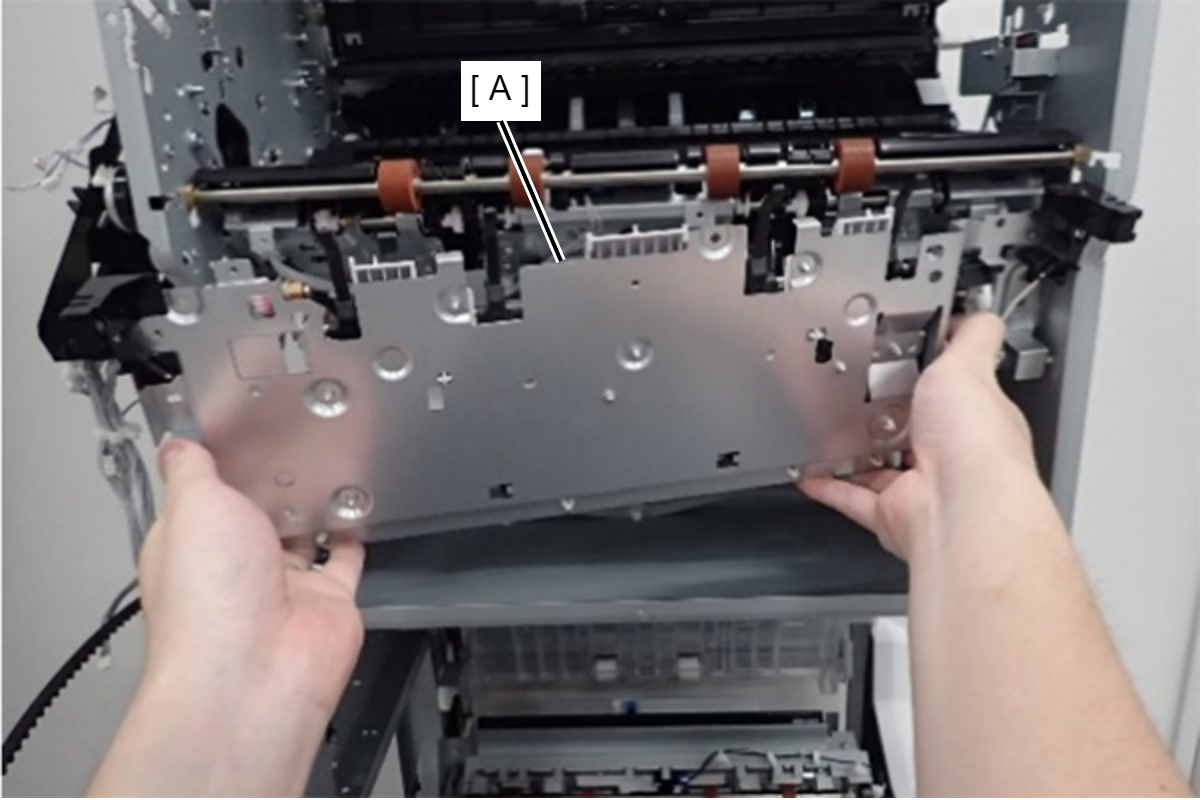

- 释放线束（A），向前拆下下部单元（B）。
