新增纸盒单元初始调整步骤
侧对位调整
![]() |
出厂时,产品主机的纸盒(C1/C2)进行了侧对位调整,但由于新增纸盒单元(C3/C4)单独发货,所以无法保证侧对位准确度。 因此,在安装新增纸盒单元时,执行侧对位调整作为初始调整。 |
![]() |
|
- 选择[07 Installation Setting / Operation Check](07安装设置/操作检查)。
- 选择[Additional Cassette](新增纸盒)选项卡。
- 选择[70101 Side Registration](70101侧对位)。

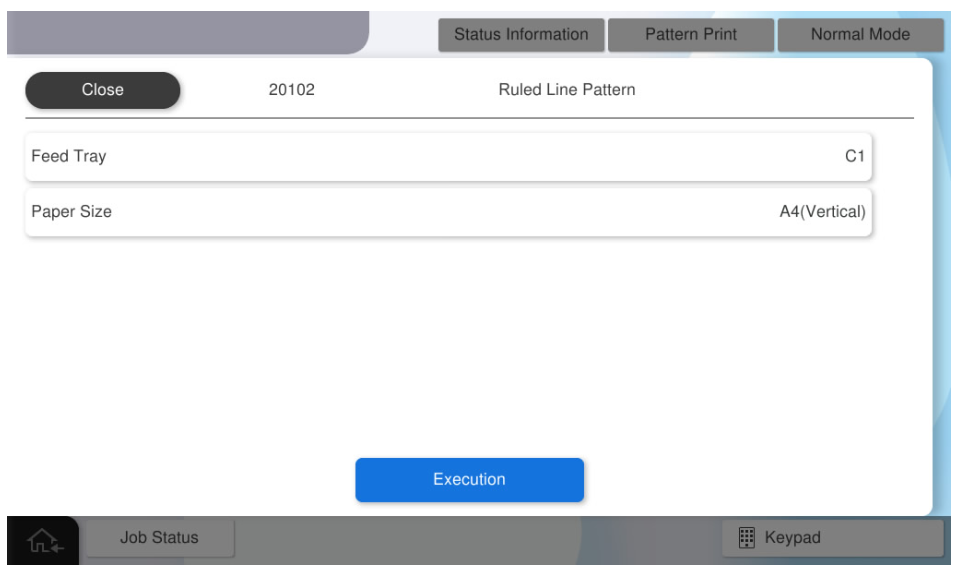

- 按[Pattern Print](图案打印)。
按下各设置项目按钮进行打印设置。可设置参数如下。
设置项目
选择
进纸托盘
C1、C2、C3、C4、手动进纸器、大容量进纸器
纸张大小
A4(垂直)、Letter(垂直)
Check Point / チェックポイント
- 对于[Paper Tray](纸盘)设置,选择“新增纸盒单元”。[Paper size](纸张大小)是可选的。
- 将要调整的进纸器与进纸托盘相匹配,进行图案打印。
按[Execution](执行)打印调整图案。
按照以下步骤执行硬件调整。

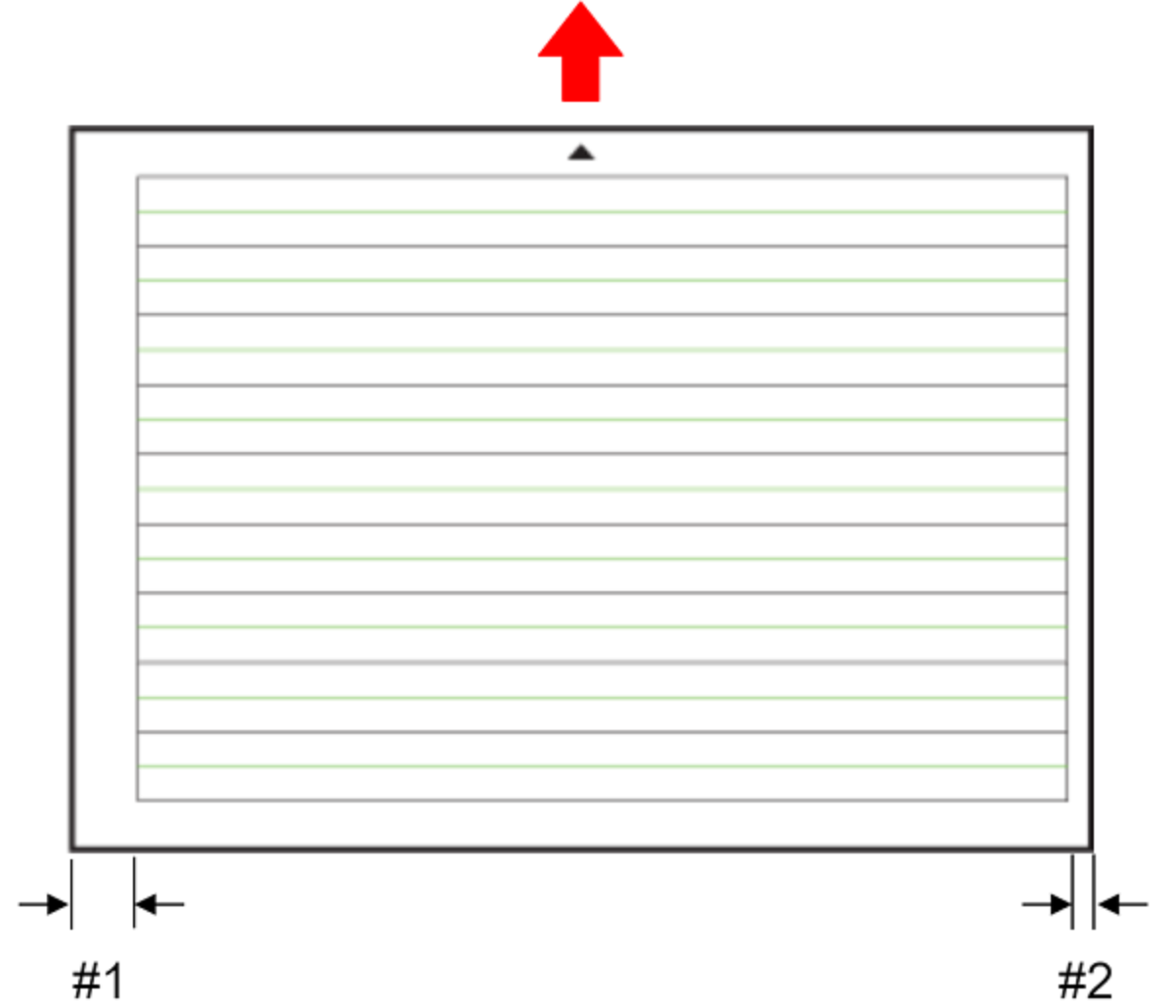

测量调整图案上#1和#2的边距量,然后计算边距差距。
根据边距差值更改目标进纸器的纸导轨位置。请参阅以下的如何更改纸导轨。
Note / 補足
纸盒单元(C1-C4)
- 拆下目标纸盒单元。

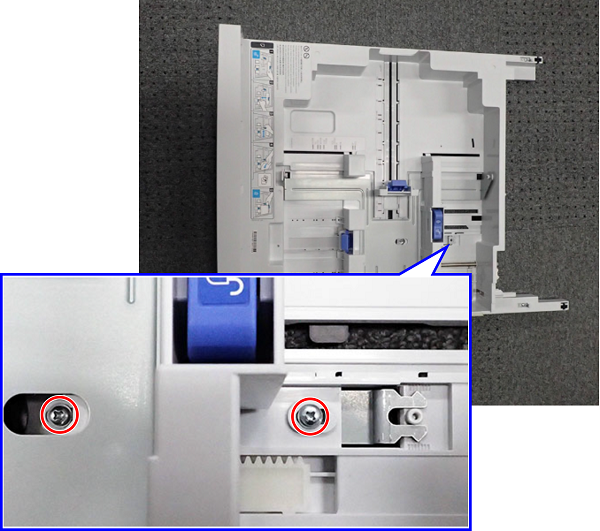

松开纸盒单元底部侧面纸导轨的2颗螺丝。
产品后侧上的导纸轨位置基于调整样张的左右边距进行改变。
Check Point / チェックポイント
- 以调整标尺为基准更改纸导轨位置。
- 如果想要减少#1的边距:更改到产品的后面。
- 如果想要减少#2的边距:更改到产品的正面。
- 调整宽度为±3 mm,最小调整单位为1 mm。
- 以调整标尺为基准更改纸导轨位置。
- 改变导纸轨位置后,重新拧紧在步骤2中松开的2颗螺丝。
再次从服务支持模式输出调整图案,检查调整结果。
Note / 補足
- 如果结果不令人满意,则重复硬件调整。
- 如果没有改进,请执行软件调整。
按照以下步骤执行软件调整。
在调整图案上测量#1和#2的边距量。
从纸张边缘到“#1标记”的距离
从纸张边缘到“#2标记”的距离
将测量值转换为面板输入值。
输入值=测量值 x 10
例如) 测量值=7.5 mm,输入值=75

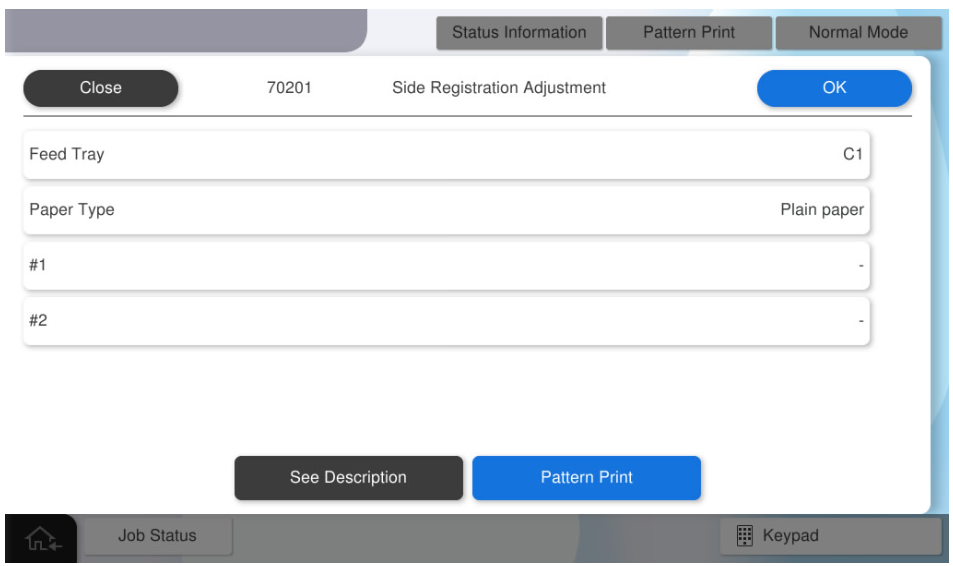

按[OK](确定)以反映设置值。
Check Point / チェックポイント
- 选择要调整的新增纸盒单元托盘。
- 按[#1]并输入步骤2中计算的输入值#1。
- 按[#2]并输入步骤2中计算的输入值#1。
- 选择要调整的新增纸盒单元托盘。
按[OK](确定)以反映设置值。
Check Point / チェックポイント
- 如果在输入所有值后按[Pattern Print](图案打印),将反映调整值并可打印调整图案。
Note / 補足
通过在面板上输入边距量的测量值,会自动执行以上软件调整步骤,在纸张中心输出图像。
如果想要将图像移动到任何位置,请参考以下调整值规格确定输入值。
内部调整值=(输入值#2-输入值#1)/2

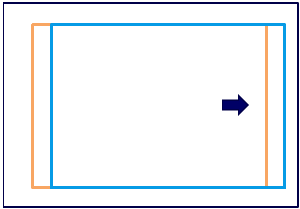

若要将图像从当前位置向右移动1 mm:内部调整值=10。
若要将图像从当前位置向左移动1 mm:内部调整值=-10。
- 如果在输入所有值后按[Pattern Print](图案打印),将反映调整值并可打印调整图案。
- 启动服务支持模式。
