内部打孔单元初始调整步骤
打孔单元启用设置
- 启动服务支持模式。
- 选择[07 Installation Setting / Operation Check]（07安装设置/操作检查）。
- 选择[Inner Finisher]（内部装订器）选项卡。
- 选择[Punch Unit Activation Setting]（打孔单元激活设置）。
- 选择[Status]（状态）。
选择要使用的状态。
Check Point / チェックポイント- 根据安装的打孔单元的用途选择项目。
- 如果选择了错误的目的地，则无法正确执行打孔过程。
按[OK]（确定）。
Check Point / チェックポイント激活内部打孔单元后，重启主机。
打孔位置调整（主扫描）（H/W）
- 选择[Punching Position Adjustment Main Scan Direction (Hardware)]（打孔位置调整主扫描方向（硬件））。
- 选择[Paper Tray]（纸盘）。
- 选择要使用的纸盘。
- 选择[Paper Size]（纸张大小）。
- 选择要使用的纸张大小。
- 按下[Execution]（执行）。
- 折叠调整图案，使调整图案的打印面朝向内侧。

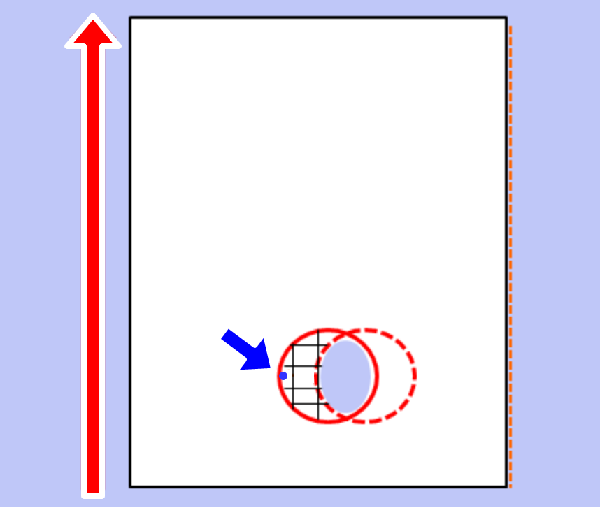

- 在调整图案重叠孔的偏移位置进行标记。如果孔没有错位，则无需调整。
- 打开调整图案，测量标记与孔轮廓之间的距离（#3）。
将测量结果（#3）转换为调整值。
Check Point / チェックポイント- 调整值计算方法：调整值=测量结果 ÷ 2
示例）当测量结果是3 mm时
调整值=1.5mm
- 调整值计算方法：调整值=测量结果 ÷ 2
- 更改内部打孔单元的安装位置。
- 拉出内部装订器。
- 拆下1颗螺丝，拆下内部打孔单元（A）的前盖。（S7：
)
- S7:C.B.STITE(P4)，螺丝，3X10，F/ZN3C
- 松开内部打孔单元的固定螺丝（A），根据步骤10中计算出的调整值，更改内部打孔单元的安装位置。
Check Point / チェックポイント再次检查写在调整图案上的标记位置，决定单元的移动方向。
- 当标记写在所打孔的右侧（+侧）时
向产品的正面移动。 - 当标记写在所打孔的右侧（-侧）时向产品的背面移动。
移动内部打孔单元时，请参考帧存储器（1个存储器=1 mm）。
- 当标记写在所打孔的右侧（+侧）时
- 拧紧内部打孔单元的固定螺丝（A），然后放回内部装订器。
- 再次输出调整图案，如果孔的错位情况改善，按[Close]（关闭）结束调整并组装内部打孔单元的前盖。
如果需要继续调整，请从步骤16开始重复调整。 - 按[OK]（确定）完成设置。
操作检查
安装内部打孔单元时，请检查以下操作。
- 装订收纸（后1位）
- 装订收纸（前1位）
- 装订收纸（2个位置）
- 移位收纸
- 直接收纸
- 打孔收纸（2孔）
- 打孔收纸（其他）
- 启动服务支持模式。

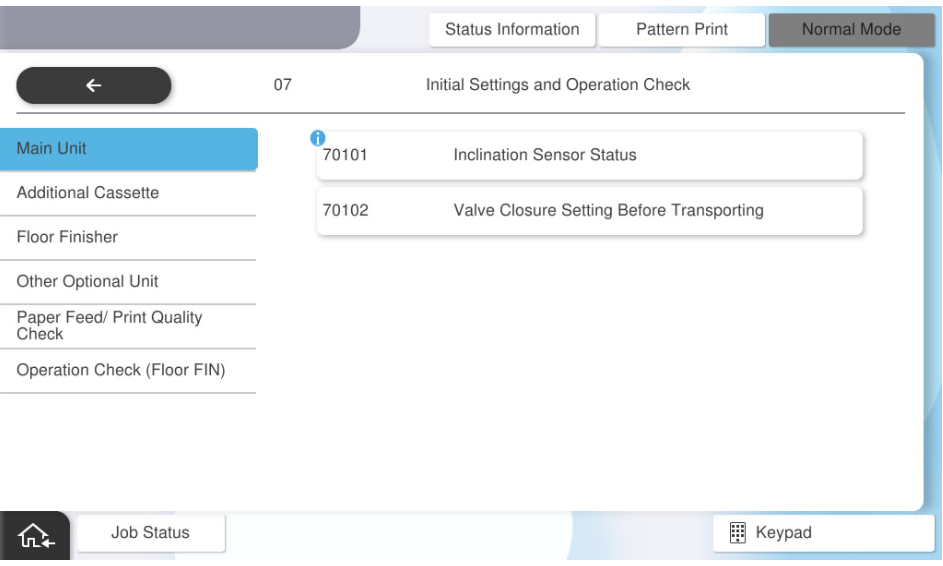

- 选择[07 Installation Setting / Operation Check]（07安装设置/操作检查）。
- 选择[Inner Finisher Operation Check]（内部装订器操作检查）选项卡。
- 选择[Staple Stack (rear 1 position)]（装订收纸（后1位））。
- 选择[Paper Tray]（纸盘）。
- 选择要使用的纸盘。
- 选择[Paper Size]（纸张大小）。
- 选择要使用的纸张大小。
- 选择[Number of Feed]（进纸数量）。
- 输入要送入的张数并按[OK]（确定）。
按[Execution]（执行）并检查操作结果。
 Note / 補足 |
按照相同步骤确认以下操作，并确认其工作正常。
|
