内部打孔单元安装步骤

Caution / 注意

安装前，请务必检查以下注意事项。

  • 开始工作前，所有工人必须阅读安装步骤。
  • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
  • 请在足够的工作空间内工作
  • 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
  • 所有作业必须在电源关闭的情况下完成。
要准备的项目
  • 内部打孔单元附带
  • 十字（+）螺丝刀
安装步骤
Caution / 注意

把内部装订器放在包装材料顶部，防止内部装订器安装板（A）变形。

不要在桌子上或高处工作，否则有可能掉落。

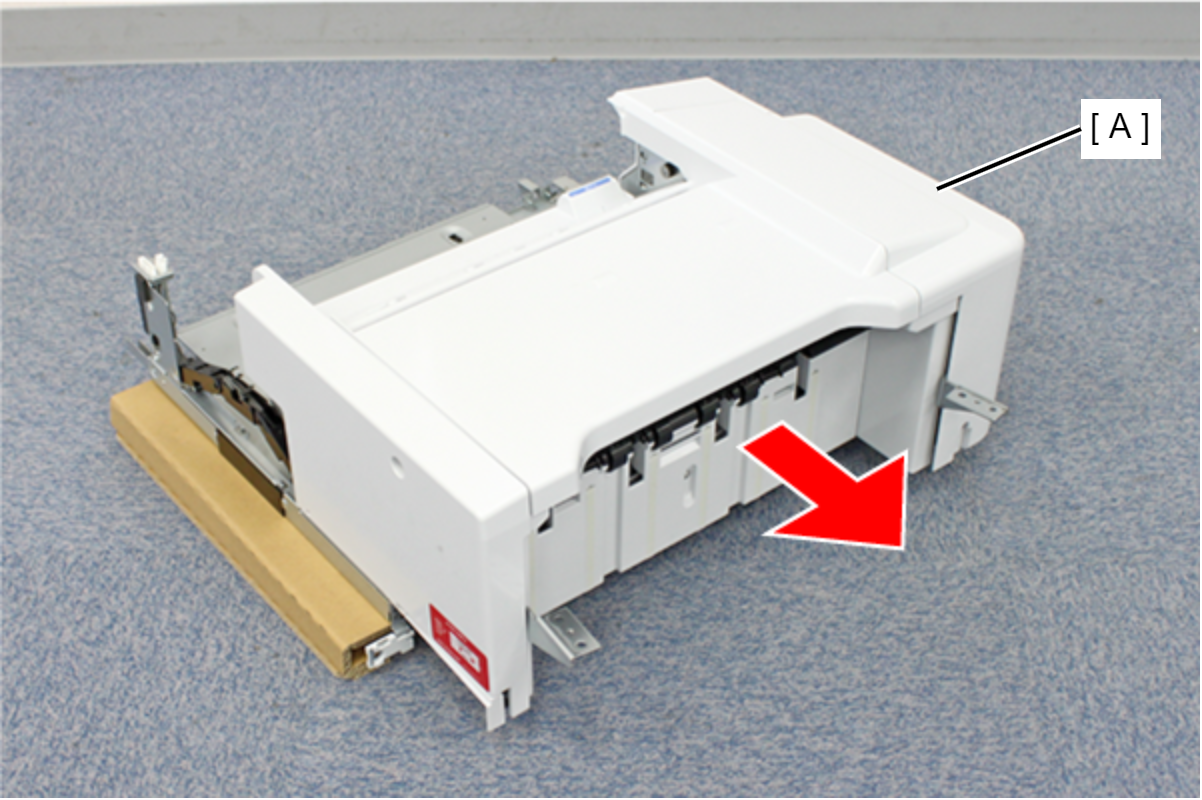

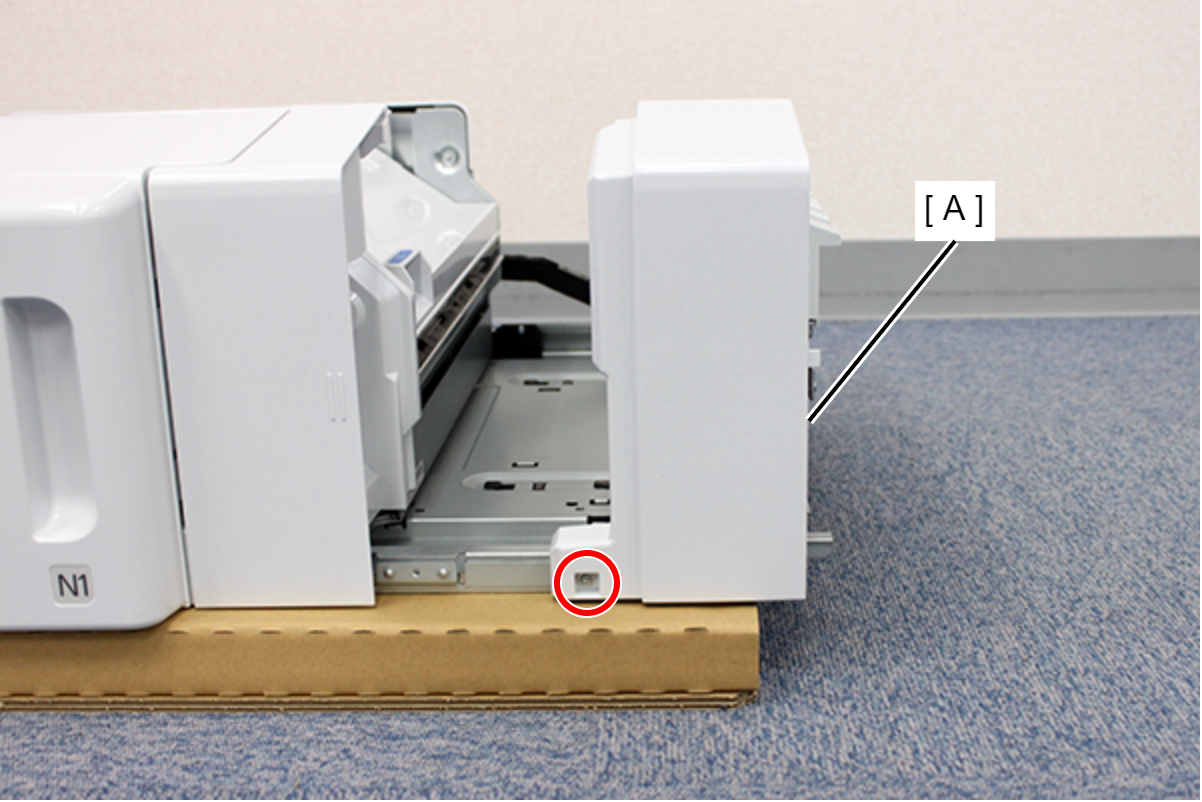

  1. 沿箭头方向滑动内部装订器（A）。
  2. 拆下1颗螺丝并拆下前止动器（A）。
  3. 打开内前盖（A），将前止动器（B）安装到如图所示位置，然后用1颗螺丝固定。
  4. 拆下1颗螺丝并拆下后止动器（A）。
  5. 将后止动器（A）安装到如图所示位置，然后用1颗螺丝固定。

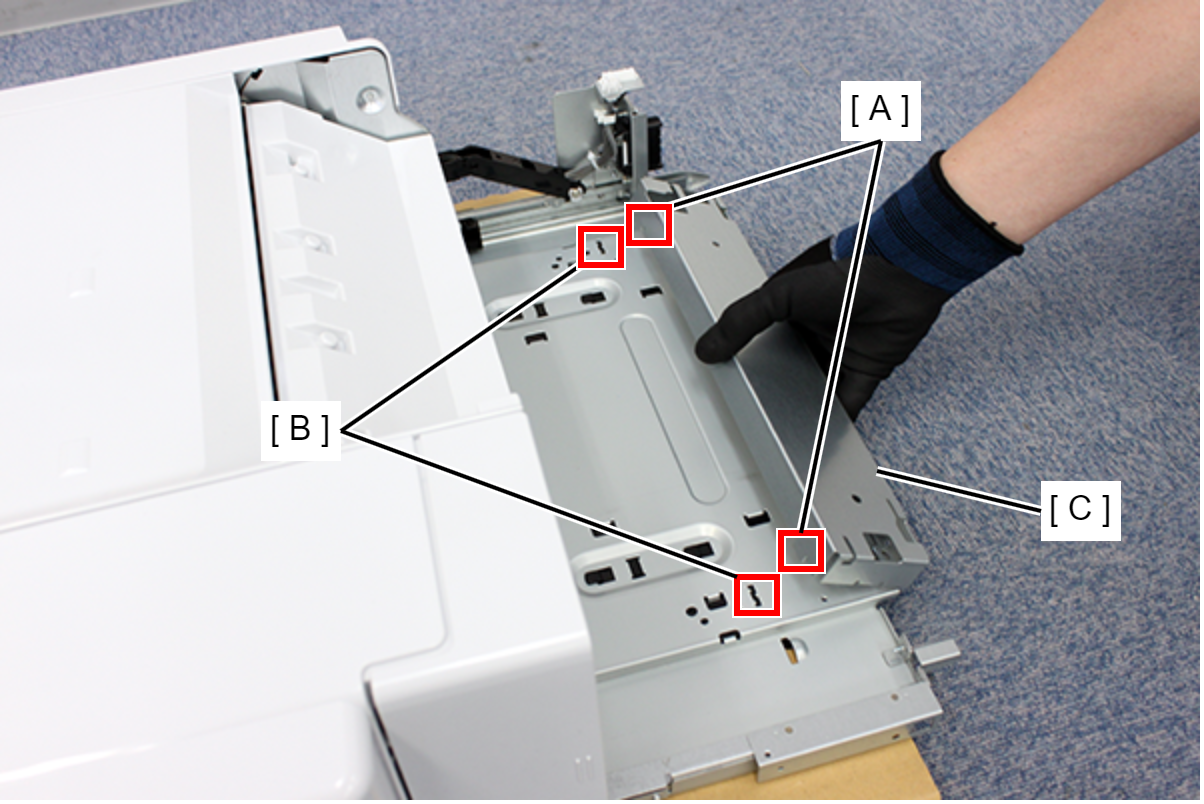

  6. 将2个突出部（A）对齐框架的2个孔（B），然后安装基座框架（C）。

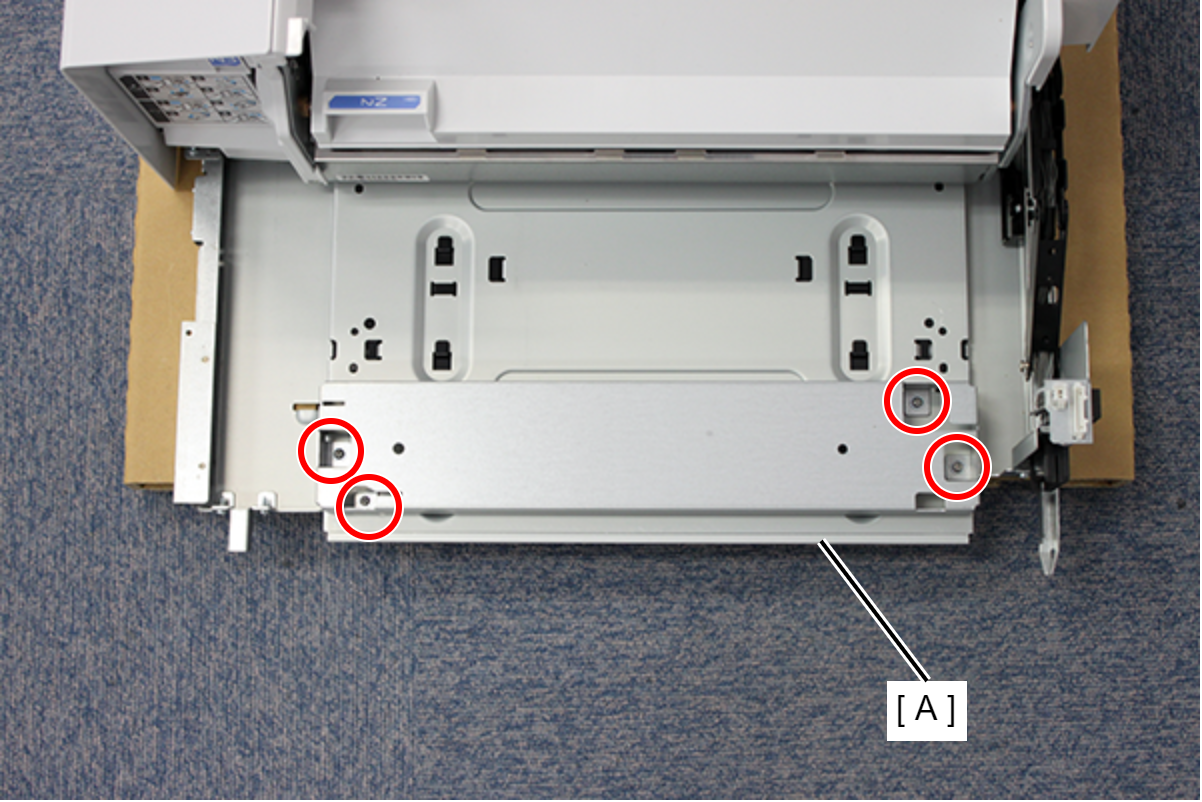

  7. 用4颗螺丝固定基座框架（A）。

    • ：3x8DC/P

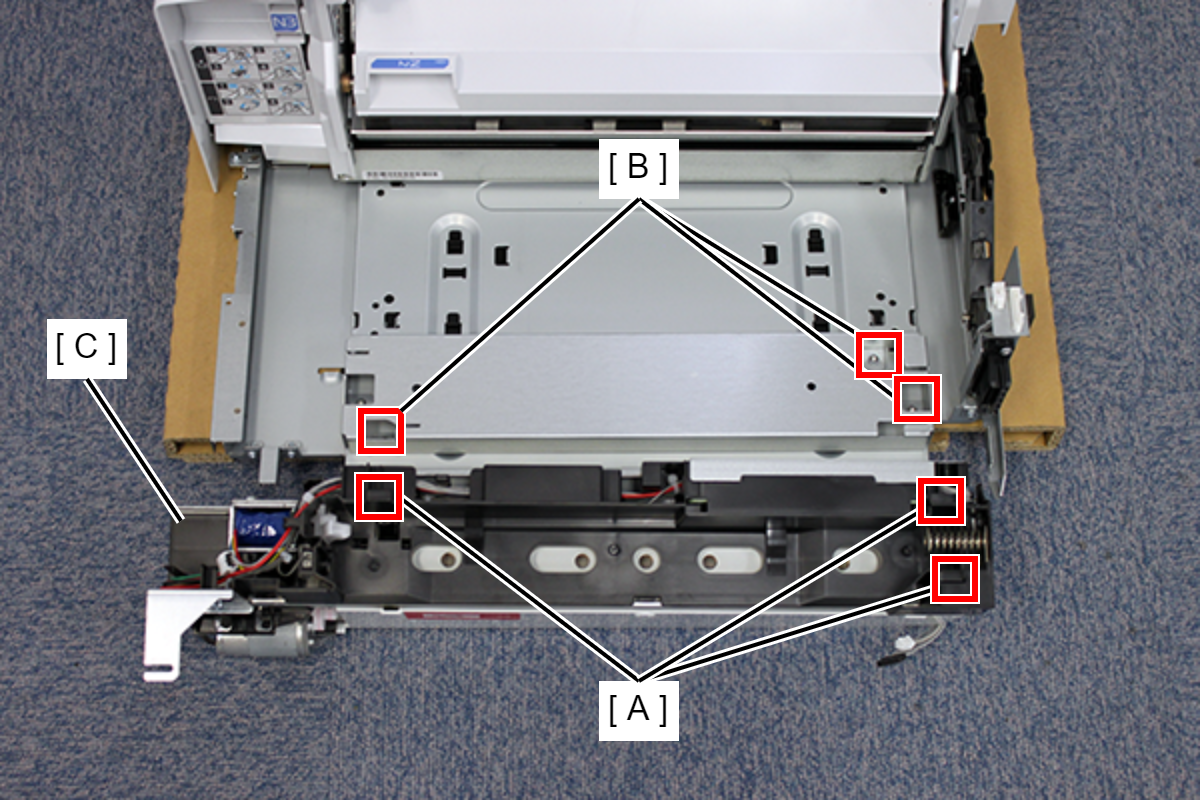

  8. 将打孔单元底部的3个卡钩（A）对齐基座框架的3个孔（B），然后安装打孔单元（C）。

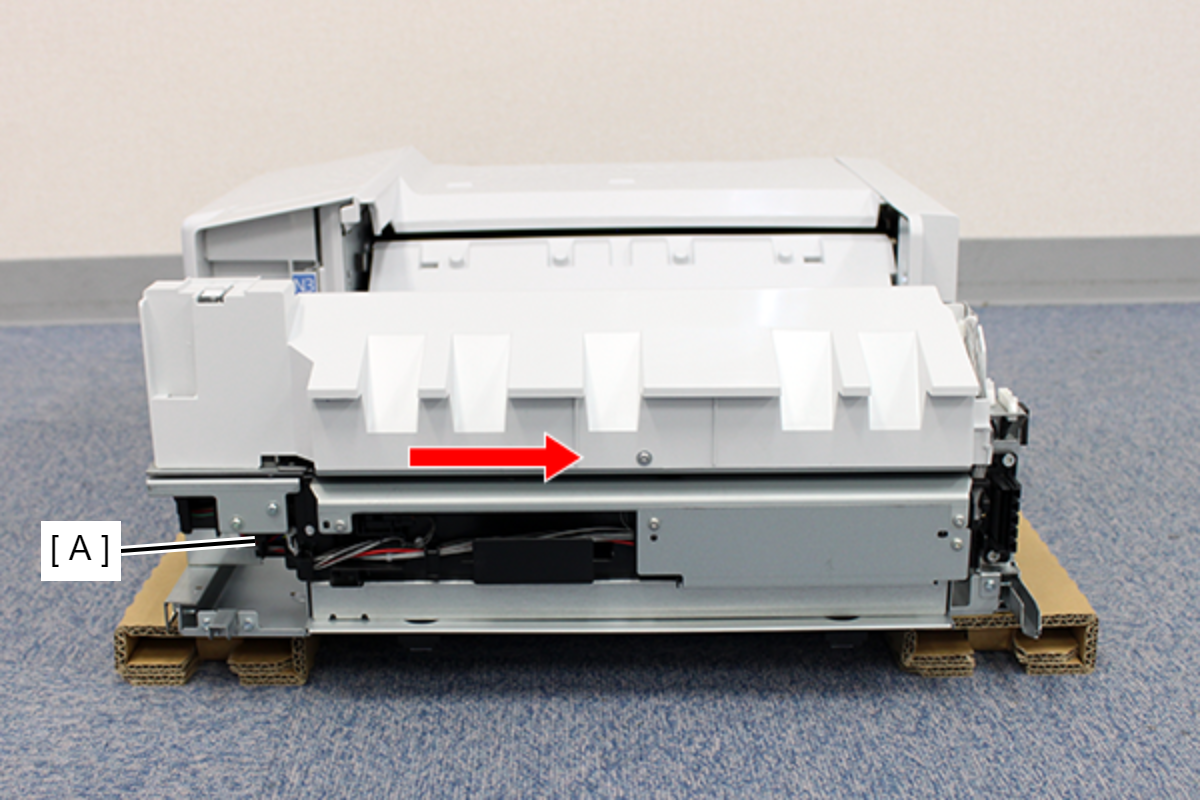

  9. 沿箭头方向滑动打孔单元（A），然后用3个卡钩固定打孔单元。

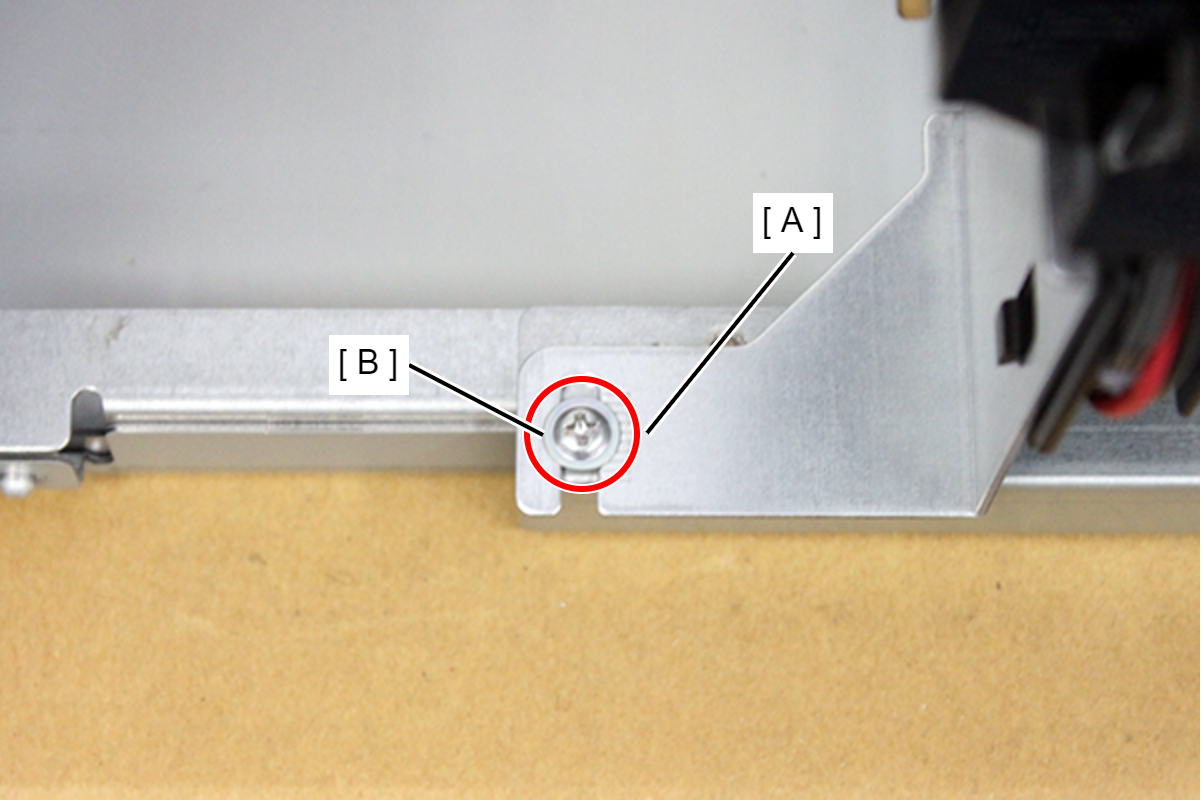

  10. 将标尺的中心线（A）对齐螺丝孔（B）的中心，并用1颗螺丝固定。

    • ：3x8DC/P
  11. 将打孔单元B的2根电缆（A）连接到2个连接器（B）。

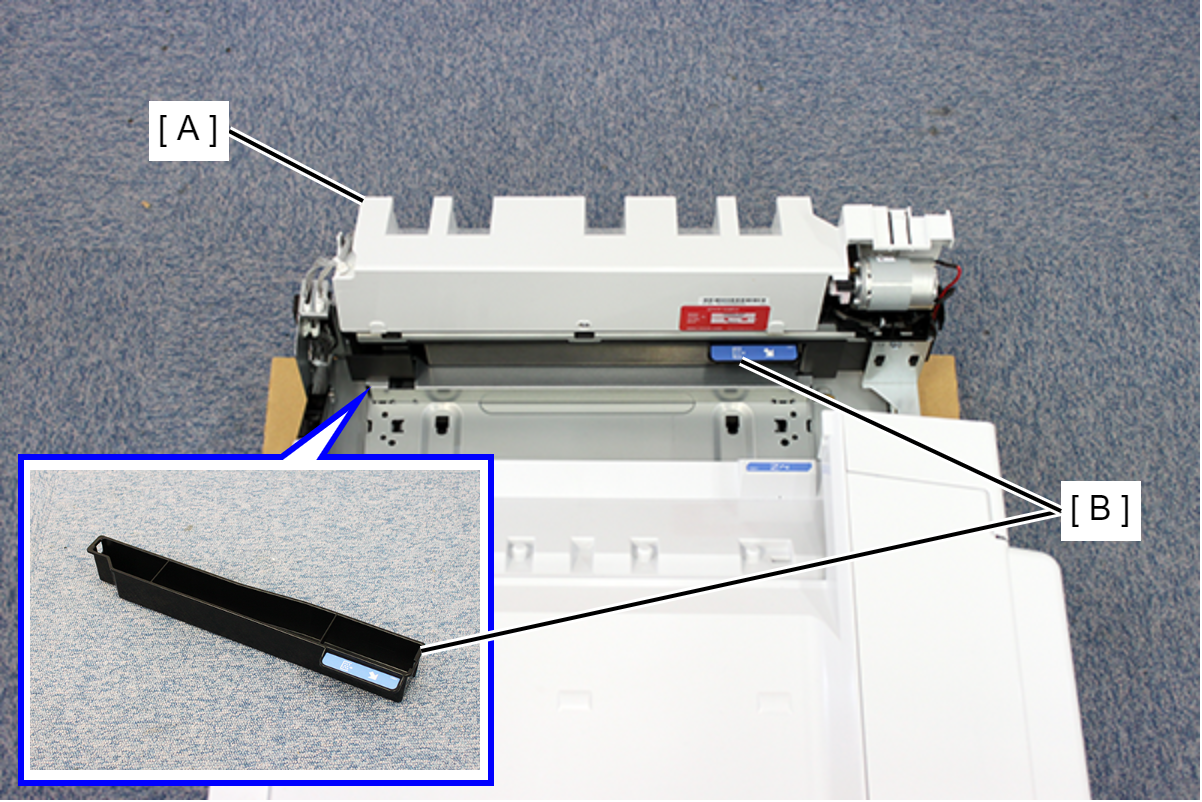

  12. 将打孔废屑纸盒（B）安装到打孔单元（A）。

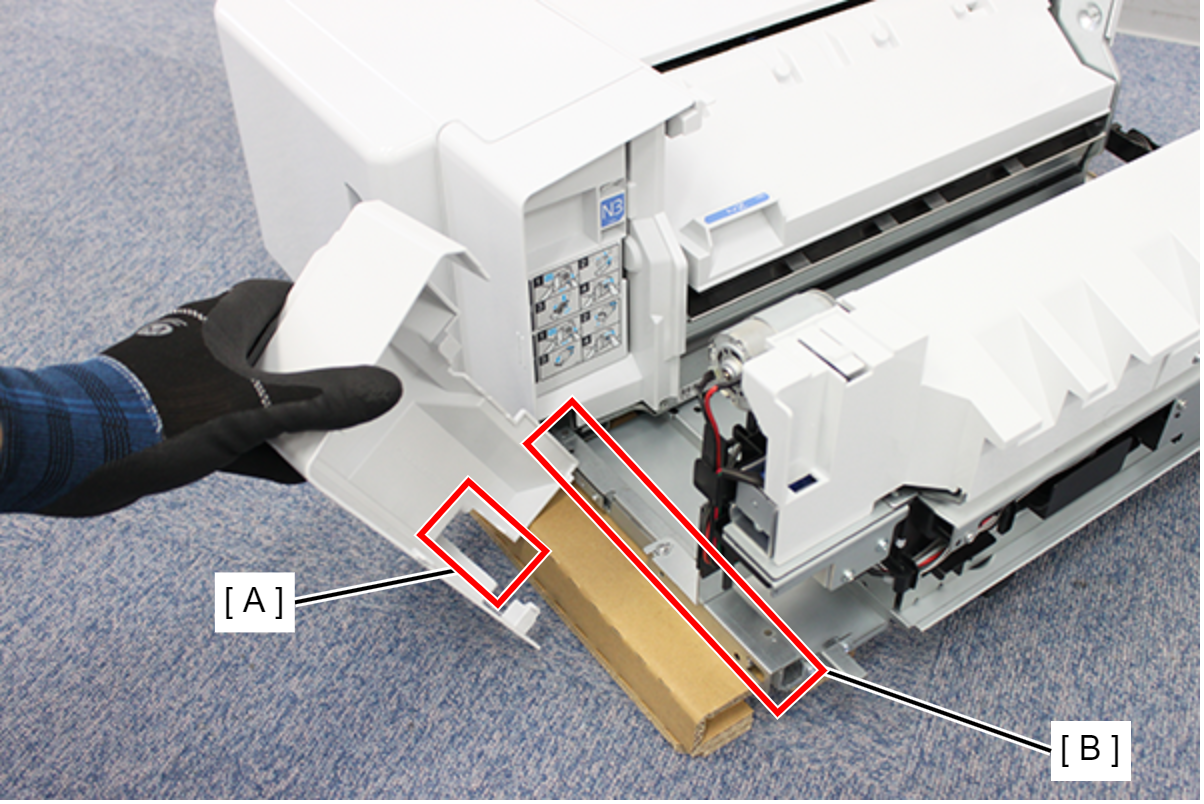

  13. 将内前盖的凹槽（A）对齐内部装订器的导轨（B）并安装。
  14. 沿箭头方向滑动内前盖（A），将2个卡钩对齐2个孔，然后安装内前盖（B）。
  15. 用1颗螺丝固定内前盖（A）。

    • ：3x8DC/P
  16. 关于后续步骤，请参考内部装订器的安装步骤。
