扩展网络板的安装步骤

附带项目

编号附带项目数量

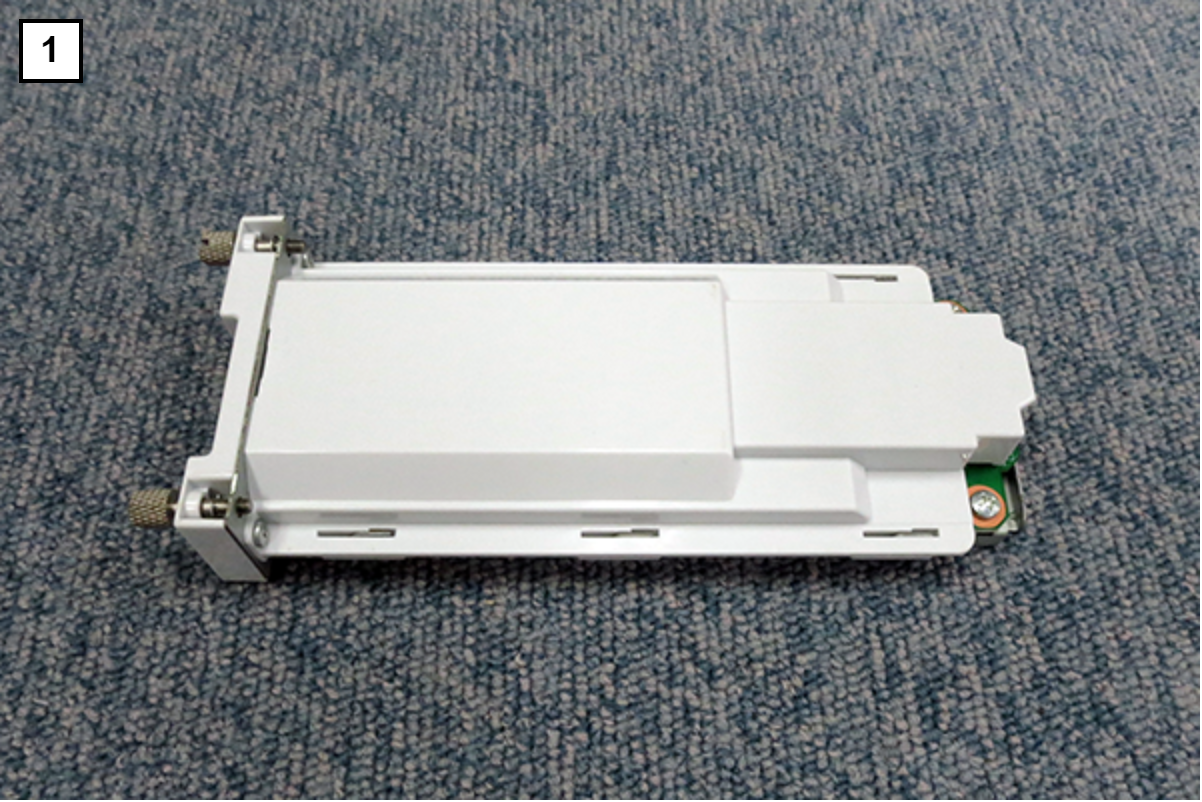

1扩展网络板1
安装步骤
需准备的物品
  • USB存储器（存储最新固件）
  • 手套
  • 十字（+）螺丝刀
最少工人数

1人

Caution / 注意

安装前，请务必检查以下注意事项。

  • 开始工作前，所有工人必须阅读安装步骤。
  • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
  • 请在足够的工作空间内工作
  • 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
  • 所有作业必须在电源关闭的情况下完成。
安装步骤
  1. 拆下2颗螺丝，然后拆下LAN盖（A）。
  2. 将附加网络接口板插入LAN端口，并用2颗螺丝固定。


    Check Point / チェックポイント

    安装扩展网络板后，请执行以下操作：

    • 启用附加网络功能（104附加网络端口设置）
    • 更新附加网络接口板的固件（更新固件）
    • 附加网络设置
