落地式装订器安装步骤

Caution / 注意

安装前，请务必检查以下注意事项。

开始工作前，所有工人必须阅读安装步骤。
请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
请在足够的工作空间内工作
请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
所有作业必须在电源关闭的情况下完成。

Check Point / チェックポイント

使用鞍式装订单元和落地式打孔单元时，应先安装鞍式装订单元和落地式打孔单元，然后再安装落地式装订器。

要准备的项目

落地式装订器的附带项目
落地式桥接单元A的附带项目
落地式桥接单元B的附带项目
十字（+）螺丝刀

安装步骤

拆下2颗螺丝，然后拆下左上盖（A）。
- ：3X10DC/P
释放2个卡钩（A），拆下FD收纸器前端盖（B）。
拆下1颗螺丝并拆下FD内上盖（A）。
- ：3x8DW/P
拆下1颗螺丝并拆下FD导纸轨（A）。
- :3x8D/BK/P
拉动控制杆并打开右门单元（A）。
在释放卡钩的同时拆下右门电缆盖。
沿箭头方向滑动D3电缆盖（A），释放2个卡钩并拆下D3电缆盖。
从2个连接器（A）断开电缆。
拆下3颗螺丝，拉动控制杆（A）拆下D3单元（A）。
- ：4x8D/P
拆下2颗螺丝，然后拆下出纸导纸轨（A）。
- :3x5D/TBD
在释放卡钩的同时，沿箭头方向旋转FB电缆盖（A）将其拆下。
准备落地式桥接单元B（A）。
将标有线的卡扣（B）插入落地式桥接单元B的孔（A）中，然后安装落地式桥接单元B（C）。
检查落地式桥接单元B的框架是否从出纸侧的3个孔（A）中突出，然后拧紧3颗螺丝。
- ：3x6D/P
拧紧2颗螺丝并固定落地式桥接单元B（A）。（SX:)
- ：3x6D/P

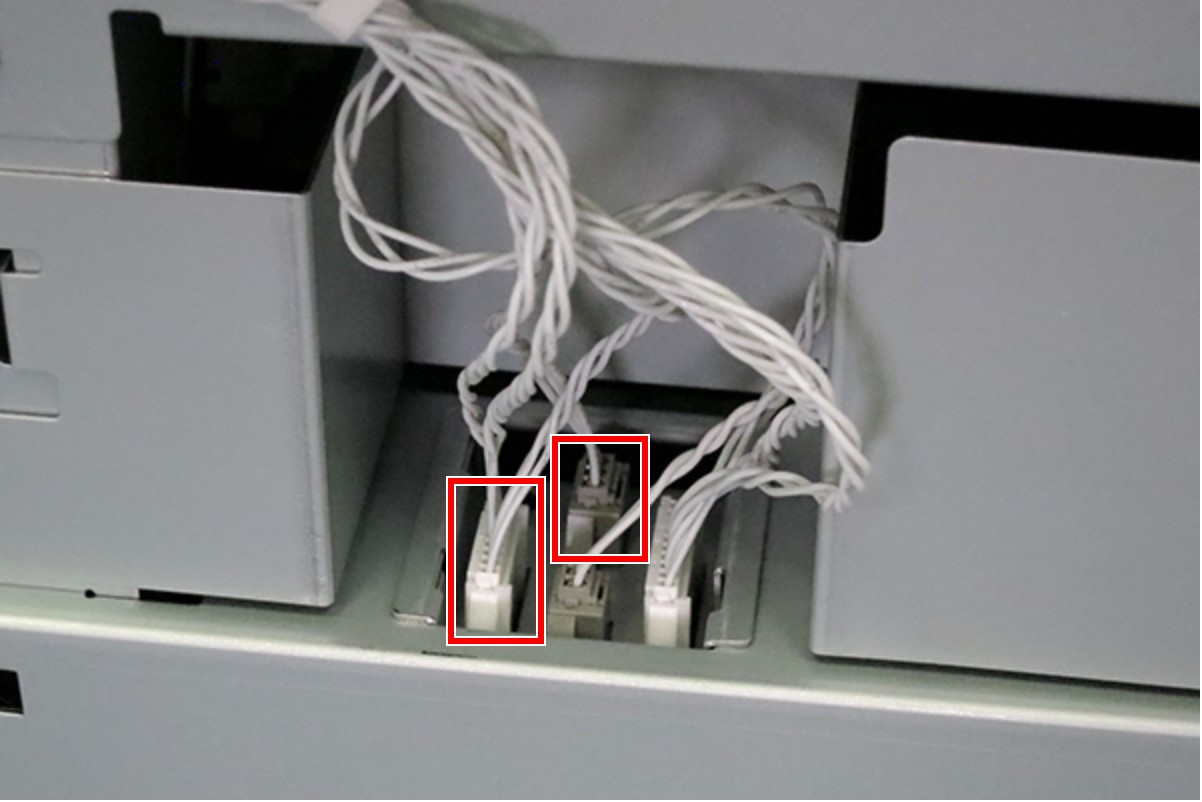

将落地式桥接单元B的3根电缆连接到3个连接器（A）。
将2个定位销对齐两个孔（B），然后一边旋转一边安装FB电缆盖（C）。

Caution / 注意
・确认FB电缆盖（A）钩在FR支架（B）下方。

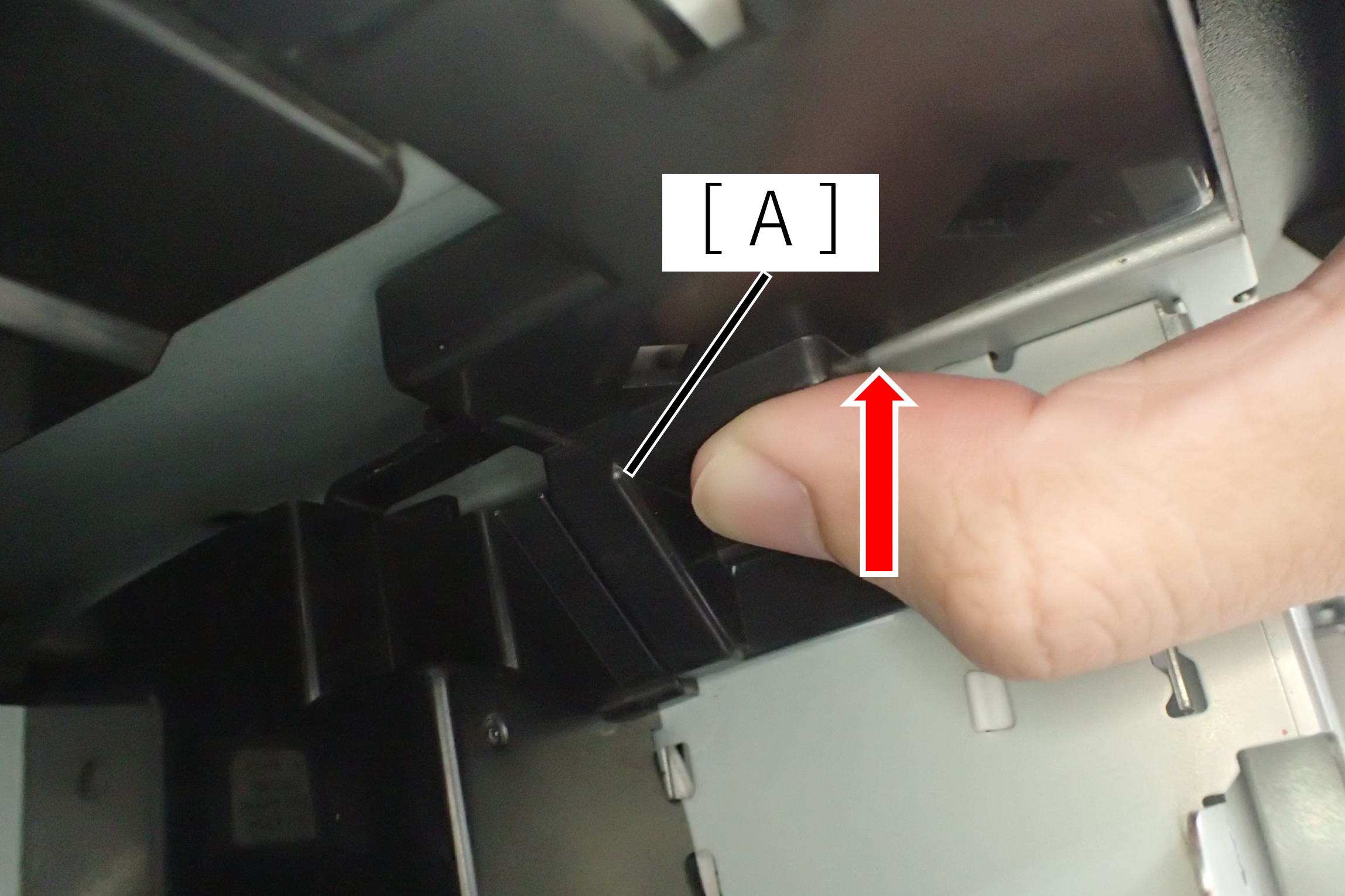

如果FB电缆太深，可通过升高FR支架（A）使其恢复。
・FB电缆盖（A）的卡钩已钩住。
将铰链定位销对齐两个定位孔（A），关闭控制杆侧，然后安装D3单元（B）。
拧紧3颗螺丝并固定D3单元（A）。
- ：4x8D/P
将2根电缆（A）连接到D3单元上的连接器，并将其放在卡钩（B）内侧。

Caution / 注意
注意不要混淆电缆的连接目标。
安装D3连接器盖（A）。
将卡扣插入框架，安装右门电缆盖（A）。
关闭右门单元。

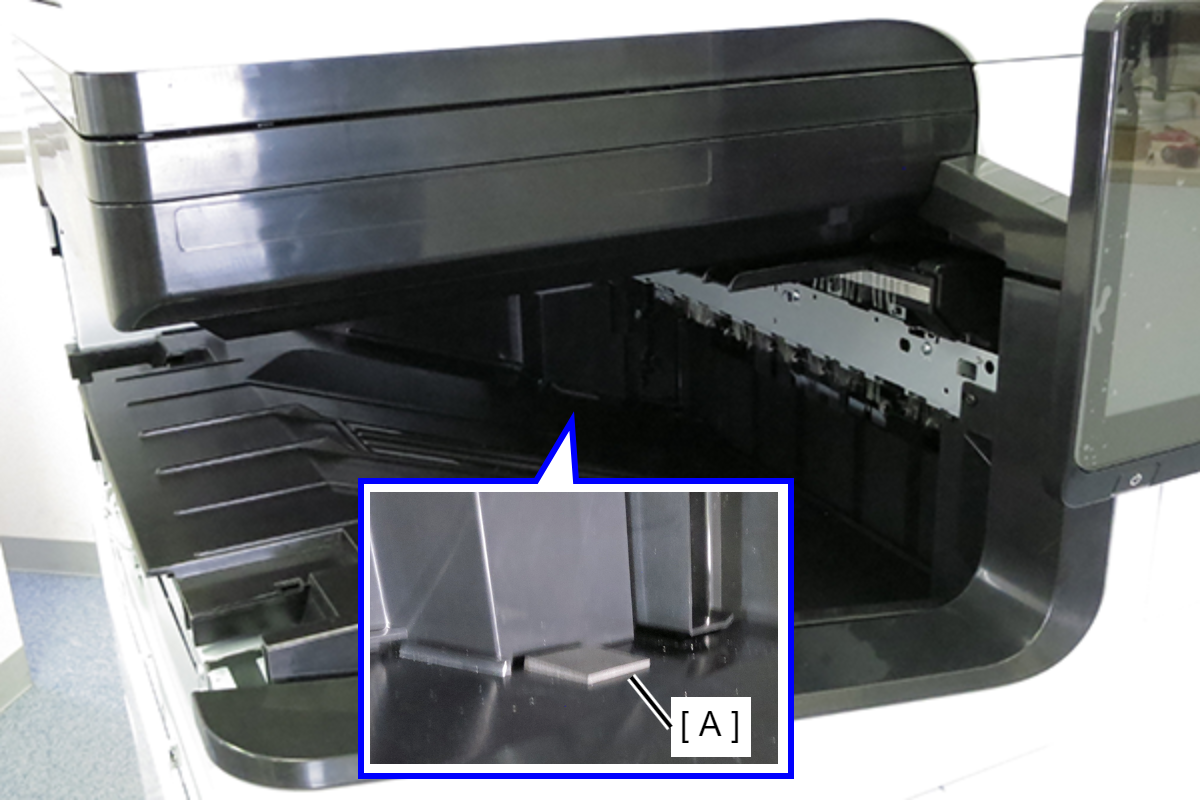

将橡胶垫（A）安装在FD收纸器组件上的如图所示位置。

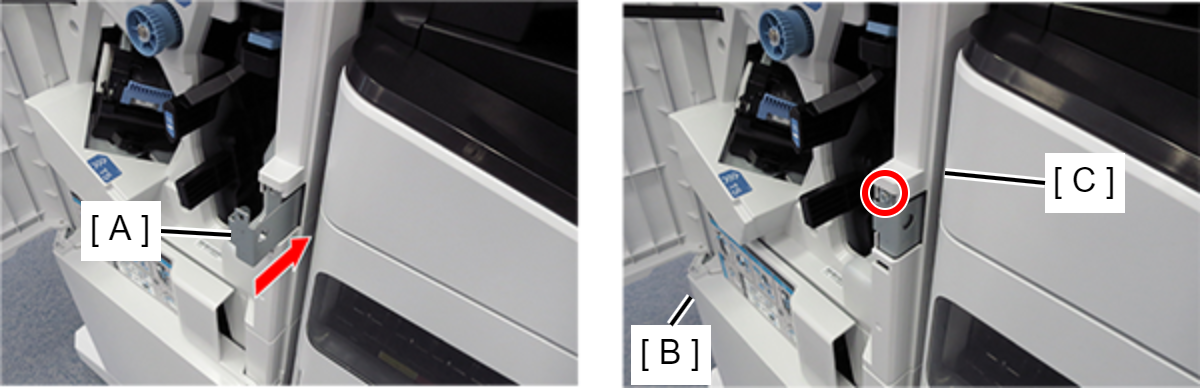

将落地式桥接单元A的左盖（A）放在FD内盖的上部（B），并沿箭头方向滑动以安装落地式桥接单元A。

Assembly / 組み立て

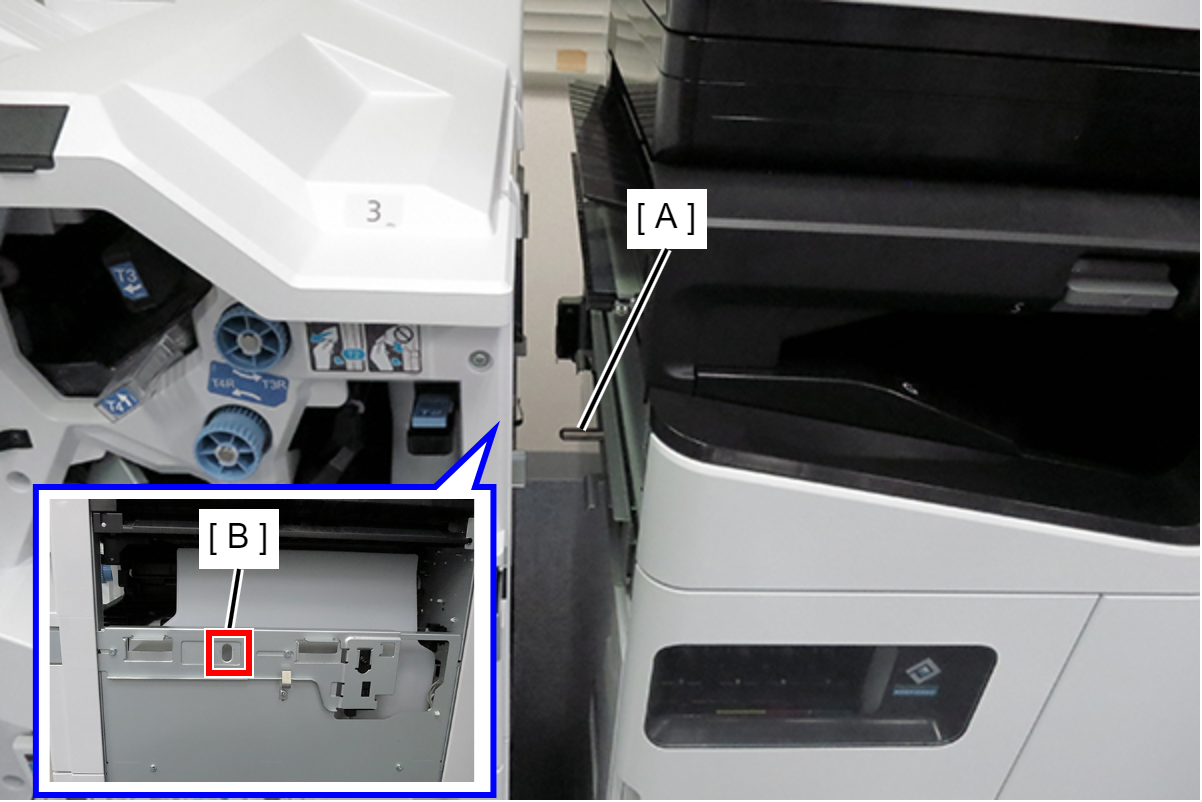

将落地式桥接单元A的2根定位销（A）插入主机的2个孔（B）中。
将定位销对齐2个定位孔，然后用2颗螺丝固定落地式桥接单元A（B）。
- - ：3x10DW/P
Note / 補足
再次使用步骤1中拆下的螺丝。
安装卡箍（A），排布落地式桥接单元A的电缆。
将落地式桥接单元A的2根电缆连接到2个连接器（A）。
用3个卡钩将FB导纸轨（A）安装到落地式桥接单元A（B）。
将定位销对齐2个定位孔（A），安装进纸位置调整板（B），然后用4颗螺丝临时固定。
- ：4x8D/P

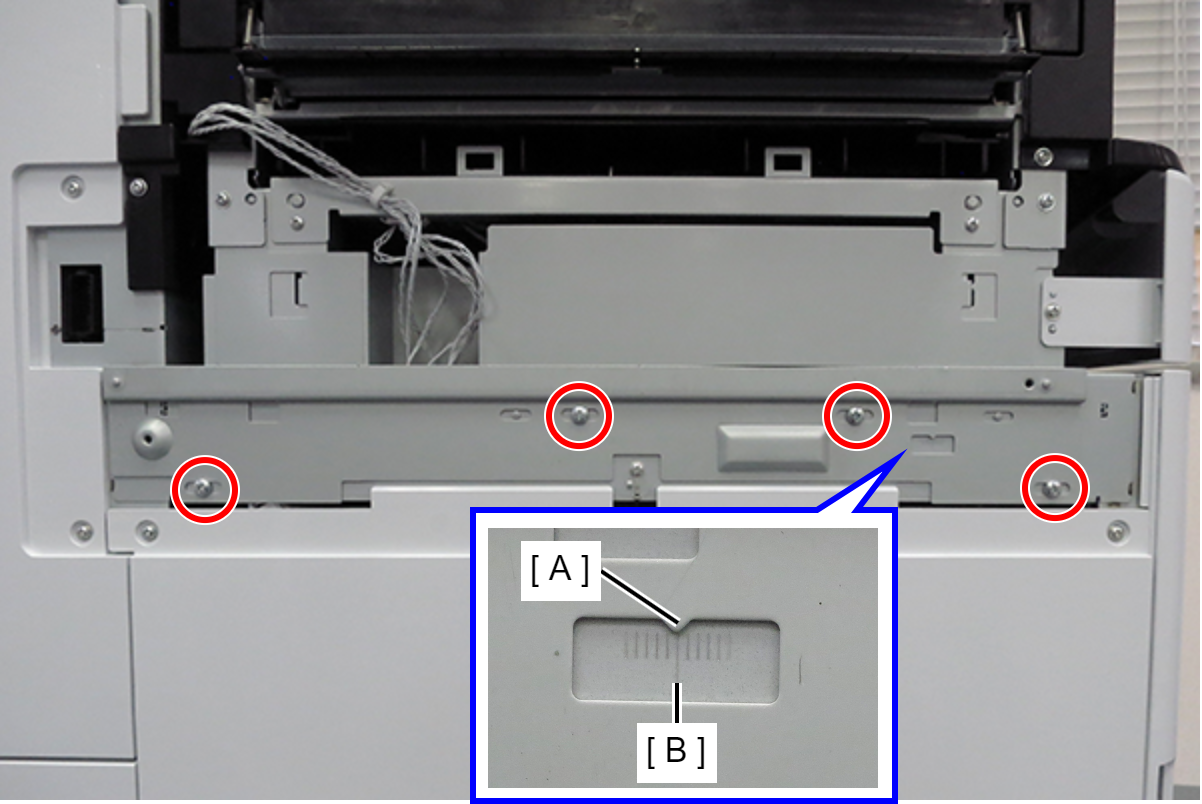

将纸张通过位置调整板的突出部（A）对齐标尺中心（B），完全拧紧4颗螺丝以固定纸张通过位置调整板。
- ：4x8D/P
将定位销对齐2个定位孔（A），安装连接板（B），然后用2颗螺丝固定。
- ：4x10DC/P
将连接板的电缆穿过卡钩，连接到主机上的连接器（A）。
将驱动器电缆盖的卡扣（A）对齐连接板的孔（B）并安装，然后用2个卡钩（C）固定。

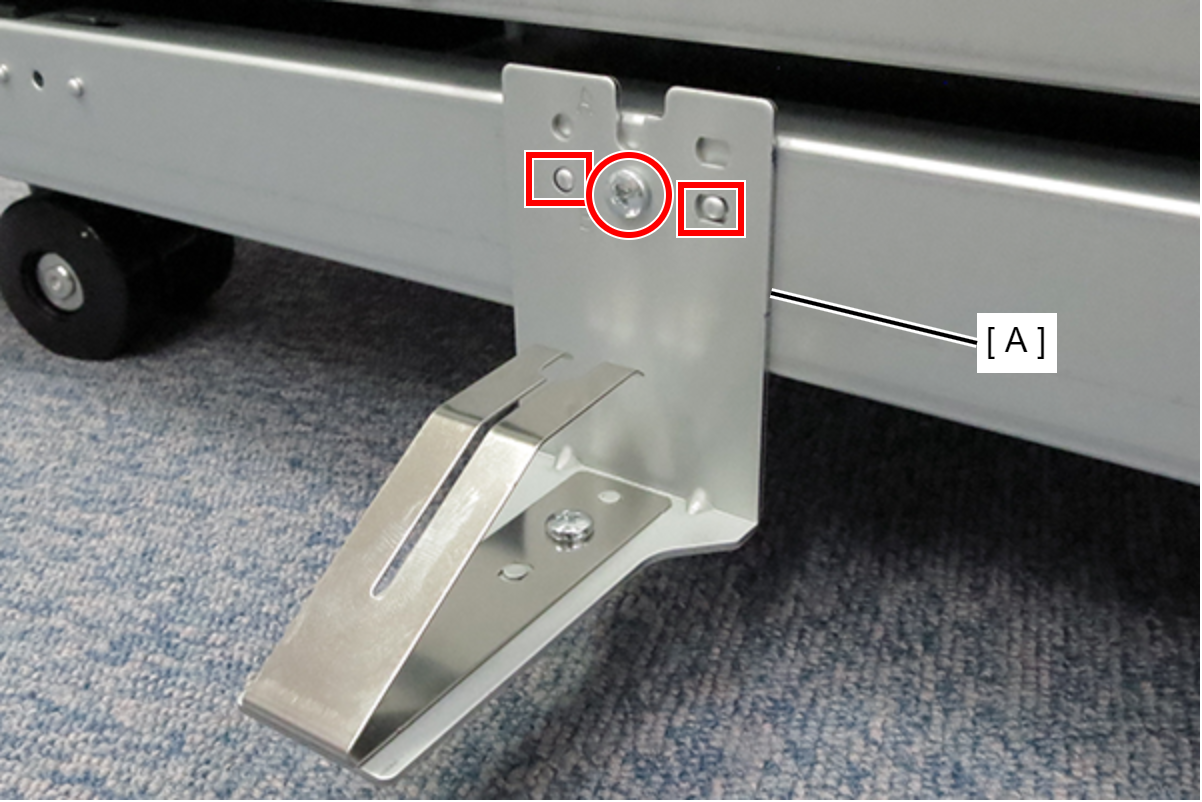

将装订器接地板（A）上标有B的两个孔对齐落地式装订器上的2个定位销，然后用1颗螺丝固定。
- ：4x8D/P
将装订器下部托盘（A）安装到落地式装订器。

Assembly / 組み立て
将装订器底部托盘上的2个卡钩（A）对齐落地式装订器上的2个孔（B）并固定。

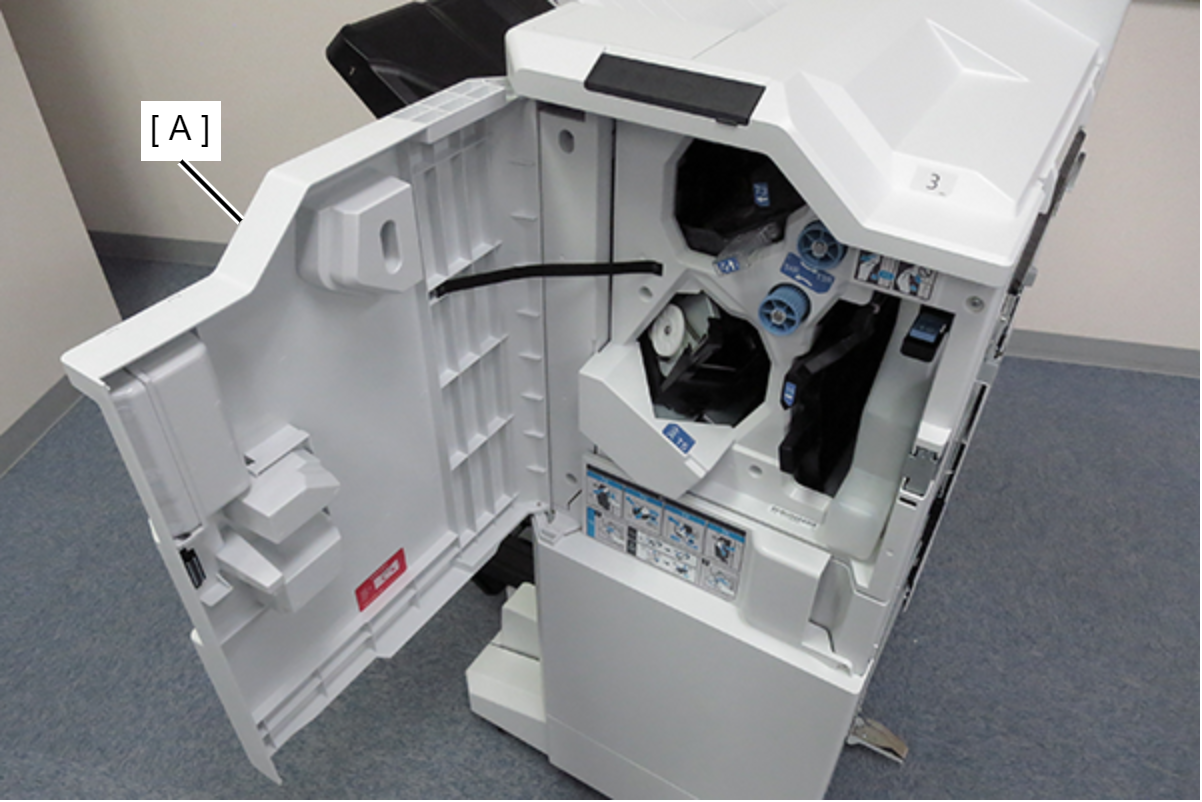

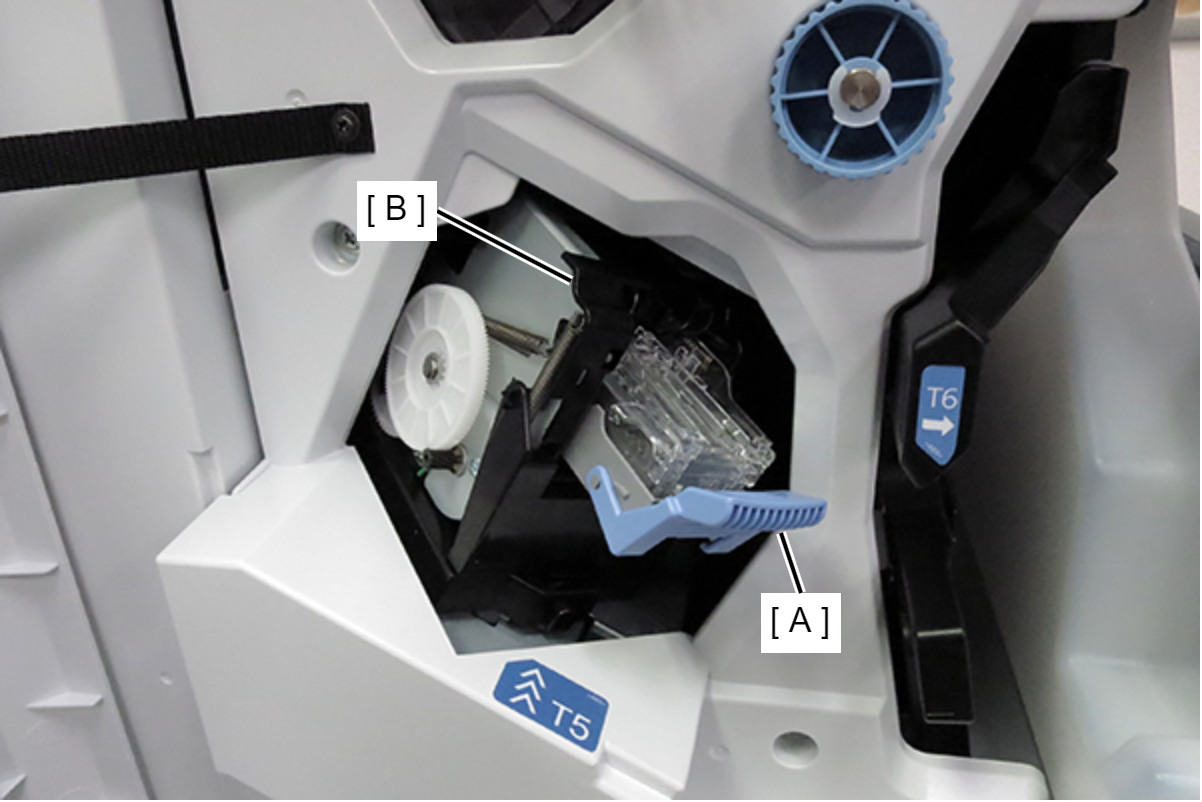

打开落地式装订器的前盖（A）。
