扩展G3传真板安装步骤

附带项目

编号附带项目数量
1扩展G3传真板1


安装步骤
需准备的物品
  • 扩展G3传真板
  • 手套
  • 十字（+）螺丝刀


最少工人数

1人

Caution / 注意

安装前，请务必检查以下注意事项。

  • 开始工作前，所有工人必须阅读安装步骤。
  • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
  • 请在足够的工作空间内工作
  • 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
  • 所有作业必须在电源关闭的情况下完成。
安装步骤（LINE1）
important / 重要

安装扩展G3传真板并启用FAX功能时，务必粘贴包装箱内附带的FAX认证标签。

Check Point / チェックポイント

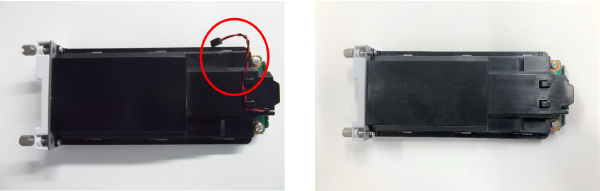

  • 安装多块扩展G3传真板时，按LINE1、LINE2和LINE3的顺序安装。
  • 仅LINE1的扩展G3传真板有外部振铃线束，安装时该线束需要连接到连接器。

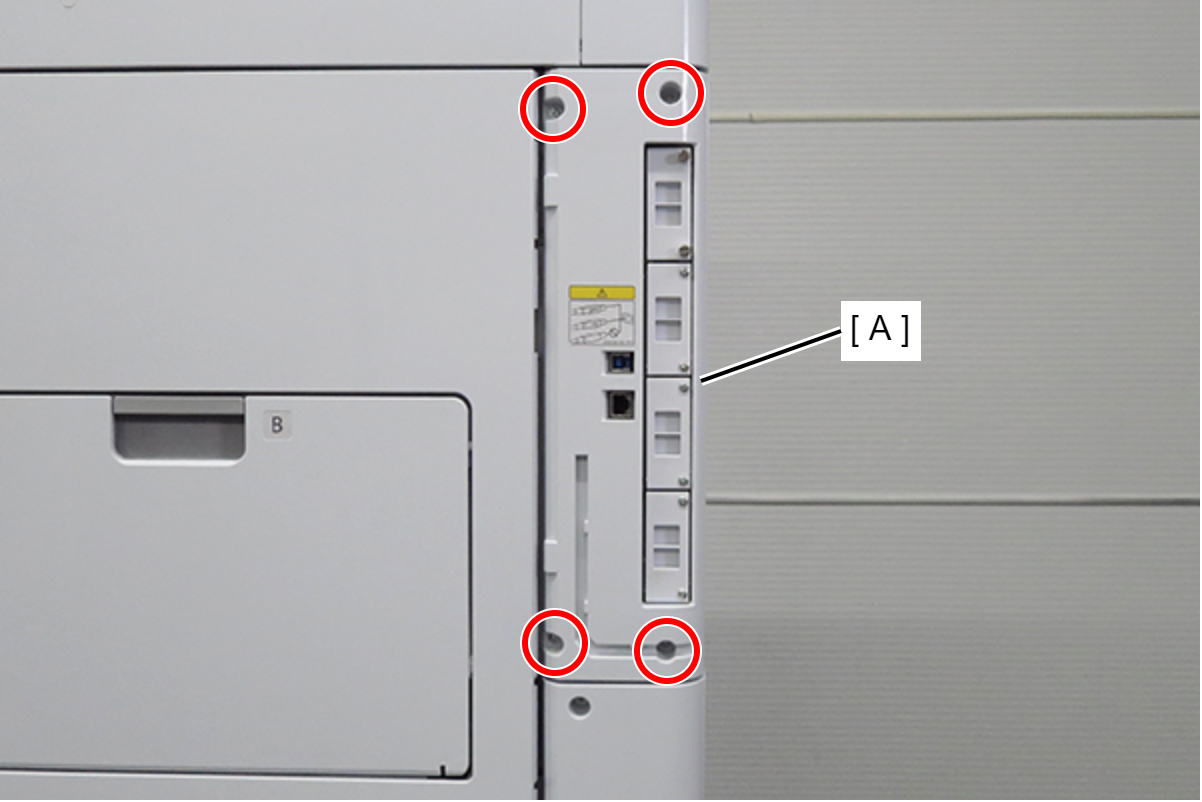

  1. 拆下4颗螺丝，然后拆下副右盖（A）。
    • ：3x10DC/P

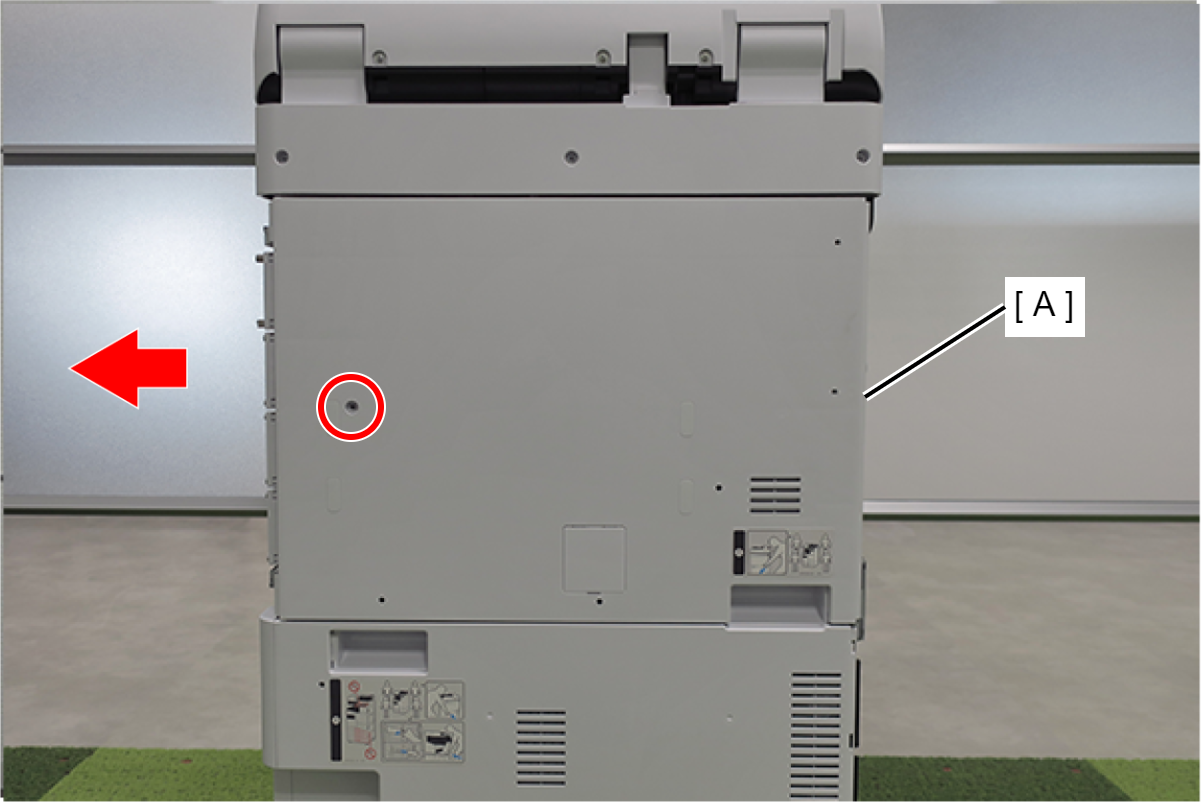

  2. 拆下1颗螺丝，沿箭头方向滑动后盖（A）将其拆下。
    • ：3x10DC/P

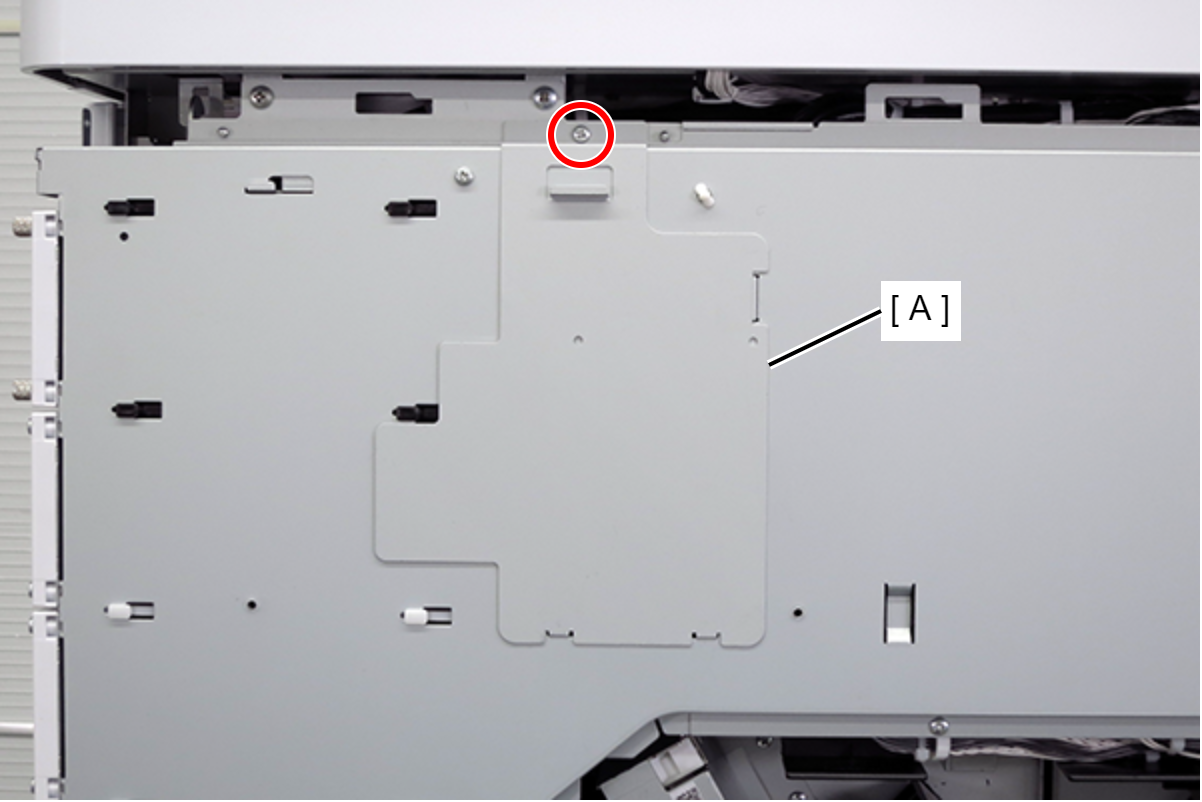

  3. 拆下螺丝。
  4. 向上拆下屏蔽板（A）。
    • ：3x8D/P

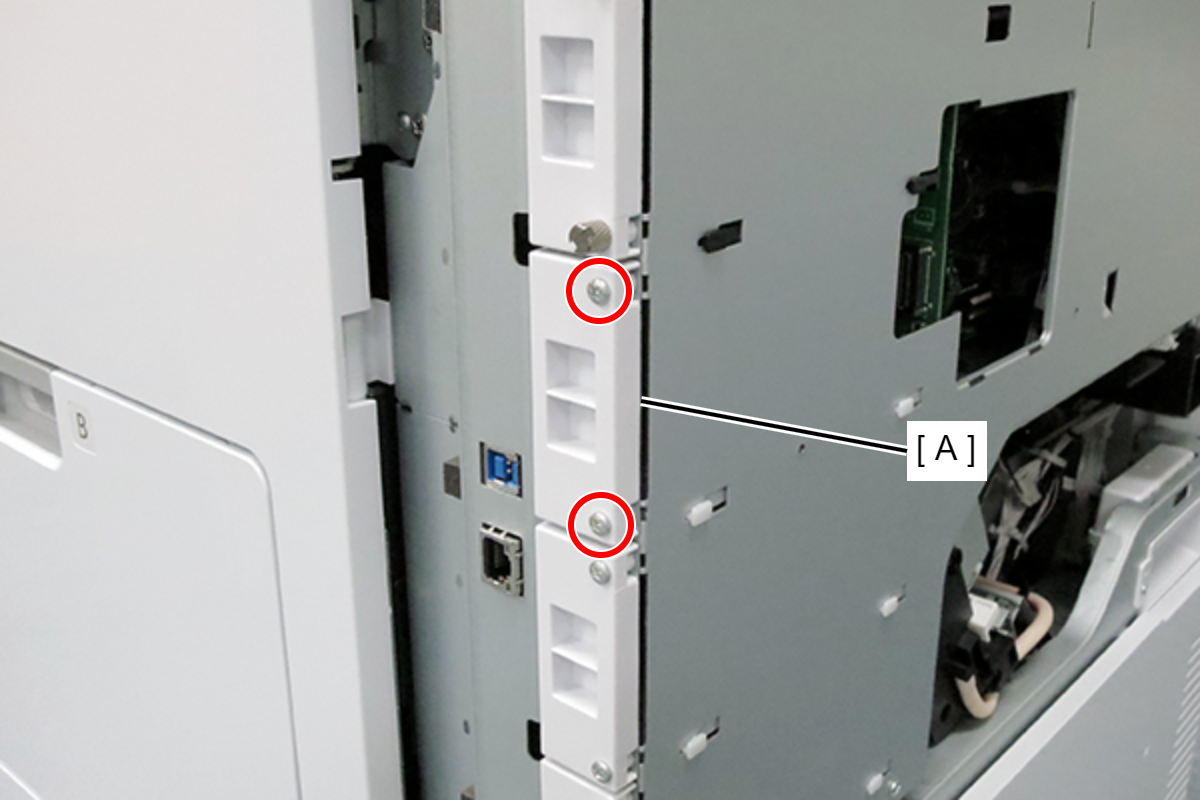

  5. 拆下2颗螺丝并拆下LINE1盖（A）。
    • ：3x14D/P

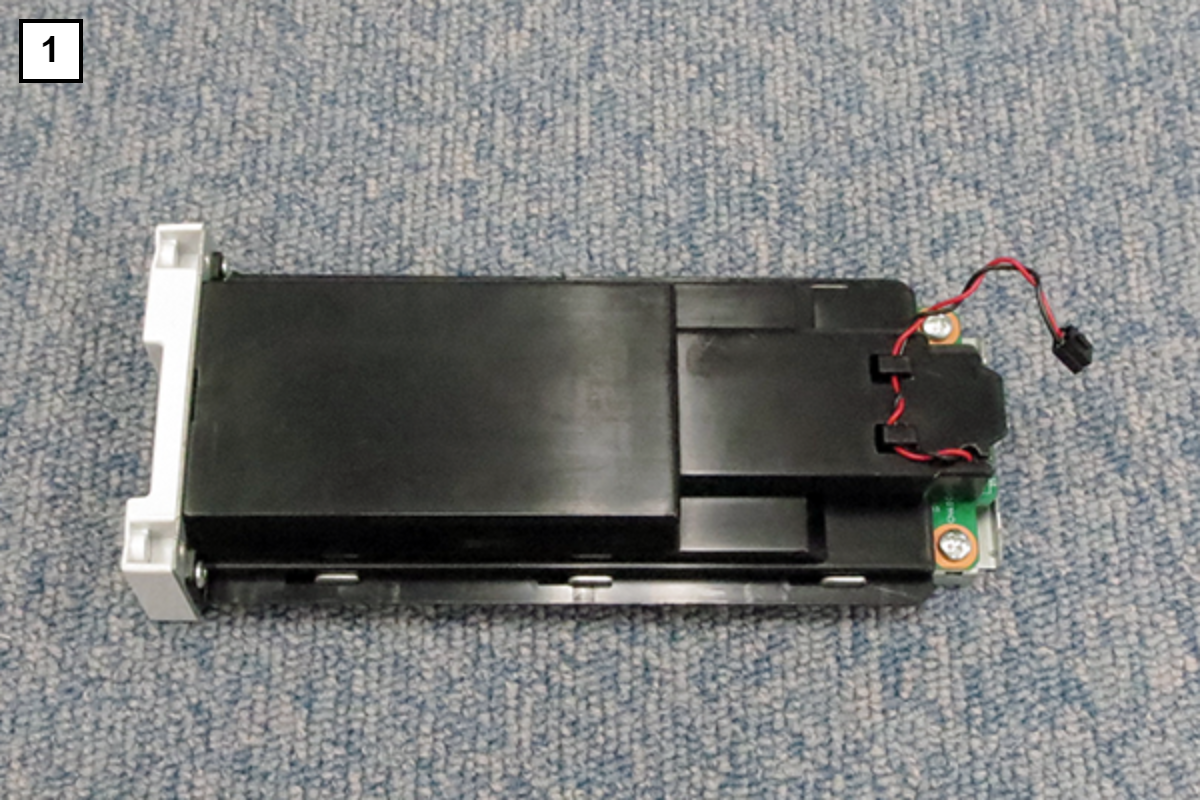

  6. 插入扩展G3传真板（A），将外部振铃线束（B）连接到连接器。
  7. 用2颗螺丝固定。

    • ：3x14D/P
  8. 用1颗螺丝固定屏蔽板（A）。


    • ：3x8D/P
    Check Point / チェックポイント

    安装扩展G3传真板后，务必执行以下操作：

    • 启用传真功能（6-2-1-4选件传真端口设置）
    • 更新附加G3传真板的固件（4-6-2更新固件）
    • 传真设置（4-6-6传真设置）
    • 激活（仅IP-FAX）(IP传真/OCR激活步骤)
安装步骤（LINE2、LINE3）

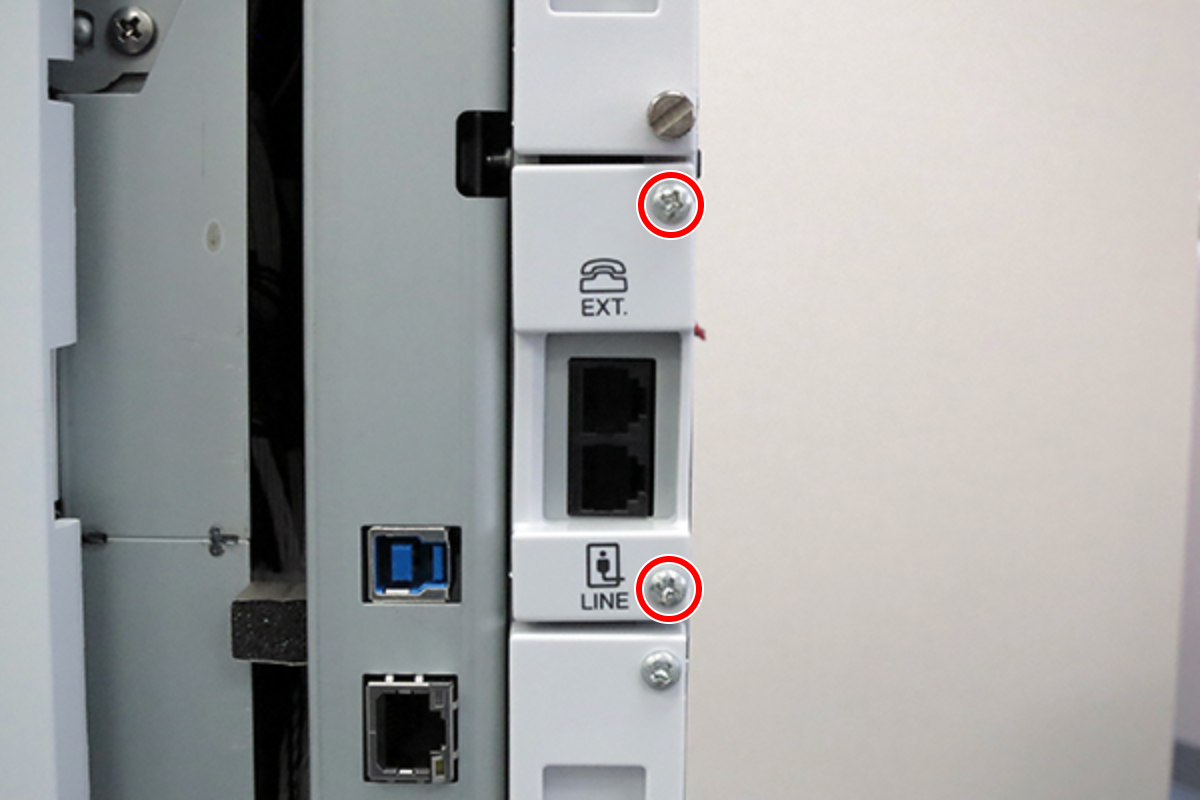

  1. 拆下2颗螺丝，然后拆下LINE2或LINE3盖。
    • ：3x14D/P

  2. 安装扩展G3传真板，然后使用2颗螺丝进行固定。

    Check Point / チェックポイント

    安装扩展G3传真板后，务必执行以下操作：

    • 启用传真功能（6-2-1-4选件传真端口设置）
    • 更新附加G3传真板的固件（4-6-2更新固件）
    • 传真设置（4-6-6传真设置）
    • 激活（仅IP-FAX）(IP传真/OCR激活步骤)
