内部托盘安装步骤

附带项目

编号附带项目数量
1落地式桥接单元B1
2内部托盘1
ー收纸器支撑件1

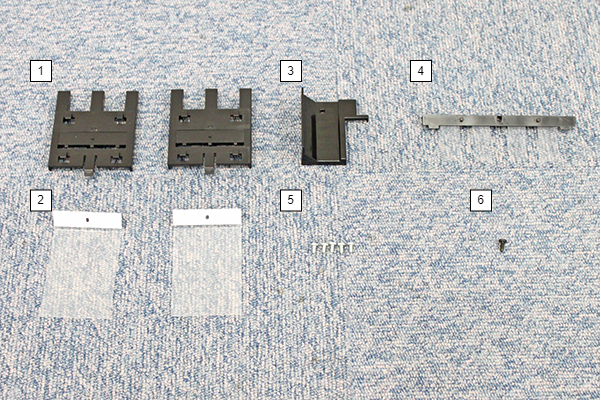

编号附带项目数量
1板支架2
2纸张固定板2
3盲盖1
4盲板组件1
5螺丝M3 × 65

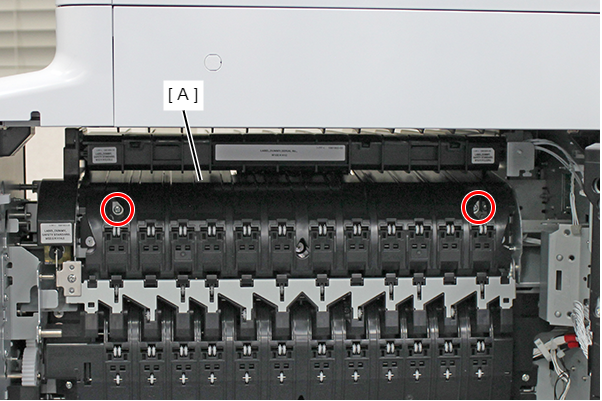

6螺丝M3 × 81

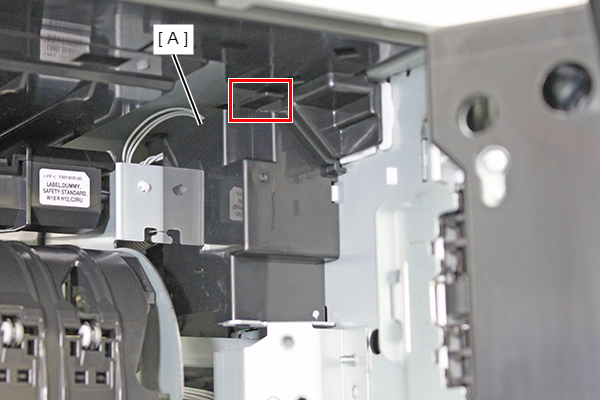

安装步骤
要准备的项目
  • 手套
  • 刀具
  • 十字（+）螺丝刀
最少工人数

1人

Caution / 注意

安装前，请务必检查以下注意事项。

  • 开始工作前，所有工人必须阅读安装步骤。
  • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
  • 请在足够的工作空间内工作
  • 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
  • 所有作业必须在电源关闭的情况下完成。
安装步骤
  1. 释放落地式桥接单元B（A）的2个卡钩，滑动盖板（B）将其拆下。

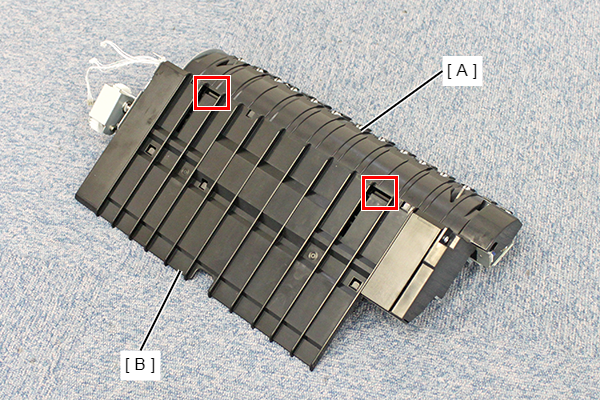

  2. 将盲板组件（B）安装到落地式桥接单元B（A）。
  3. 安装步骤1中拆下的盖板。

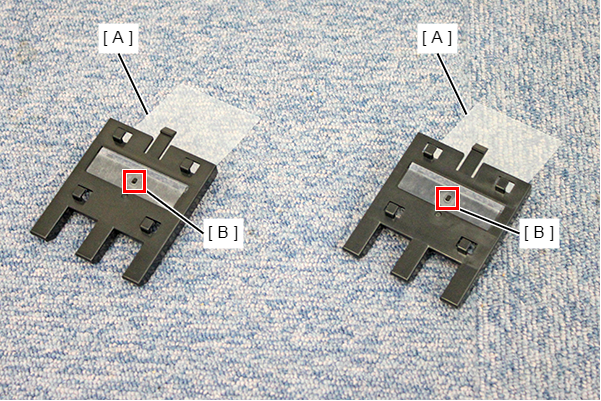

  4. 撕掉纸张固定板（A）的剥离纸，将定位孔对齐固定板的定位销（B），然后安装。

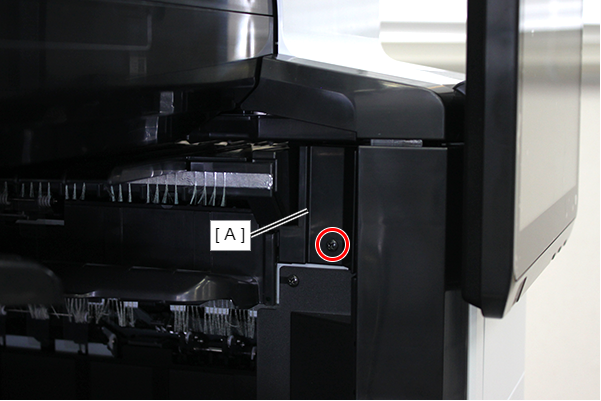

  5. 拆下1颗螺丝并拆下FD导纸轨（A）。

    • :3x8D/BK/P
  6. 将座支架的4个卡钩（B）对齐SCN单元底部的4个孔（A）以安装座支架（C），并沿箭头方向滑动将其固定。
  7. 按照相同方式安装另一个板支架。
  8. 拉动控制杆并打开右门单元（A）。
  9. 在释放卡钩的同时拆下右门电缆盖。

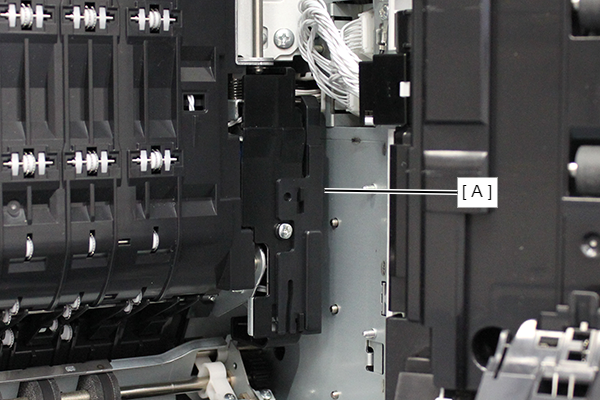

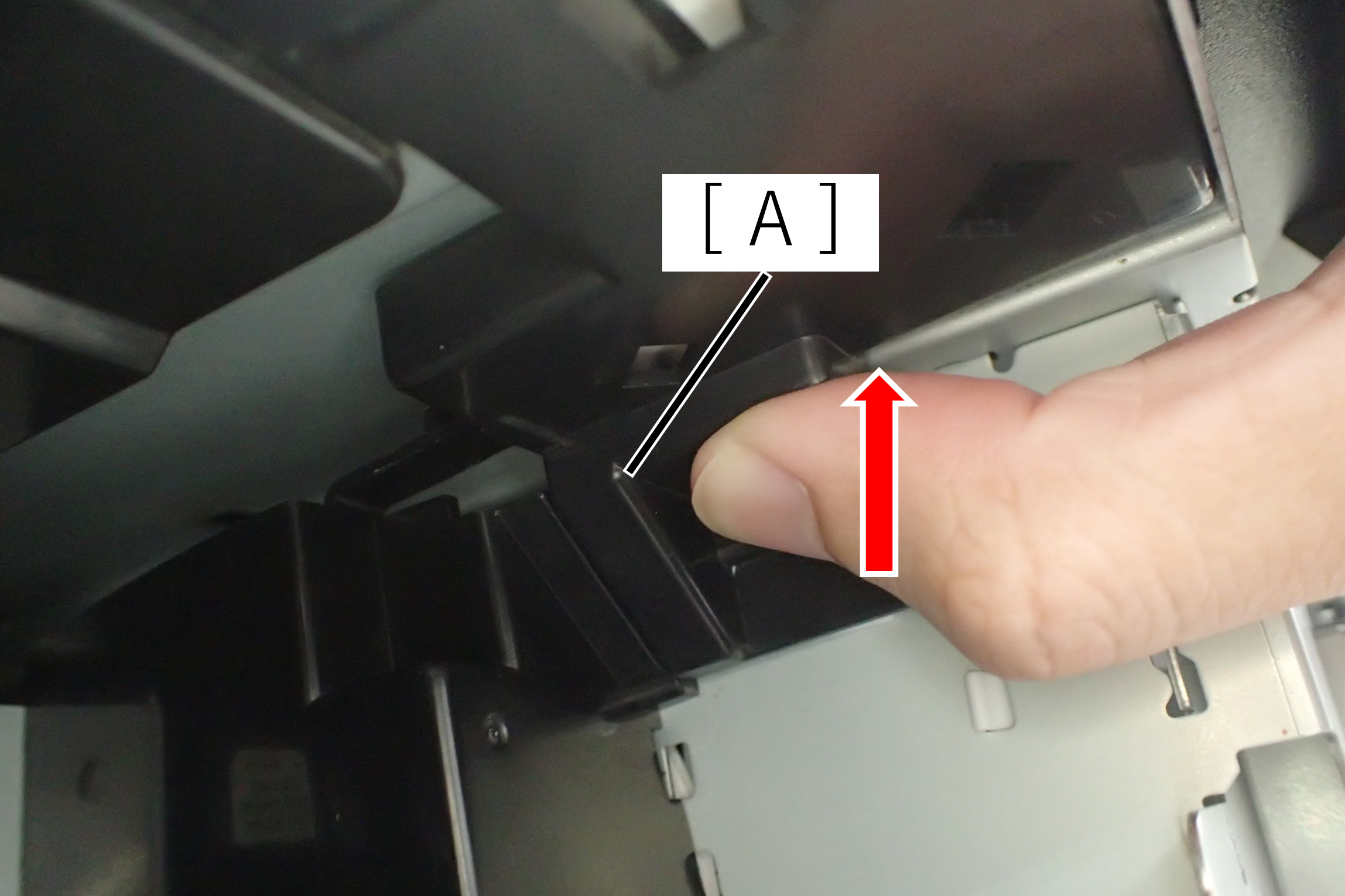

  10. 沿箭头方向滑动D3连接器盖（A），释放2个卡钩并拆下连接器盖。
  11. 从2个连接器（A）断开电缆。
  12. 拆下3颗螺丝，拉动控制杆（A）拆下D3单元（A）。

    • ：4x8D/P

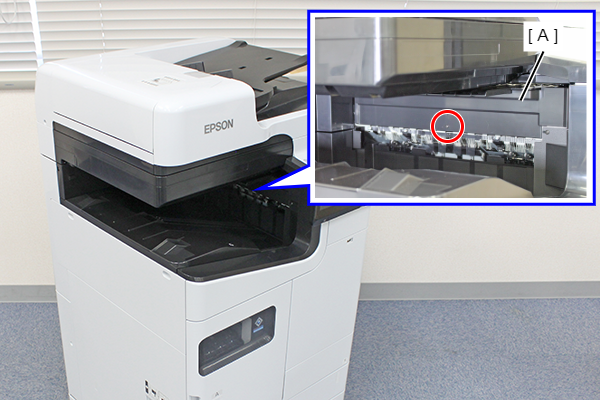

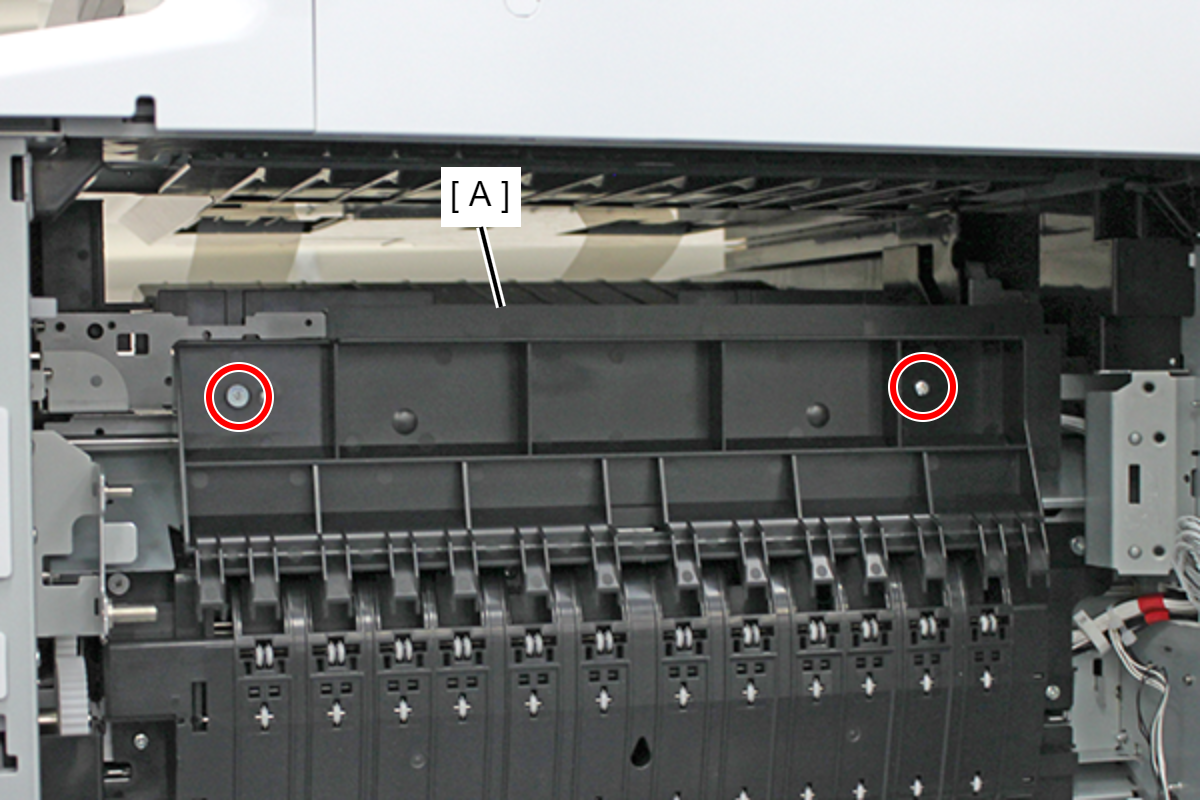

  13. 拆下2颗螺丝，然后拆下前出纸导纸轨（A）。

    • :3x5D/TBD

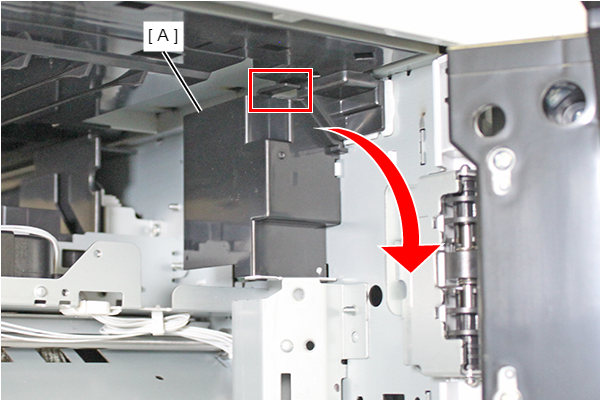

  14. 在释放卡钩的同时，沿箭头方向旋转FD电缆盖（A）将其拆下。

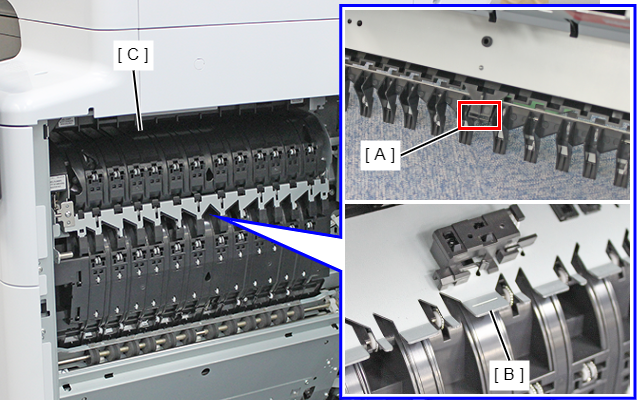

  15. 将标有线的卡扣（B）插入落地式桥接单元B的孔（A）中，然后安装落地式桥接单元B（C）。

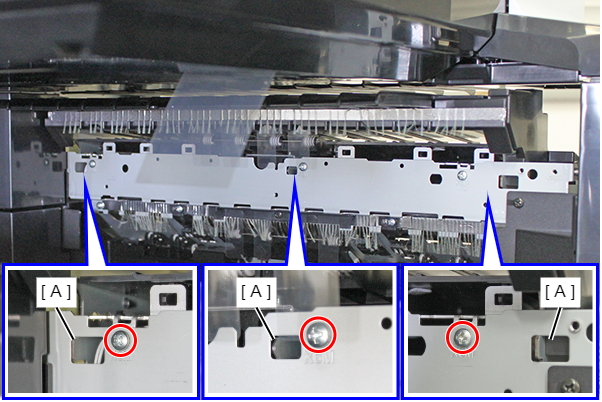

  16. 检查落地式桥接单元B的框架是否从出纸侧的3个孔（A）中突出，然后拧紧3颗螺丝。

    • ：3x6D/P
  17. 拧紧2颗螺丝并固定落地式桥接单元B（A）。

    • ：3x8D/P
  18. 将落地式桥接单元B的3根电缆连接到3个连接器（A）。

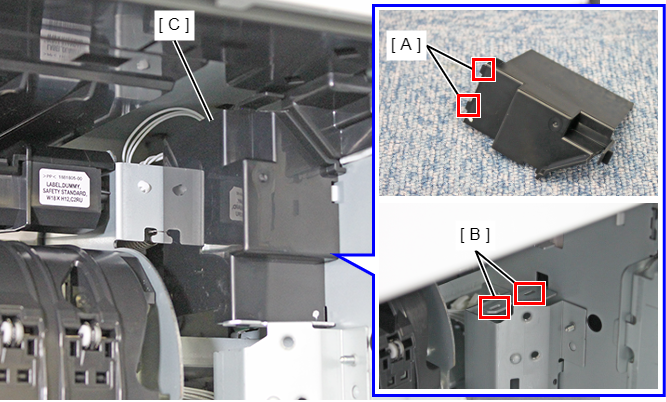

  19. 将两个定位销对齐两个孔（B），然后安装FD电缆盖（C）。

    Caution / 注意

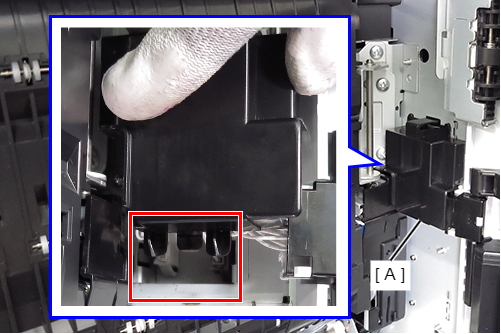

    ・确认FB电缆盖（A）钩在FR支架（B）下方。

    如果FB电缆太深，可通过升高FR支架（A）使其恢复。

    ・FB电缆盖（A）的卡钩已钩住。

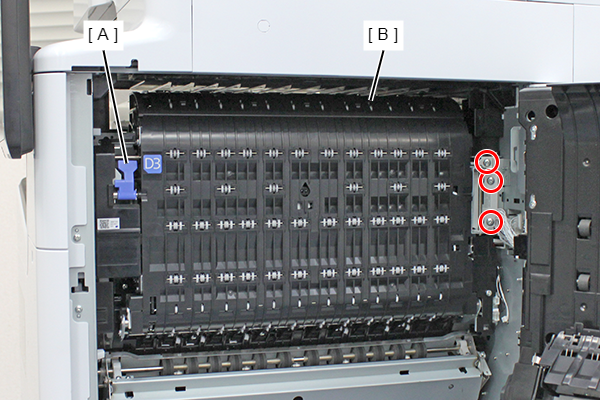

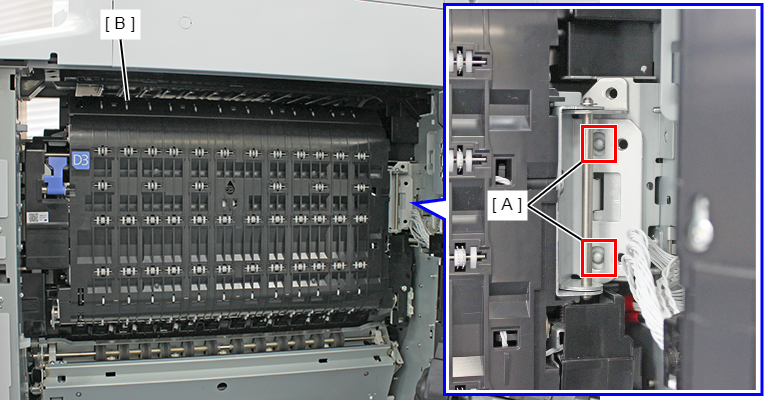

  20. 将铰链定位销对齐两个定位孔（A），关闭控制杆侧，然后安装D3单元（B）。
  21. 拧紧3颗螺丝并固定D3单元（A）。

    • ：4x8D/P

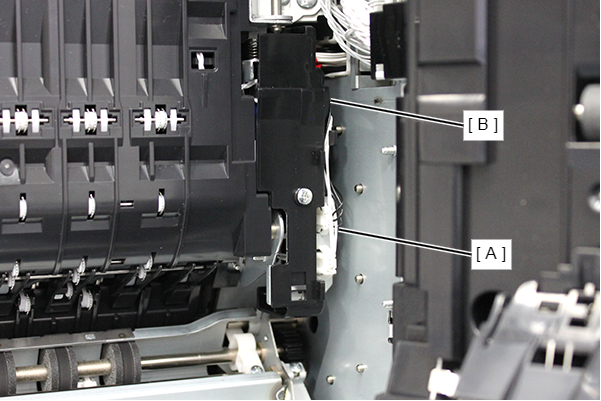

  22. 将2根电缆（A）连接到D3单元上的连接器，并将其放在卡钩（B）内侧。


    Caution / 注意

    注意不要混淆电缆的连接目标。

  23. 安装D3连接器盖（A）。
  24. 将卡扣插入框架，安装右门电缆盖（A）。
  25. 关闭右门单元。

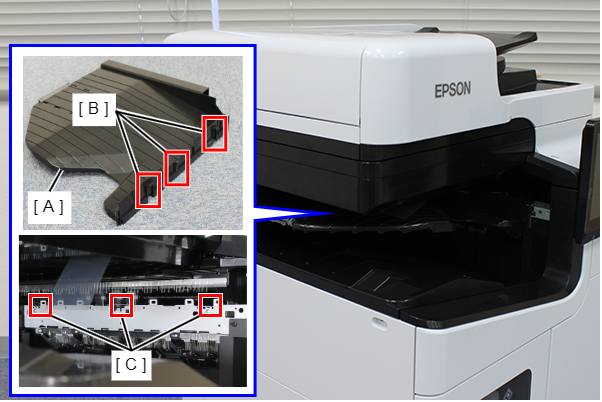

  26. 将内部托盘（A）的3个卡钩钩住框架的3个缺口（C），然后安装内部托盘。
  27. 安装盲盖（A）并用1颗螺丝固定。

    • :3x8D/BK/P

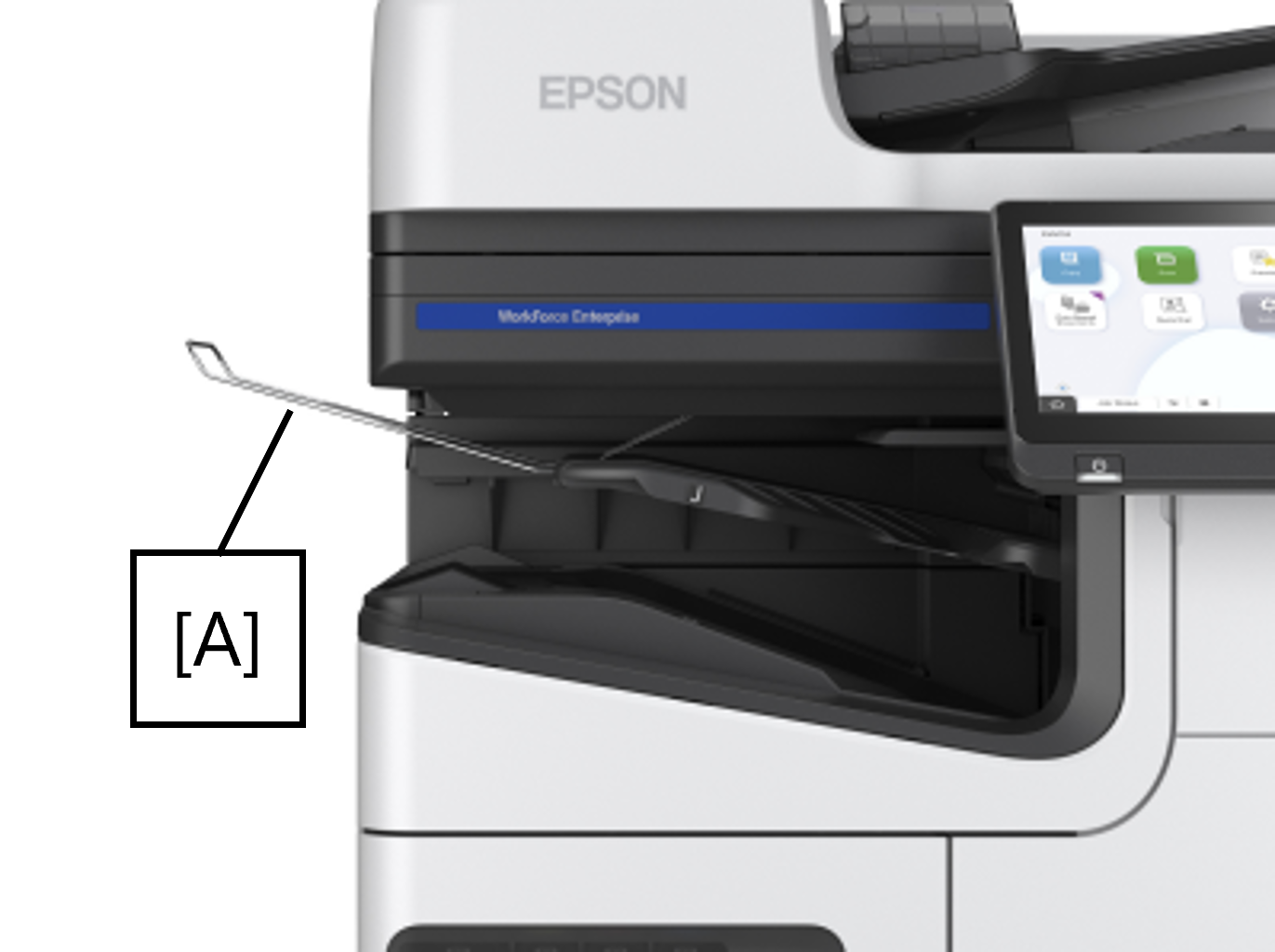

  28. 将收纸器支撑件放在内部托盘上。
