大容量进纸器安装步骤

Caution / 注意

安装前，请务必检查以下注意事项。

开始工作前，所有工人必须阅读安装步骤。
请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
请在足够的工作空间内工作
请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
所有作业必须在电源关闭的情况下完成。

要准备的项目

大容量进纸器附带物品
十字（+）螺丝刀
尖嘴钳

安装步骤

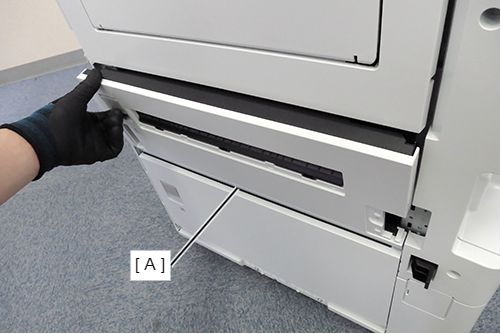

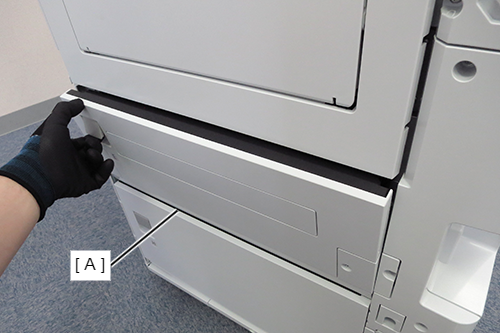

打开E盖（A）。

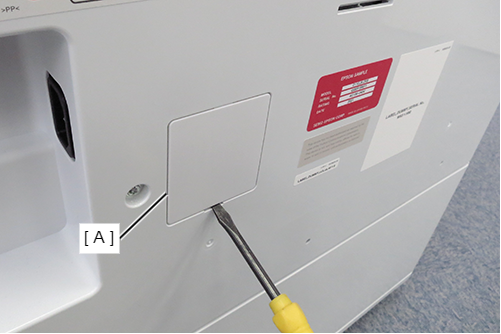

释放2个卡钩，拆下锁板前盖（A）。

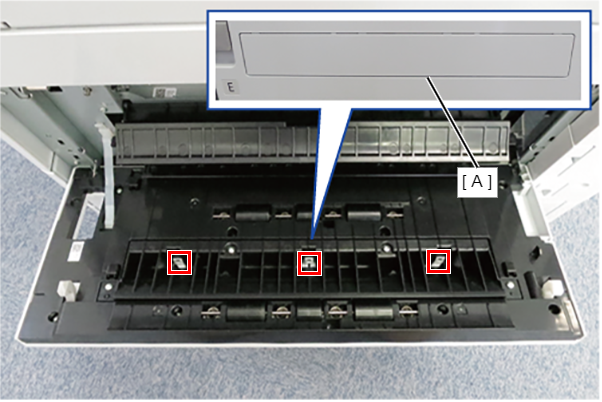

释放3个卡钩，拆下进纸槽盖（A）。
关闭E盖。

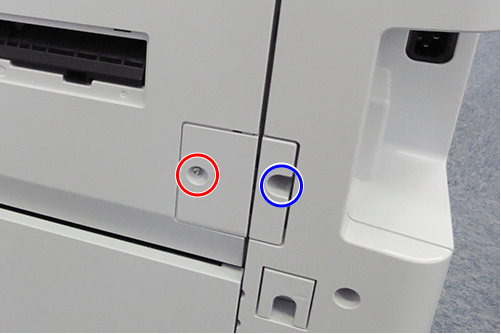

拆下2颗螺丝，拆下锁板后盖（A）和锁板副后盖（B）。
- ：3x10T/P
- ：3x10DW/P

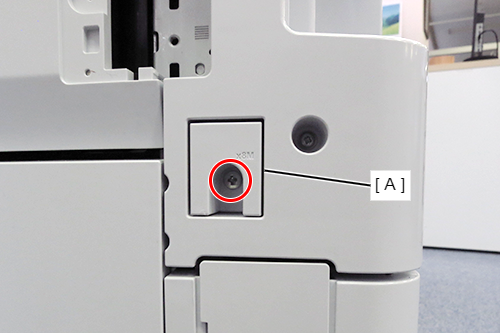

拆下1颗螺丝并拆下切换杆盖（A）。
- ：4x8D

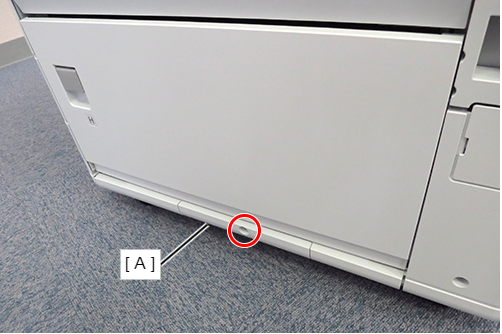

拆下1颗螺丝，然后滑动导轨盖（A）。
- ：4x12DC/P
释放卡钩，拆下大容量电缆盖（A）。
（后侧）

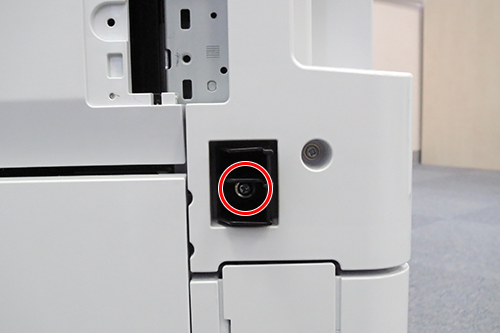

安装切换杆（A）并用1颗螺丝固定。
- ：4x10DC/P
打开E盖（A）。

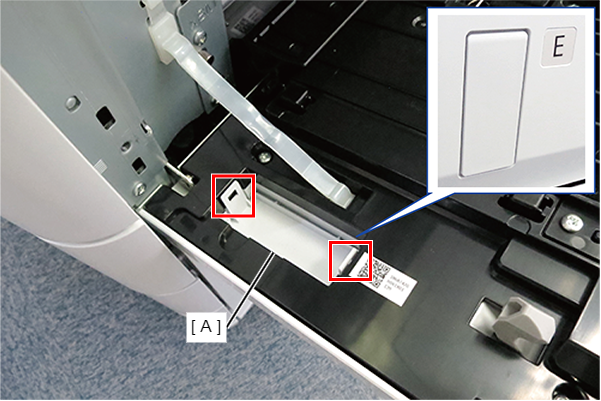

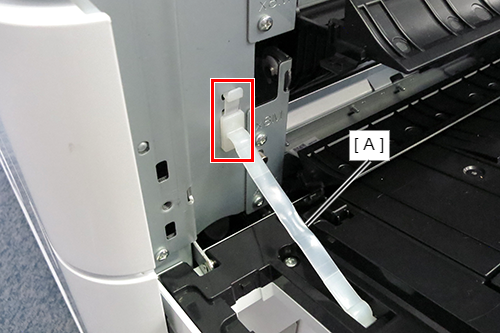

释放卡钩，从主机拆下盖板带（A）。

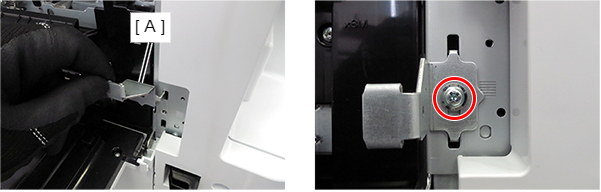

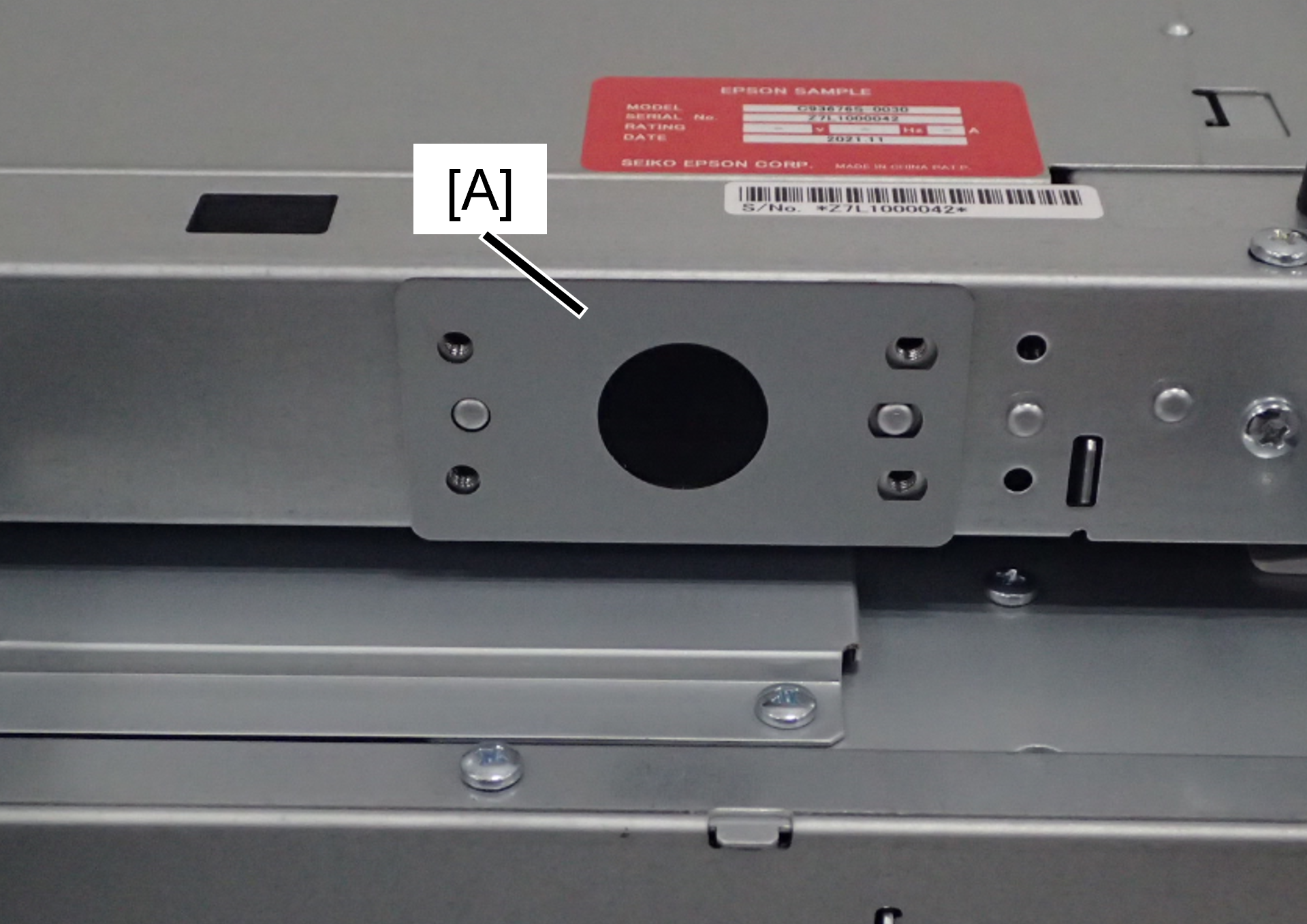

安装前锁金属板（A），使突起对齐标尺底部，然后用1颗螺丝固定。
- ：4x10DC/P
安装后锁金属板（A），使突起对齐标尺底部，然后用1颗螺丝固定。
- ：4x10DC/P
从主机右侧的滑轨安装件拆下2颗螺丝。
- ：4x12DC/P

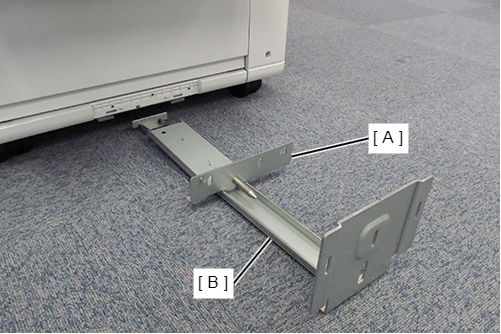

重叠滑轨（A）与滑动导轨（B），临时组装到主机上。

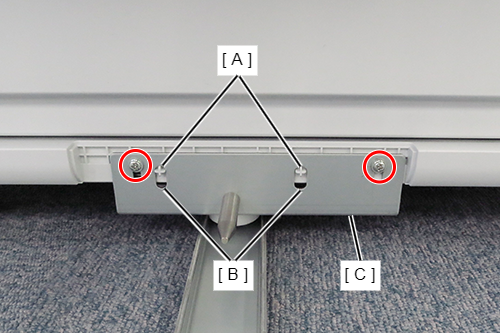

将主机上的2个定位销（A）对齐滑轨上的2个定位孔（B），然后用2颗螺丝固定滑轨（C）。
- ：4x10DC/P
Note / 補足
再次使用步骤14中拆下的螺丝。

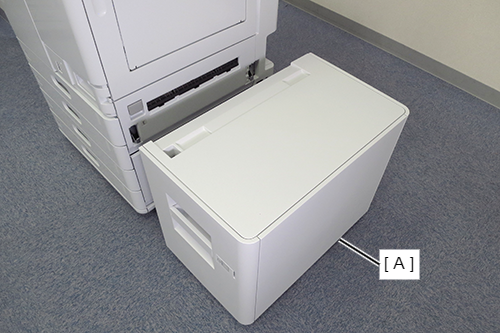

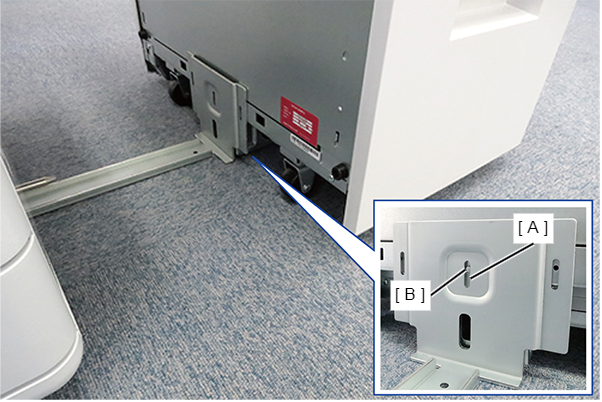

把大容量进纸单元移到主机右侧，将大容量进纸单元的定位销（B）对齐滑动导轨的定位孔（A）。

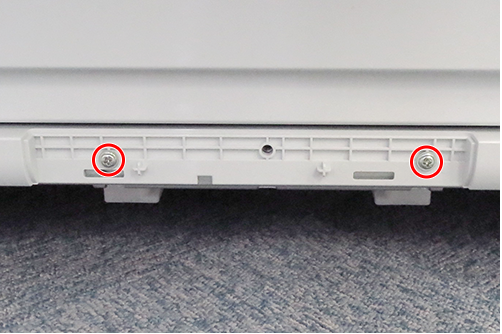

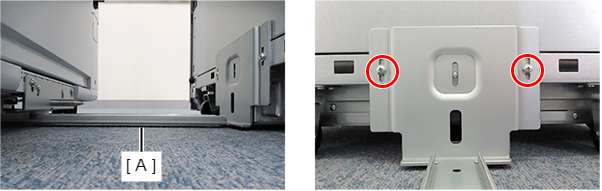

用2颗螺丝固定滑动导轨（A），使滑动导轨（A）底部表面与地面平行。
- ：4x10DC/P
Note / 補足
这2颗螺丝拧紧位置的高度必须相同。

将大容量进纸器安装到主机

Note / 補足

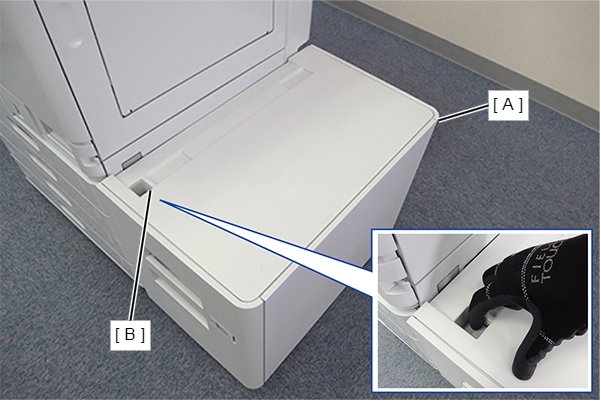

若要从主机拆下大容量进纸器（A），按控制杆（B）解锁并滑动大容量进纸器。

如果大容量进纸器的卡钩没有钩住步骤12/13中安装的前/后锁板，则应改变前/后锁板的安装位置。

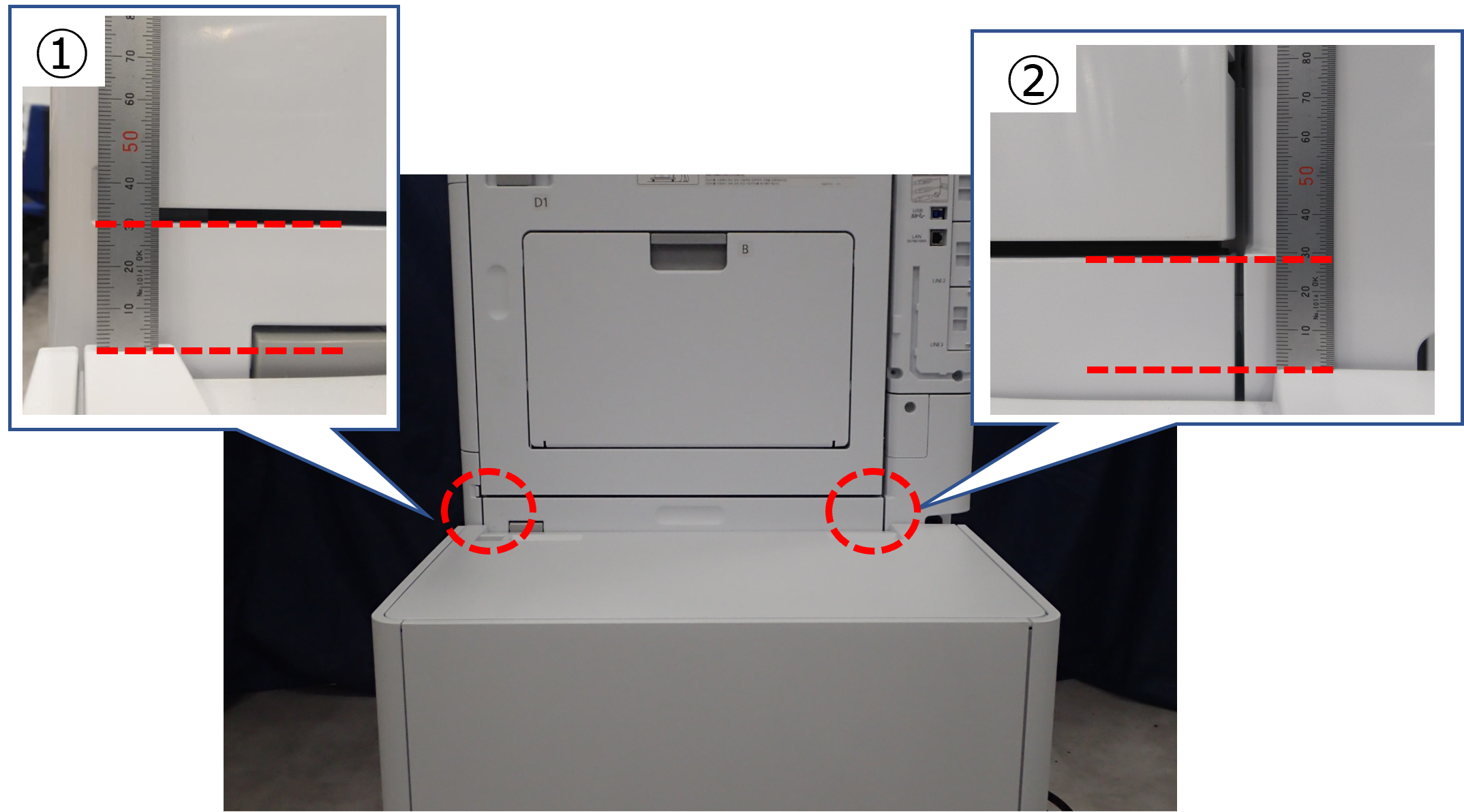

用主机检查大容量进纸器的水平度。

Check Point / チェックポイント

前侧①和后侧②的水平度：① - ②=±1mm以内
即使是±1 mm或以上，如果安装大容量进纸器后通过侧对位调整使边距量适当，则没有问题。
如果大于±1 mm并且无法适当地调整边距量，为大容量进纸器安装金属垫片，调整脚轮高度。（更改大容量进纸器高度的步骤)

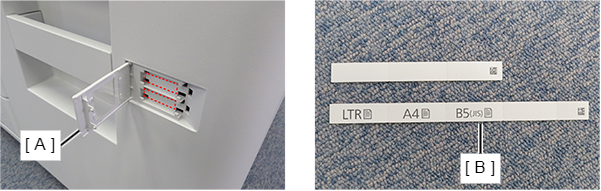

打开大容量进纸器的纸盖（A），折叠并粘贴纸张大小标签（B）。

Note / 補足
粘贴纸张大小标签后，必须能看到客户所用的纸张大小。
折叠普通纸，将其贴在底部。

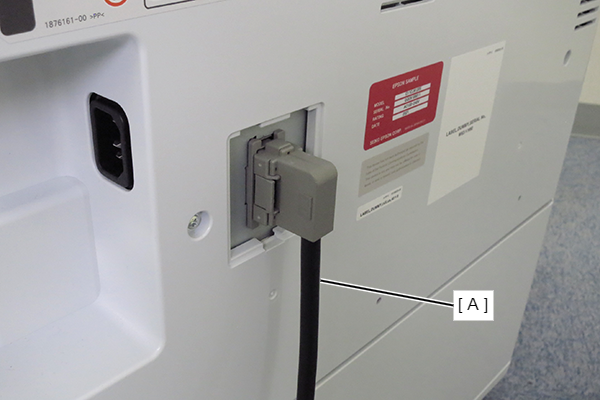

将大容量进纸器的电缆（A）连接到主机。

更改大容量进纸器高度的步骤

Note / 補足

准备ASP中设置的垫片。

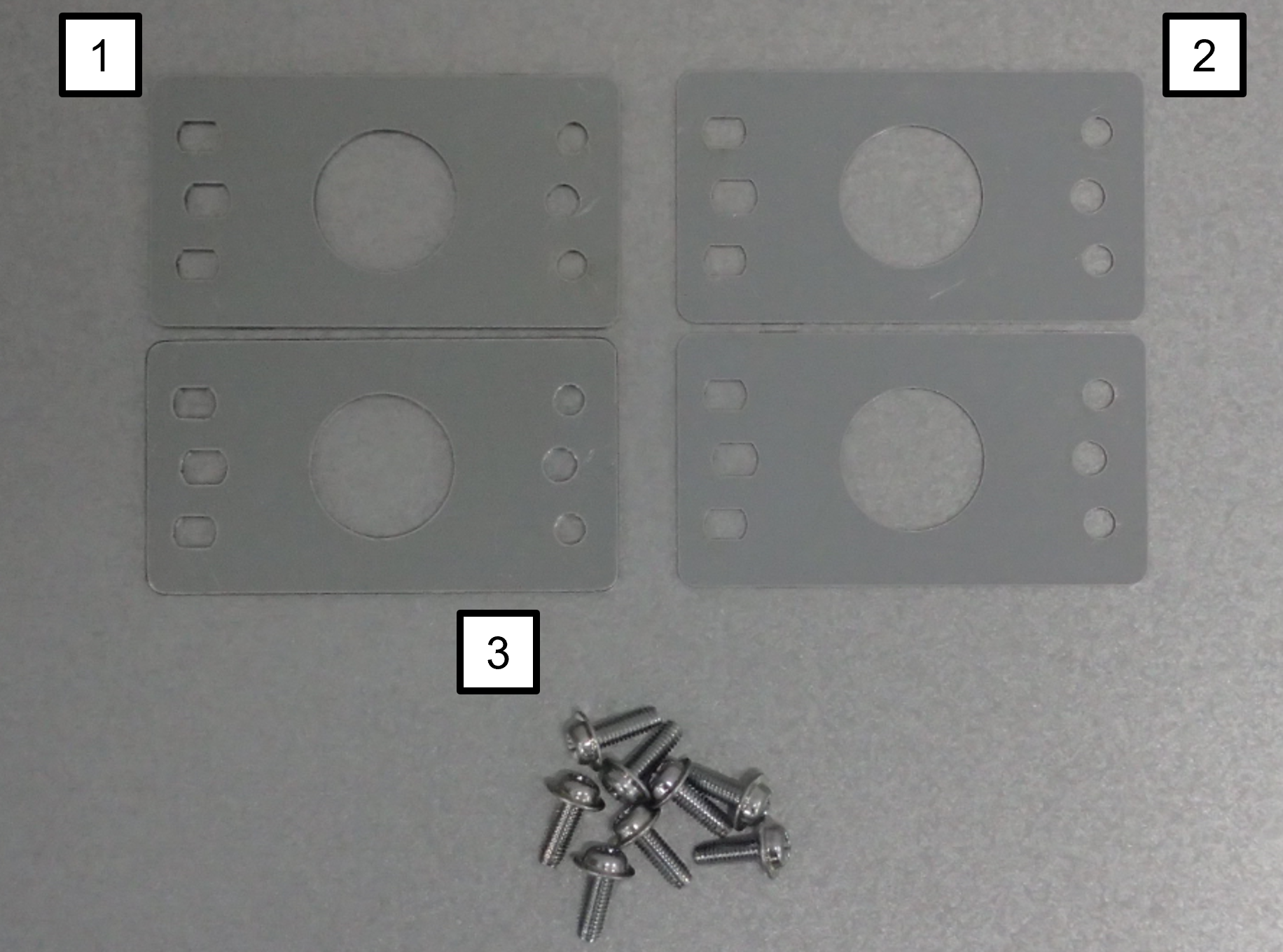

附带项目

编号	附带项目	数量
1	垫片（2mm）	2
2	垫片（1mm）	2
3	螺丝M4 × 12	8

倾斜大容量进纸器90度，使左侧（A）朝上。

Caution / 注意

如果不按照指定的方向倾斜，则有可能损坏单元。

特别是，如果单元顶面转动180度使其安装在地面上，则纸张设置板的导线会松开，而且无法复原。

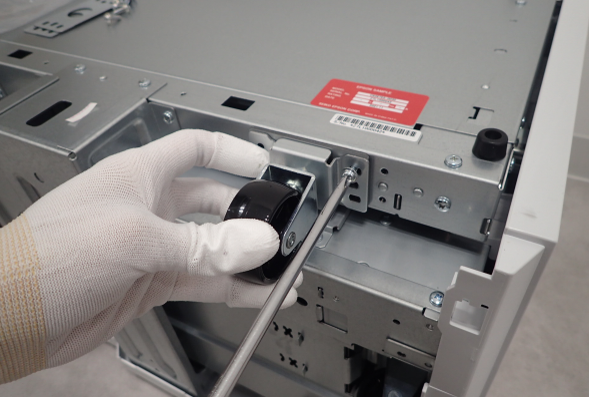

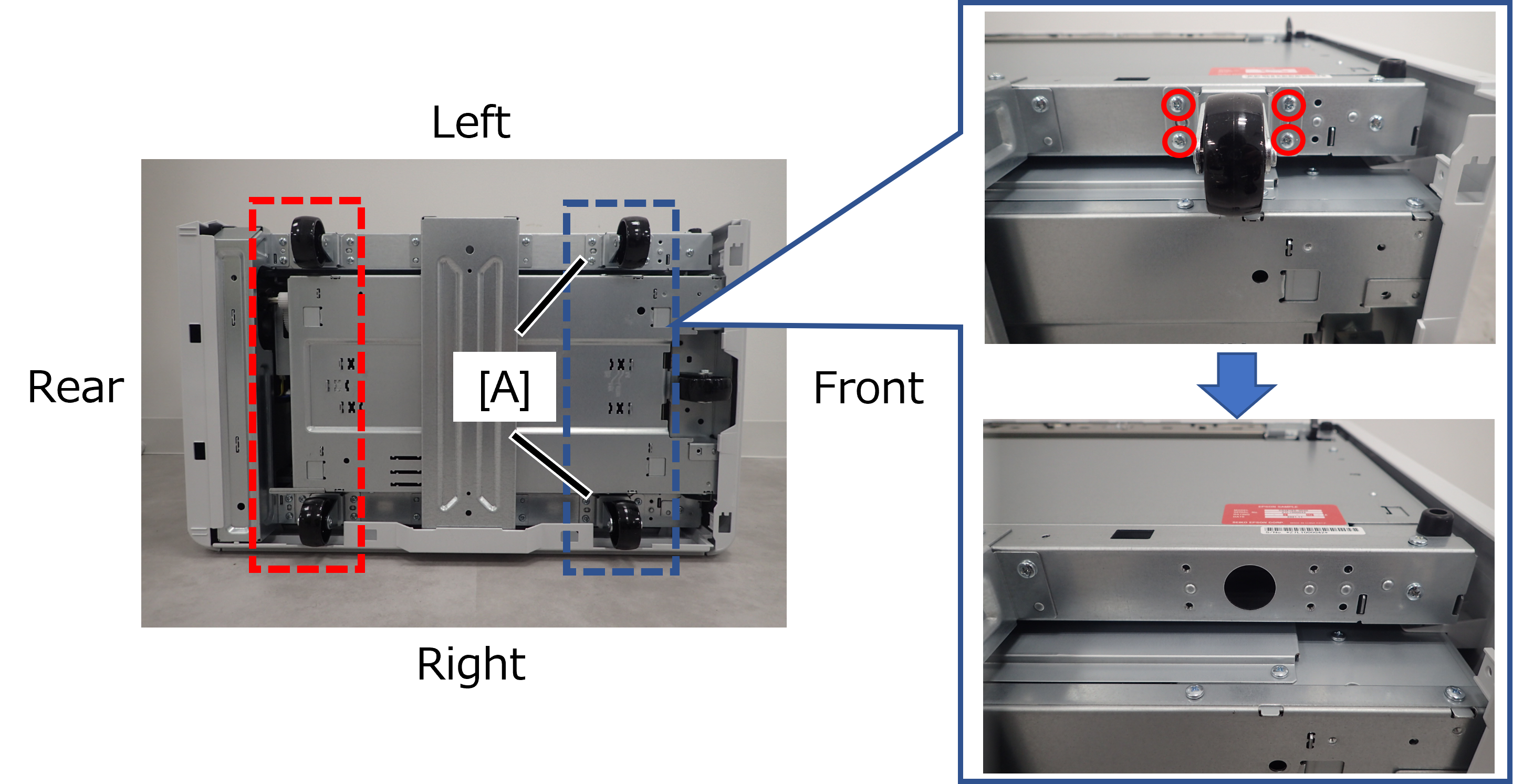

拆下前、后侧的两个下脚轮（A）。
如下图示例所示，被蓝色虚线圈起来的两个脚轮（A）处于下侧。
Check Point / チェックポイント
下侧两个脚轮的高度必须统一调整。
拆下的螺丝不再需要，可以丢弃。

根据前侧和后侧的高度差，将定位销中附带的垫片（A）放置在大容量进纸器上。

Check Point / チェックポイント

将左、右侧的垫片设置为相同高度。

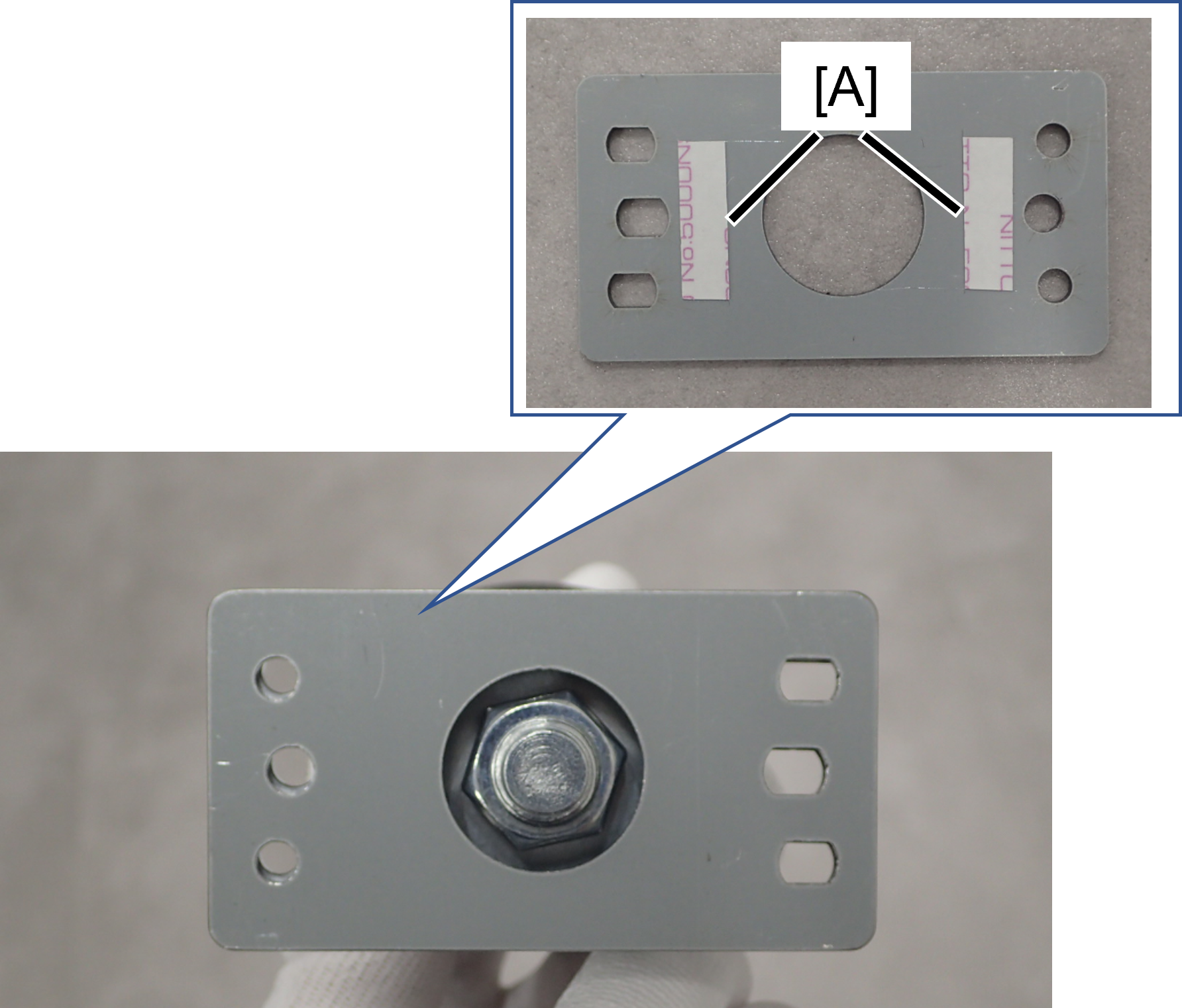

调整高度3mm时，组合使用附带的1mm和2mm垫片。此时，建议把其中一个垫片用双面胶带（A）贴在脚轮侧，因为同时操作两个垫片会降低工作效率。

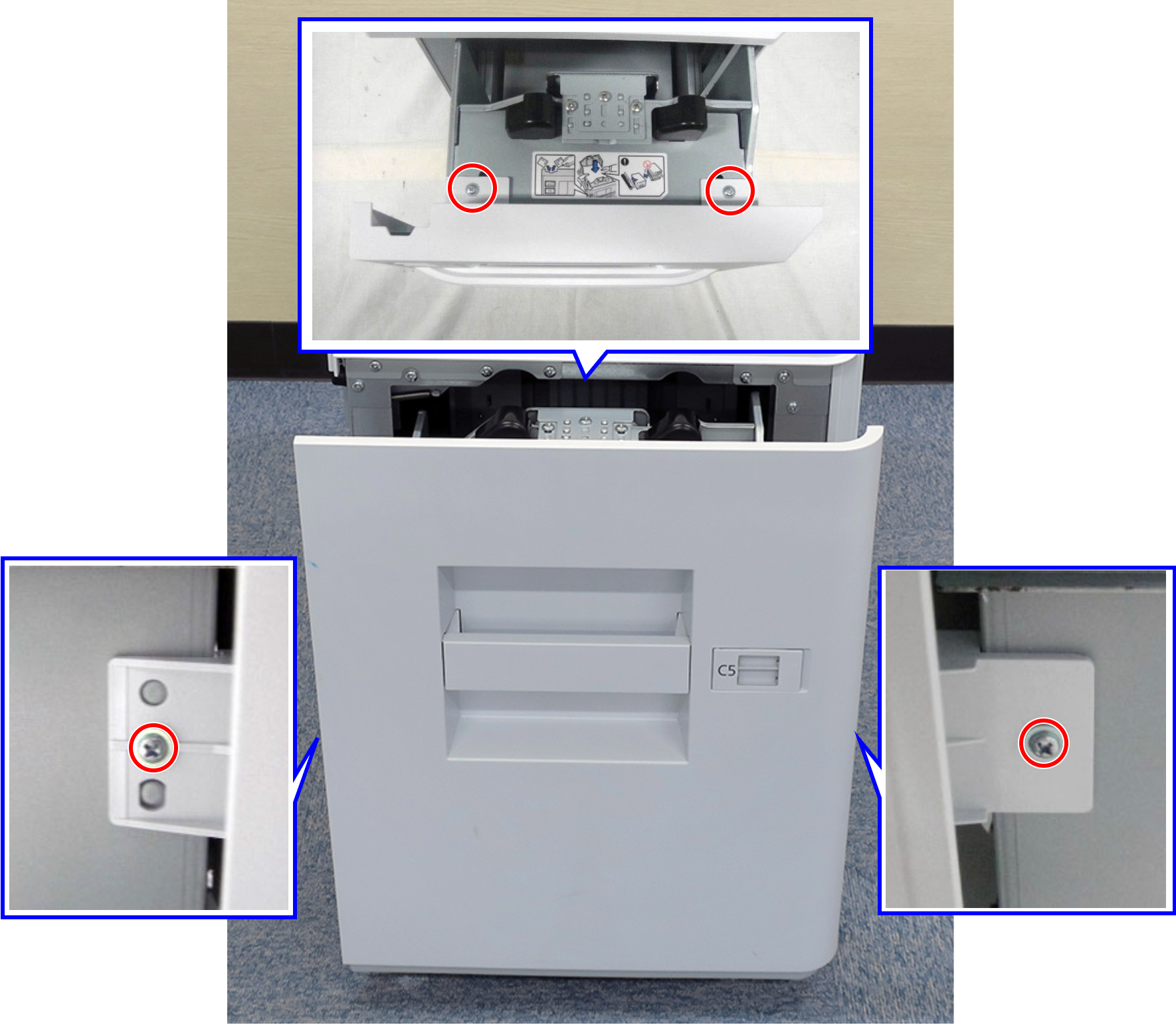

用附带的螺丝（M4x12）固定左、右脚轮，中间加上垫片。
使大容量进纸器回到原位，将其安装到主机。
Check Point / チェックポイント
・检查是否能与主机侧的锁板正确连接。如果高度不匹配，调整锁板的高度。
