主机安装步骤

Caution / 注意

安装前，请务必检查以下注意事项。

  • 开始工作前，所有工人必须阅读安装步骤。
  • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
  • 请在足够的工作空间内工作
  • 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
  • 所有作业必须在电源关闭的情况下完成。
要准备的项目
  • 主机附带物品
  • USB存储器（存储最新固件）
安装步骤

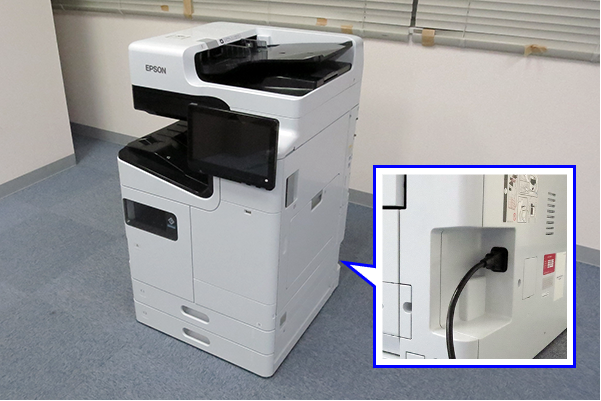

  1. 在主机与插座之间连接电源线。

    Caution / 注意
    • 打开电源前，确认产品内无结露。
    • 如果发生结露，可能发生致命错误（031008、034209）。立即关闭电源，进行干燥（约12小时）。如果继续保持电源接通，则会导致打印头故障。

  2. 安装文稿支架。

    Note / 補足

    文稿支架的安装位置有2个地方可供选择。务必确认客户要求，安装或不安装落地式装订器。

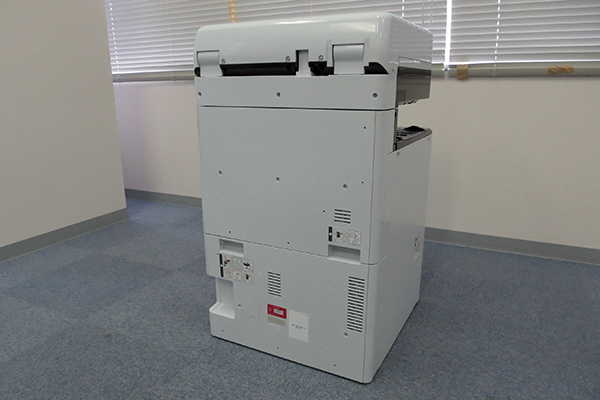

    • 后侧

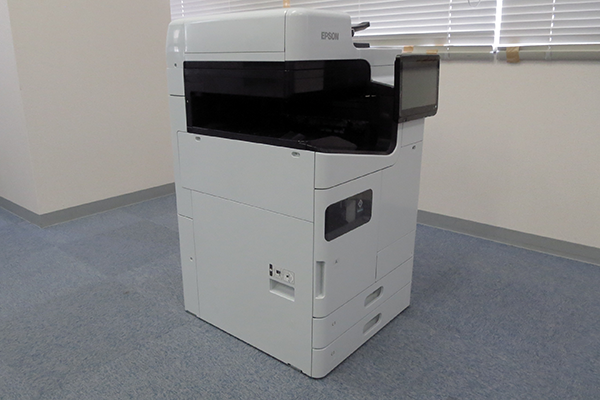

    • 左侧（仅限无装订器单元）

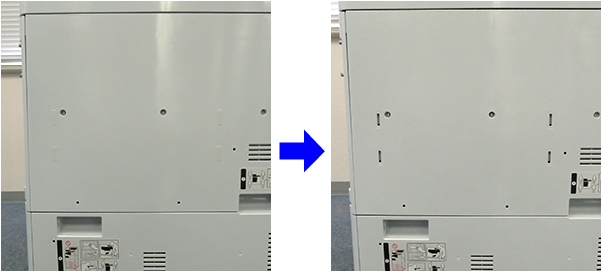

    1. 撕下4个盲封条。

    2. 将文稿支架的卡钩（x4）插入盖的开口，并安装。

  3. 从清洁布支架撕下离型纸，安装到主机的合适位置。

    Note / 補足

    确保确认客户要求，确定安装位置。

  4. 存放清洁布。

  5. 检查主机的设置倾斜度。

    Caution / 注意
    • 主机倾斜+/- 3°或以上时发生致命错误（034871）。在这种情况下，需要改变安装环境或采取特别措施来纠正姿态。
    • 即使未发生致命错误，因安装地面的材料（产品发生沉降等）而异，设置倾斜度也可能随时间而变化。因此，务必在安装时检查设置倾斜度，并根据需要采取上述措施。

  6. 启动服务支持模式。

  7. 选择[07 Installation Setting / Operation Check]（07安装设置/操作检查）。

  8. 选择[Main Unit]（主机）选项卡，然后选择[70101 Inclination Sensor Status]（70101倾斜传感器状态）。
  9. 按[Detect]（检测），检查X[°]、Y[°]和Z[°]的显示值。
    Note / 補足
    • 如果X和Y的值在±3°以内，则没有问题。
    • 如果Z值接近90°，则没有问题。
