鞍式装订单元安装步骤
 Caution / 注意 |
|
要准备的项目
- 鞍式装订单元的附带物品
- 十字（+）螺丝刀
- 木柄木螺钉起子
安装步骤

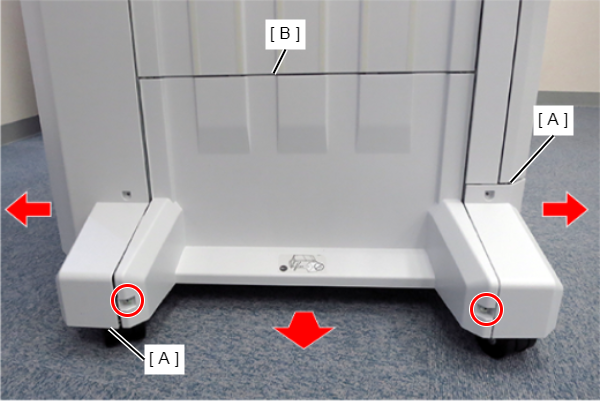

- 拆下固定前脚轮盖（A）和后脚轮盖（B）的螺丝。
：4x10DC/P
拆下2颗螺丝，向外展开前脚轮盖（A）和后脚轮盖（B），然后拆下左下侧盖（C）。
：4x10DC/P
Note / 補足按照安装现场当地的规定处置拆下的螺丝和左下盖。

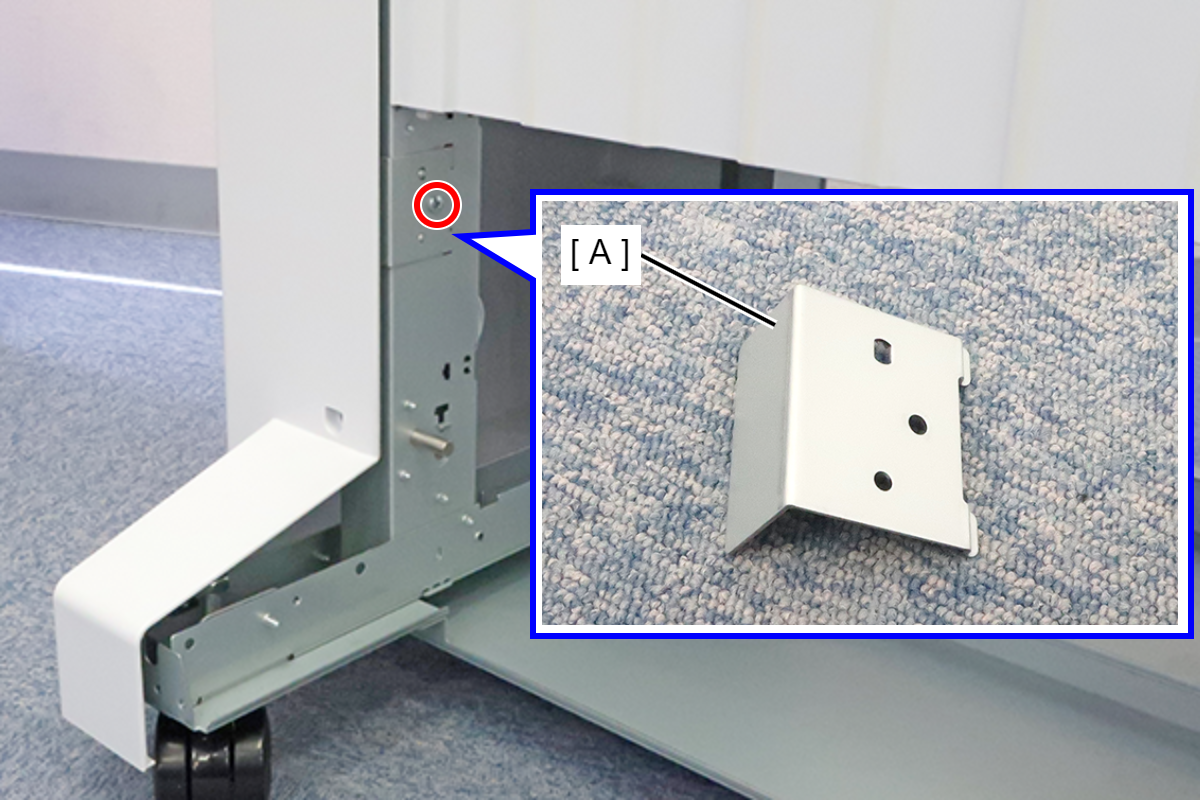

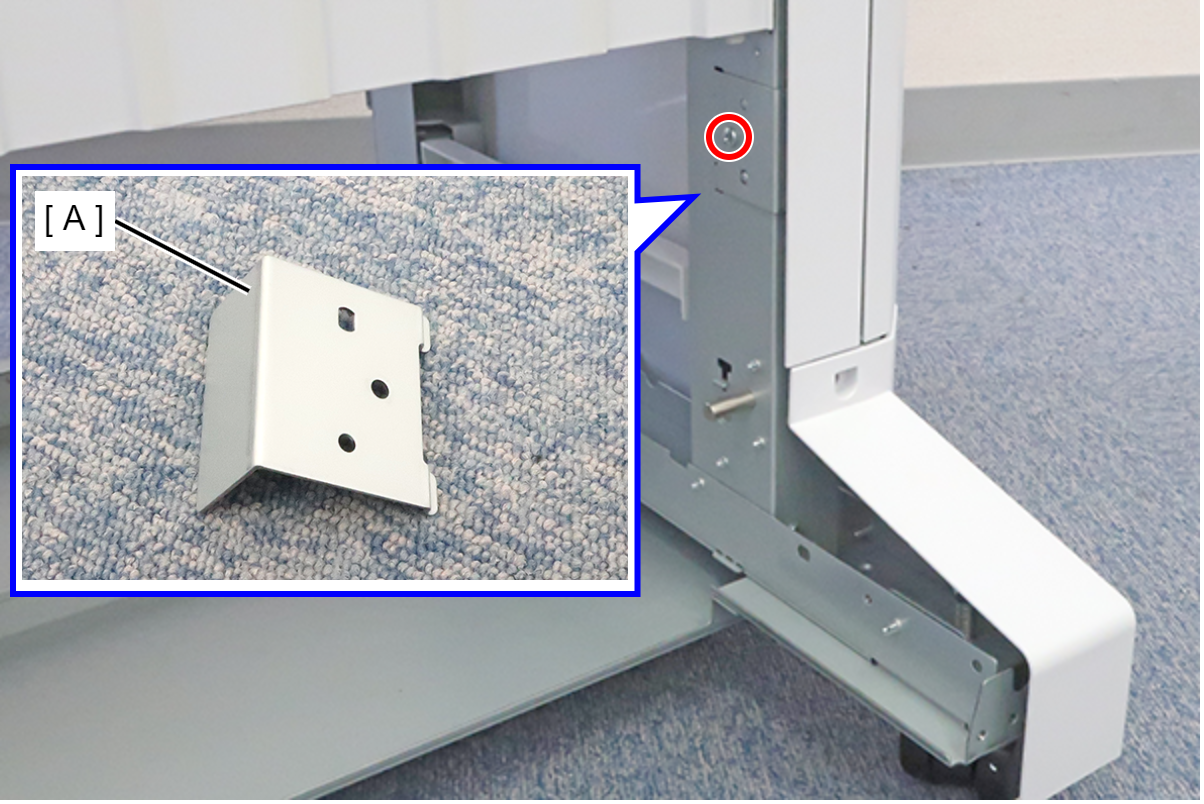

- 安装2块托盘止动板（A）并各用1颗螺丝固定。
- （后侧）
- ：4x8D
- 前侧
- ：4x8D
- （后侧）

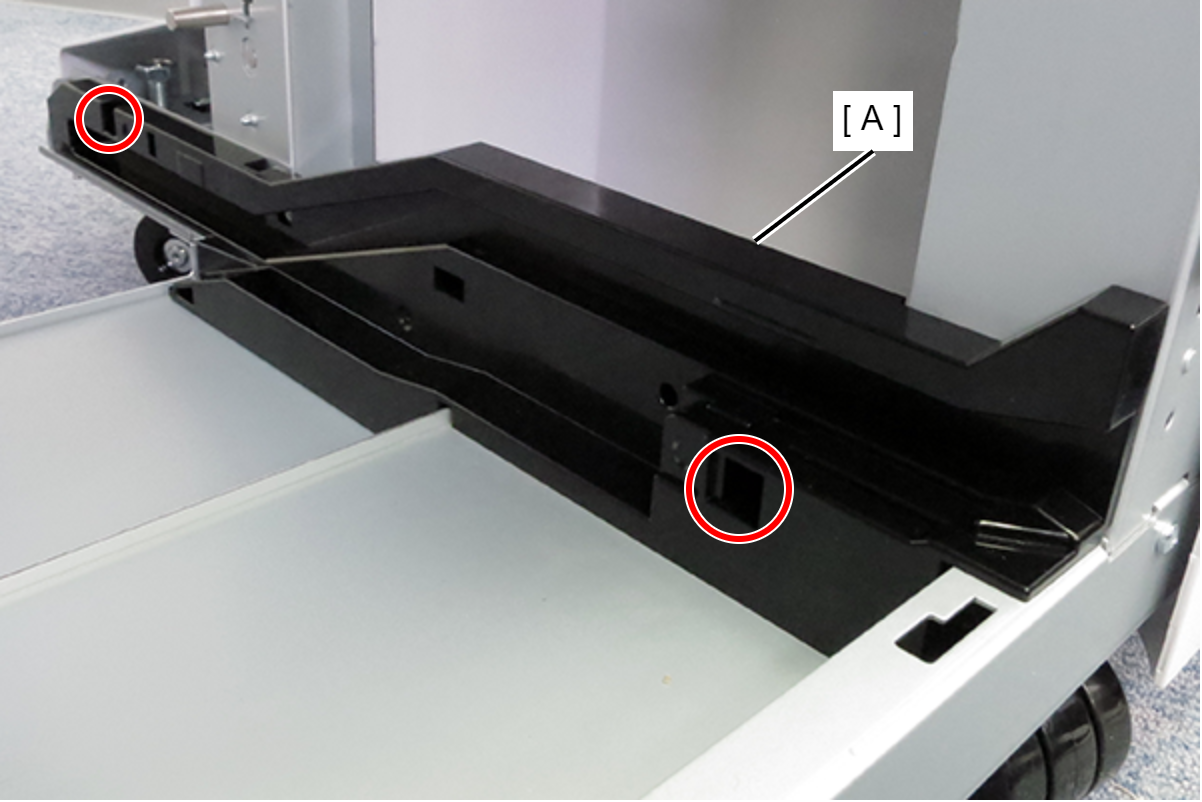

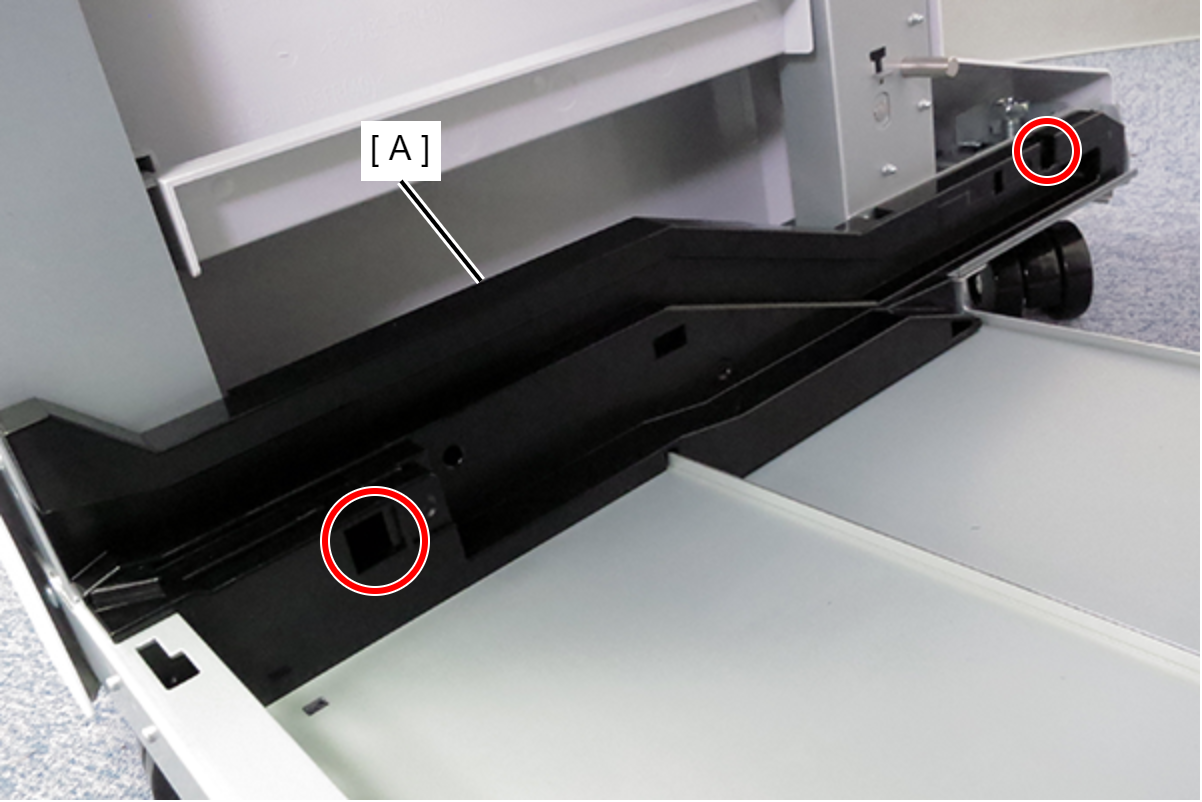

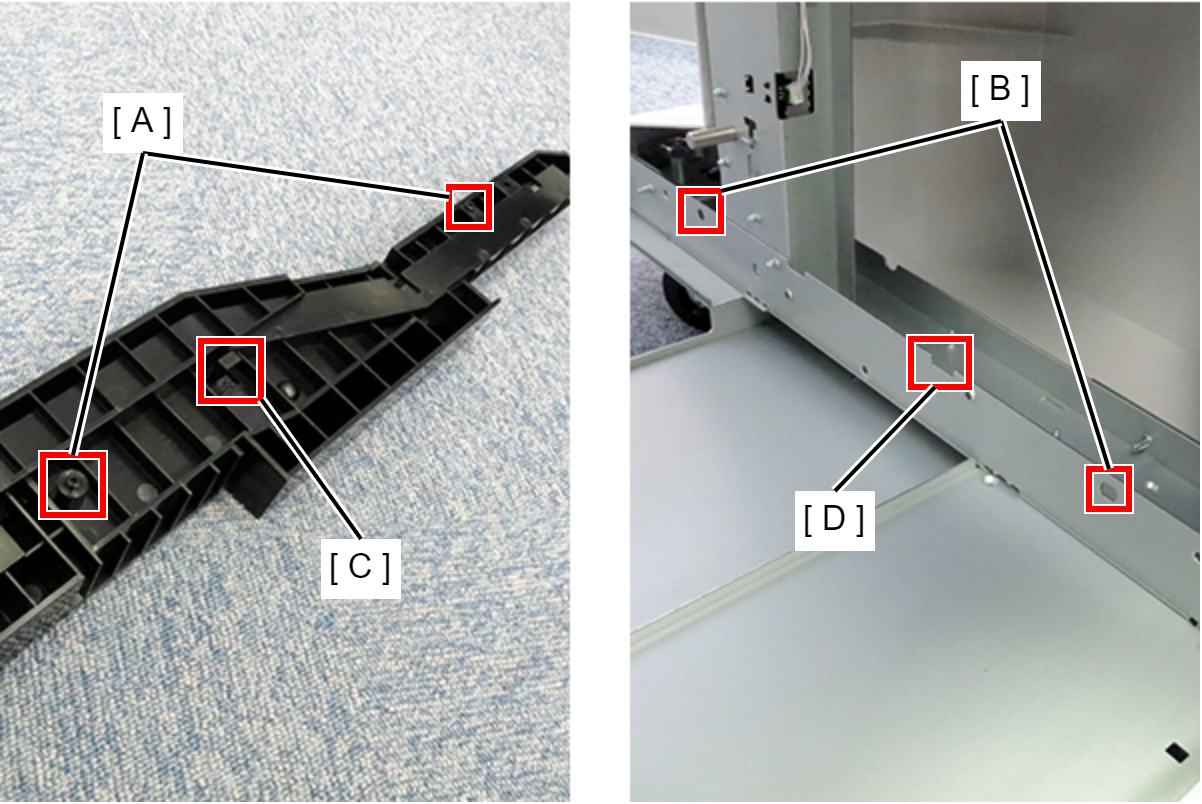

- 将前轨上的2个突出部（A）对齐框架上的2个孔（B），使卡钩（C）钩住缺口（D），然后安装前轨。
- 用2颗螺丝固定前轨（A）。
- ：4x12D/P

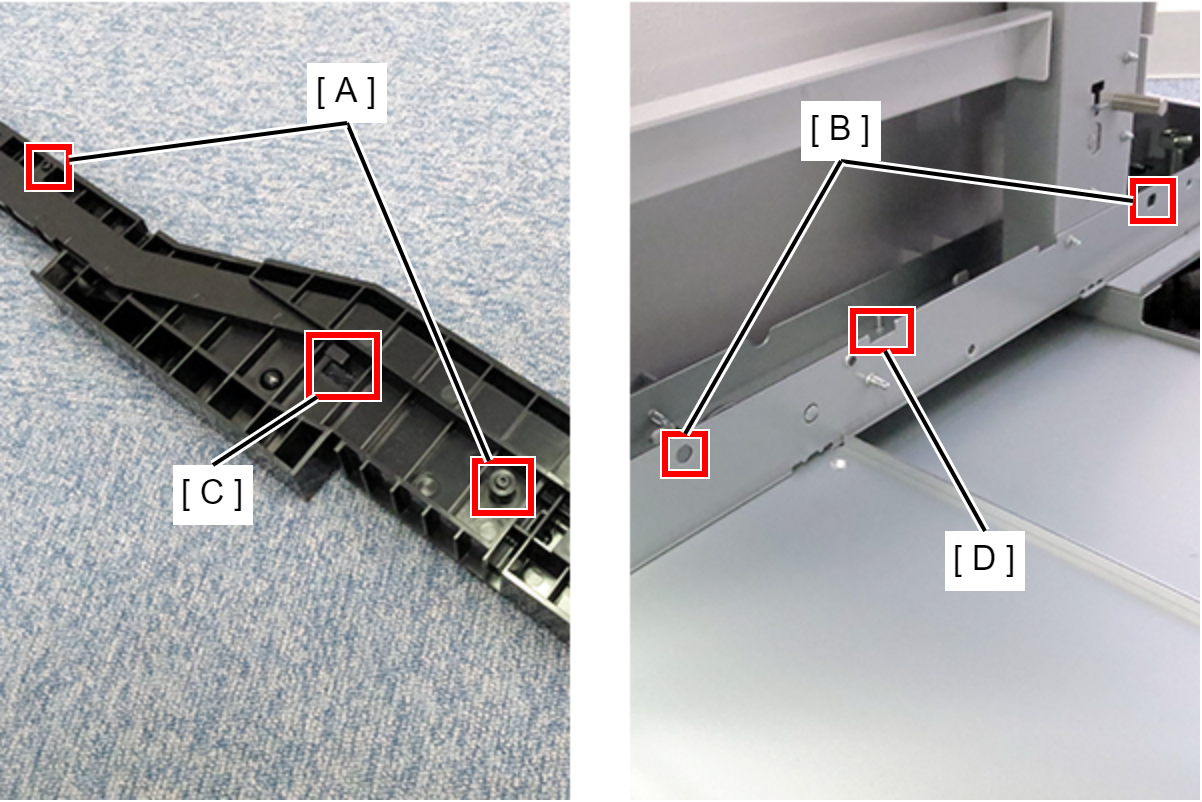

将后轨上的2个突出部（A）对齐框架上的2个孔（B），使卡钩（C）钩住缺口（D），然后安装后轨。
- 用2颗螺丝固定后轨（A）。
- ：4x12D/P
将鞍式装订单元（A）前侧和后侧的3个辊（B）放在前轨和后轨（C）上，然后将其向内推到底。
Caution / 注意鞍式装订单元重约20 kg，所以请注意不要使其翻倒或掉落。
把鞍式装订单元放在导轨上时，注意不要让鞍式装订单元的侧面碰到落地式装订器并造成损坏。
Check Point / チェックポイント抬起鞍式装订单元时，握住图中所示位置。
（搬运侧）
在抬起杆（A）的同时拉出鞍式装订单元（B）。
（出纸侧）

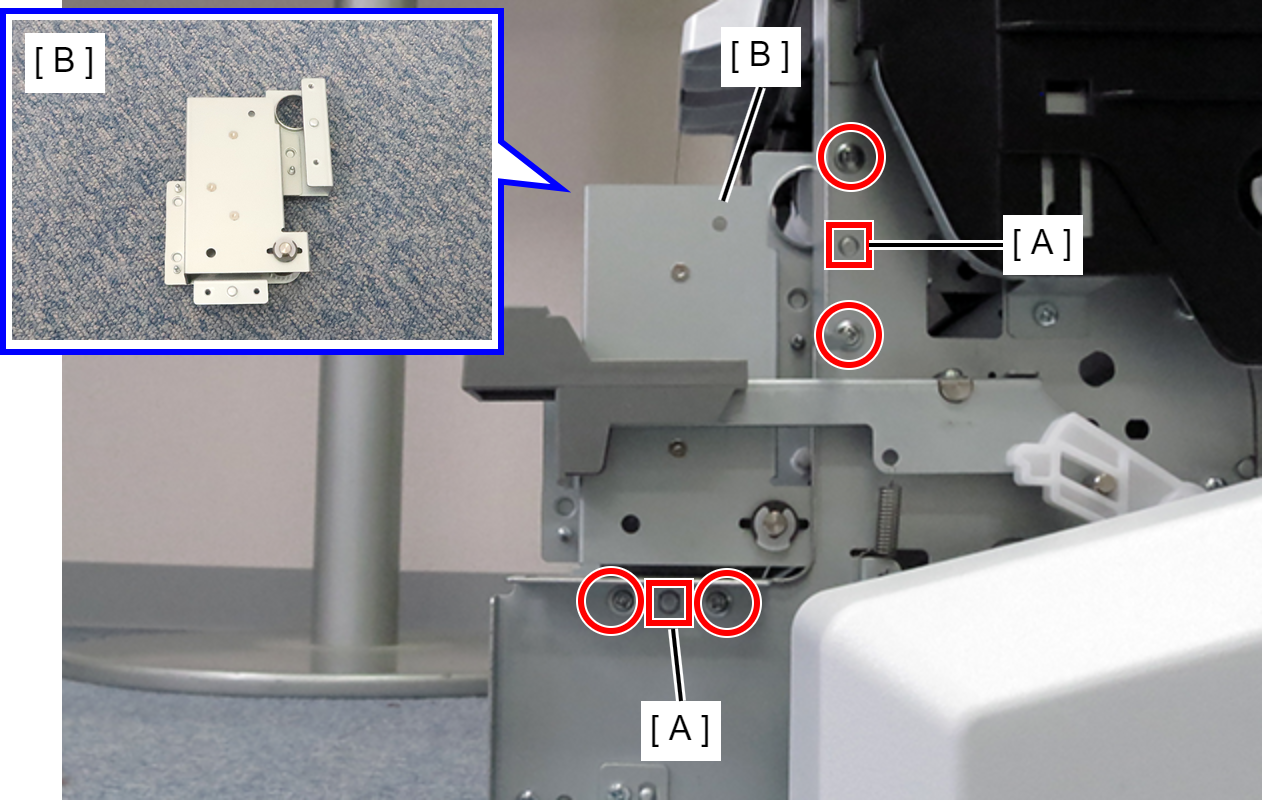

- 将前托盘支架上的2个定位销对齐落地式装订器（A）上的2个孔，然后用4颗螺丝固定前托盘支架（B）。
（出纸前侧）
- ：3x8DC/P

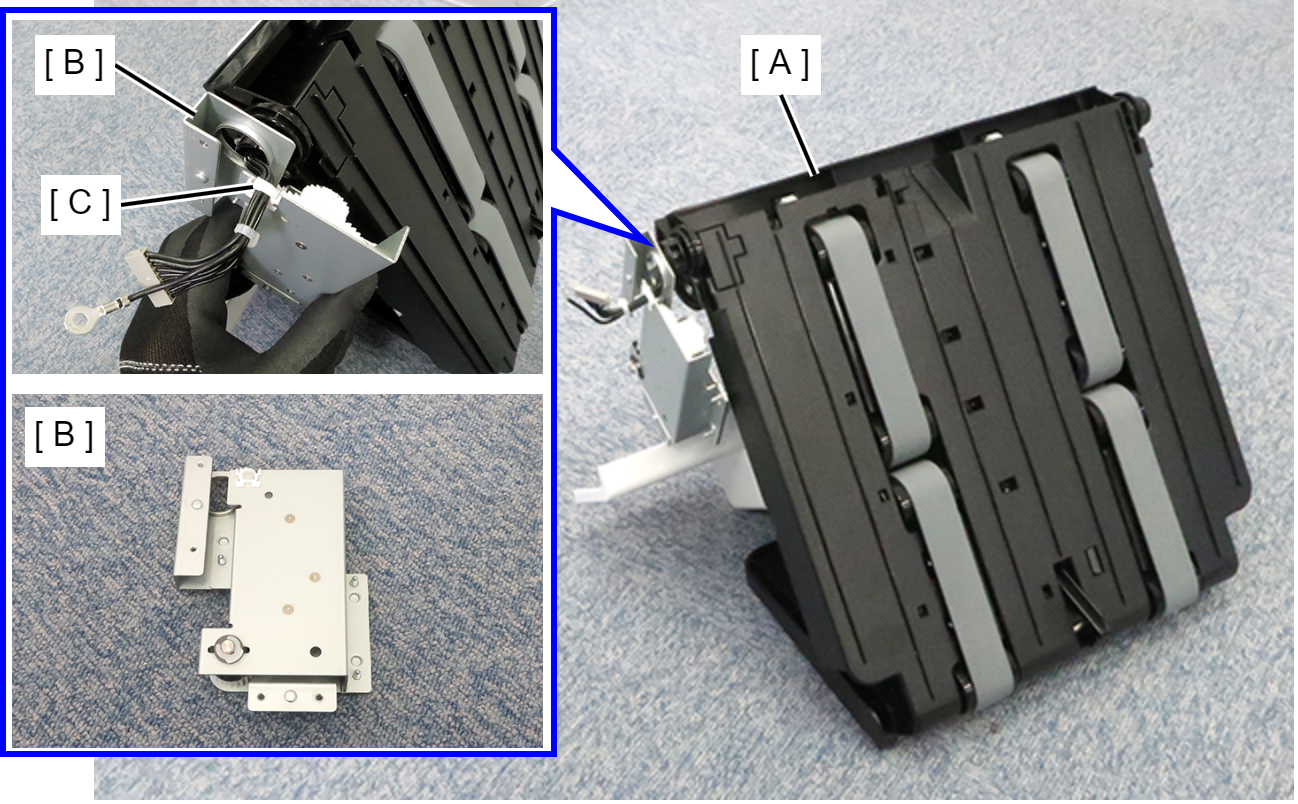

- 将鞍式装订托盘单元（A）的电缆穿过后托盘支架（B）的孔，然后用卡箍（C）固定。
- 将鞍式装订托盘单元的环部分（A）插入后托盘支架的孔（B）中，使其临时固定。

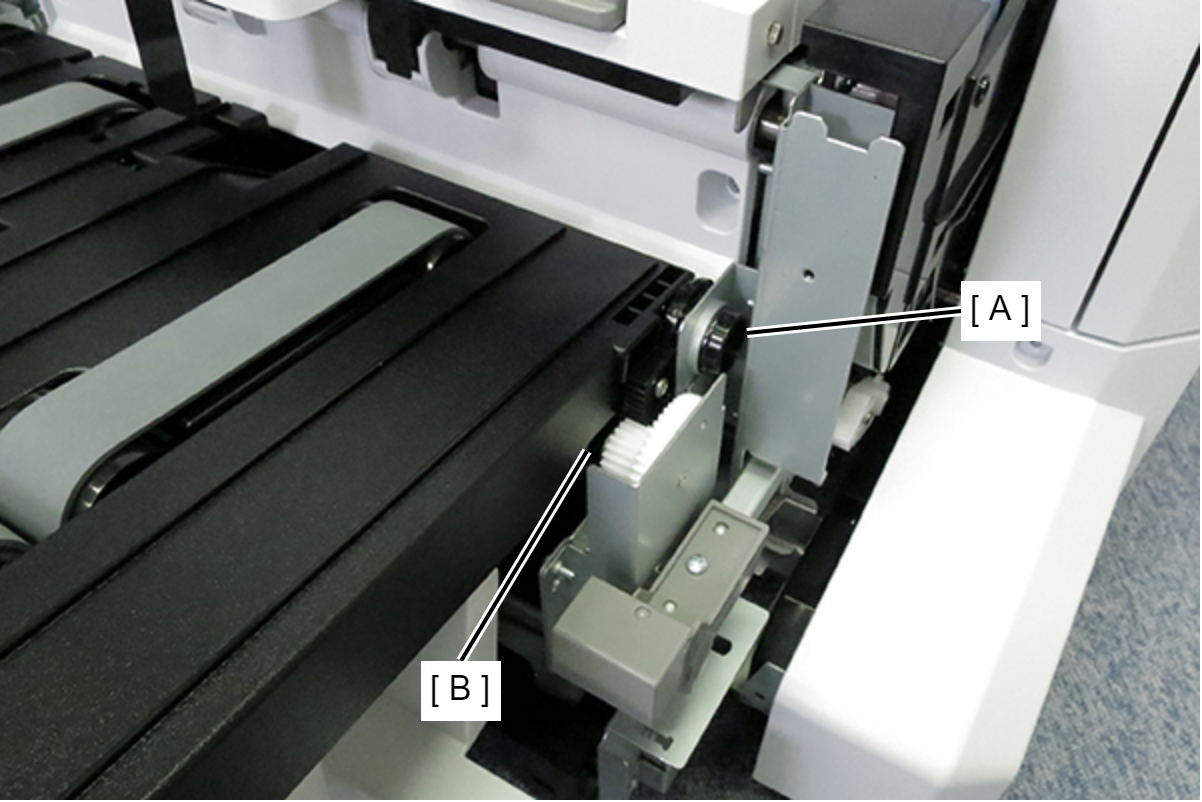

- 将前托盘支架的孔（B）插入鞍式装订托盘单元的环（A）中。
（出纸前侧）

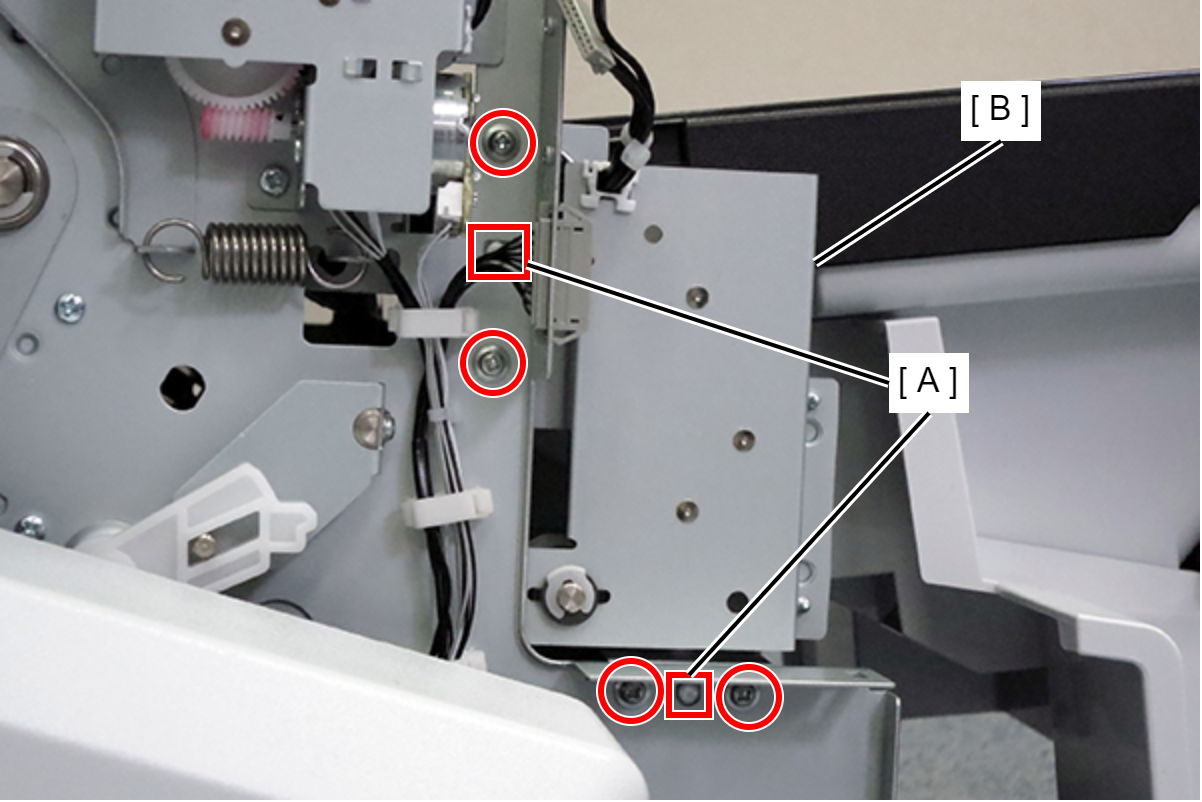

- 将后托盘支架上的2个定位销对齐落地式装订器（A）上的2个孔，然后用4颗螺丝固定后托盘支架（B）。
（出纸后侧）
- ：3x8DC/P

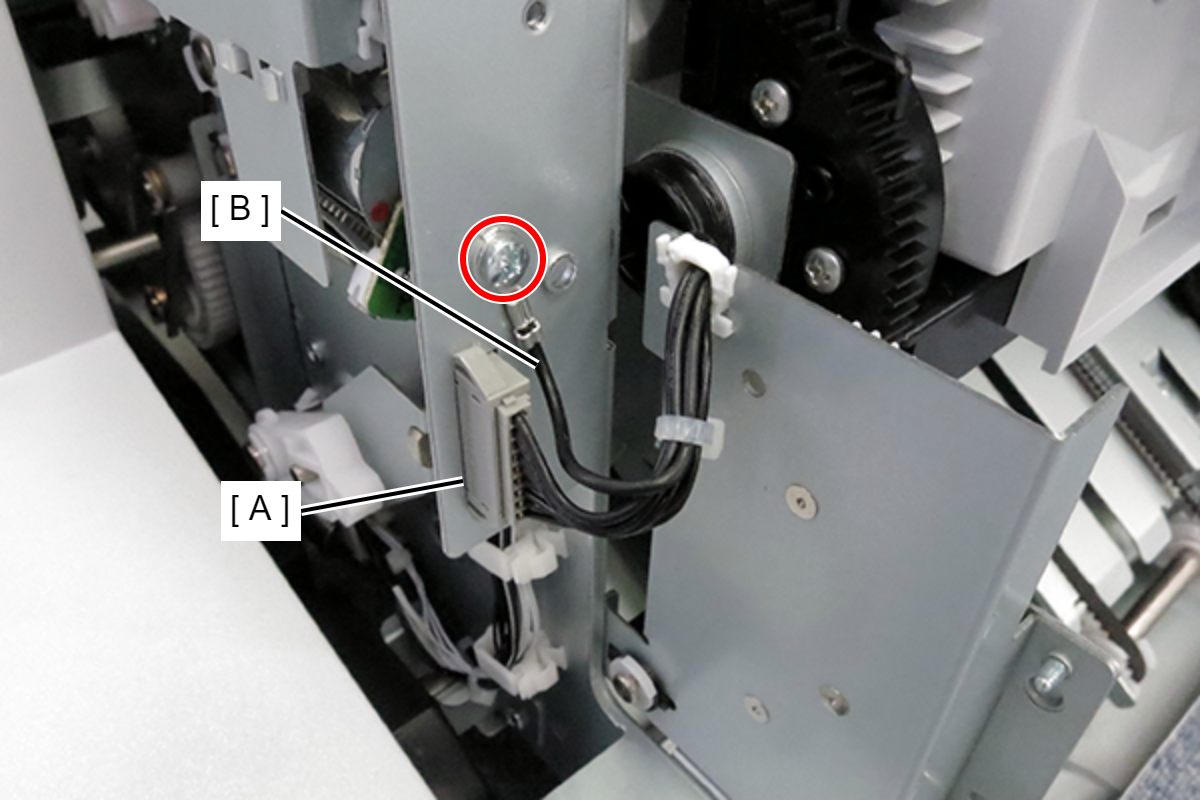

- 将鞍式装订托盘单元的电缆连接到连接器（A），并用1颗螺丝固定地线（B）。
（出纸后侧）
- ：3x8D/P
- 拉动控制杆，抬起V2盖（A）。
- 抬起鞍式装订单元（A）。

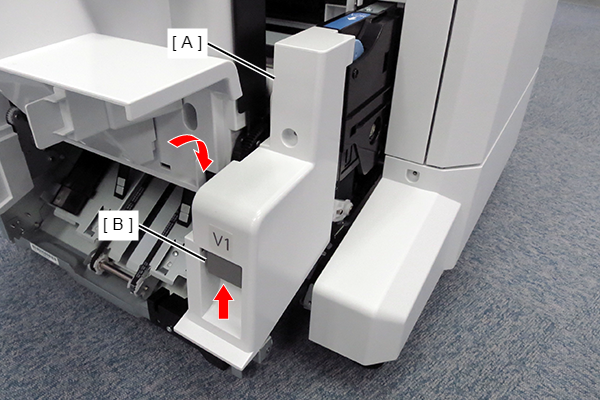

将后侧盖（A）笔直插入，并将2个卡钩（B）挂在框架的2个接收件（C）上，安装后侧盖。
（出纸后侧）

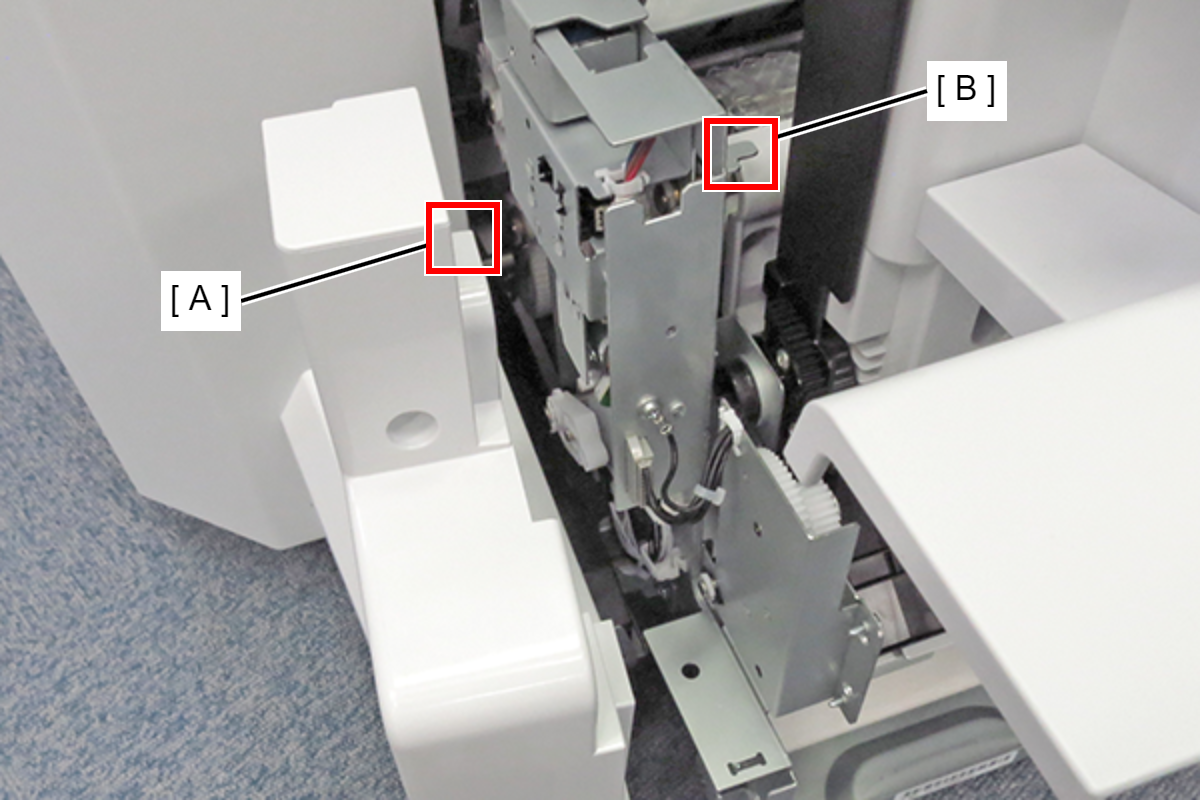

Check Point / チェックポイント由于后侧盖的角（A）与突出部（B）相互干扰，安装时应将其从突出部（B）下方穿过。

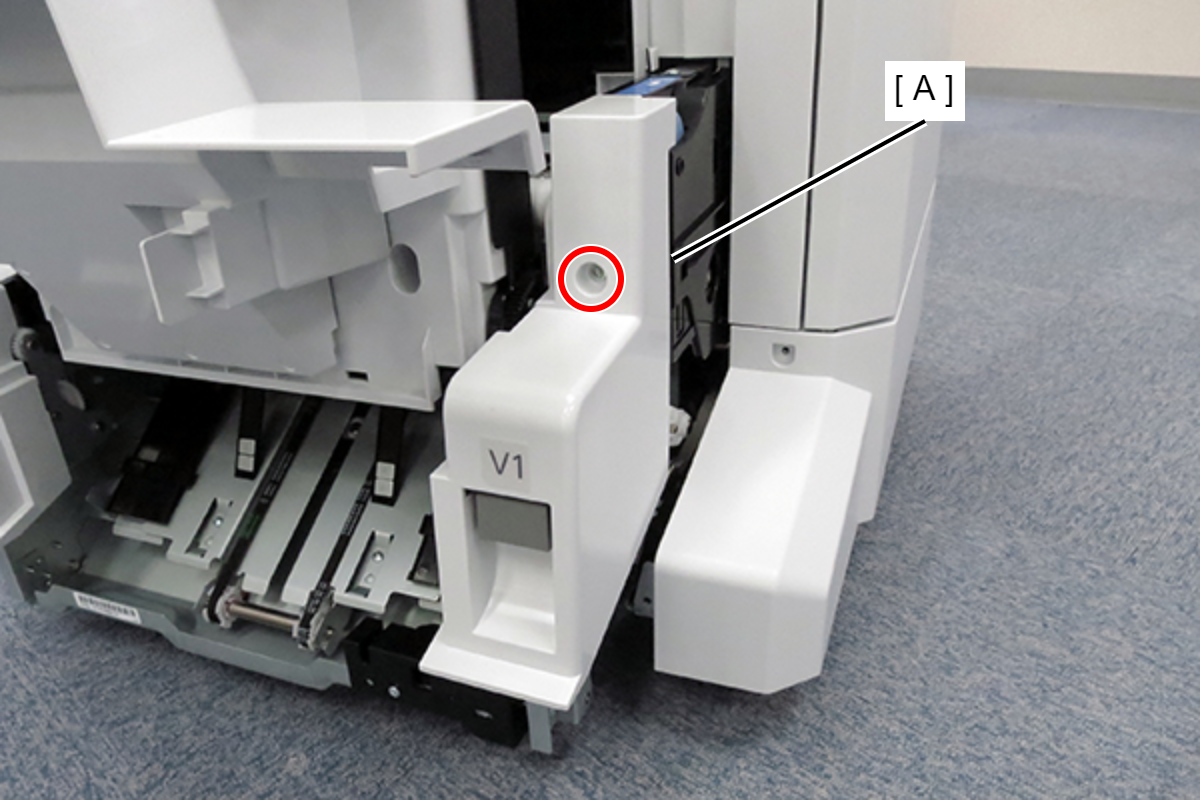

- 用1颗螺丝固定后侧盖（A）。
- ：3x8DC/P
以相同方式安装前侧盖（A）。
安装后，上下移动控制杆（B），确认侧盖前部不会妨碍杆的操作。（出纸前侧）
- 用1颗螺丝固定前侧盖（A）。
- ：3x8DC/P

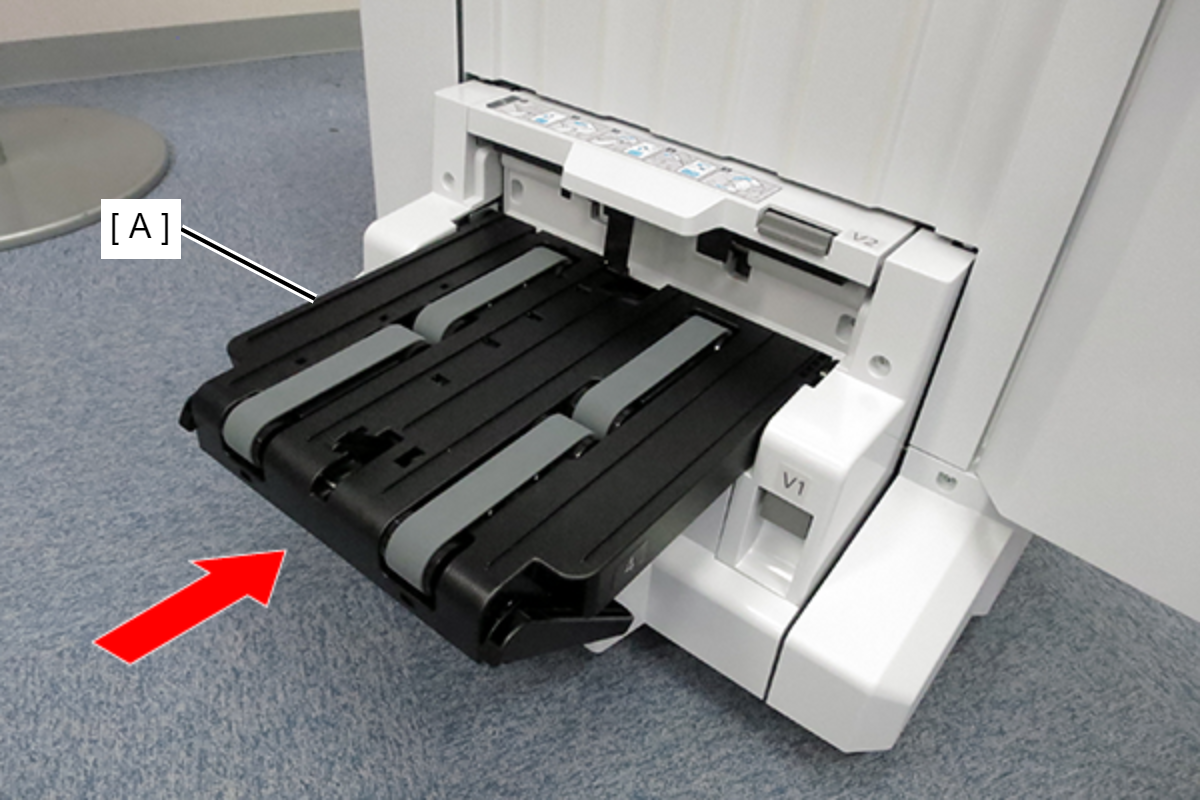

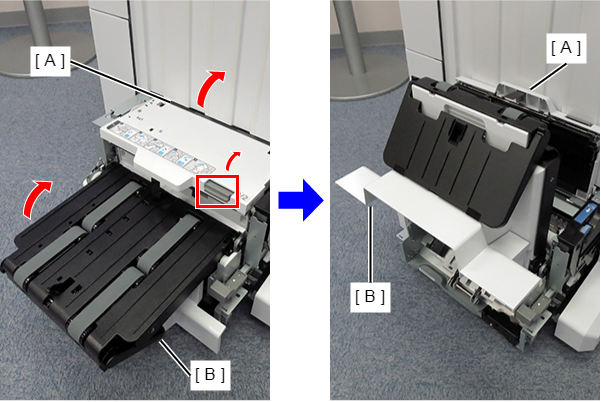

- 降下鞍式装订托盘单元（A），降下V2盖（B）。
（出纸侧）
- 再次使用步骤2中拆下的2颗螺丝。
- ：4x10DC/P

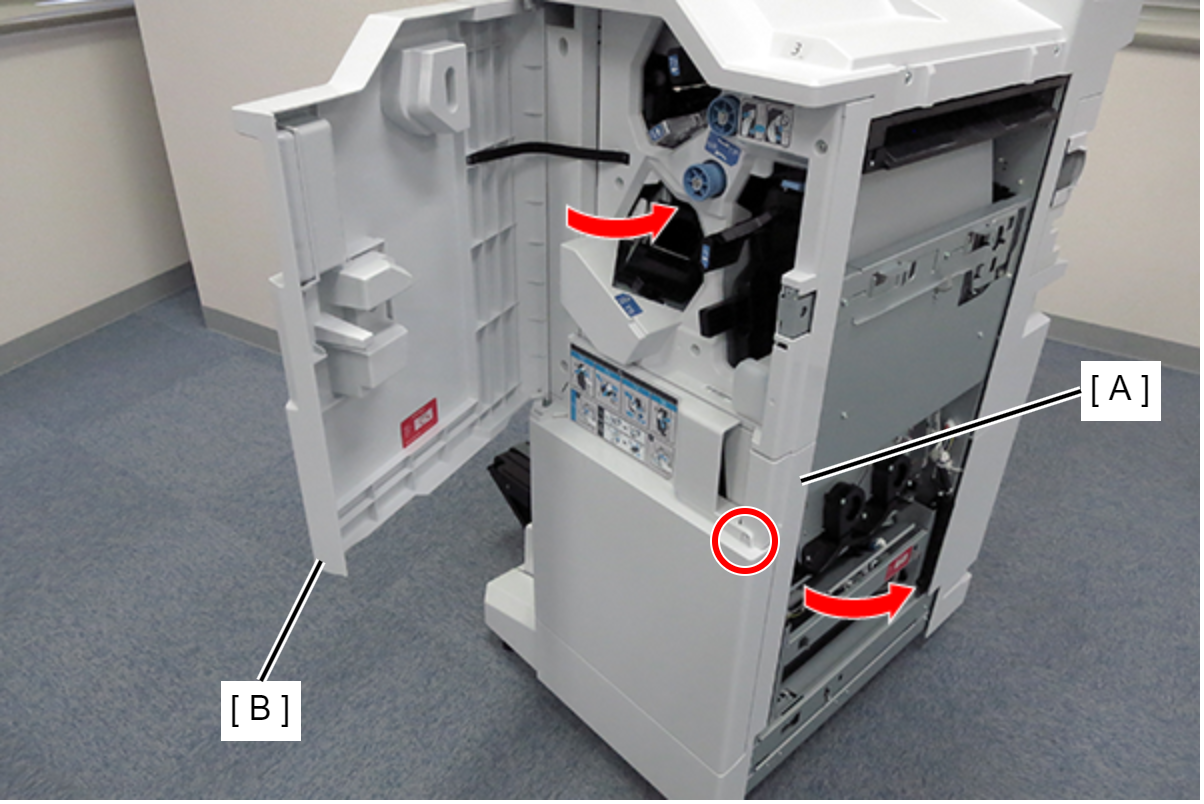

- 打开前盖（A），拆下1颗螺丝，然后打开下前盖（B）。
（前侧）
- ：4x10DC/P
插入鞍式装订传输单元（B）并穿过卡纸释放杆（A）。
（搬运侧）
- 将鞍式装订单元前侧的框架（A）从连接器（B）和安装板（C）之间穿过，然后提起鞍式装订传输单元（D）。

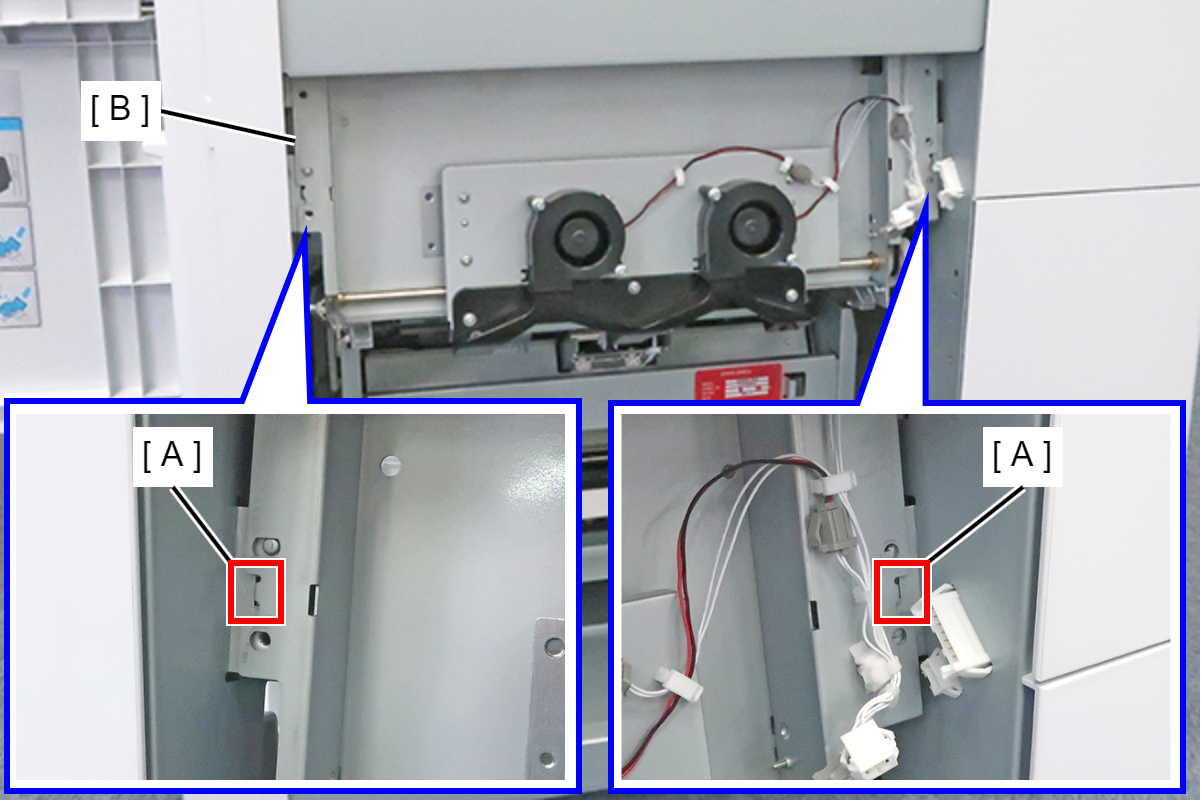

- 钩住鞍式装订传输单元的2个卡钩（A），临时固定鞍式装订传输单元（B）。

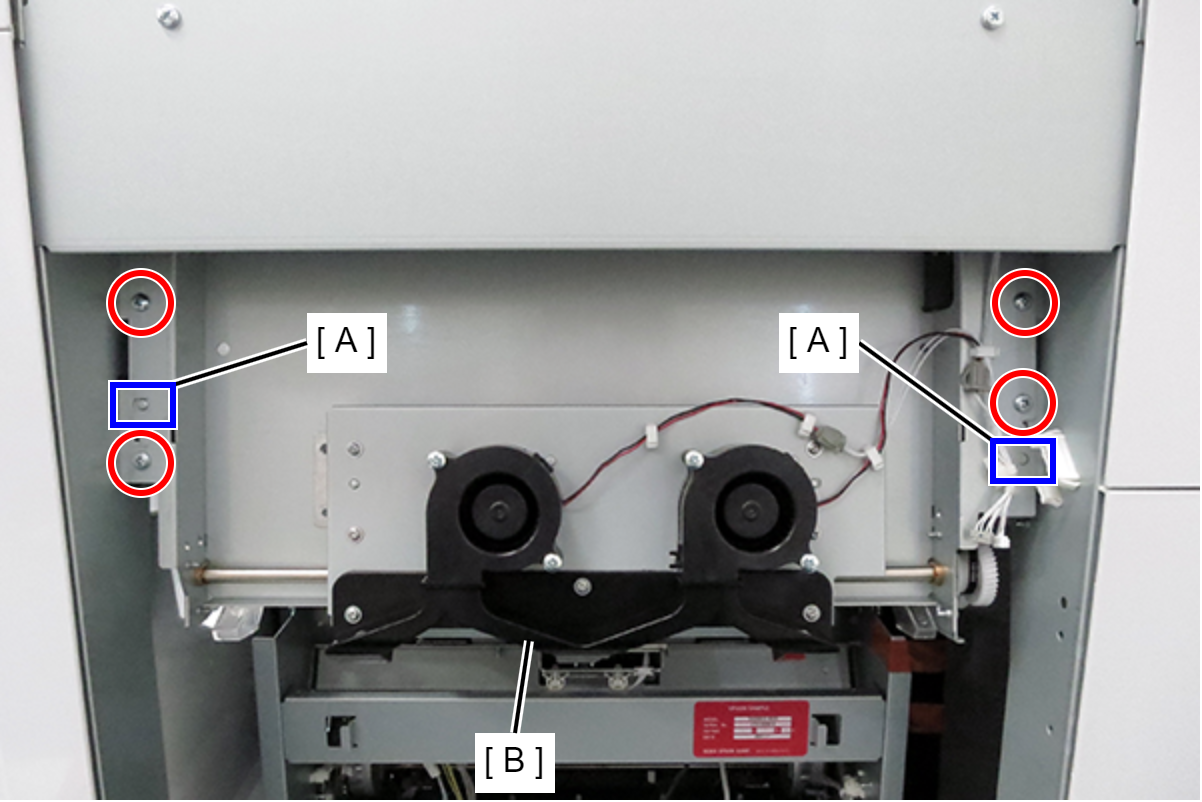

- 将定位销对齐2个定位孔（A），然后用4颗螺丝固定鞍式装订传输单元（B）。
- ：4x8D

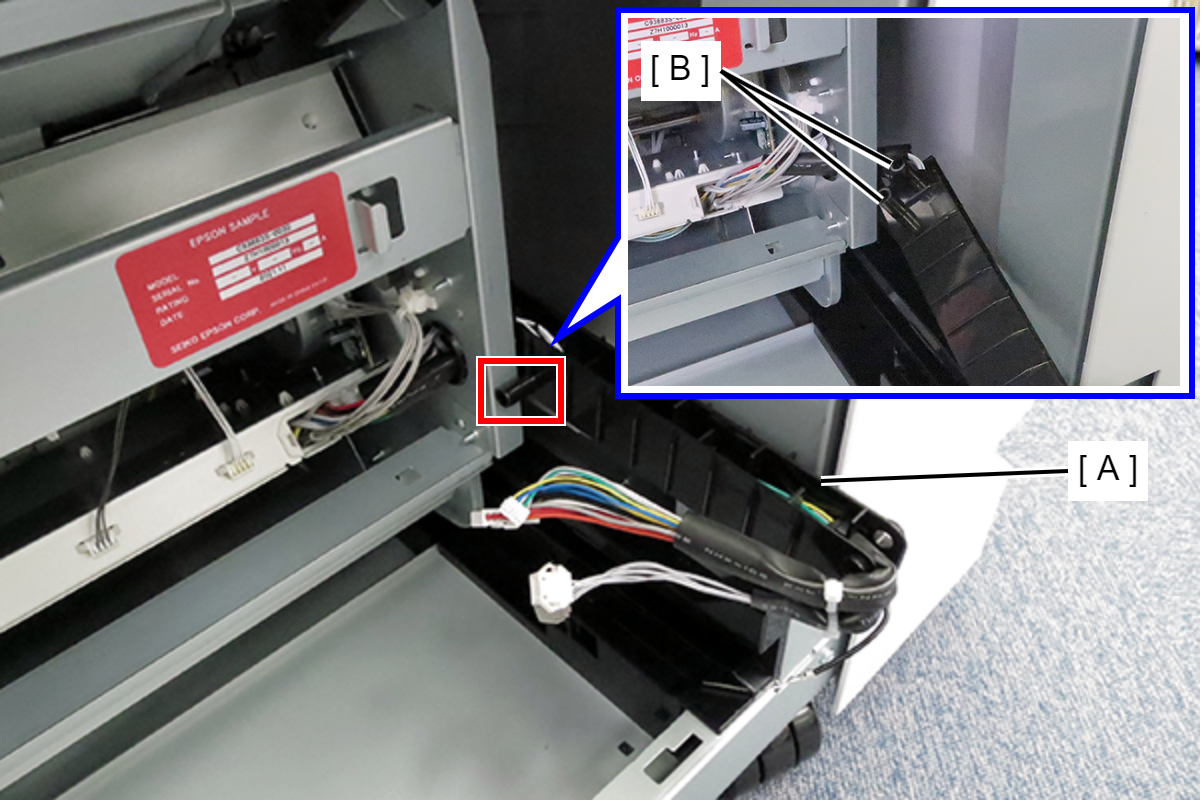

从电缆支架（A）拆掉两条胶带（B）。
- 把框架夹在电缆支架（A）的2个突起（B）之间。

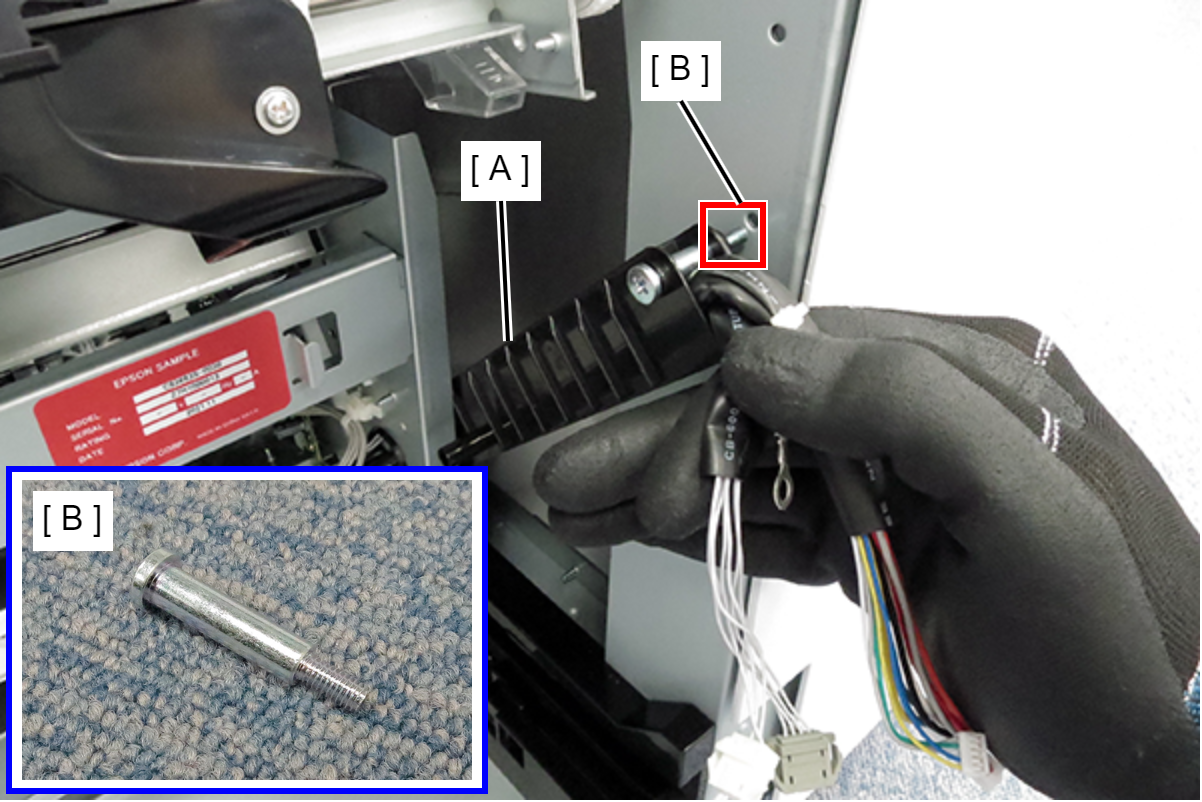

- 将电缆支架螺丝（B）穿过电缆支架（A），并拧紧螺丝使其固定。
Caution / 注意拧紧螺丝时，有可能接触到鞍式装订单元的内部零件或金属板。
注意不要因为鞍式装订内部零件或金属板的锋利边缘而受伤。

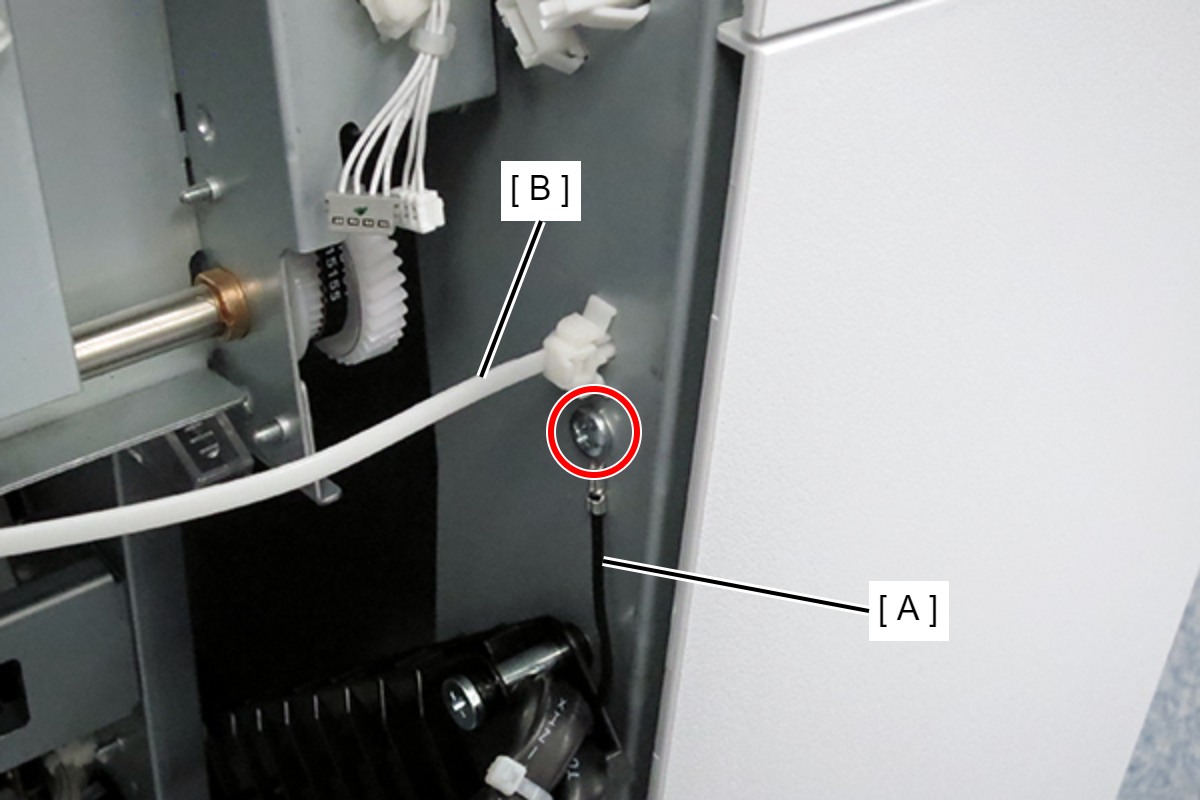

- 用1颗螺丝固定地线（A）并安装扎带（B）。
- ：4x8D
Check Point / チェックポイント- 使用木柄木螺钉起子拧紧螺丝。
- 安装扎带时，使带子一侧朝向落地式装订器，如图所示。

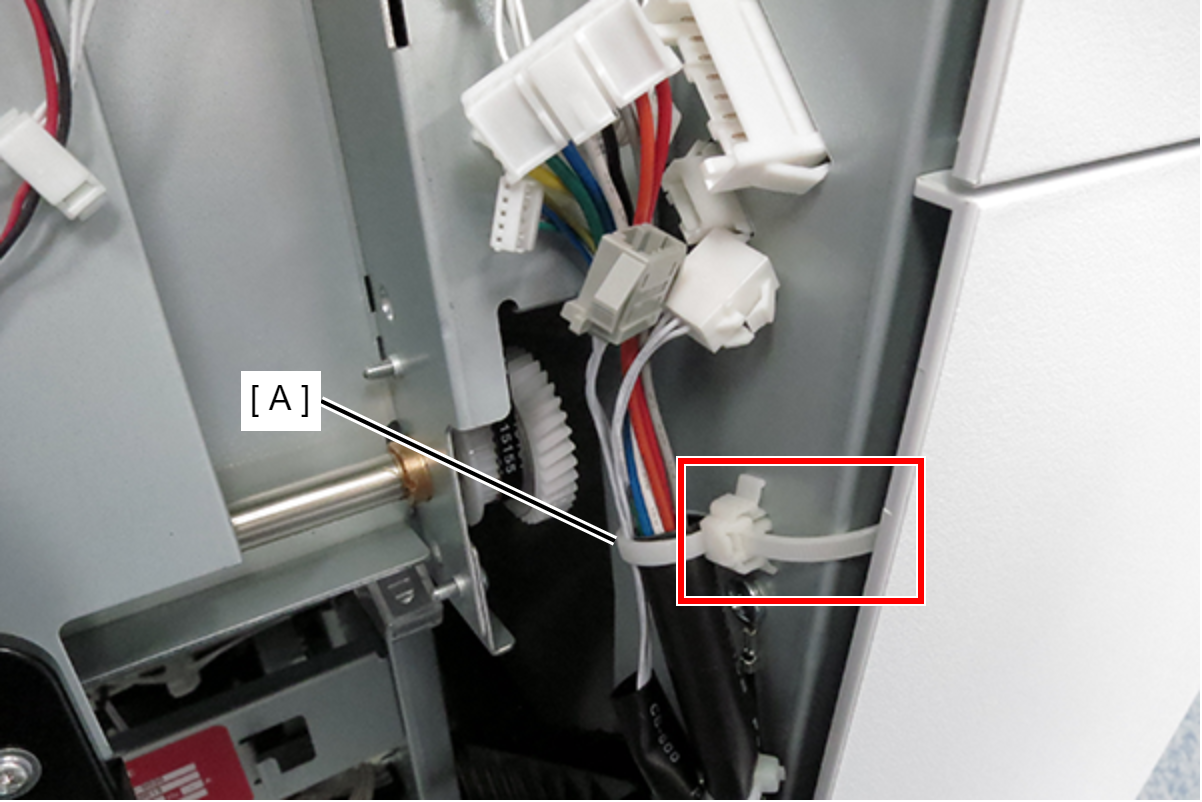

- 用扎带（A）捆扎电缆，将扎带的多余长度插入盖与框架之间的空隙。

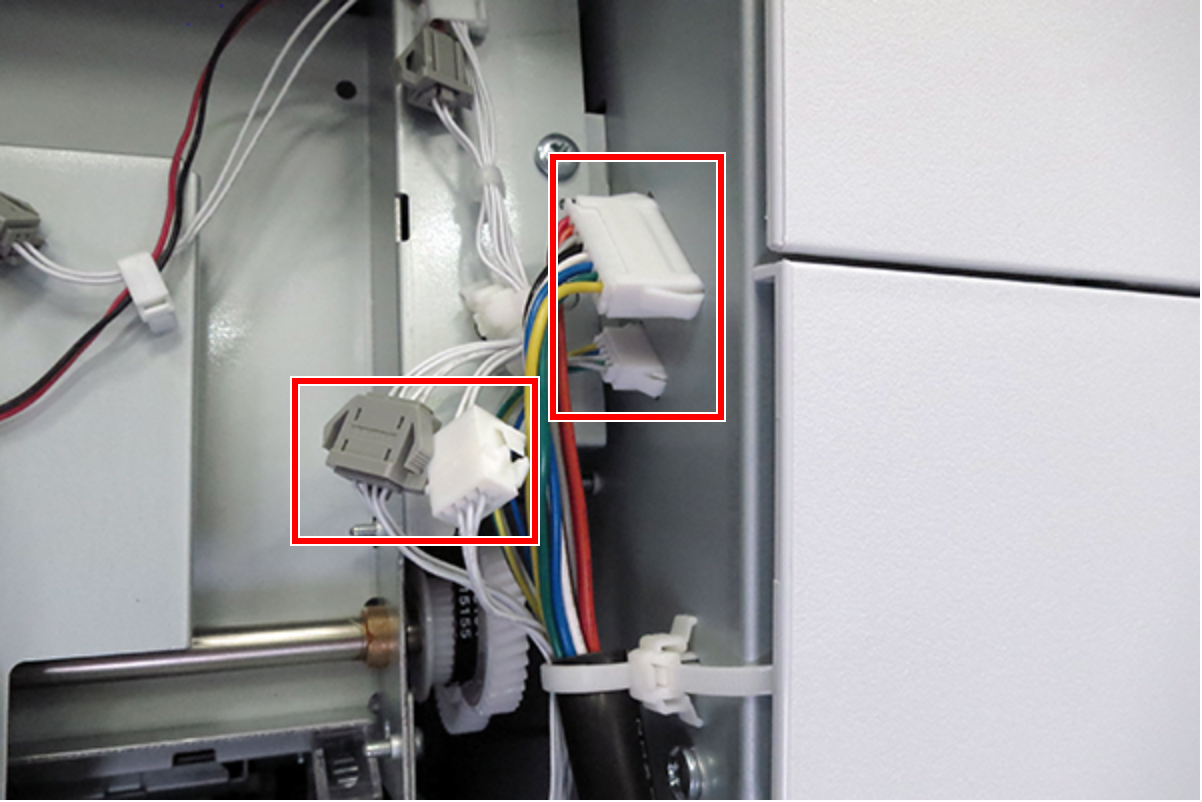

- 将4根电缆连接到4个连接器。
- 安装加强板（A）并用4颗螺丝固定。
- ：4x8D
- 将鞍式装订单元（A）向内推到底。

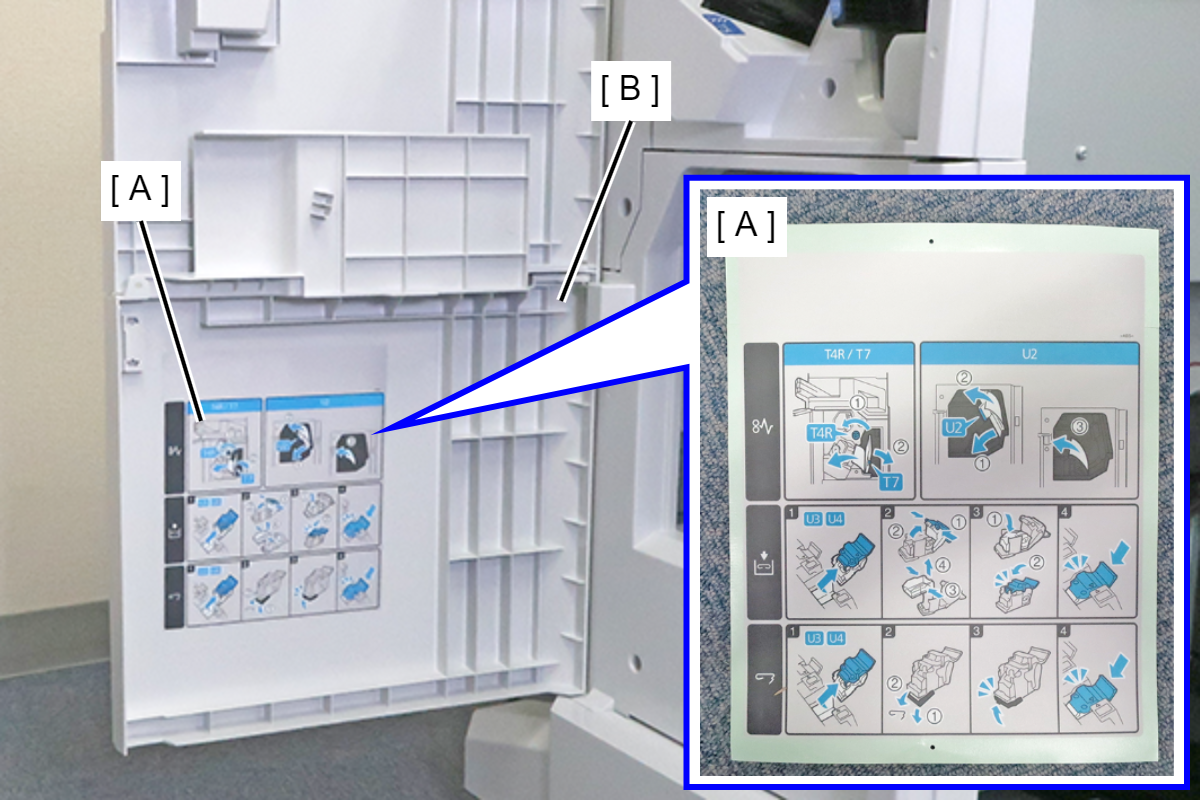

把说明标签（A）贴在下前盖（B）内侧。
Assembly / 組み立て开始工作前，确保粘贴位置没有脏污，否则用废布清洁。
将T7标签（A）贴在所示位置。
Assembly / 組み立て开始工作前，确保粘贴位置没有脏污，否则用废布清洁。
将U1标签（A）贴在所示位置。（B：4 mm）
Assembly / 組み立て开始工作前，确保粘贴位置没有脏污，否则用废布清洁。
- 关闭前盖（A）的下部，用1颗螺丝固定，然后关闭前盖（B）。
- ：4x10DC/P
