内部装订器安装步骤

Caution / 注意

安装前，请务必检查以下注意事项。

开始工作前，所有工人必须阅读安装步骤。
请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
请在足够的工作空间内工作
请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
所有作业必须在电源关闭的情况下完成。

Check Point / チェックポイント

使用内部打孔单元时，应先安装内部打孔单元，再安装内部装订器。

内部打孔单元安装步骤

要准备的项目

内部装订器的附带项目
内部桥接单元的附带项目
十字（+）螺丝刀

安装步骤

拆下2颗螺丝，然后拆下左前盖（A）。(S7:)
- S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
沿箭头方向滑动前上装饰盖（A）将其拆下。
拆下1颗螺丝，在按卡钩的同时沿箭头方向拆下前上盖（A）。(S7:)
- S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
拆下1颗螺丝，然后拆下聚酯膜上板组件（A）。
- :3x8D/BK/P
拆下1颗螺丝并拆下FD内上盖（A）。
- 3x8DW/P
拆下固定出纸传感器组件（A）的2颗螺丝。
- 3x8D/BK
Note / 補足

出纸传感器组件将在之后的步骤中拆卸。
从连接器拆下两根电缆（A）。
提起FD框架（A），释放两个卡钩，将其从产品左侧拆下。
拆下固定地线（A）的螺丝。
- 3x8D/P
将地线（A）围绕导轨排布。
拆下固定FD收纸器组件（A）的4颗螺丝。
- 3x8D/P

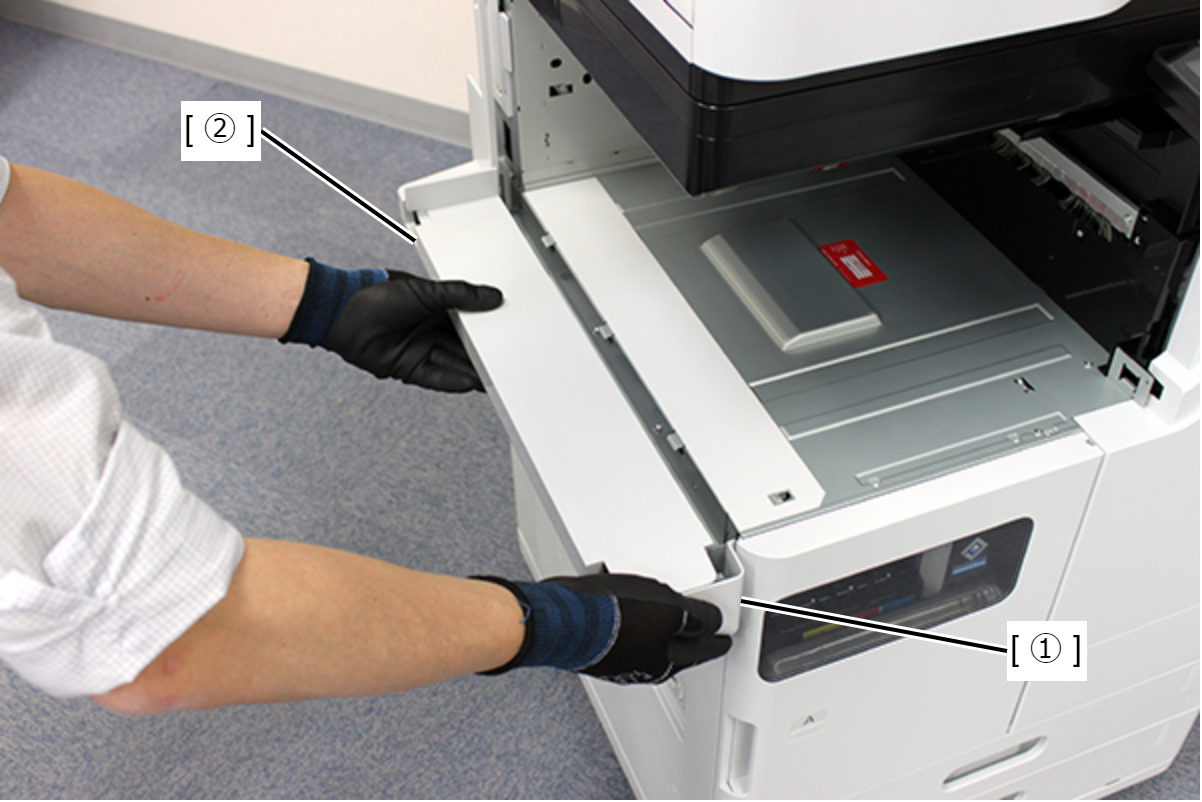

握住图中所示位置，拆下FD收纸器组件（A）。
拆下2颗螺丝，沿箭头方向滑动两块FD收纸器组件安装板（A）将其拆下。
- 3x8D/P
拆下1颗螺丝，沿箭头方向拆下FD内底盖（A）。
- 3x8DW/P

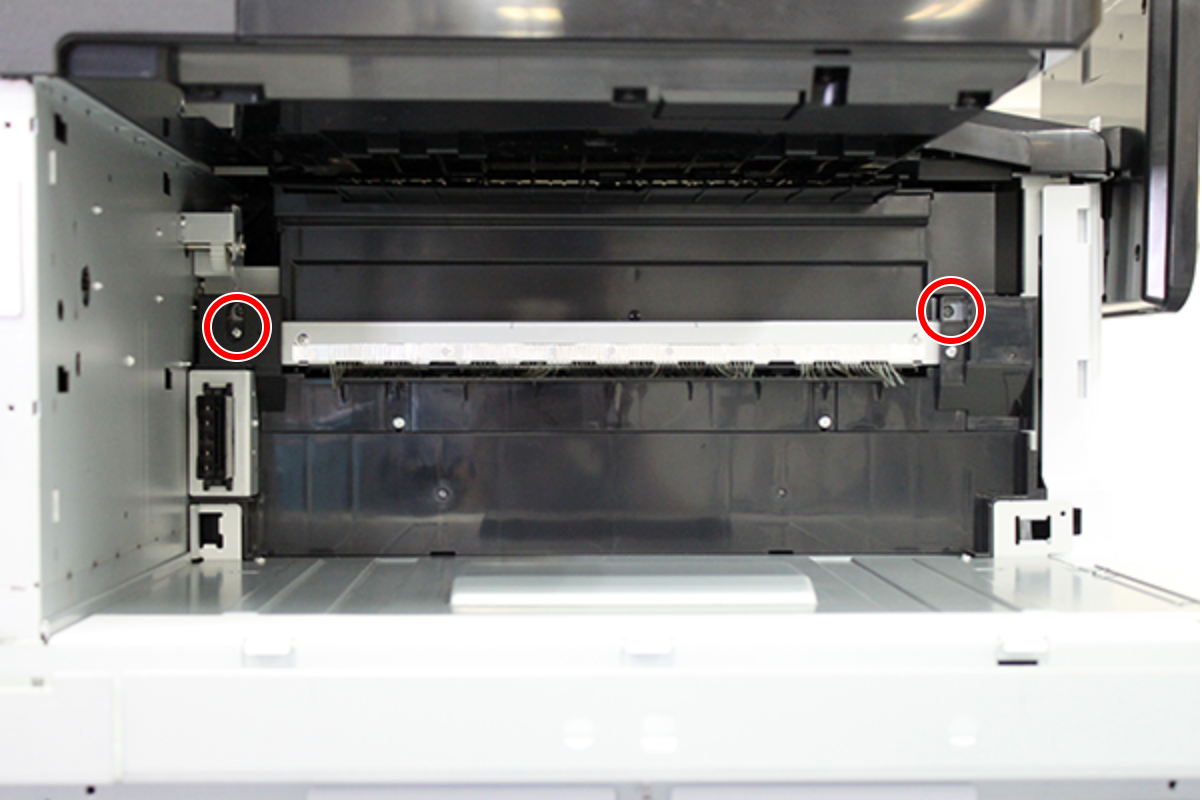

拆下2颗螺丝并拆下FD收纸器导轨（A）。（S1：)
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C

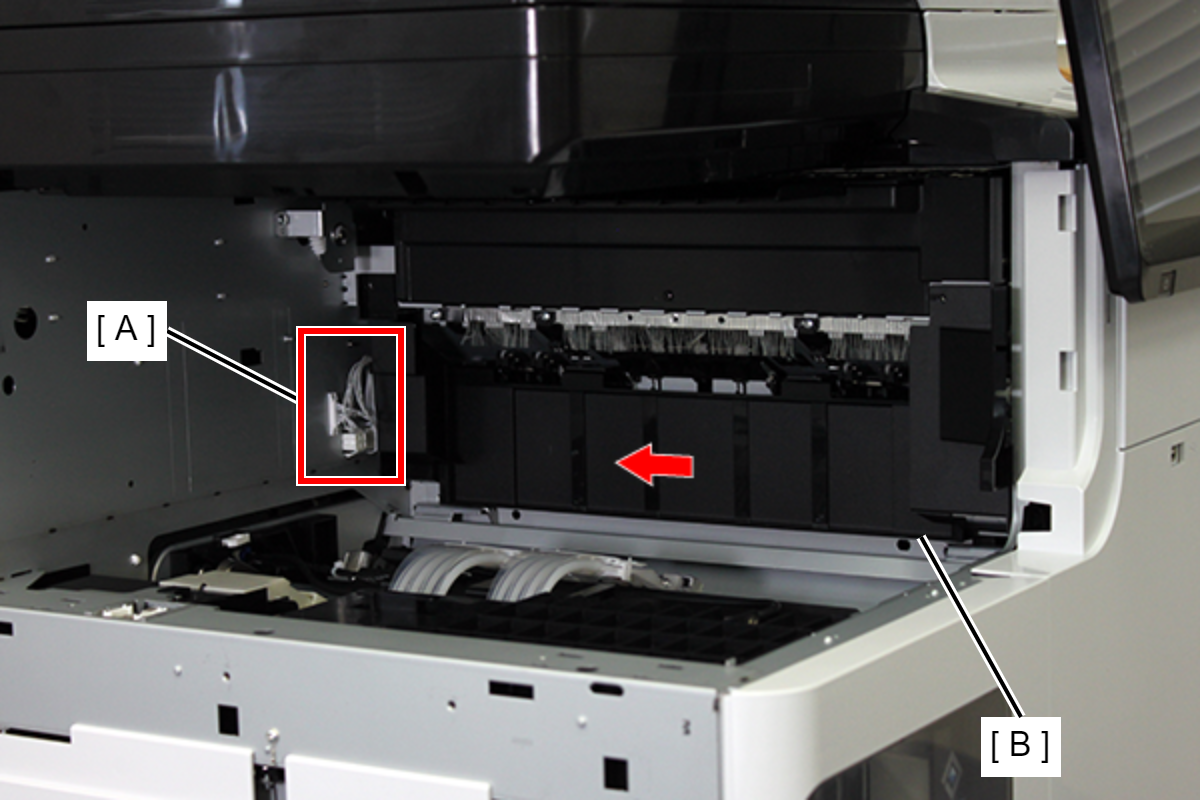

从连接器（A）拆下电缆，沿箭头方向滑动输出检测传感器组件（B）将其拆下。
拉动控制杆并打开右门单元（A）。
拉动控制杆并打开D3单元（A）。

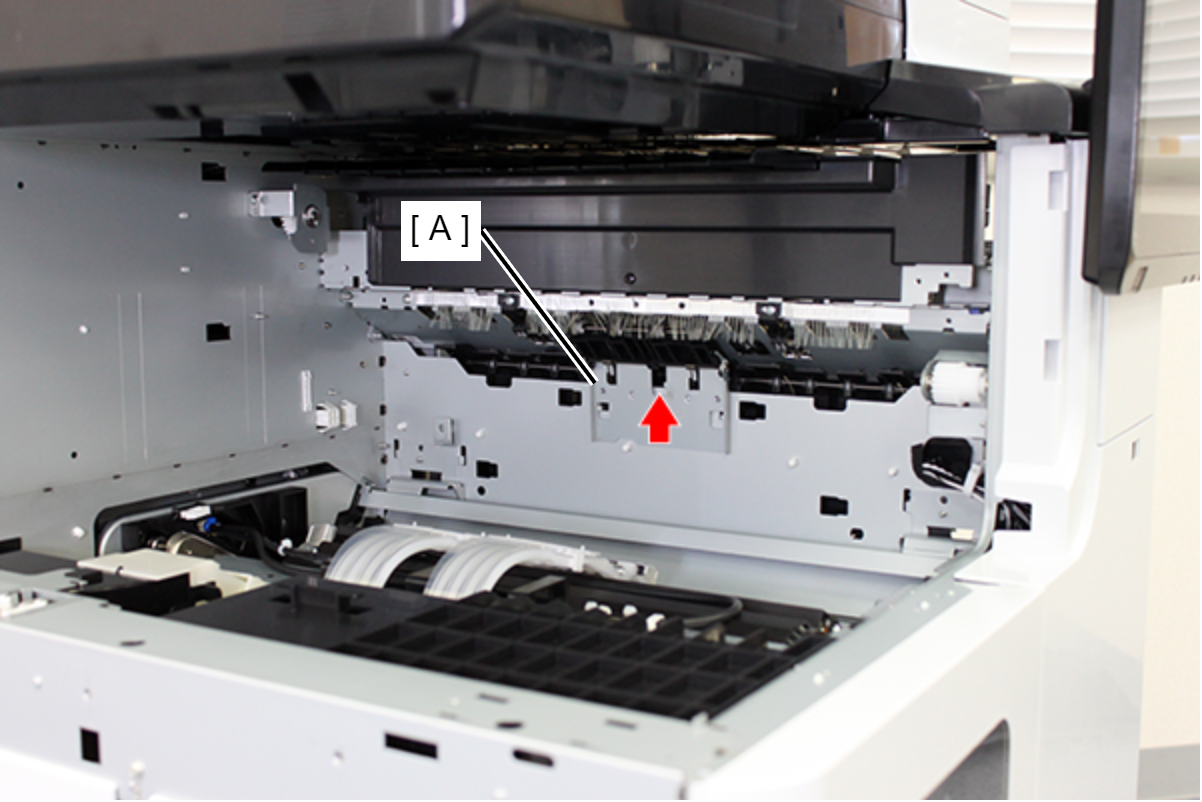

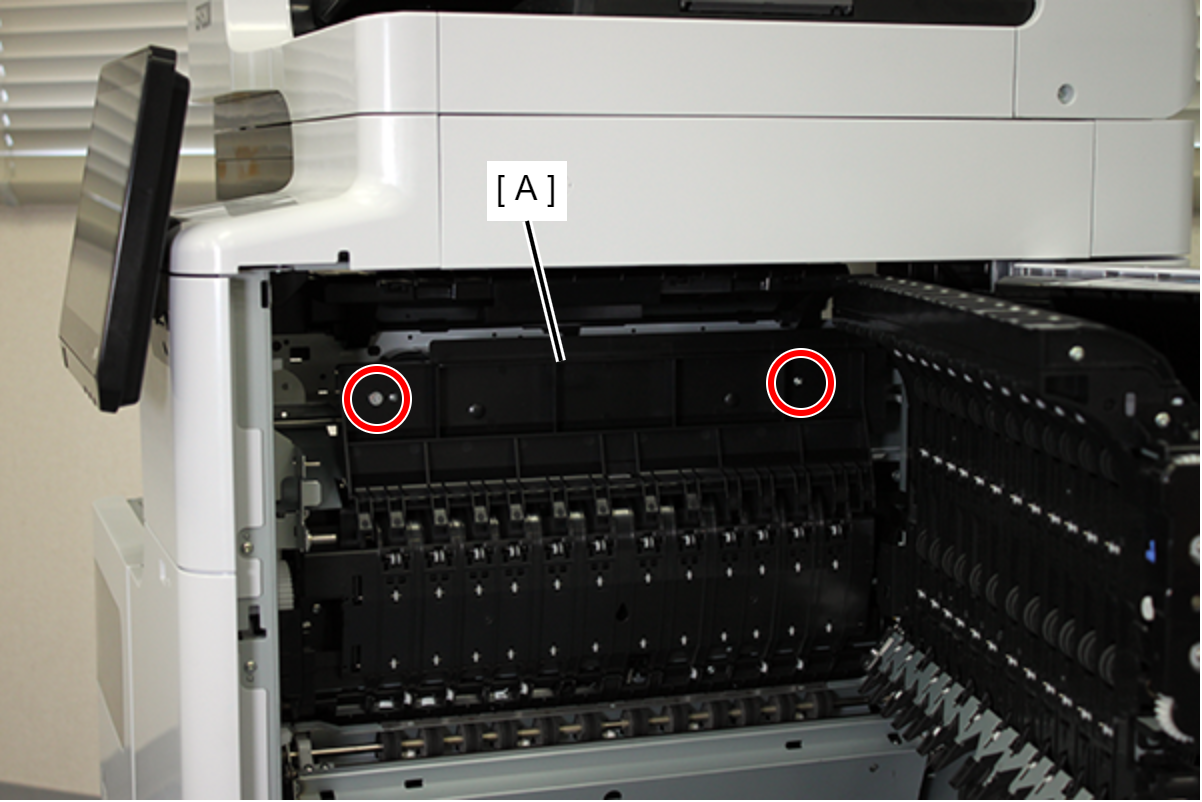

拆下2颗螺丝并拆下导纸轨（A）。
- :3x5D/TBD

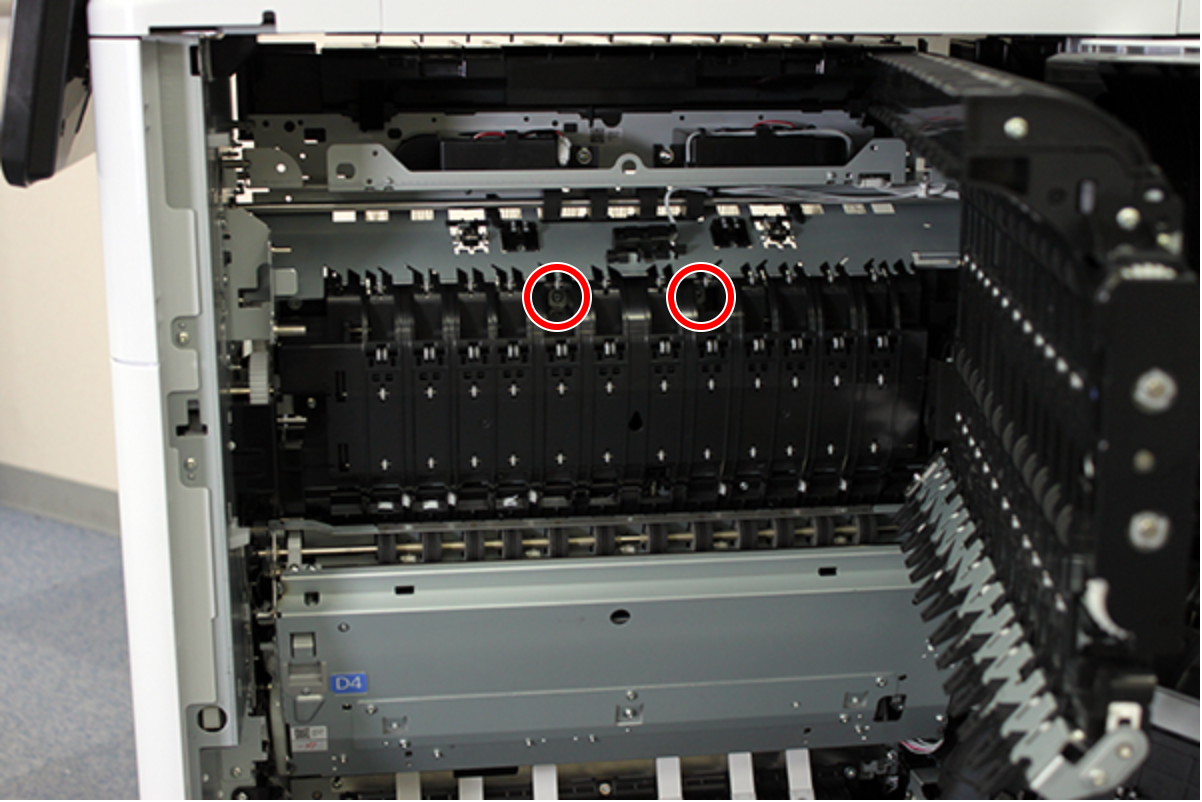

拆下固定从动辊组件的2颗螺丝。
- 3x8D/P

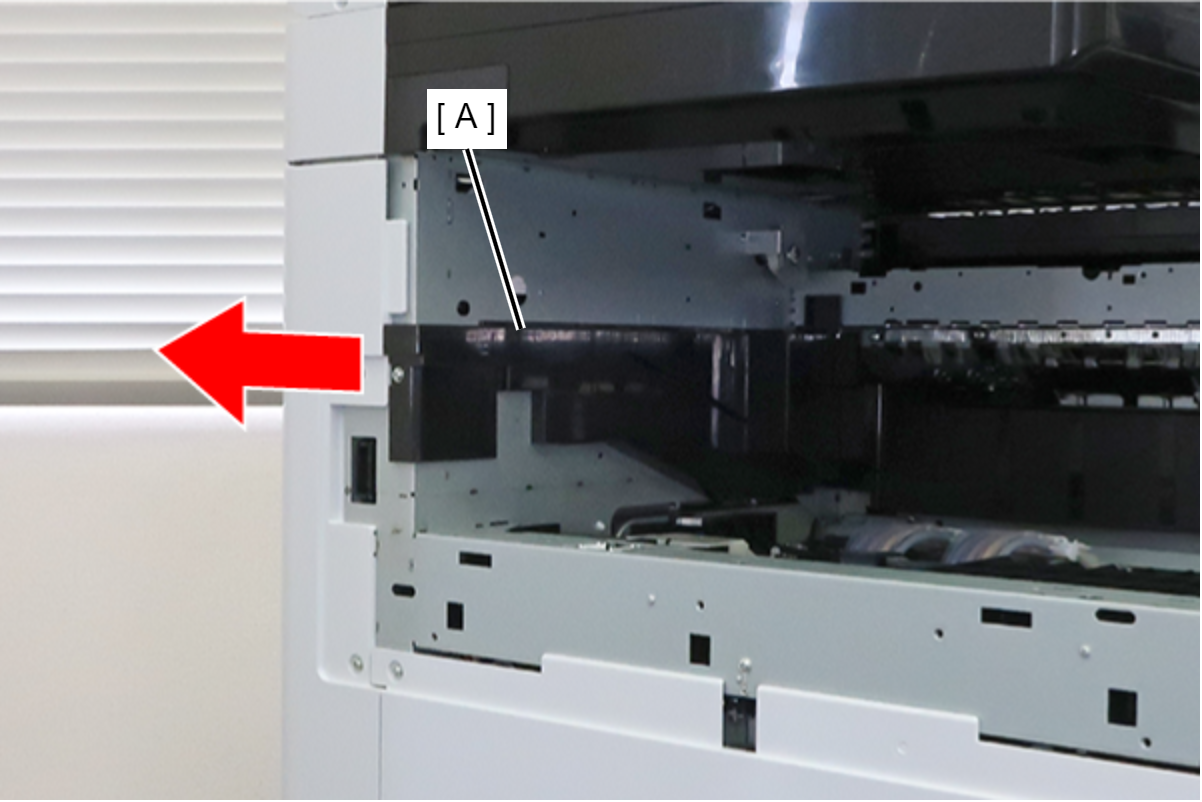

沿箭头方向滑动从动辊组件（A）将其拆下。

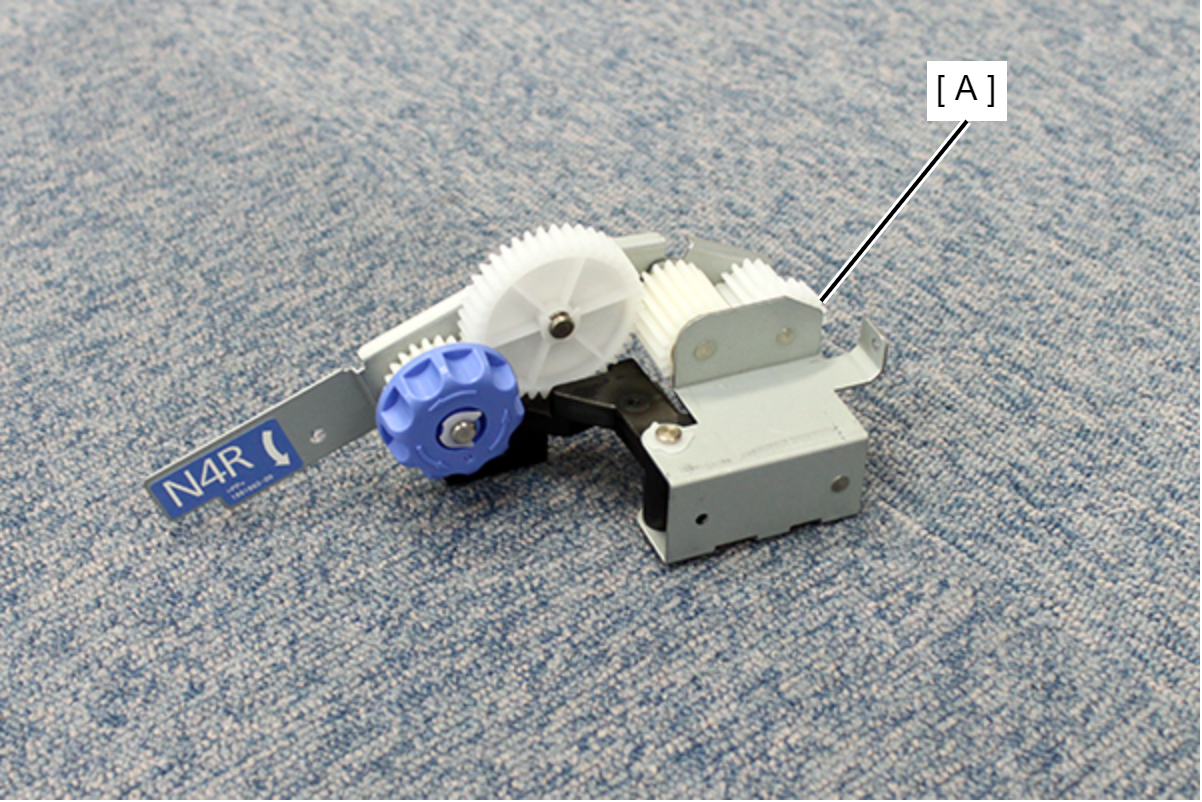

安装把手单元（A）。

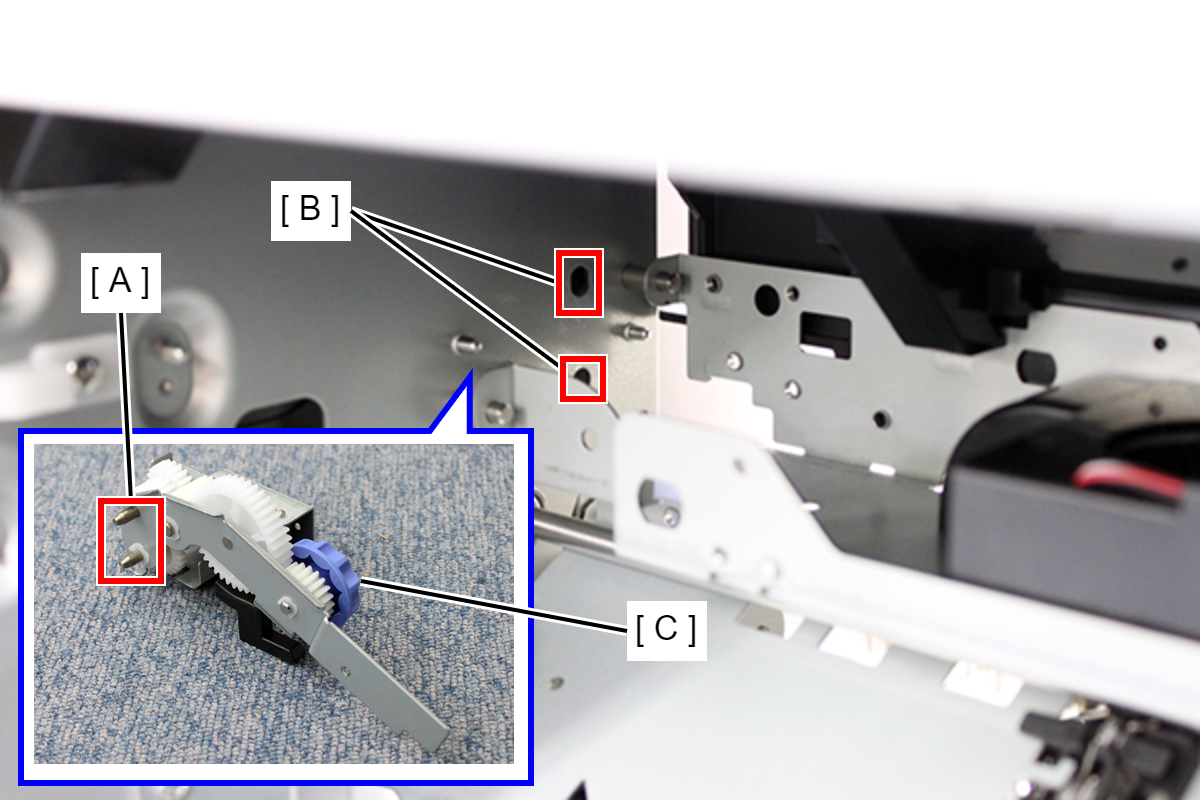

将两根定位轴（A）对齐框架的两个孔（B），然后安装把手单元（C）。

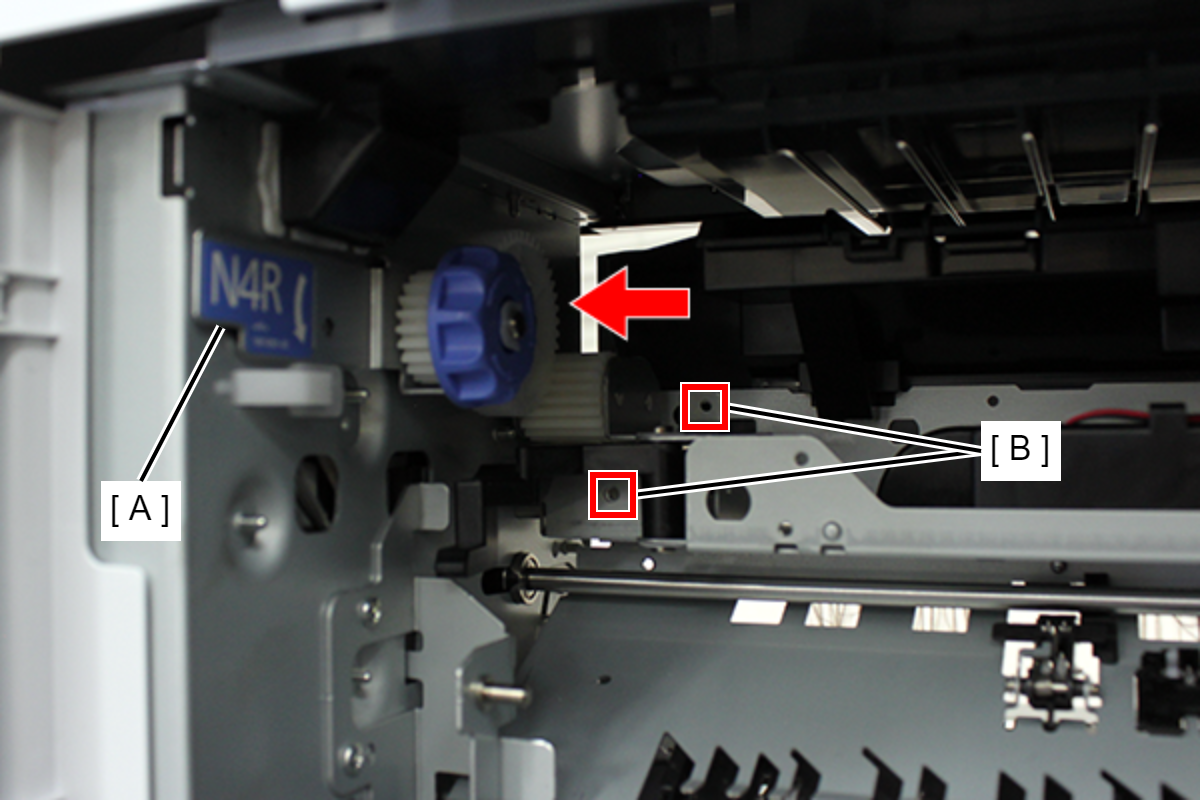

把控制杆（A）放在凸轮（B）上。

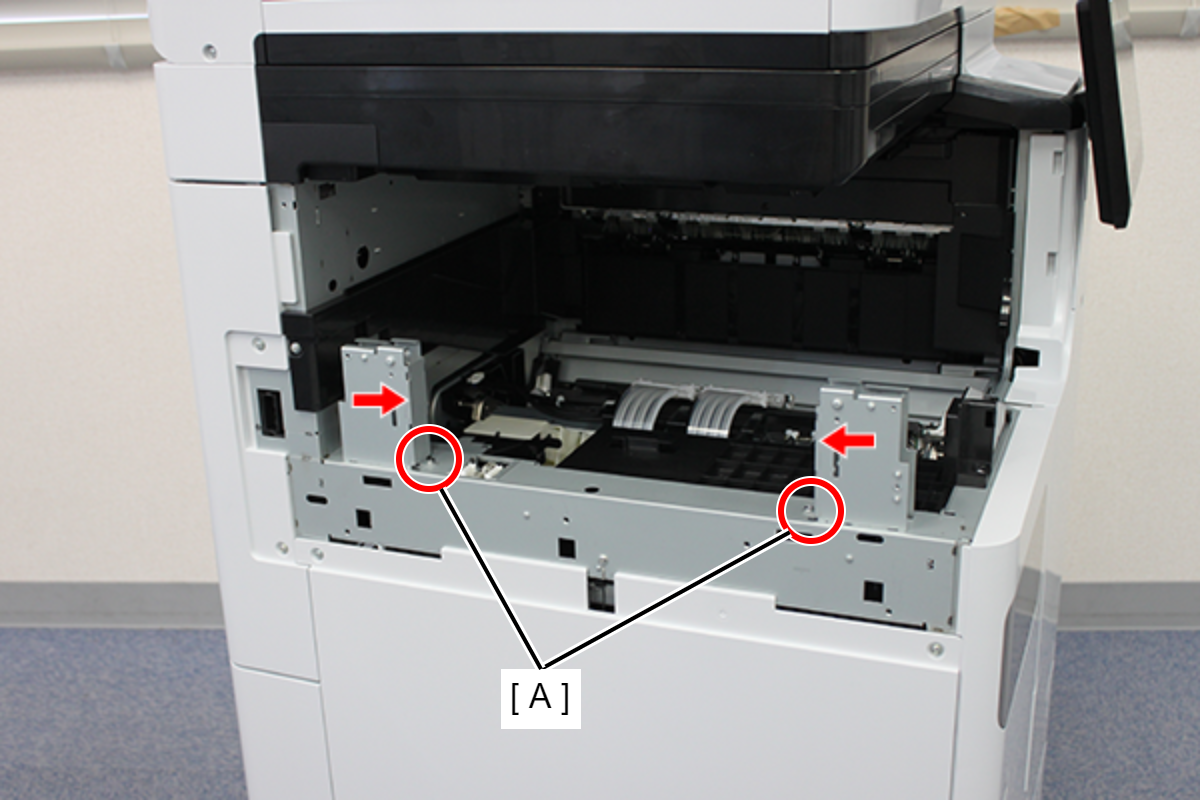

沿箭头方向推把手单元（A），对齐两个螺丝孔（B）。

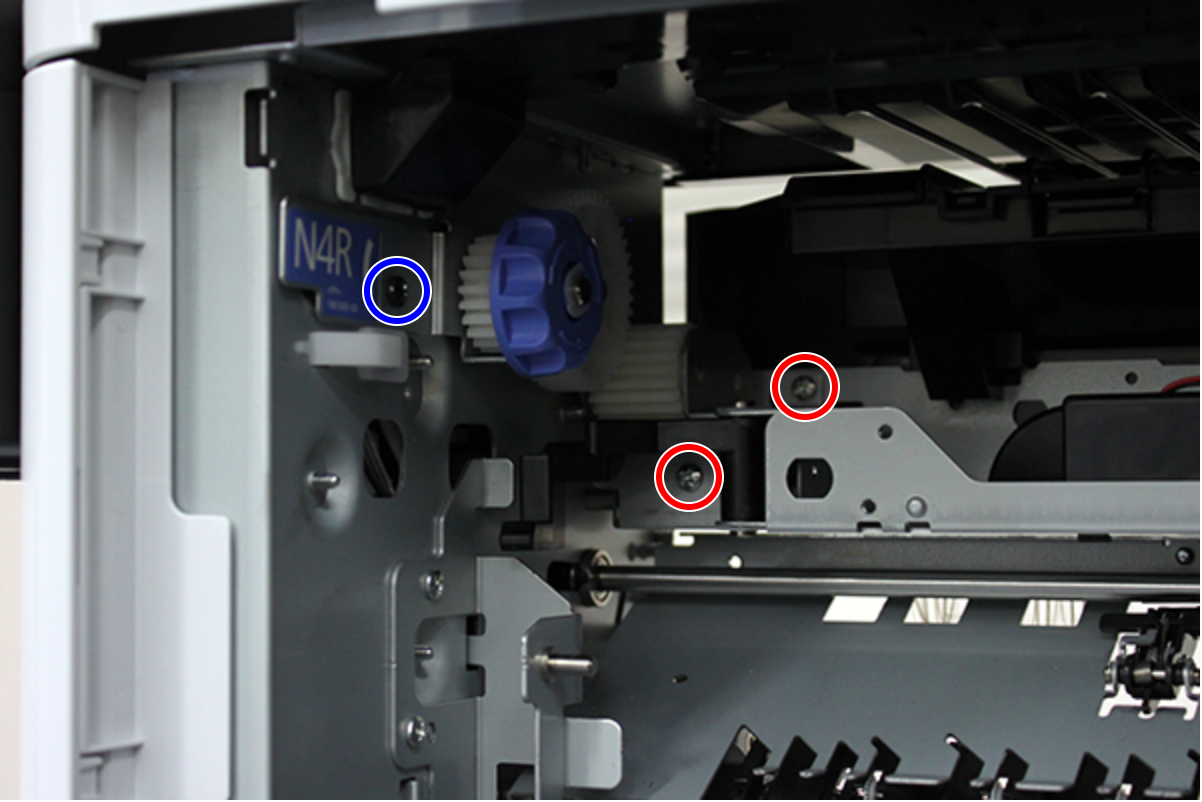

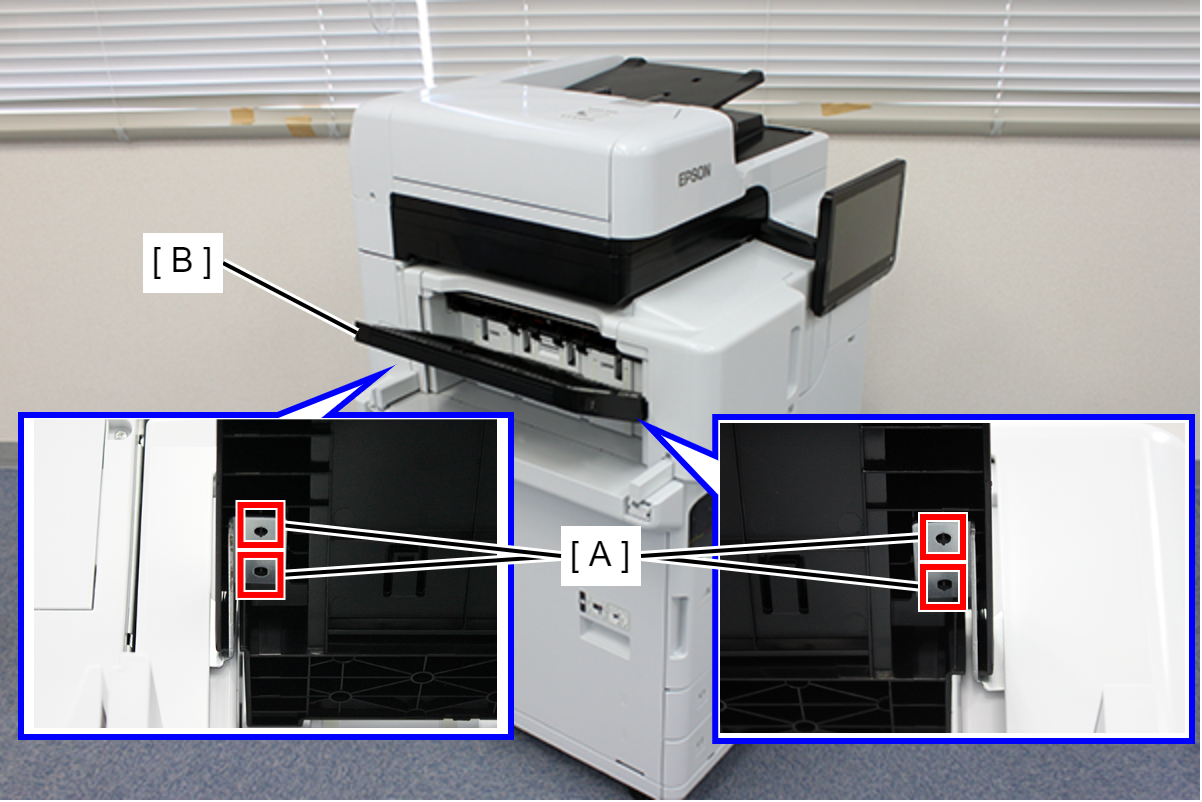

用3颗螺丝固定把手单元（A）。

3x4D

Note / 補足

使用桥接单元附带的固定螺丝。

安装步骤19中拆下的导纸轨（A），并用2颗螺丝固定。
- :3x5D/TBD
关闭D3单元和右门单元。

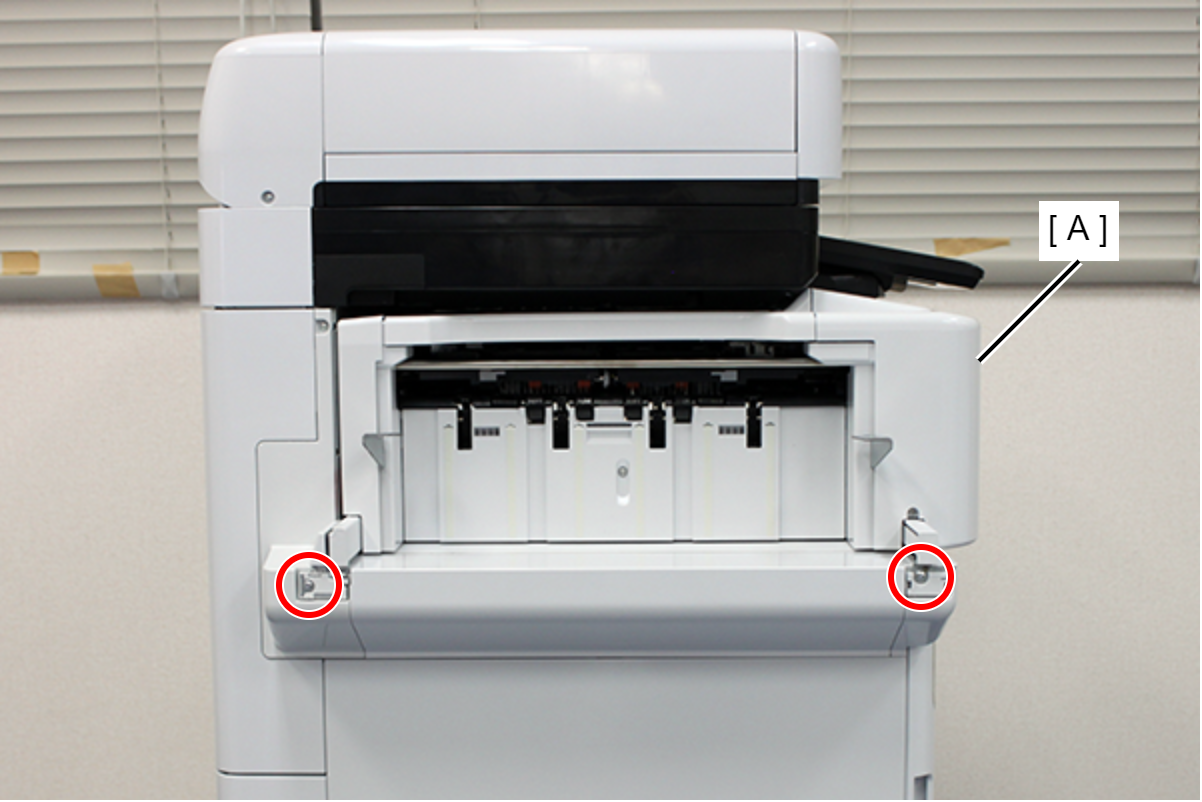

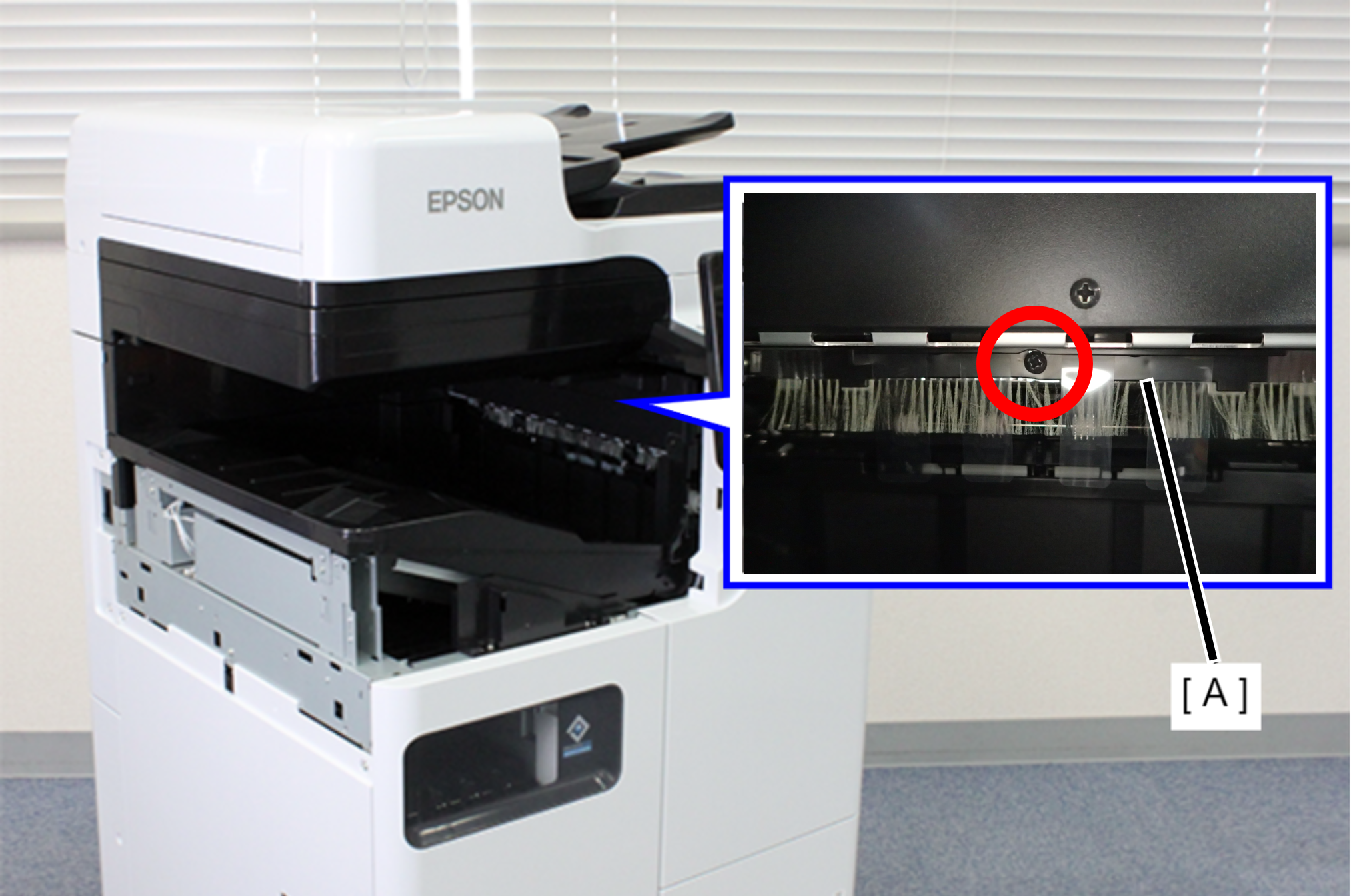

将内部桥接（A）临时放在主机后侧的框架上。

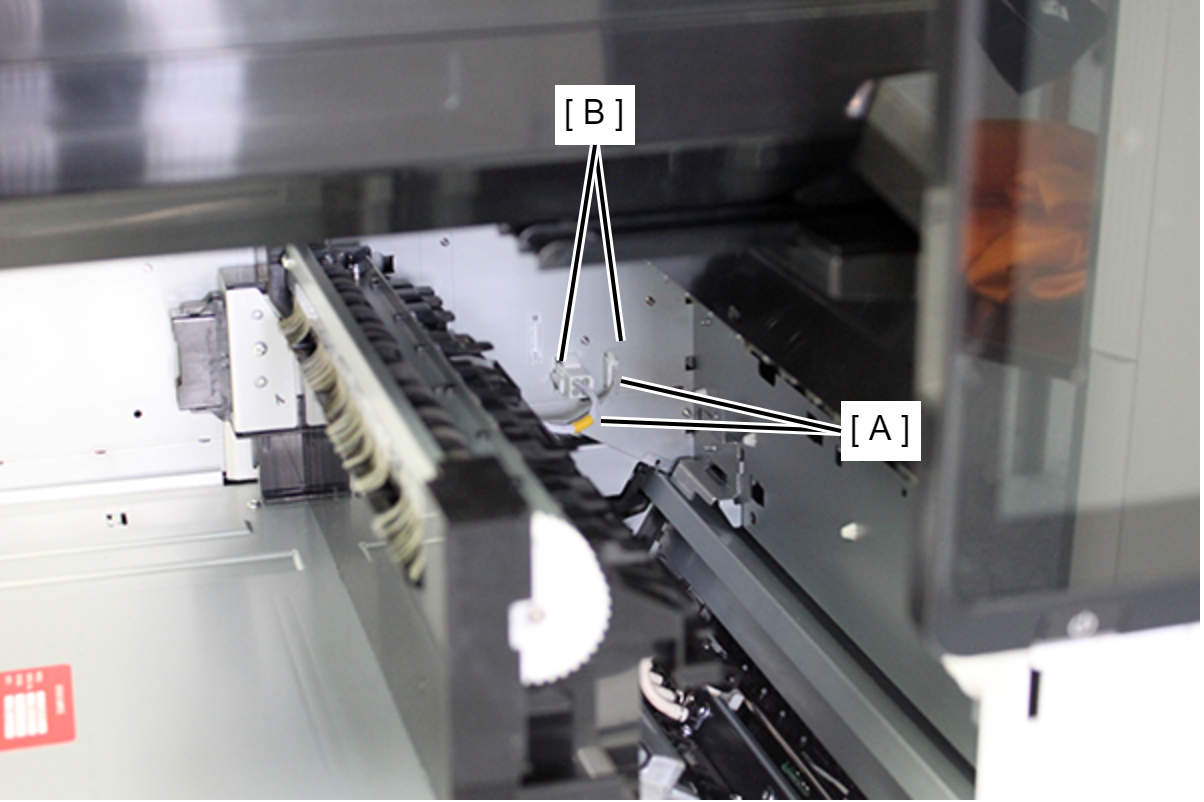

将两根内部桥接电缆（A）连接到主机上的连接器（B）。

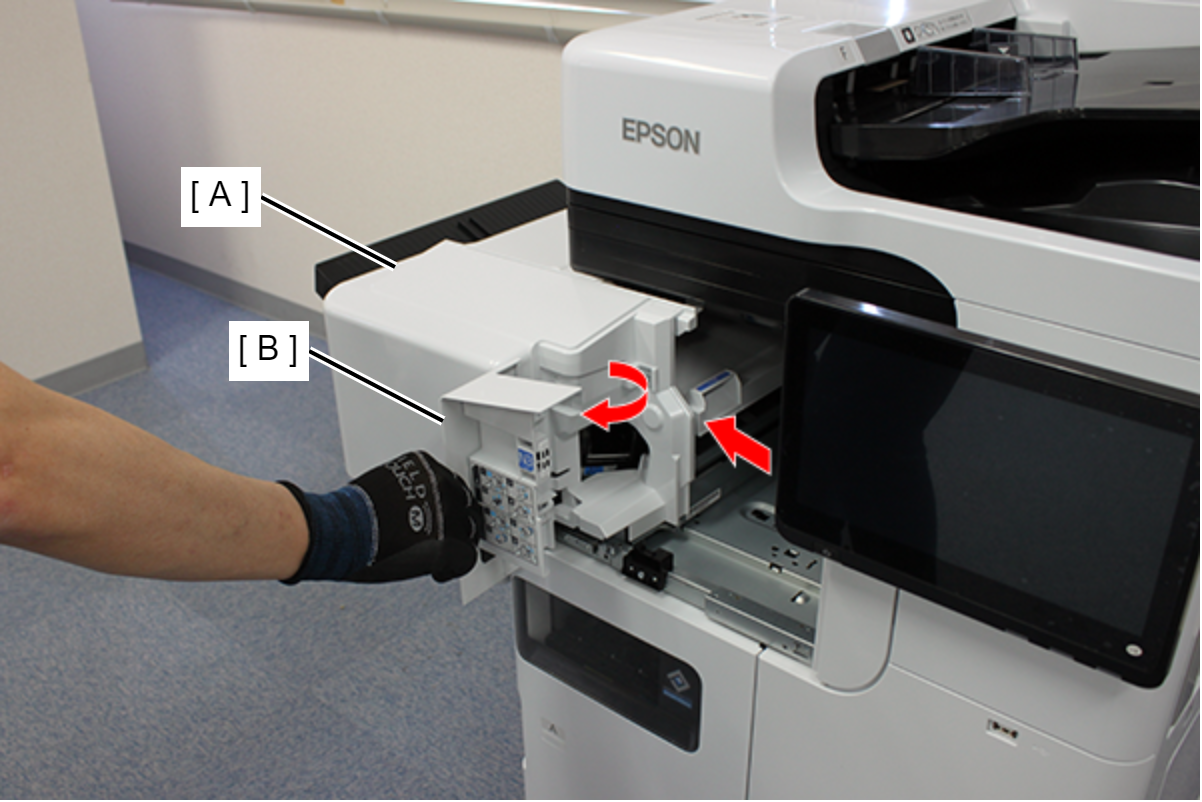

把内部桥接（A）推入主体中。

Note / 補足

如果无法推入主体中，略微抬起内部桥接的右侧（A）并插入。

Caution / 注意

如果无法将内部桥接推入到底，内部桥接金属板的顶端可能变形。

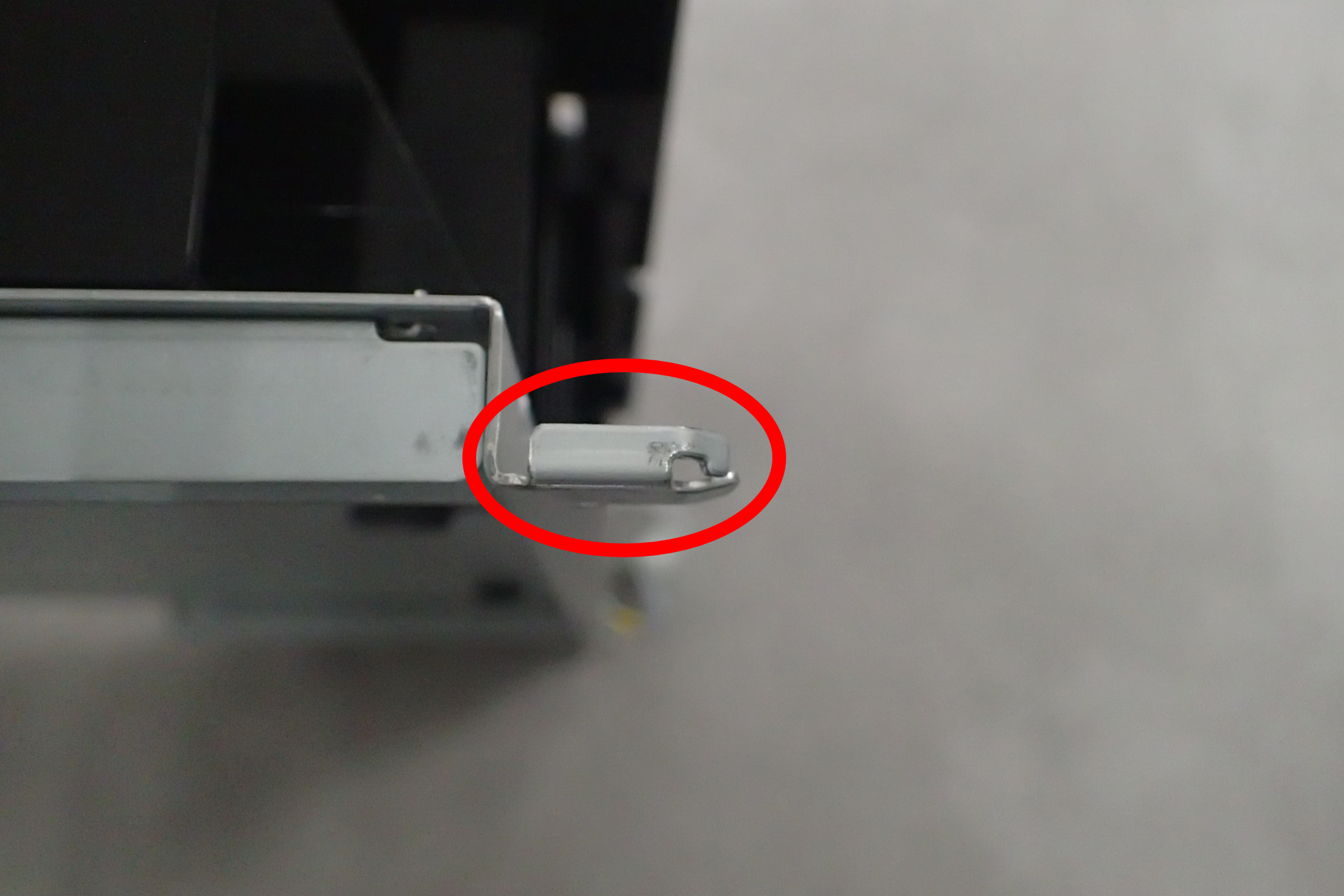

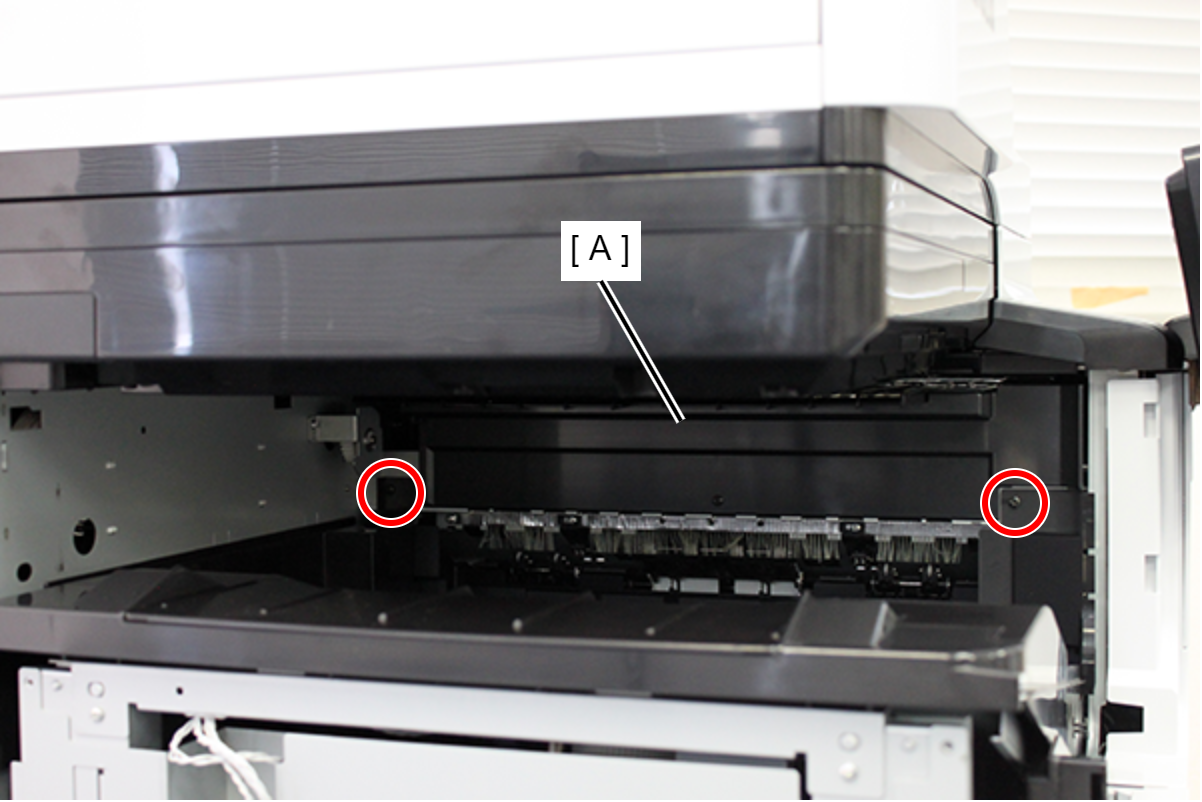

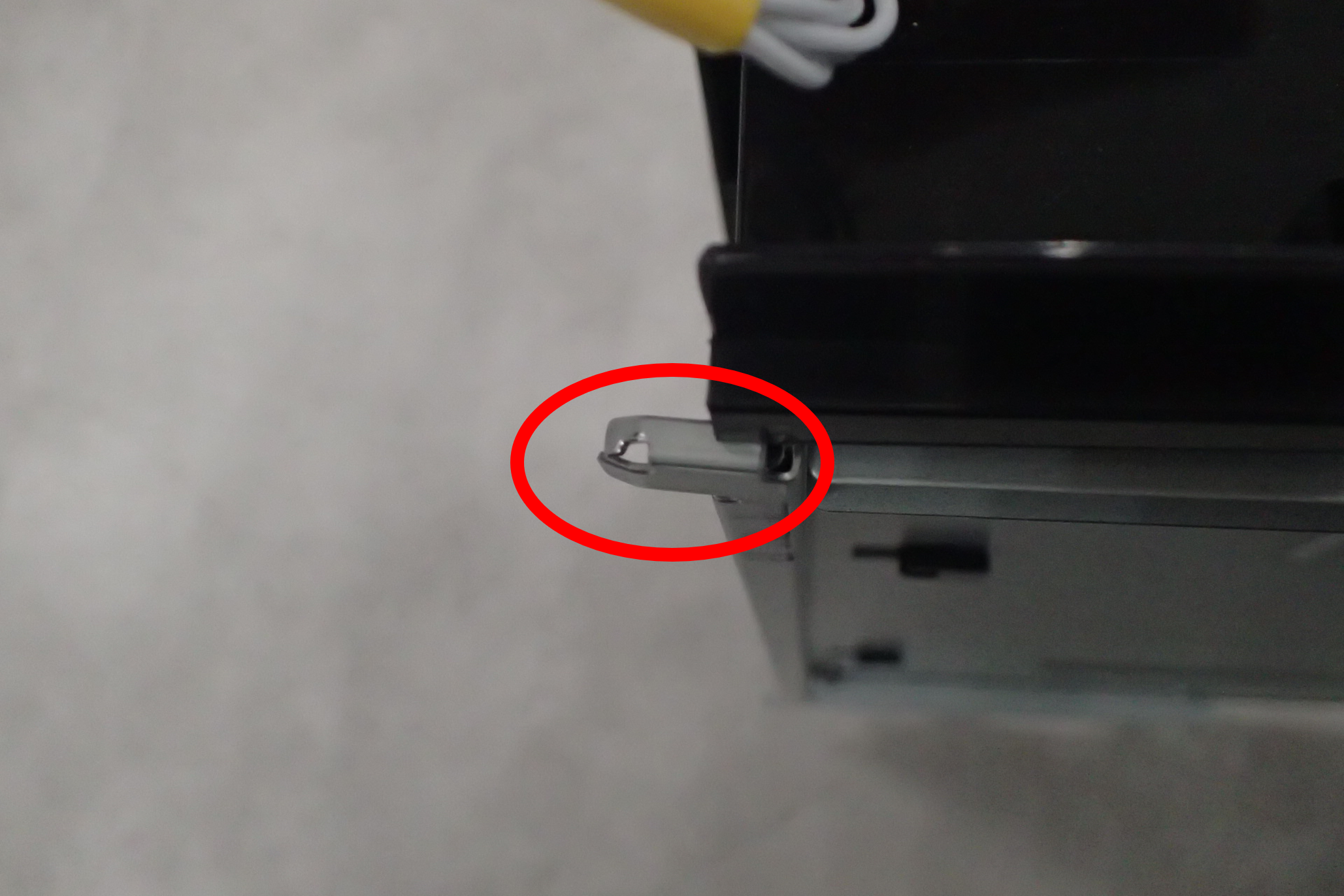

一边避开内部桥接背面的突出部（A），一边将前侧金属板（B）抬起约10 mm并推入主体中。

Note / 補足

确认内部桥接前侧的两个定位销（A）插入。

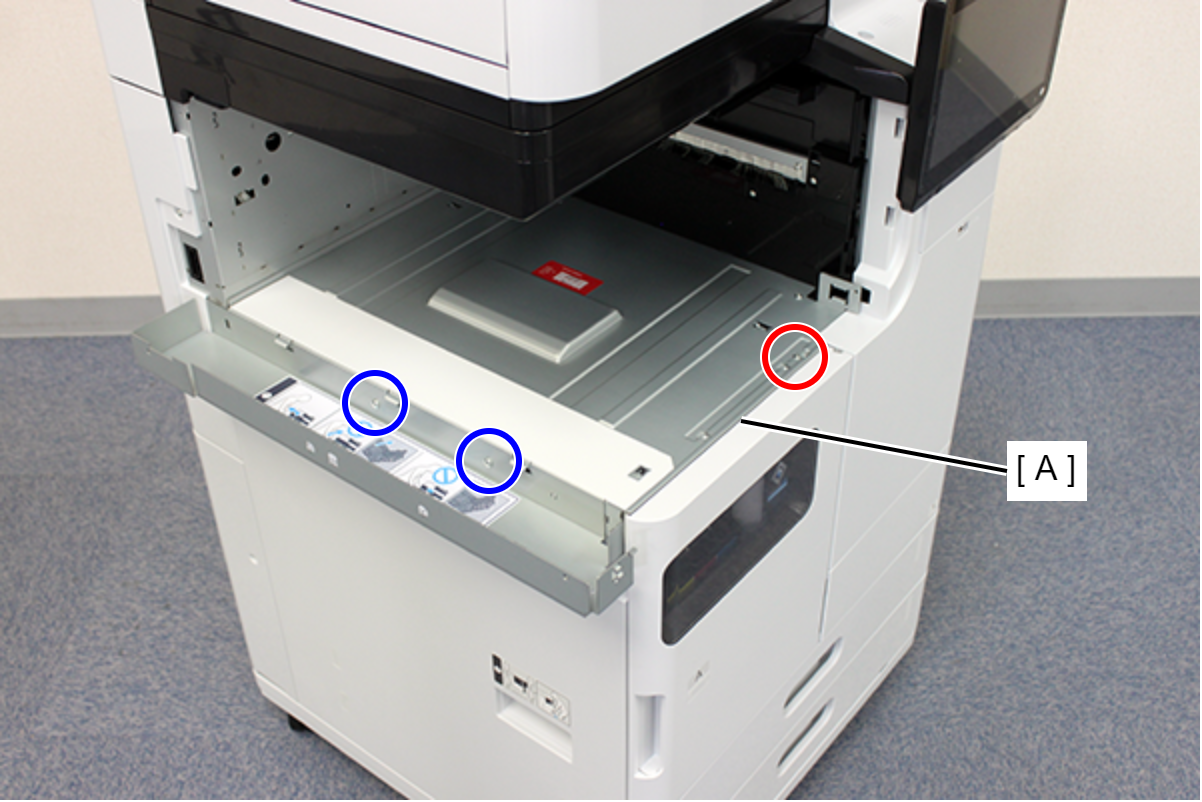

用5颗螺丝固定内部桥接（A）。
- 3x8D/P
- 4x8D/P
后侧
- 3x8D/P

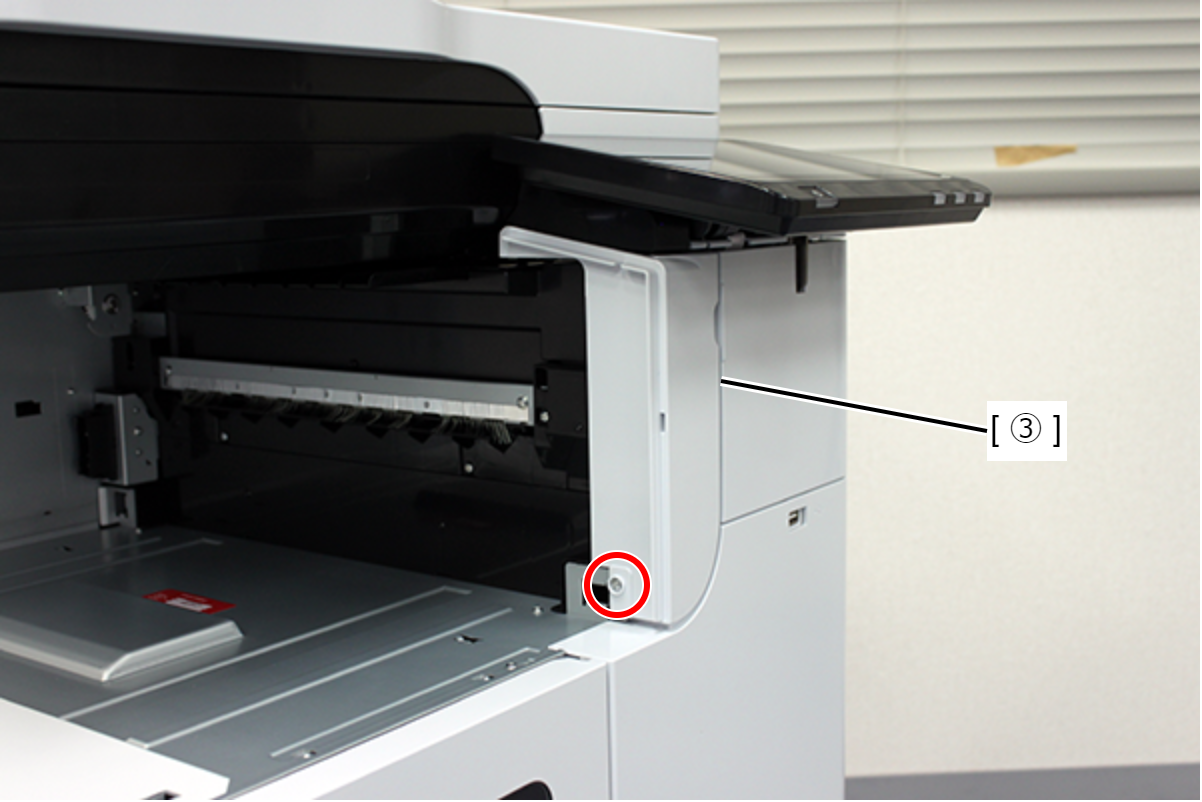

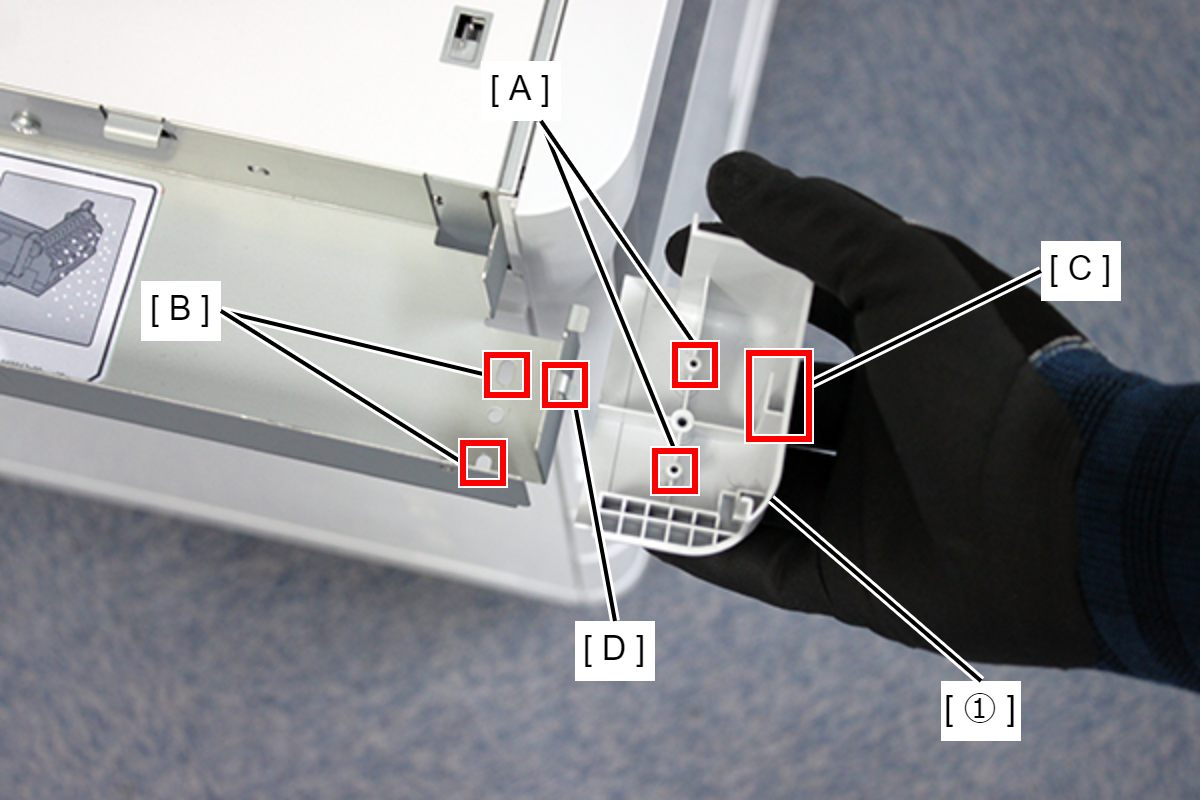

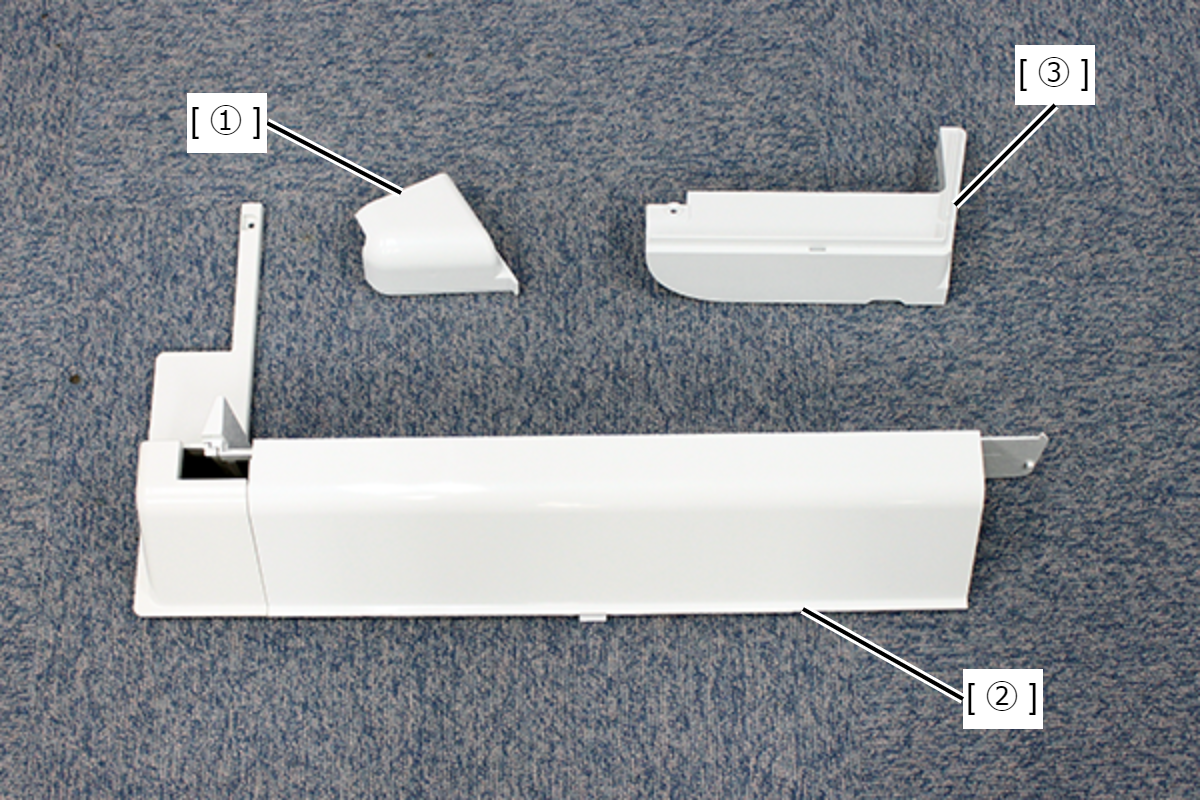

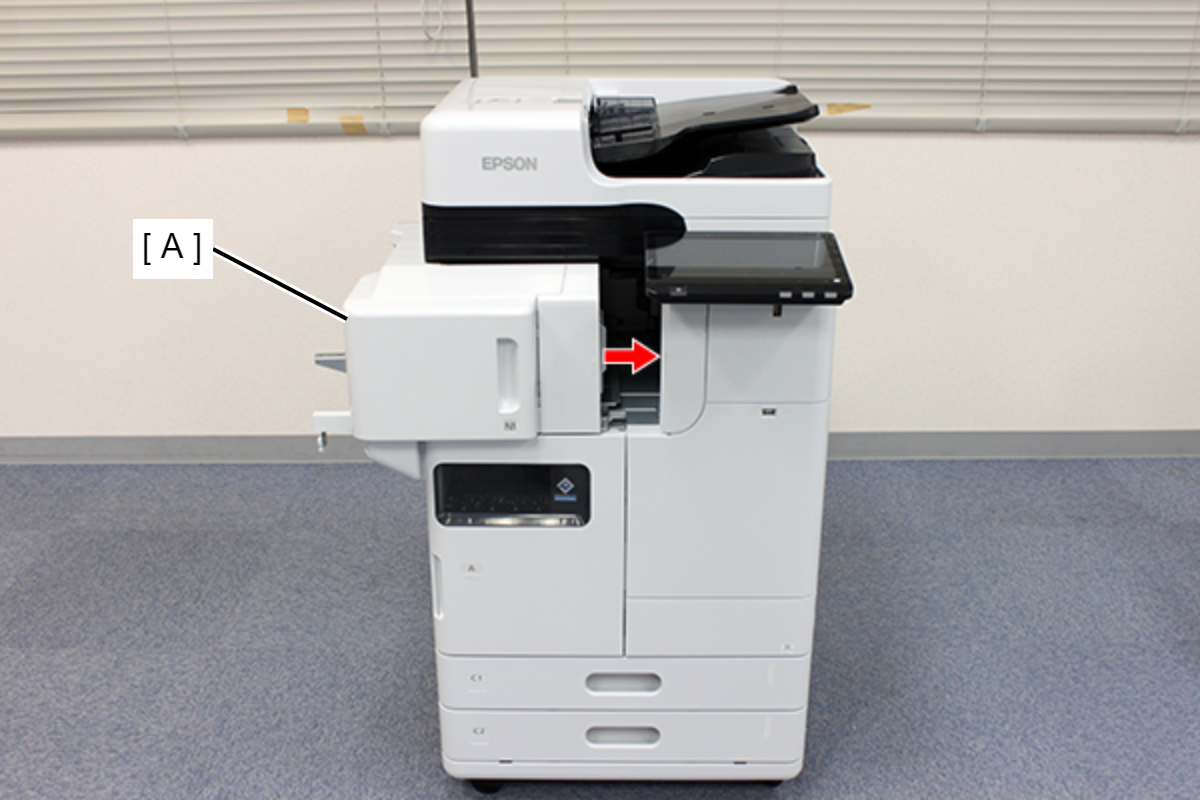

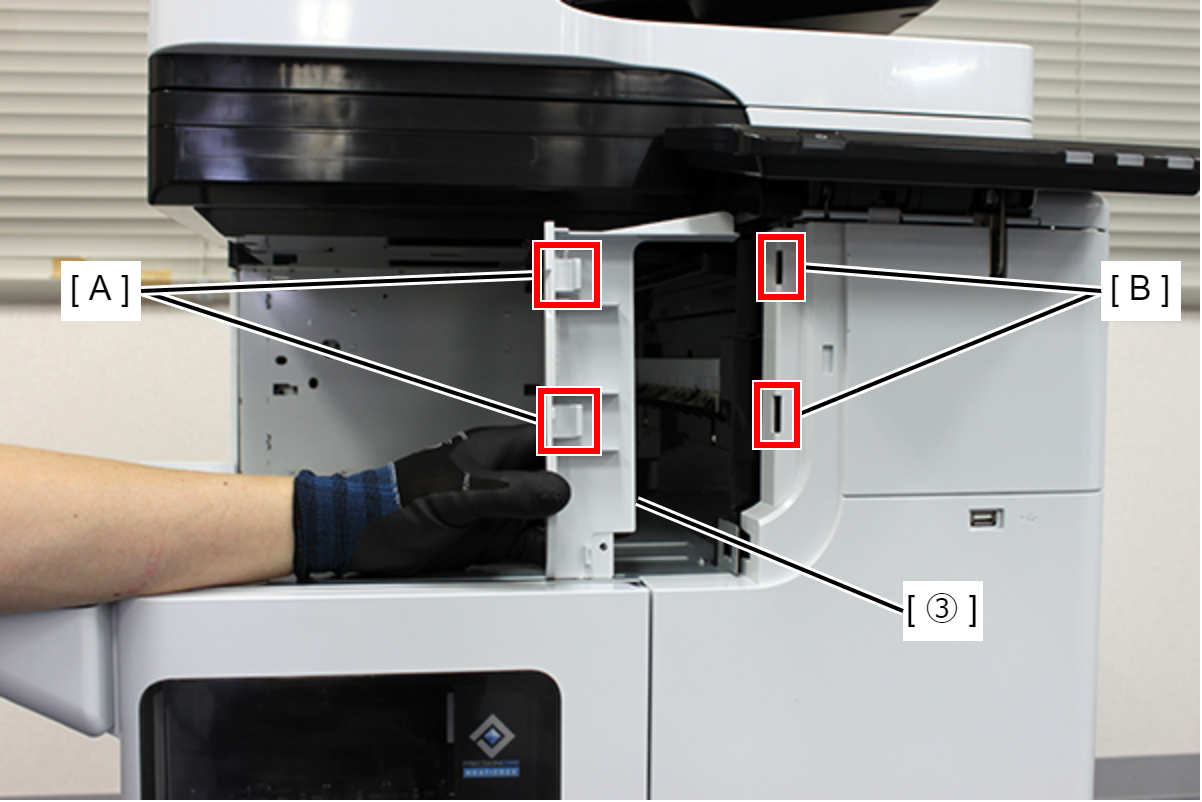

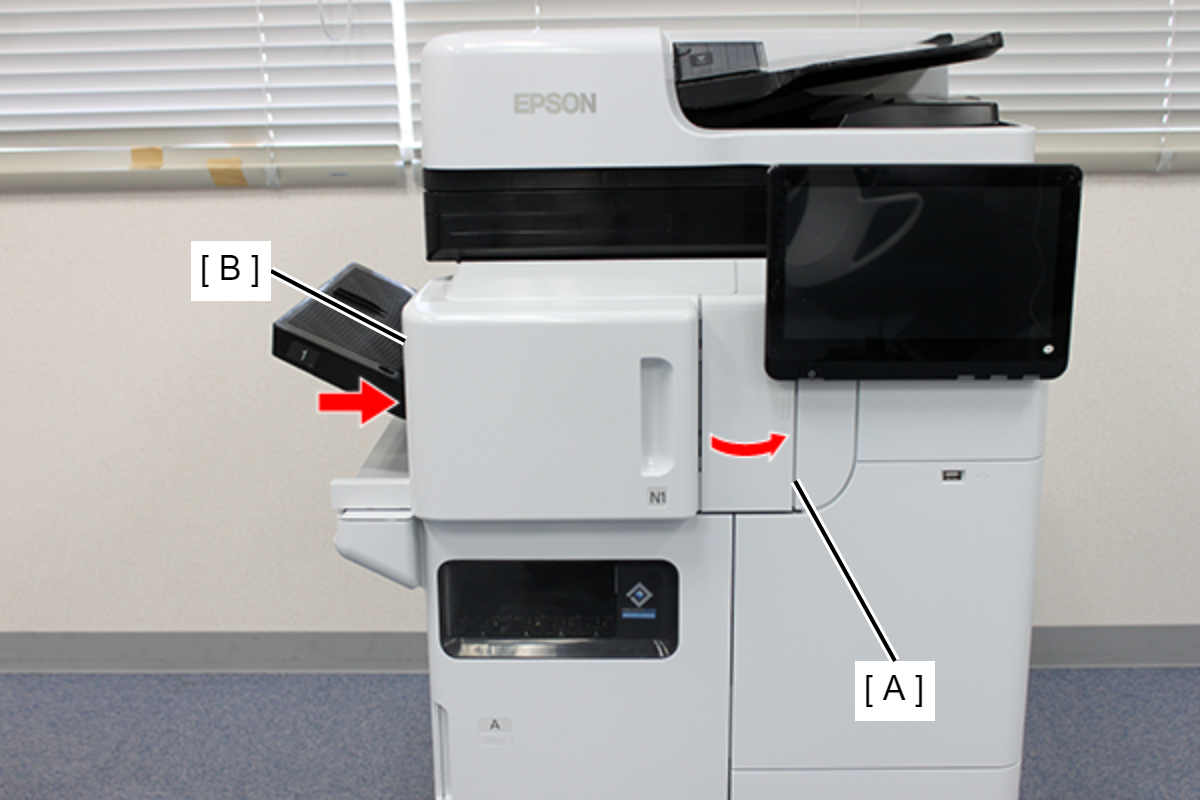

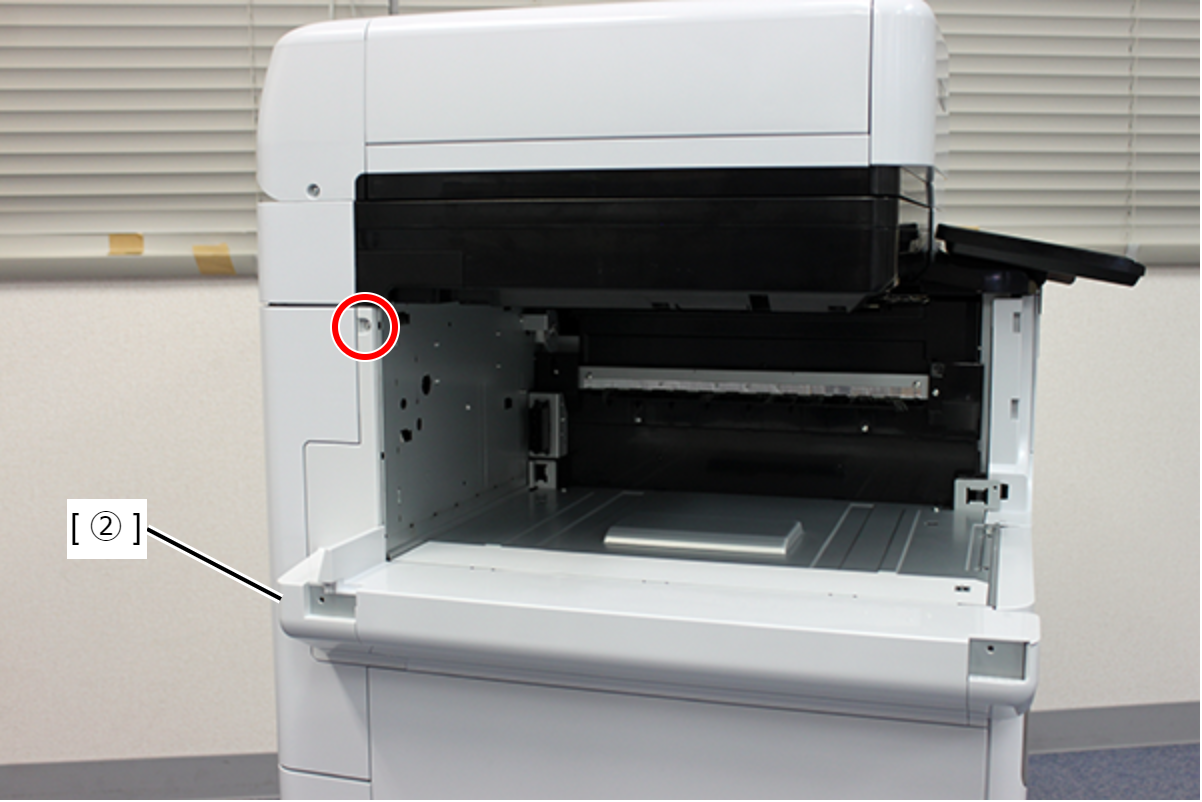

安装外部零件1、2、3。
