落地式装订器
概述
落地式装订器包含以下四个部分。
- 纸张传输和分组机构
- 处理机构
- 等待鼓机构
- 装订与折叠机构
纸张传输和分组机构

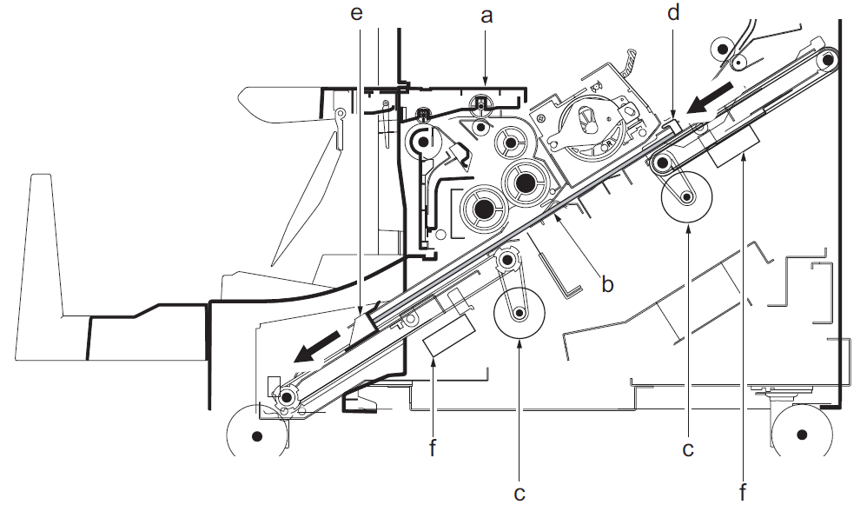

纸张传输和分组机构将来自主体的纸张传输到落地式装订器中，并将纸张传输到前方的纸张路径。

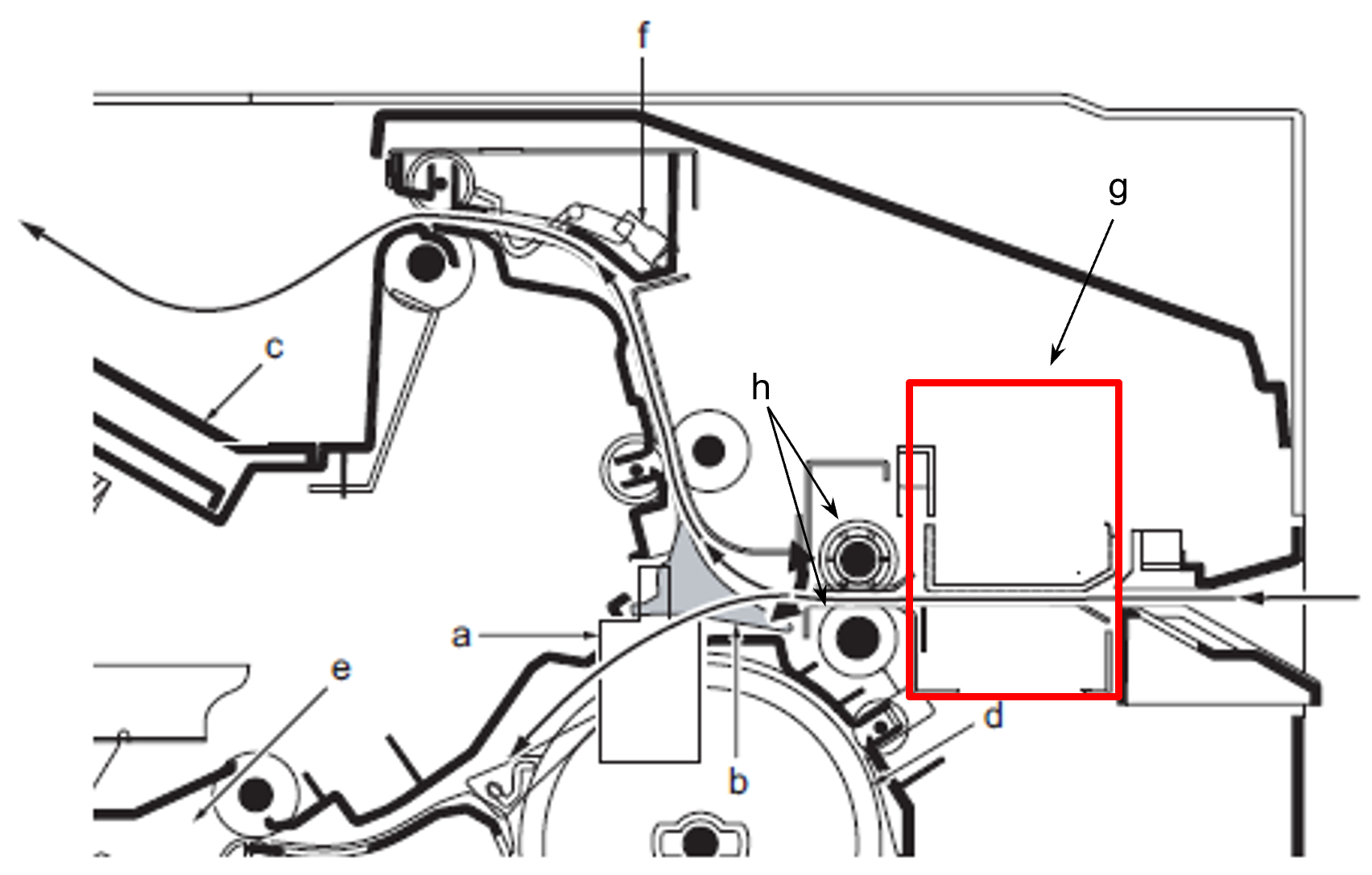

FIN出纸托盘切换导轨（b）由FIN出纸托盘切换电磁阀（a）驱动，将所传输纸张的传输路径切换到分组机构，将其弹出到装订器出纸托盘（c）或排出到等待鼓（d）、处理机构（e）。另外，弹出到装订器出纸托盘（c）时FIN出纸托盘预出纸传感器（f）会检测卡纸。
作为选件，可以在（g）安装打孔单元。装入的纸张被两个辊（h）歪斜（改善歪斜），并逐一打孔。
处理机构
执行纸张传输和分组机构的处理机构，例如将从纸张装入/分组部分传输的纸捆排出、以及排出订书钉。
纸捆弹出操作（第1张）
中间辊（a）旋转，将纸张送入处理部分。另外还会被装订器出纸托盘出纸辊（b）送到装订器出纸托盘（c）。
当纸张后缘通过中间辊（a）时，进纸导轨（d）向下移动。之后，装订器出纸托盘下文档出纸辊（b）反向旋转，将纸张送入文档对位托盘（e）。
进纸导轨（d）向上移动，然后装订器排出解锁电机（f）使文档纸捆出纸单元（g）升起。通过装订器出纸托盘排出辊（b）和对位桨片（h）的旋转，将纸张送往对位托盘（i）。装订器文档对位电机1,2（j）操作文档对位导轨（k）将文档对齐。
纸捆弹出操作（第2张及以后）
按照与第1张相同的方式，通过装订器文档插入辊和装订器中间辊（c）的旋转，将第2张（b）送入处理部分。
当纸张后缘通过中间辊（c）时，进纸导轨（d）向下移动。通过桨片（e）和文档对位桨片（f）的旋转，将纸张送入文档对位托盘（g）。按照与第1张相同的方式对齐纸张。
当最后一张纸的对齐操作结束时，纸捆出纸单元（h）下降，装订器托盘出纸辊（i）旋转，将纸捆排出到装订器出纸托盘（j）。
装订收纸操作
- 完成纸捆最后一张的对位过程后，通过驱动滑动电机，使装订单元移动到装订位置。
- 根据设置执行1点/2点装订。
当装订过程完成时，纸捆出纸单元（h）下降，装订器托盘出纸辊（i）旋转，将纸捆排出到装订器出纸托盘（j）。
等待鼓机构
将特定尺寸（B5 SEF/A4 SEF/Letter SEF）的纸张输出到装订器下方的托盘时，使用等待鼓传输纸张，以防止处理量下降。
为了缩短两套之间的时间（两套之间的空闲时间），当第一套在处理机构中接受中间处理时，第二套的第1张和第2张被移动到等待鼓机构。传输纸张并将其置于待机状态。完成第一套的排出过程后，纸叠与第3张重叠，并从等待鼓传输到处理机构。第4张及之后各张会逐一传输到处理机构。

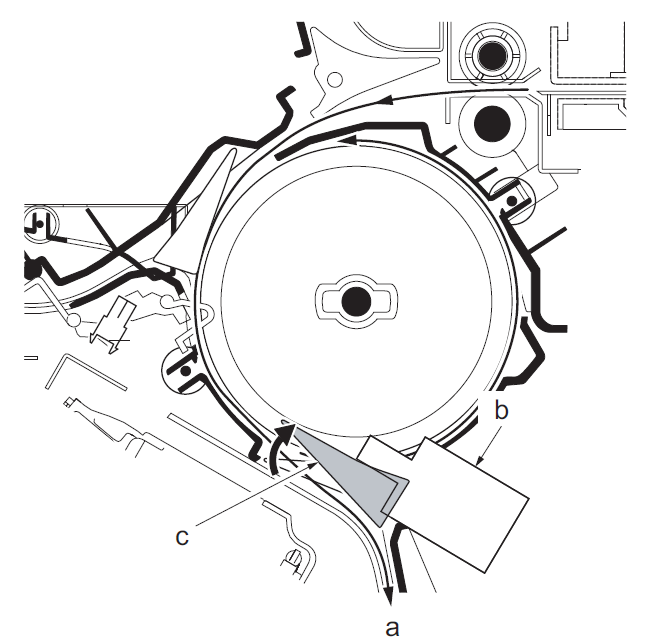

FIN等待鼓分组导轨（b）由FIN等待鼓分组电磁阀（a）驱动，将第1张纸传输到等待鼓（c）。

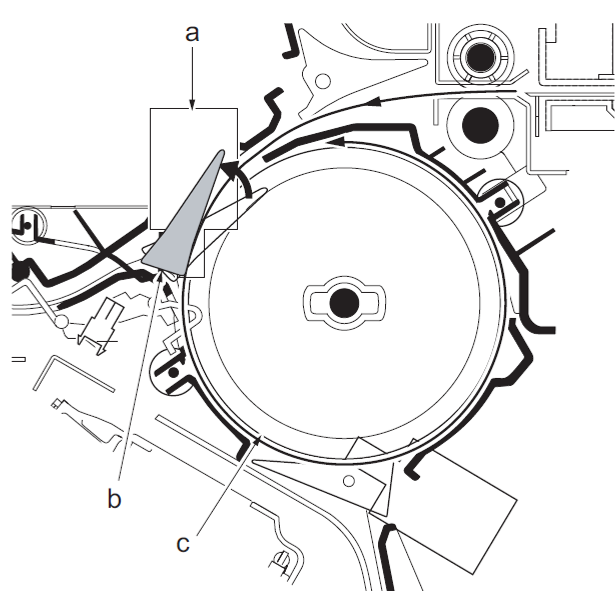

第2张以相同方式传输，也进入等待鼓（c），并使抽空鼓旋转一圈，同时与第1张重叠。

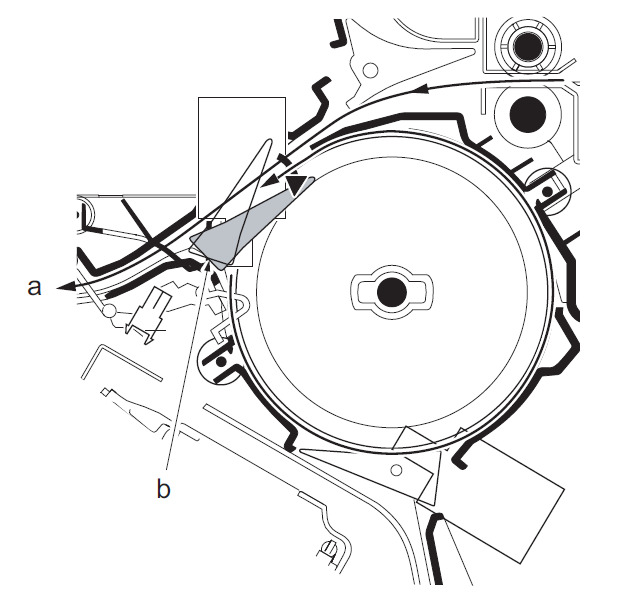

FIN等待鼓分组电磁阀操作FIN等待鼓分组导轨（b），将传输路径切换到处理机构。
下一组的第3张不会进入等待鼓，而是与第1张和第2张一起传输到处理部分（a）。
装订与折叠机构
通过安装可选的鞍式装订单元，可以使用鞍式装订和中心折叠功能。本产品还支持三折。
鞍式装订/对折操作
FIN鞍式装订分组电磁阀（b）操作FIN鞍式装订分组导轨（c），将传输路径切换到鞍式装订路径（a）。
- 通过使用由鞍式装订收纸上/下驱动电机（c）驱动的鞍式装订收纸运动下降板（d）和鞍式装订收纸运动提升板（e），将折叠单元（a）中的纸叠（b）移动到对折位置。
- 通过驱动鞍式装订左右对位电机（f），对齐纸张宽度。执行鞍式装订时，在这一时刻进行装订。

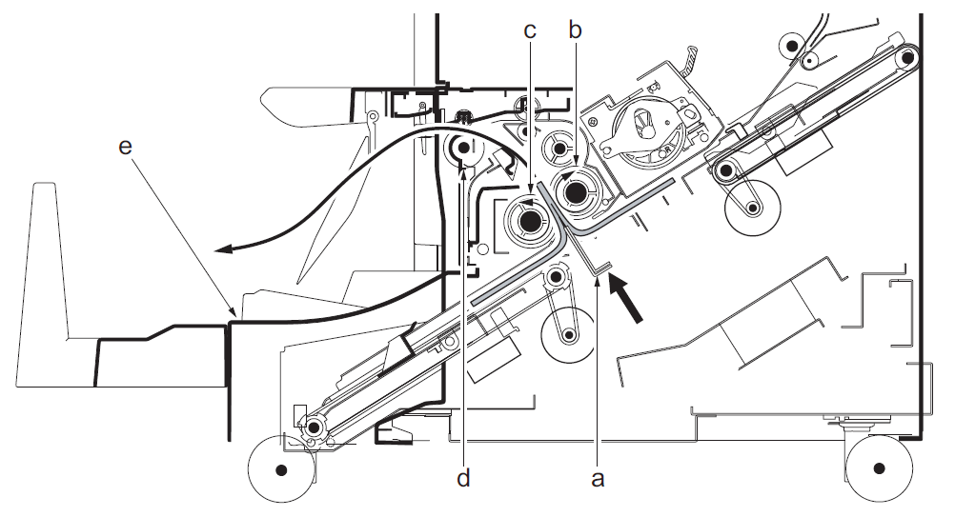

- 鞍式装订折叠刀片驱动电机驱动鞍式装订折叠刀片（a），向上推纸张的中心。这样，纸张就被夹在右鞍式装订折叠辊（b）与左鞍式装订折叠辊（c）之间，进行鞍式折叠。
- 通过右鞍式装订折叠辊（b）、左鞍式装订折叠辊（c）和鞍式装订输出辊（d），折叠后的纸张被输送到鞍式装订托盘（e）。
三折：
通过使用由鞍式装订收纸上/下驱动电机（c）驱动的鞍式装订收纸运动下降板（d）和鞍式装订收纸运动提升板（e），将纸叠移动到三折位置。

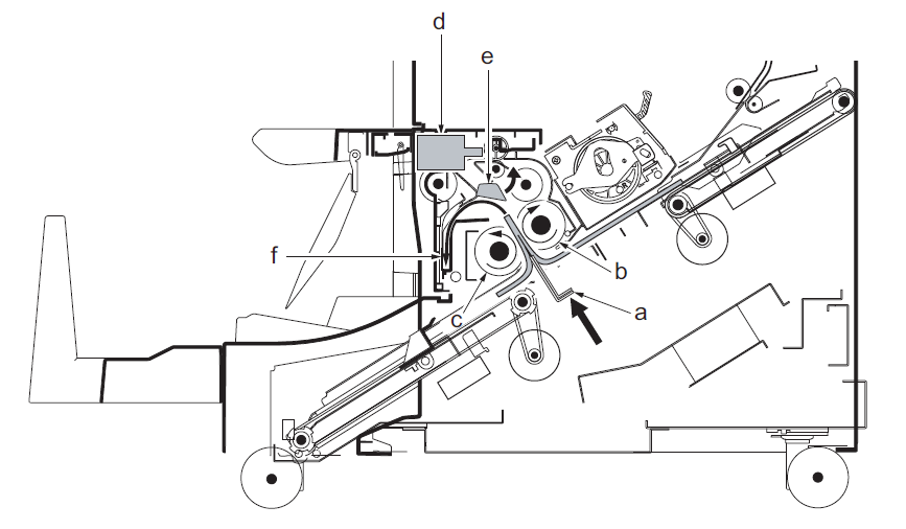

纸张对齐后，鞍式装订折叠刀片（a）向上推纸张。这样，纸张就被夹在右（b）/左（c）鞍式装订折叠辊之间，进行第一次折叠过程。
鞍式装订三折路径分组电磁阀（d）操作鞍式装订三折路径分组导轨（e），将传输路径切换到待机区域（f）。

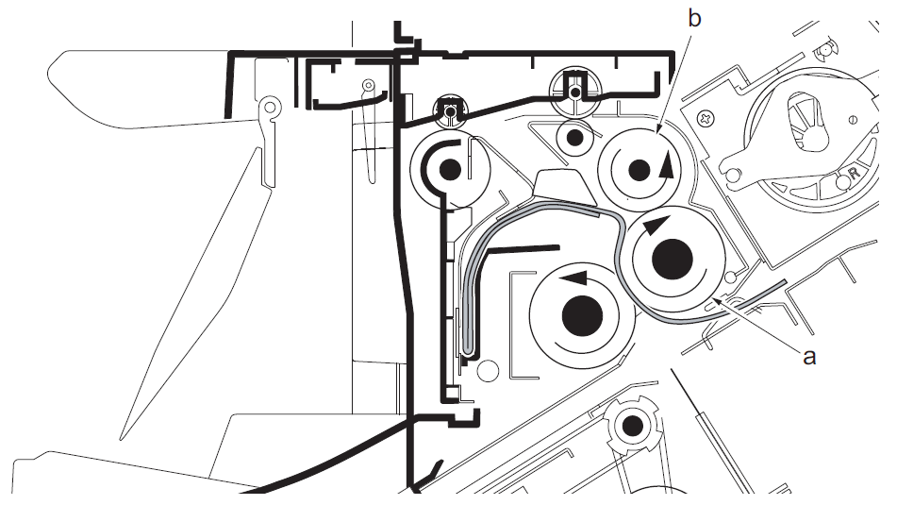

当纸张在待机区域中不能再前进时，其后方的空间会被右鞍式装订折叠辊（a）和上鞍式装订折叠辊（b）夹紧，使纸张向内折叠。

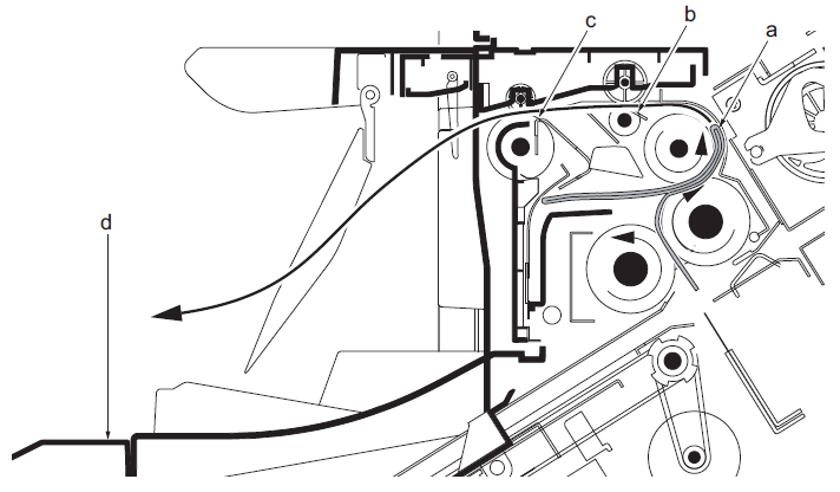

通过鞍式装订传输辊（b）和鞍式装订输出辊（c），三折后的纸张（a）被输送到鞍式装订托盘（d）。
