墨水系统机构

概述

墨水系统机构主要有下列作用。

  • 向打印头单元稳定地供应墨水。
  • 从打印头单元稳定地喷墨
  • 收集并排出从打印头单元流出的、未用于打印的墨水（废墨）

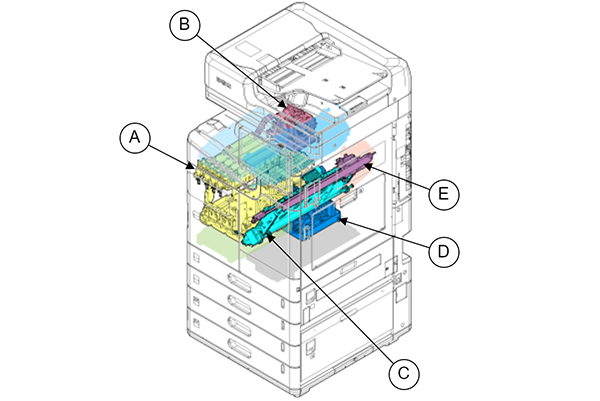

本产品的主要部件如下。

A墨包

墨水箱储存从I/C供应的墨水，墨水剩余量由箱内的传感器管理。还有通往打印头单元的墨水流动路径和空气流动路径。

B选择器单元根据充墨/清洗打印头的需要驱动空气泵，给墨水/空气流动路径内加压/减压。
C泵附件单元

等待打印时附着在打印头单元上，使打印表面保持湿润。收集从打印头单元排出的、未用于打印的墨水。

D维护单元通过驱动空气泵使废墨通道减压，将废墨转移到维护箱。此外还有增湿液储箱，增湿液剩余量由箱内的传感器管理。
E清洁刮片单元清洁刮片与打印头单元的打印表面接触并左右移动，以清除异物。
---墨盒（I/C）容纳用于打印的墨水的容器。本产品的墨盒用塑料容器直接容纳墨水。向墨包供墨时，将其安装到产品内的预定位置。
---维护箱存放所收集废墨的容器。此外容器内装有增湿液，当增湿液剩余量低时使用。
供墨控制

本产品利用墨包副箱/储备箱和打印头单元中墨水液位之间的位置关系所产生的势能来供应墨水（充墨后）。
因此需要将产品倾斜度设置在±3°以内。

打印头清洗

通过组合以下三类控制，执行充墨/打印头清洗（CL0/CL1/CL2）。

加压清洗

  1. 选择器单元的空气泵对墨包内的墨水箱加压。
  2. 利用墨水箱内积聚的压力向打印头单元供墨，排出墨水。

循环清洗

  1. 选择器单元的空气泵对墨包内的墨水箱加压。
  2. 利用墨水箱内积聚的压力向打印头单元供墨，排出墨水。
  3. 通过墨水通道阀门控制的墨水循环通道，一部分供应给打印头的墨水回到墨包的墨水箱。
    *通过在墨包与打印头单元之间循环墨水，可以有效地清洁打印头，减少维护墨水量和执行时间。

压力擦拭

  1. 选择器单元的空气泵对墨包内的CL0单元减压。
  2. 由于压力减小，CL0单元的内部体积会扩大，从而供应一定量的墨水。之后，对CL0单元减压。
  3. 利用使CL0单元内部体积恢复原状的力，对供墨通道内部加压，将墨水从打印头喷嘴表面推出。
  4. 用清洁刮片擦除墨水。


排墨控制

通过维护单元的泵，将泵附件单元和清洁刮片单元收集的废墨排出到维护箱。
