装纸（ASF）/进纸（PF）/出纸（EJ）机构

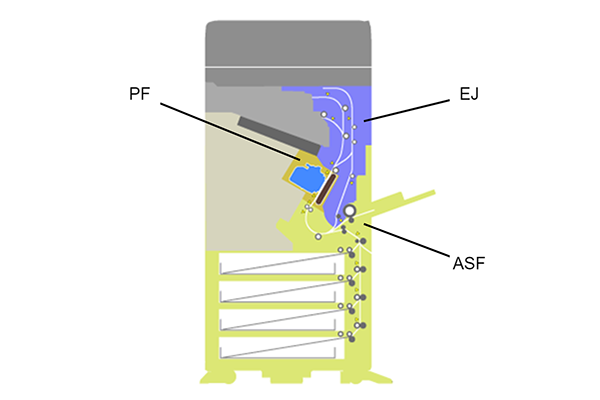

概述

本产品的右侧有纸张传输路径。由于能在产品右侧清除卡纸，所以产品左侧的安装空间可以尽量小。在标准型号中，供纸口可以使用纸盒C1/C2和手动进纸器，并可通过安装可选的新增纸盒（C3/C4）和大容量进纸器来扩大进纸口。在标准型号中，出纸口可以使用面朝下托盘，并可通过安装可选的内部托盘、落地式装订器和内部装订器来扩大出纸口。

以下说明装纸（ASF）、进纸（PF）、出纸（EJ）这三种机构的详细信息。

主要部件（ASF）

该机构实现进纸，装入纸张并将纸张送入进纸机构。

A纸盒单元

使放在纸盒内的纸张做好装入准备。通过对齐侧导轨与所放置纸张的尺寸，自动检测纸张大小。
通过驱动提升电机，单元内的托板升高，纸张和搓纸辊相互接触，准备进纸。

B右门单元（手动进纸器）

手动进纸器可送入特殊纸等厚纸（信封、明信片等），这些纸张无法从纸盒送入。单元内安装有两种辊和纸张大小检测传感器，进行进纸准备。

C搓纸单元

单元内的三种辊（搓纸/分纸/阻抗）将纸盒内的每张纸送入，传输到纸张路径。另外，由传感器检测纸盒内有无纸张。

DPW传感器单元单元内的两个传感器检测所传输纸张的宽度。如果检测到与设置不同的纸张大小，会停止进纸。
E对位单元

校正进纸歪斜。单元中的打印前传感器检测纸张边缘并控制喷墨时间。

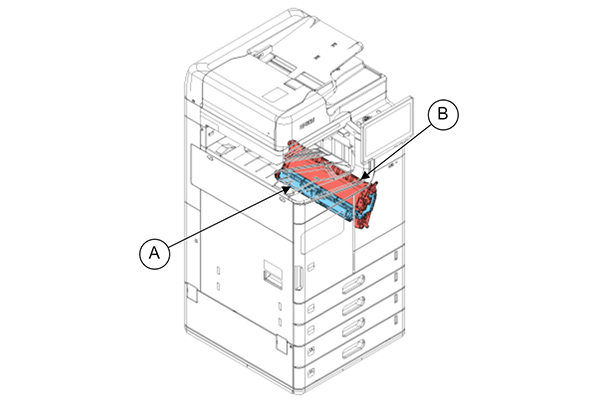

主要部件（PF）

此结构是在打印过程中送入纸张的机构。

A防静电刷单元

在将纸张送入皮带单元之前，消除静电和清除纸尘。还有与打印控制相关的传感器（打印前传感器/打印头前纸张传感器）。
单元内的清洁机构会定期清洁防静电刷单元和打印前传感器，因为纸尘很容易附着在这些部件上。

B皮带单元

该单元位于打印头单元的喷嘴表面下方，在打印过程中传输纸张。
通过单元内的充电辊使皮带单元表面带电荷，从而吸引纸张并稳定地传输纸张。如果皮带表面由于卡纸而变脏，单元内的清洁器布会自动进行清洁。清洁次数因发生卡纸时的打印负荷而异。
还配备一项机构，能清洁皮带表面附着的纸尘。纸尘储存在可拆卸的收集箱中，防止纸尘堆积在机器内部。

主要部件（EJ）

此结构是在打印过程中弹出纸张的机构。

AD3单元

将打印后的纸张送到出纸口的纸张路径部件。

B右门单元（双面路径）

除了手动进纸器的进纸功能，它还能在双面打印过程中送入纸张。

C收纸器单元将弹出的纸张储存到面朝下出纸托盘。槽形结构可减少纸张卷曲，保持纸张对齐。


进纸路径

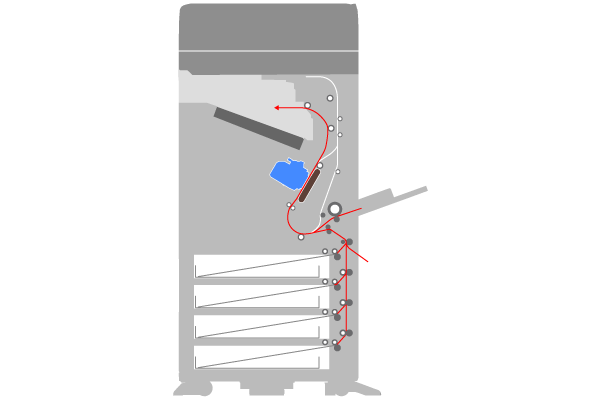

单面打印的纸张路径

从纸盒或手动进纸器送入的纸张按照以下方式传输。

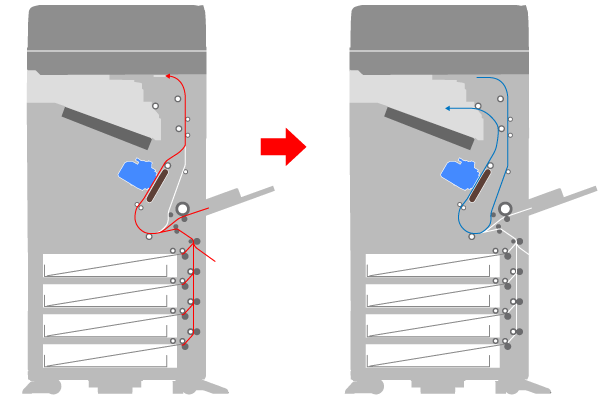

双面打印时的进纸路径

单面打印的纸张被传输到双面路径。纸张在双面路径中被切换回，打印面翻转。之后被再次传输到纸张路径，执行双面打印。
