内部装订器
装订器纸张传输部分
电机
| 编号 | 名称 | 功能 | 类型 |
|---|
| 1 | IN FIN纸张传输电机 | 用于驱动装订器装纸部分中的纸张传输辊。 | - |
| 2 | IN FIN中辊驱动电机 | 用于驱动装订器进纸部分中的纸张传输辊。 |
传感器
| 编号 | 名称 | 功能 | 类型 |
|---|
| 3 | IN FIN单元传感器 | 用于检测内部装订器是否抽出。 | 反射式光遮断器 |
| 4 | IN FIN前盖传感器 | 用于检测前盖是打开还是关闭。 | 机械接触（联锁） |
| 5 | IN FIN纸张传输传感器 | 用于检测纸张路径中的残余卡纸。 | 传输式光遮断器 |
装订器装订处理部分
电机
| 编号 | 名称 | 功能 | 类型 |
|---|
| 1 | IN FIN拉桨片释放驱动电机 | 用于驱动拉桨片。 | - |
| 2 | IN FIN纸捆出纸单元释放电机 | 用于驱动纸捆出纸单元。 |
| 3 | IN FIN拉桨片电机 | 用于驱动拉桨片。 |
| 4 | IN FIN宽度对位前电机 | 用于驱动宽度对位指针。 |
| 5 | IN FIN宽度对位后电机 |
| 6 | IN FIN装订器驱动电机 | 用于驱动装订操作的装订器。（内置于装订器单元） |
| 7 | IN FIN装订器字车驱动电机 | 用于驱动装订器字车。 |
| 8 | IN FIN后缘拍打电机 | - |
| 9 | IN FIN导纸轨驱动电机 |
传感器
| 编号 | 名称 | 功能 | 类型 |
|---|
| 10 | IN FIN后缘拍打传感器 | 用于检测纸张后缘拍打部分的原位。 | 传输式光遮断器 |
| 11 | IN FIN预对位板HP传感器 | 用于检测预对位板的原位。 |
| 12 | IN FIN处理托盘纸张传感器 | 用于检测纸张路径中的残余卡纸。 | 反射式光遮断器 |
| 13 | IN FIN对位后板HP传感器 | 用于检测对位后板的原位。 | 传输式光遮断器 |
| 14 | IN FIN对位桨片HP传感器 | 用于检测对位桨片的原位。 |
| 15 | IN FIN装订器字车HP传感器 | 用于检测装订器字车的原位。 |
| 16 | IN FIN纸张拉桨片HP传感器 | - |
| 17 | IN FIN纸捆出纸单元HP传感器 |
| 18 | IN FIN导纸轨HP传感器 |
| 19 | IN FIN拉桨片释放HP传感器 |
风扇
| 编号 | 名称 | 功能 | 类型 |
|---|
| 20 | IN FIN上部纸捆弹出后风扇 | - | - |
| 21 | IN FIN下部纸捆弹出后风扇 |
| 22 | IN FIN下部纸捆弹出前风扇 |
| 23 | IN FIN上部纸捆弹出前风扇 |

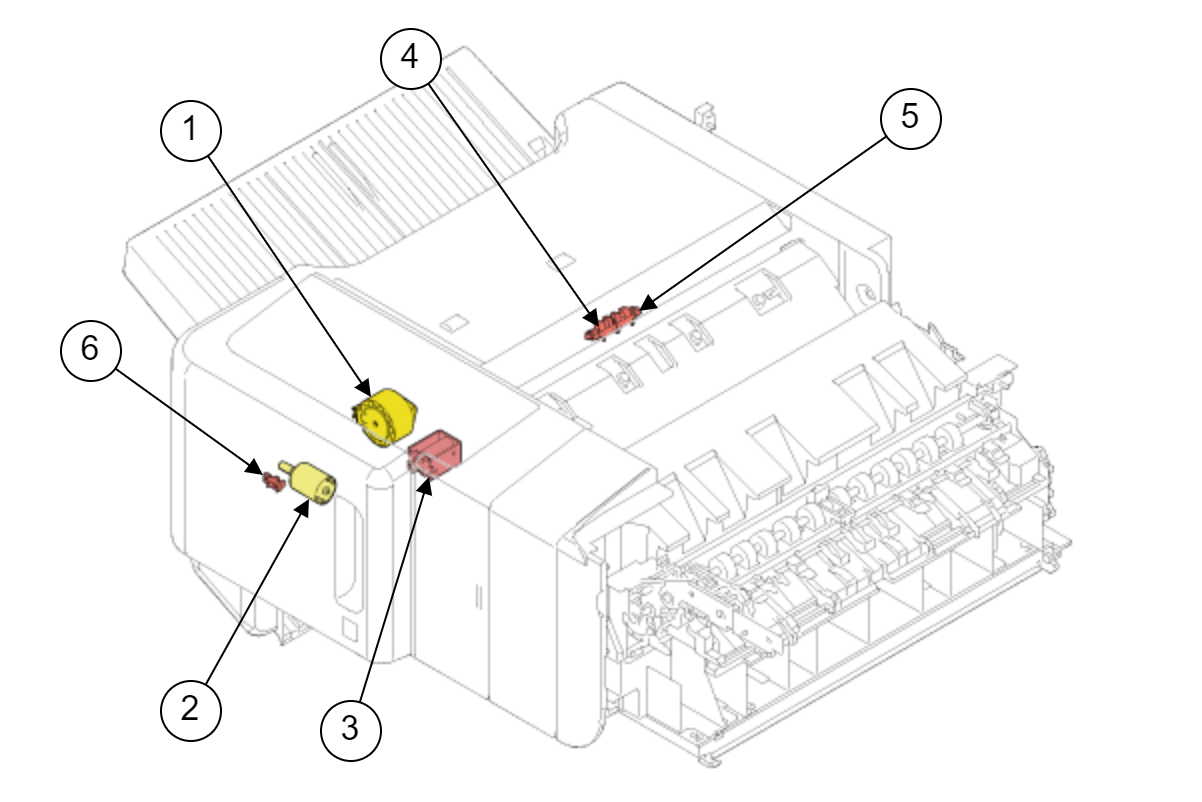

装订器出纸部分
电机/电磁阀
| 编号 | 名称 | 功能 | 类型 |
|---|
| 1 | IN FIN出纸电机 | 用于驱动出纸部分中的纸张传输辊。 | - |
| 2 | IN FIN提升托盘电机 | 用于上下移动托盘。 |
| 3 | IN FIN纸张后缘支架电磁阀 | 用于驱动纸张后缘托杆。 |
传感器
| 编号 | 名称 | 功能 | 类型 |
|---|
| 4 | IN FIN纸张后缘支架HP传感器1 | 用于检测压住纸张后缘的杆的原位。 | 传输式光遮断器 |
| 5 | IN FIN纸张后缘支架HP传感器2 |
| 6 | IN FIN托盘下限传感器 | 用于检测托盘位置（最低位置检测）。 |
