主机（电机）

装纸机构（ASF）

编号	名称	功能	类型
1	整个进纸机构的电机	用于驱动进纸机构中的进纸辊。	DC无刷电机（24V）
2	C1提升电机	用于抬升纸盒托板。	DC电机（24V）
3	C2提升电机	用于抬升纸盒托板。	DC电机（24V）
4	PW字车驱动电机	用于移动检测纸张左右宽度的传感器。	DC电机（42V）

进纸机构（PF）/出纸机构（EJ）

编号	名称	功能	类型
1	APG电机	用于根据打印设置/纸张类型驱动PG高度调整机构。	DC电机（42V）
2	皮带驱动电机		DC无刷电机（24V）
3	泵附件驱动电机	用于驱动皮带单元。	DC电机（42V）
4	出纸托盘支撑块驱动电机	用于上下移动出纸托盘支撑块。	DC电机（42V）
5	皮带维护驱动电机	用于控制皮带清洁器单元与皮带驱动单元的接触与分离。	步进电机（24V）
6	皮带清洁器驱动电机	用于清洁皮带驱动单元。	步进电机（24V）
7	皮带张力释放电机	驱动凸轮来释放皮带驱动单元的张力，以便预防皮带变形。	DC电机（42V）
8	反转驱动电机	用于驱动翻转辊机构。	DC无刷电机（24V）

墨水系统机构（IS）

编号	名称	功能	类型
1	清洁刮片驱动电机	驱动清洁刮片以清洁喷嘴表面。	DC电机（42V）
2	阀选择电机	用于加压、减压或打开副箱、储备箱、增湿箱或CL0单元。	DC电机（42V）
3	空气泵电机1	用于给供墨相关部件加压或减压。	DC电机（42V）
4	空气泵电机2	用于给废墨相关部件减压。
5	空气泵电机3	用于给废墨相关部件减压。
6	喷墨泵电机	用于将缓冲箱中的墨水移动到维护箱。	DC电机（42V）
7	液体泵电机	用于循环增湿液。	DC电机（12V）
8	增湿阀电机	用于控制从维护箱中的增湿包供应增湿液的操作阀。	DC电机（24V）
9	泵附件驱动电机	用于上下移动泵附件。	DC电机（42V）

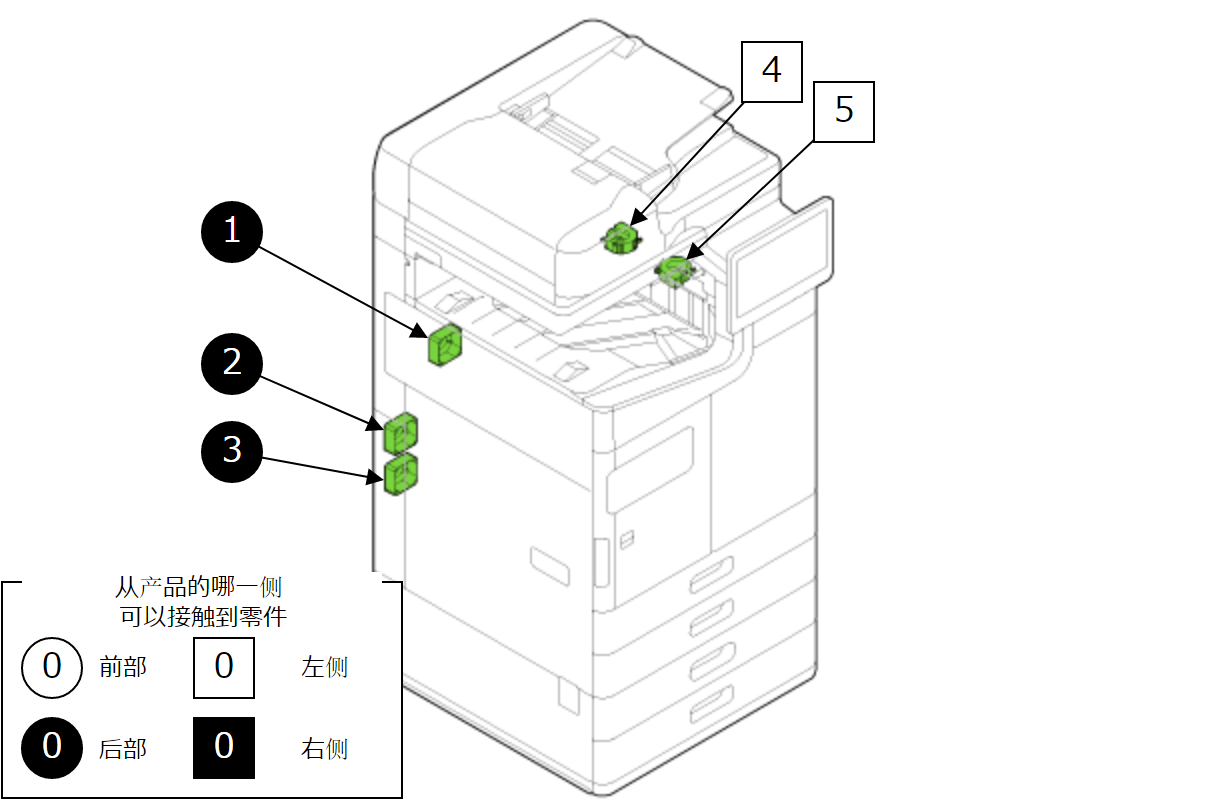

风扇

编号	名称	功能	类型
1	打印头驱动板冷却风扇	朝打印头板吹气，使其冷却。	-
2	电源板冷却风扇1	朝电源板吹气，使其冷却。
3	电源板冷却风扇2	朝电源板吹气，使其冷却。
4	第1出纸托盘风扇1	用于减少弹出纸张的卷曲，以便整齐堆叠。
5	第1出纸托盘风扇2	用于减少弹出纸张的卷曲，以便整齐堆叠。
