新增纸盒单元
电机/离合器

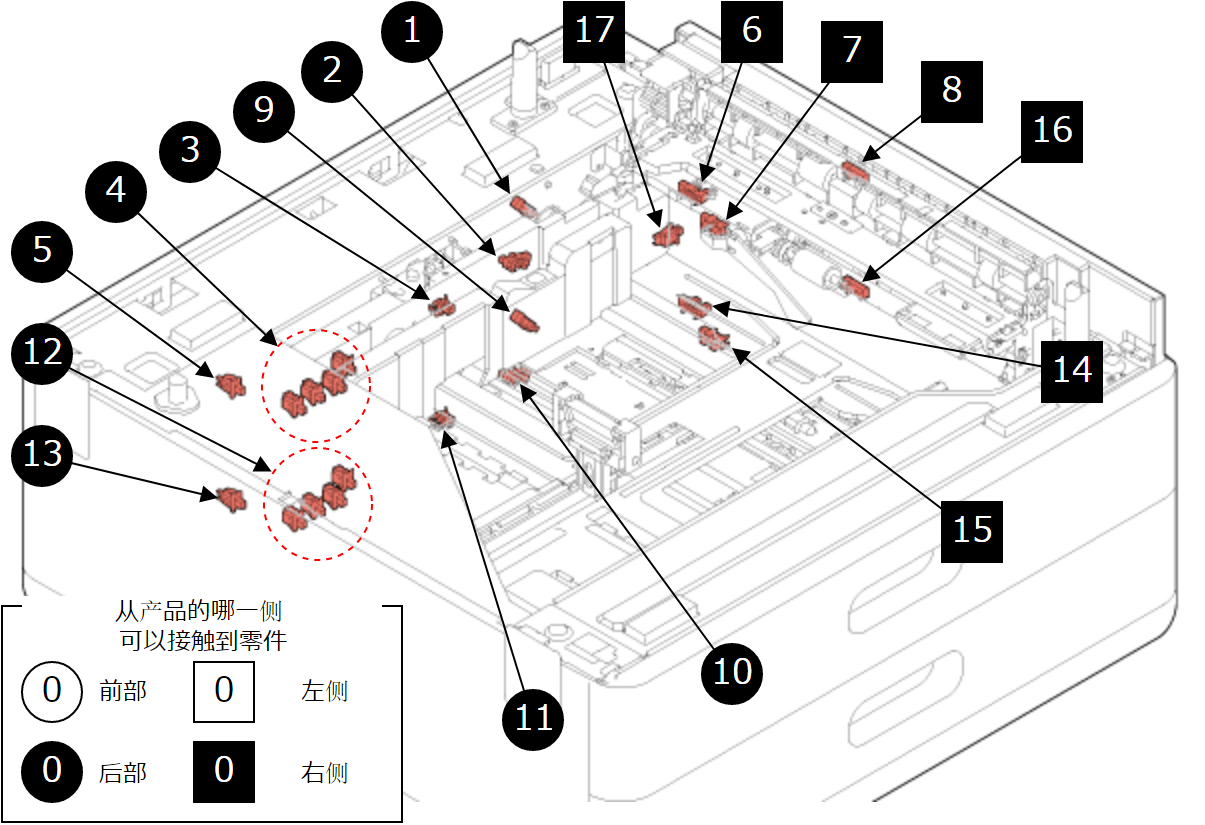

| 编号 | 名称 | 功能 | 类型 |
|---|---|---|---|
| 1 | 新增纸盒单元驱动电机 | 用于驱动辊机构。 | - |
| 2 | C3提升电机 | 用于抬升纸盒托板。 | |
| 3 | C4提升电机 | ||
| 4 | C3搓纸离合器 | 切换是否将驱动力传输给进纸辊。 | |
| 5 | C4搓纸离合器 |
传感器
| 编号 | 名称 | 功能 | 类型 |
|---|---|---|---|
| 1 | C3装纸限制传感器 | 根据所检测到的搓纸单元的框架位置检测纸盒的上限。 | 传输式光遮断器 |
| 2 | C3提升电机控制传感器 | 用于控制提升电机。 | |
| 3 | C3纸张宽度传感器 | 检测纸盒的边缘导向部位置以判断装入纸张的尺寸。（使用边缘导向部位置判断纸张宽度） | 机械接触 |
| 4 | C3纸张大小传感器 | 检测纸盒的后端导向部位置以判断装入纸张的尺寸。（使用后端导向部位置判断纸张长度） | |
| 5 | C3纸盒传感器 | 检测纸盒插入状态。 | |
| 6 | C3纸张将尽传感器 | 通过检测随托板移动的杆的位置来检测纸盒中纸张的将尽状态。 | 传输式光遮断器 |
| 7 | C3纸张传感器 | 根据C3搓纸单元杆的位置，检测纸盒中是否有纸。 | |
| 8 | C3进纸传感器 | 检测进纸辊3周围纸张的顶部边缘。 | 反射式光遮断器 |
| 9 | C4装纸限制传感器 | 根据所检测到的搓纸单元的框架位置检测纸盒的上限。 | 传输式光遮断器 |
| 10 | C4提升电机控制传感器 | 用于控制提升电机。 | |
| 11 | C4纸张宽度传感器 | 检测纸盒的边缘导向部位置以判断装入纸张的尺寸。（使用边缘导向部位置判断纸张宽度） | 机械接触 |
| 12 | C4纸张大小传感器 | 检测纸盒的后端导向部位置以判断装入纸张的尺寸。（使用后端导向部位置判断纸张长度） | |
| 13 | C4纸盒传感器 | 检测纸盒插入状态。 | |
| 14 | C4纸张将尽传感器 | 通过检测随托板移动的杆的位置来检测纸盒中纸张的将尽状态。 | 传输式光遮断器 |
| 15 | C4纸张传感器 | 根据C4搓纸单元杆的位置，检测纸盒中是否有纸。 | |
| 16 | C4进纸传感器 | 检测进纸辊4周围纸张的顶部边缘。 | 反射式光遮断器 |
| 17 | 新增纸盒进纸盖传感器 | 检测盖子是打开还是关闭。 | 机械接触 |
