辊子

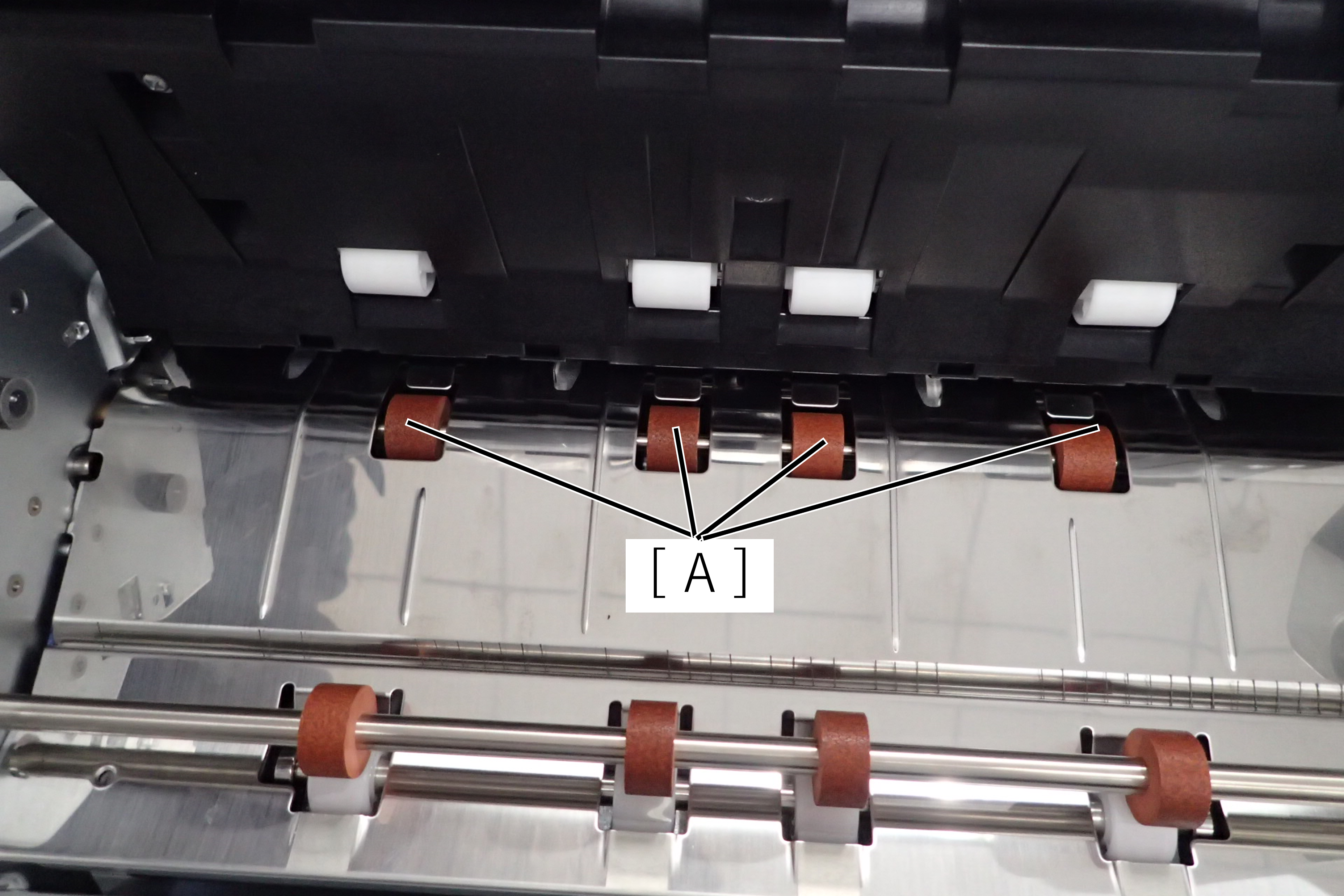

C1-C4搓纸辊
位置

  1. 拉动控制杆，打开主机进纸盖（A）。

  2. 拆下C1纸盒（A）。

    Assembly / 組み立て

    可以用其他纸盒更换相应的纸盒。
    在这种情况下，请遵循以下步骤。

    1. 松开刻度盘（A）上的2颗螺丝，将轴承（B）上的凹槽对齐刻度盘（A）的定位销。
    2. 更换纸盒上的标签（A）。

  3. 在推卡钩（A）的同时，沿箭头方向拆下C1搓纸辊（B）。

    Assembly / 組み立て

    将齿轮的突出部（A）对齐搓纸辊（B）的凹槽。


清洗方法

用蘸有纯净水（或酒精）的软布，清洁搓纸辊（A）。

important / 重要
  • 如果用干布清洁，可能会损坏辊的表面。


安装辊（内部装订器）
位置

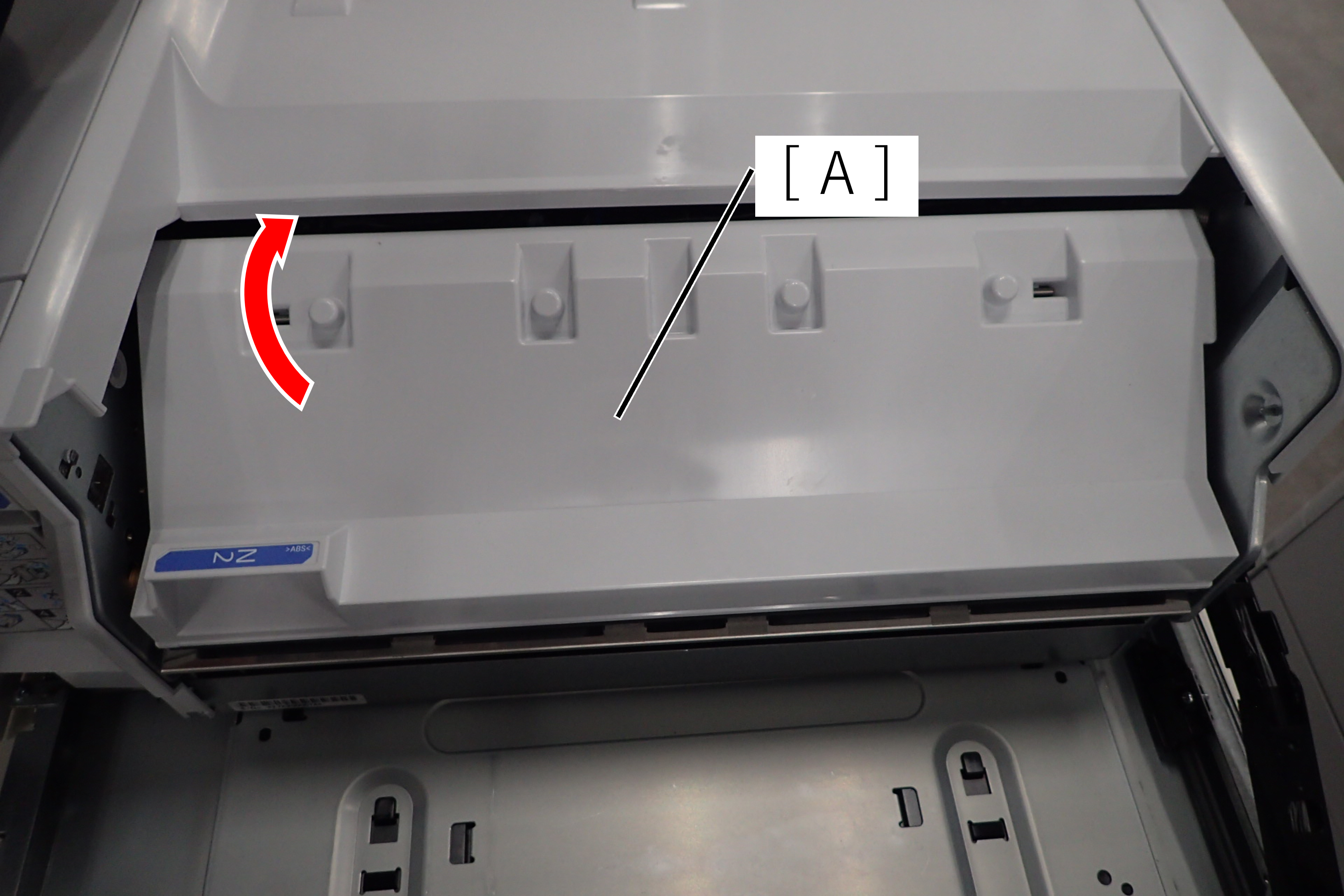

  1. 向上打开N2盖（A）。

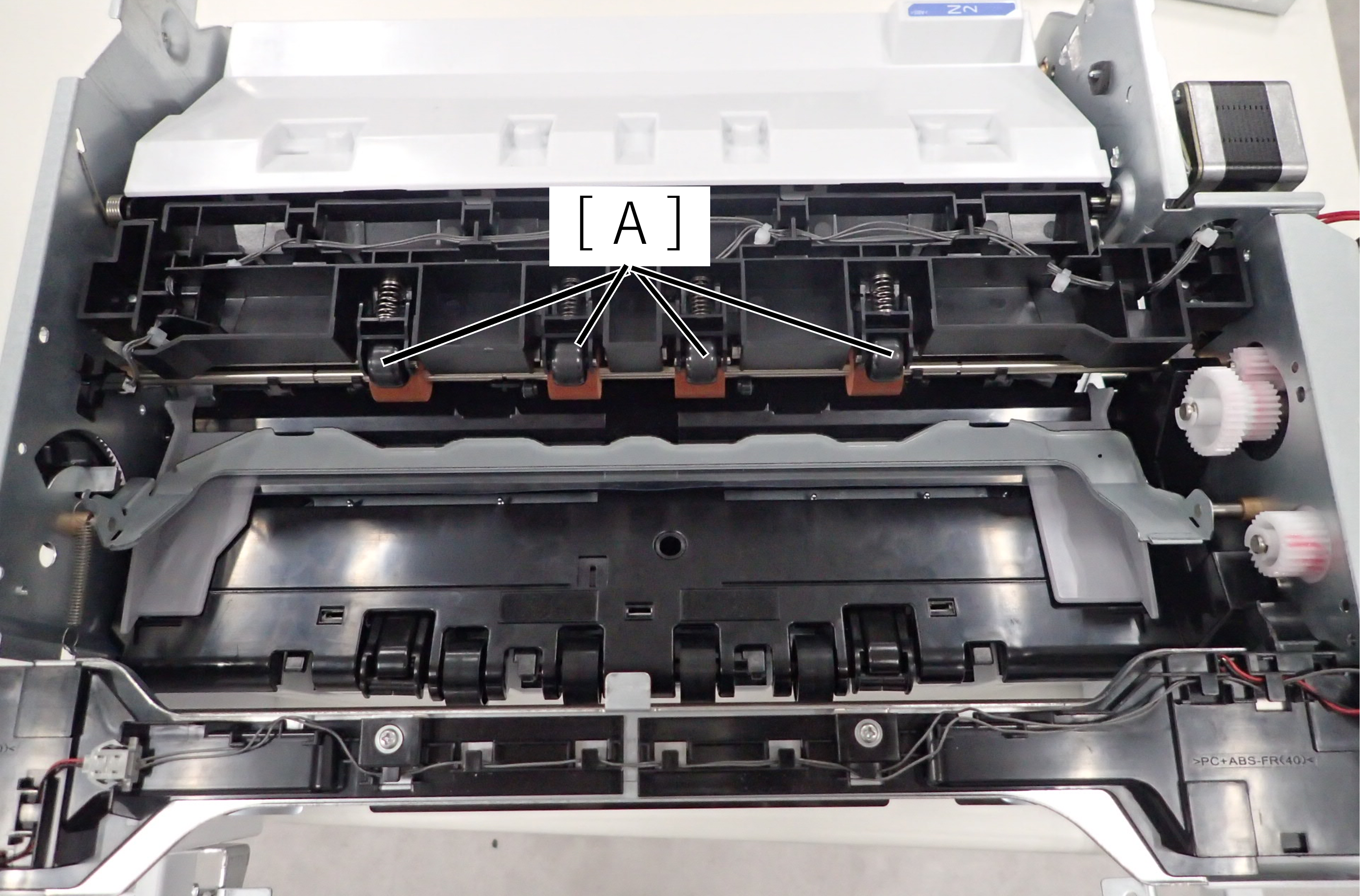

  2. 安装辊（A）是近处的橙色辊。
清洗方法

用水打湿清洁棒海绵，按照与辊旋转时相同的方向进行清洁。

如果清洁棒海绵变脏，请用另一侧清洁。


安装塑料辊（内部装订器）
位置

  1. 拆下前外罩（A）的1颗螺丝。(SX: )
    • SX: ---
  2. 打开盒盖（A），拆下固定前外罩的螺丝。(SX: )
    • SX: ---
  3. 提起前外罩（A）将其解开。

  4. 打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。

    Check Point / チェックポイント

    注意前外罩（A）很容易被内侧的拉伸弹簧夹住。
    Assembly / 組み立て

    安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。
  5. 拆下前侧安装辊的E形环（A）和齿轮（B）。
  6. 拆下安装辊轴承（A）。
  7. 拆下后侧安装辊的E形环（A）和齿轮（B）。
  8. 拆下安装辊（A）。
  9. 打开N2盖（A）。
  10. 安装塑料辊（A）是前方的白色辊。

清洗方法

用水打湿清洁棒海绵，按照与辊旋转时相同的方向进行清洁。

如果清洁棒海绵变脏，请用另一侧清洁。


传输辊（内部装订器）
位置

  1. 拆下前外罩（A）的1颗螺丝。(SX: )
    • SX: ---
  2. 打开盒盖（A），拆下固定前外罩的螺丝。(SX: )
    • SX: ---
  3. 提起前外罩（A）将其解开。

  4. 打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。

    Check Point / チェックポイント

    注意前外罩（A）很容易被内侧的拉伸弹簧夹住。
    Assembly / 組み立て

    安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。

  5. 轻轻提起上外罩（A）的前侧，拆下卡钩，并向前滑动上外罩（A）直至卡钩碰到电缆导管（B）。

  6. 斜着提起上外罩（A）将其拆下。

    Assembly / 組み立て

    将上外罩（A）的两个卡钩安装在孔中。
  7. 拆下后外罩（A）的2颗螺丝。(SX: )
    • SX: ---

  8. 打开后外罩（A）的上侧，将其斜着向上提起并拆下。

    Assembly / 組み立て

    安装后外罩时，将内卡钩钩住框架（A）。

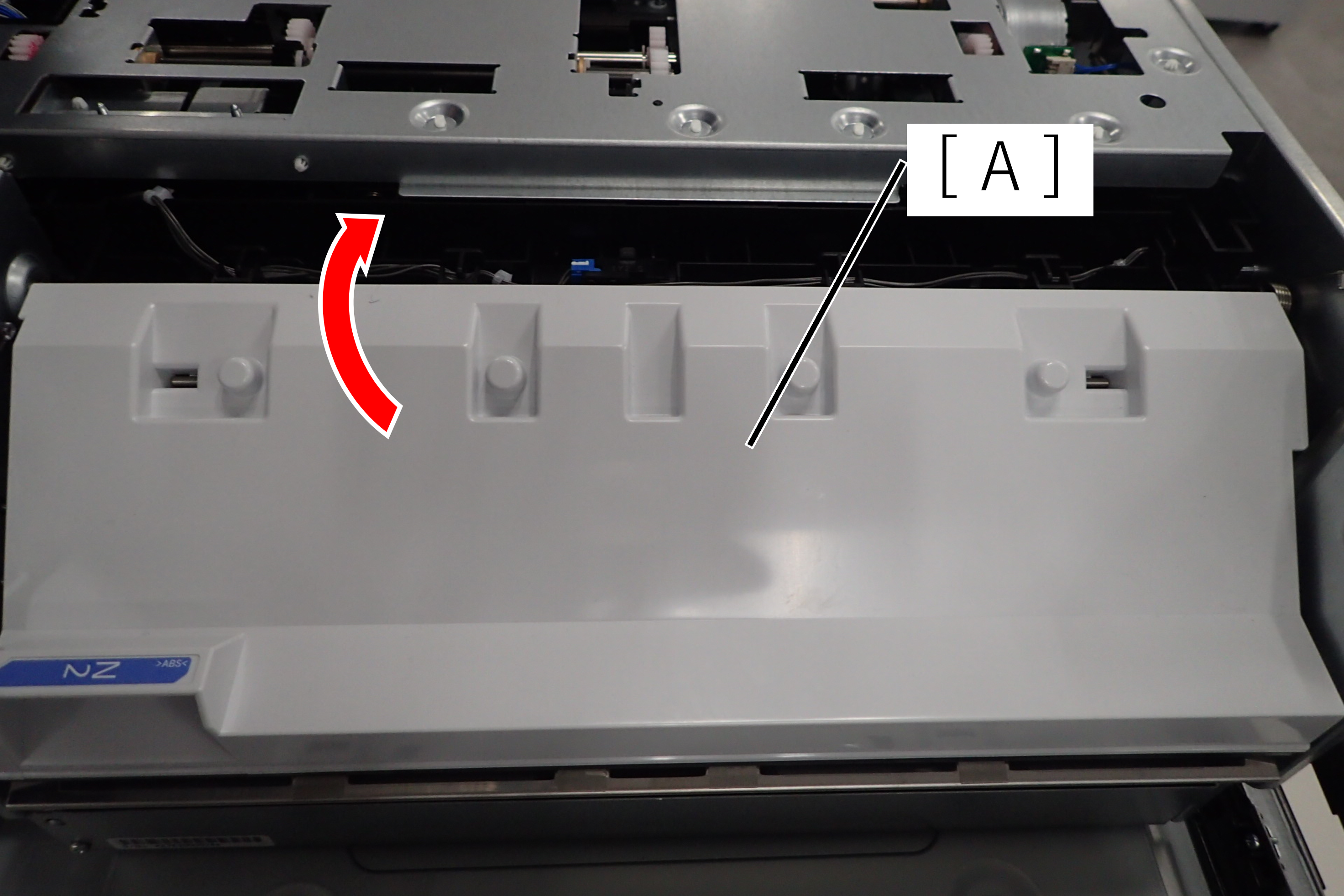

  9. 打开N2盖（A）。
  10. 传输辊（A）是远处的橙色辊。

清洗方法

用水打湿清洁棒海绵，按照与辊旋转时相同的方向进行清洁。

如果清洁棒海绵变脏，请用另一侧清洁。


传输塑料辊（内部装订器）
位置

  1. 拆下前外罩（A）的1颗螺丝。(SX: )
    • SX: ---
  2. 打开盒盖（A），拆下固定前外罩的螺丝。(SX: )
    • SX: ---
  3. 提起前外罩（A）将其解开。

  4. 打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。

    Check Point / チェックポイント

    注意前外罩（A）很容易被内侧的拉伸弹簧夹住。
    Assembly / 組み立て

    安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。

  5. 轻轻提起上外罩（A）的前侧，拆下卡钩，并向前滑动上外罩（A）直至卡钩碰到电缆导管（B）。

  6. 斜着提起上外罩（A）将其拆下。

    Assembly / 組み立て

    将上外罩（A）的两个卡钩安装在孔中。
  7. 拆下后外罩（A）的2颗螺丝。(SX: )
    • SX: ---

  8. 打开后外罩（A）的上侧，将其斜着向上提起并拆下。

    Assembly / 組み立て

    安装后外罩时，将内卡钩钩住框架（A）。
  9. 打开N2盖（A）。
  10. 传输塑料辊（A）是前方的白色辊。

清洗方法

用水打湿清洁棒海绵，按照与辊旋转时相同的方向进行清洁。

如果清洁棒海绵变脏，请用另一侧清洁。


中辊（内部装订器）
位置

  1. 拆下前外罩（A）的1颗螺丝。(SX: )
    • SX: ---
  2. 打开盒盖（A），拆下固定前外罩的螺丝。(SX: )
    • SX: ---
  3. 提起前外罩（A）将其解开。

  4. 打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。

    Check Point / チェックポイント

    注意前外罩（A）很容易被内侧的拉伸弹簧夹住。
    Assembly / 組み立て

    安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。

  5. 轻轻提起上外罩（A）的前侧，拆下卡钩，并向前滑动上外罩（A）直至卡钩碰到电缆导管（B）。

  6. 斜着提起上外罩（A）将其拆下。

    Assembly / 組み立て

    将上外罩（A）的两个卡钩安装在孔中。
  7. 拆下后外罩（A）的2颗螺丝。(SX: )
    • SX: ---

  8. 打开后外罩（A）的上侧，将其斜着向上提起并拆下。

    Assembly / 組み立て

    安装后外罩时，将内卡钩钩住框架（A）。

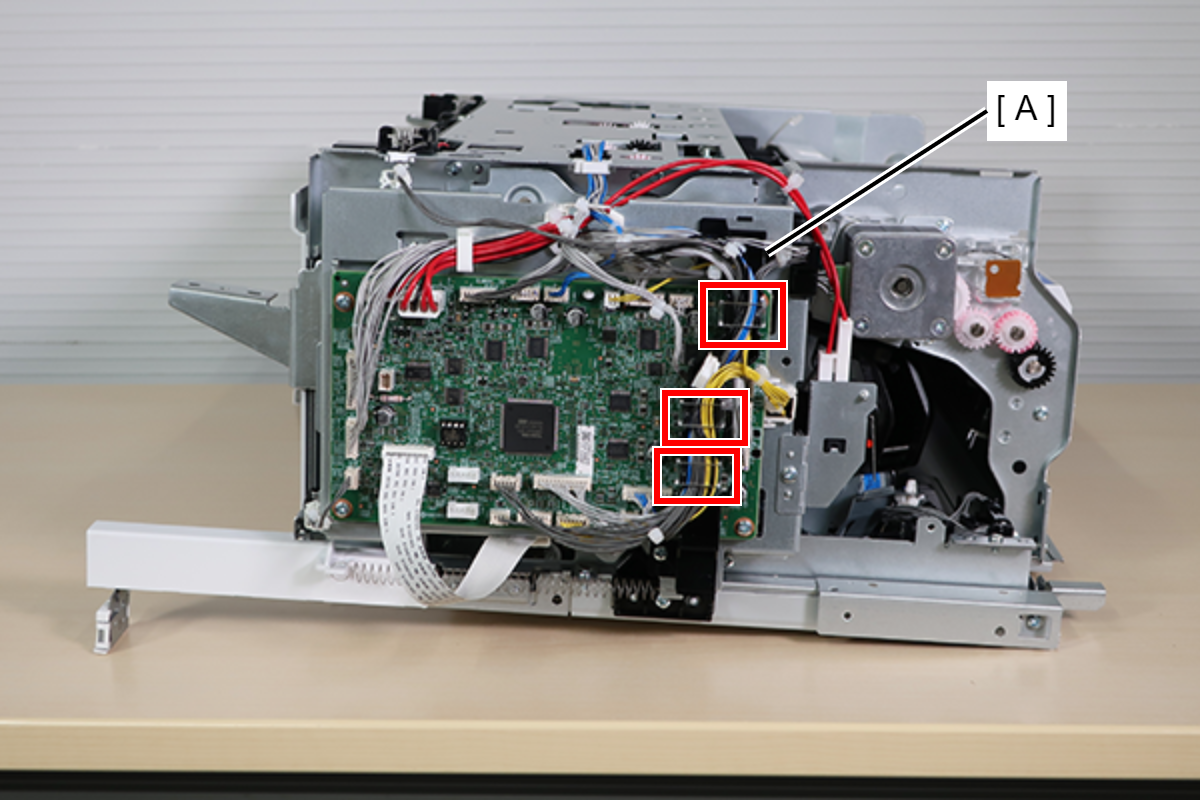

  9. 使用平头（-）螺丝刀，从电缆导管（A）拆下三个支架。

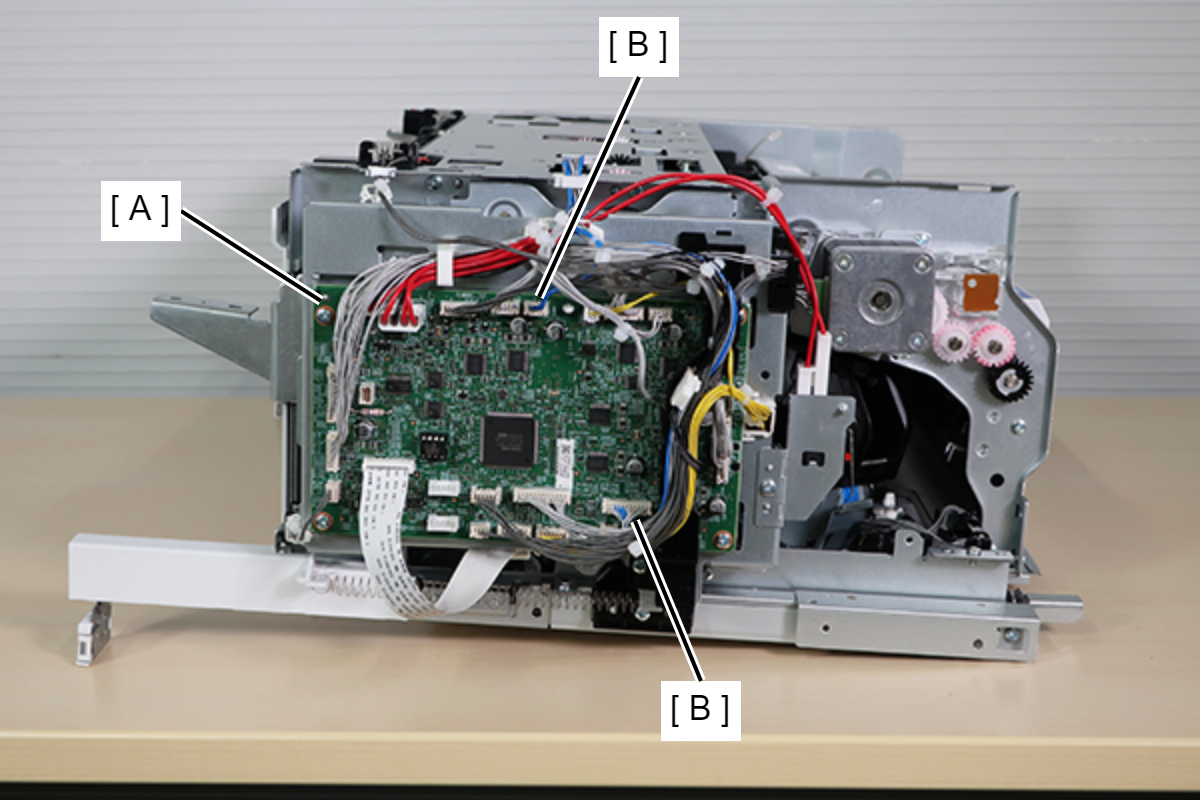

  10. 从主板（A）上的连接器（YC24、YC18）断开电缆（B）。

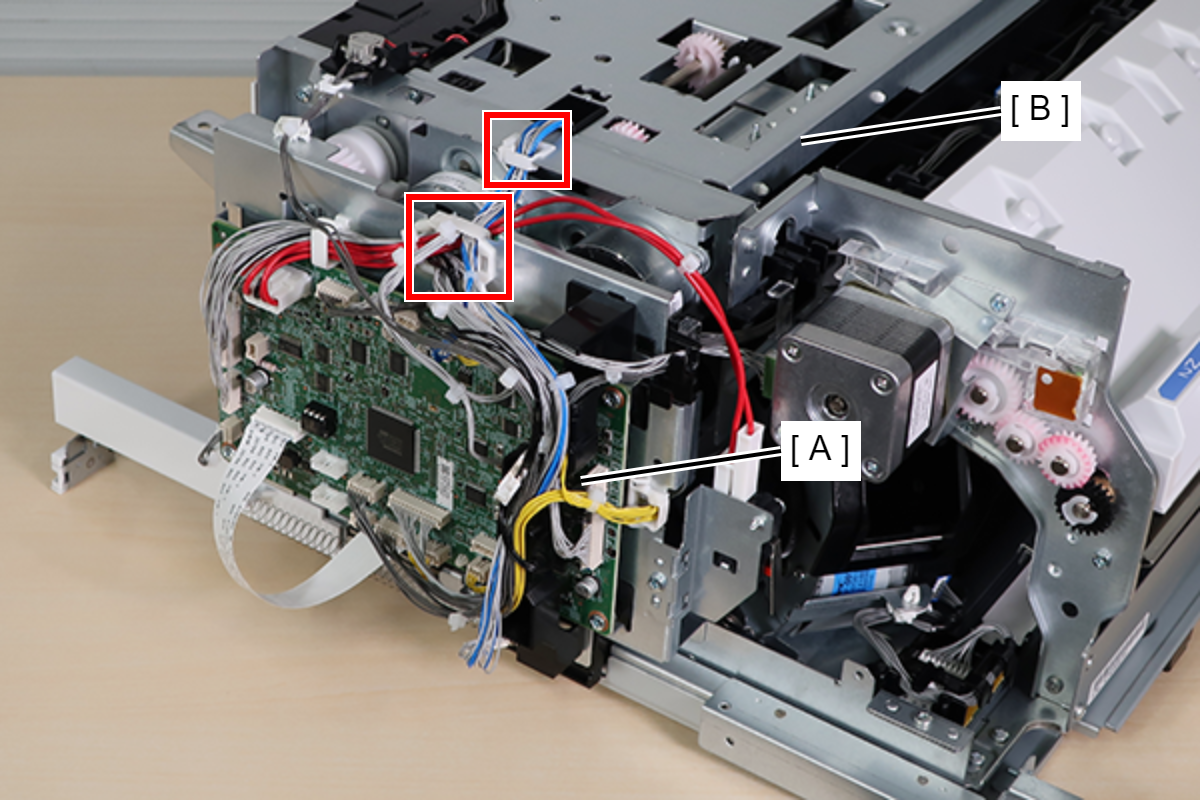

  11. 从电缆导管（A）和两个卡箍释放上部单元（B）的电缆。

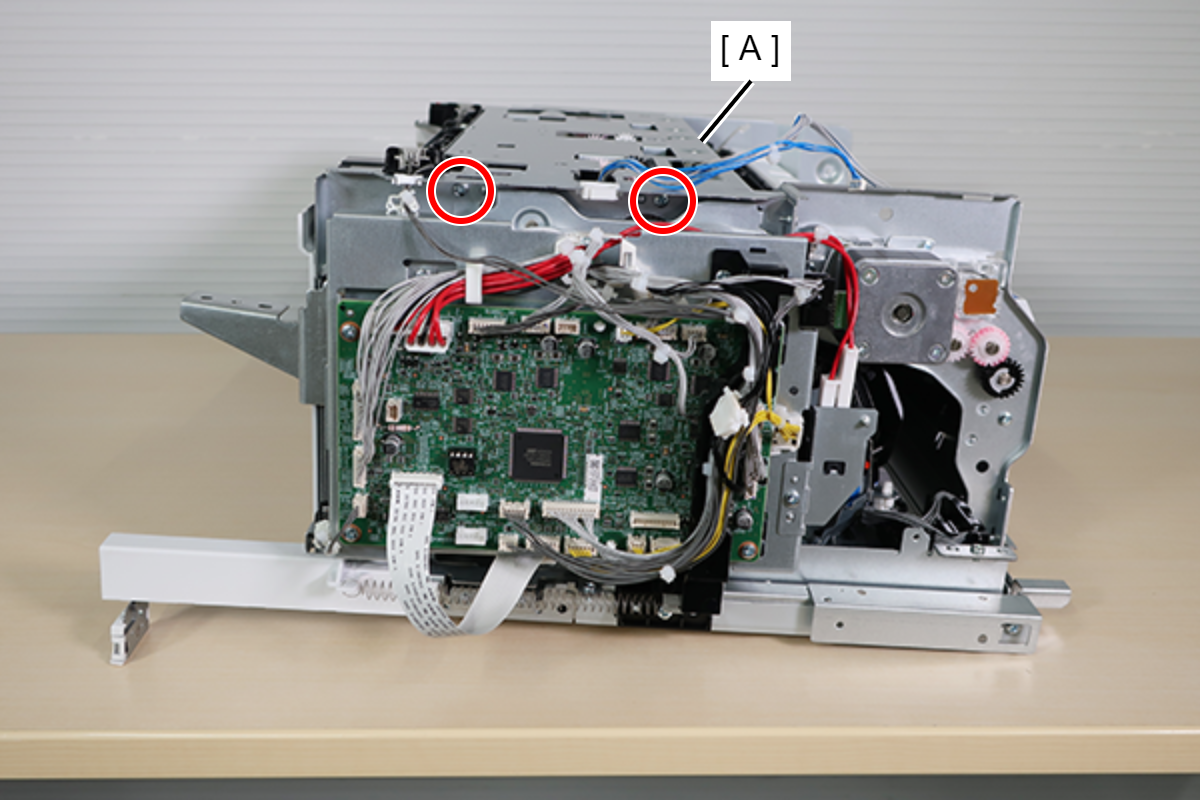

  12. 拆下将上部单元（A）固定到前侧的2颗螺丝。(SX: )

    • SX: ---

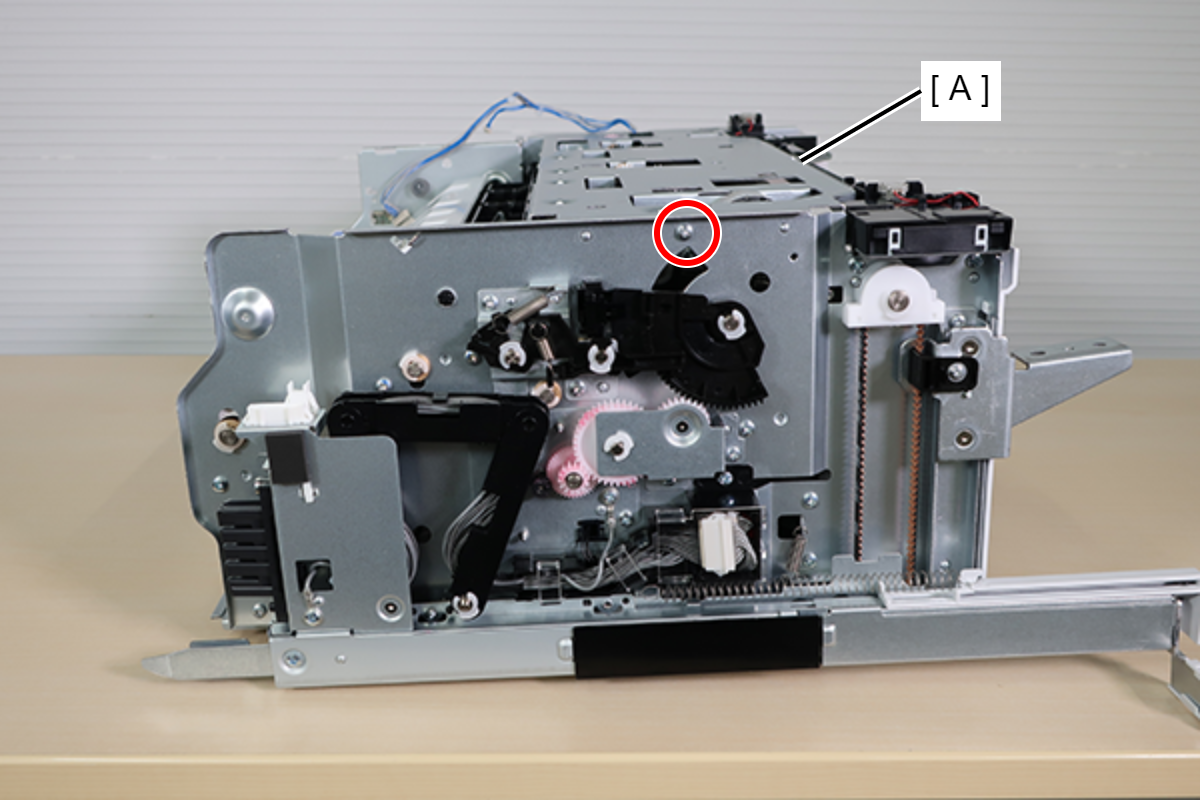

  13. 拆下将上部单元（A）固定到后侧的1颗螺丝。(SX: )

    • SX: ---

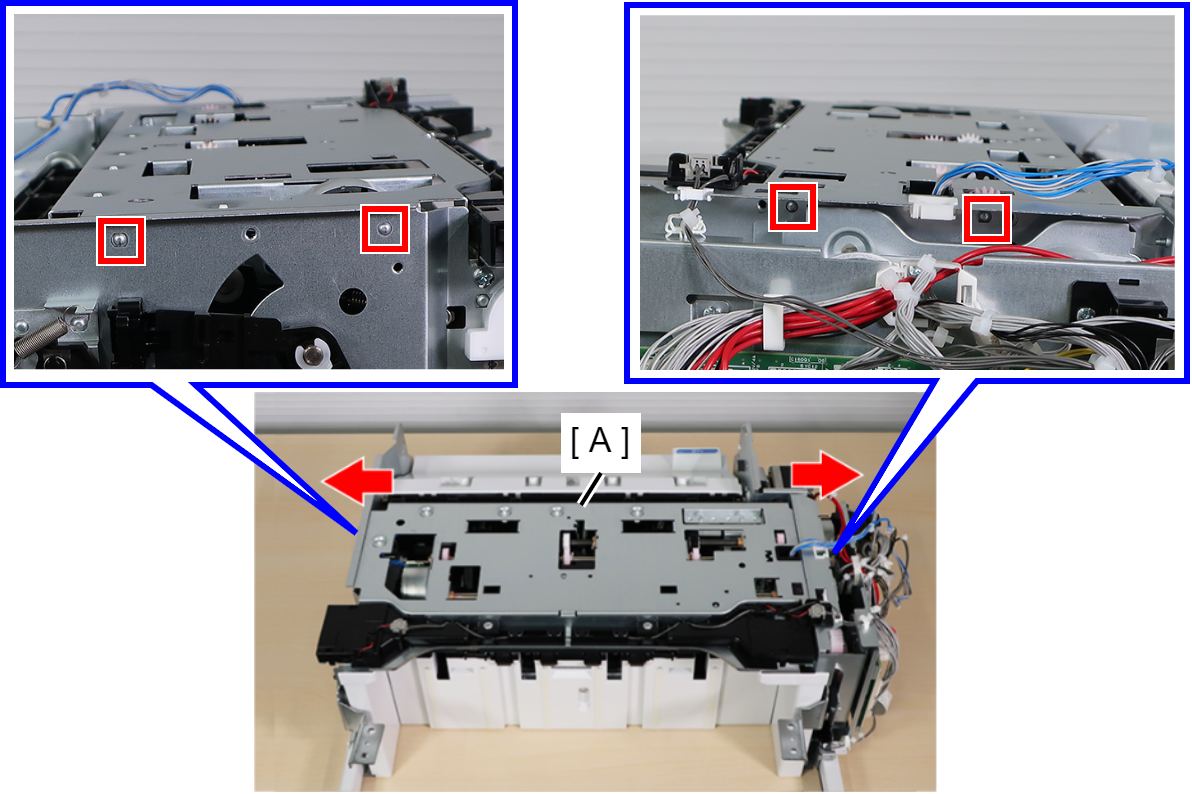

  14. 向外展开前、后框架的同时，拆下上部单元（A）的四个定位销。

    Assembly / 組み立て

    逐一插入定位销，同时使用平头螺丝刀扩大框架。

    注意不要卡住手。

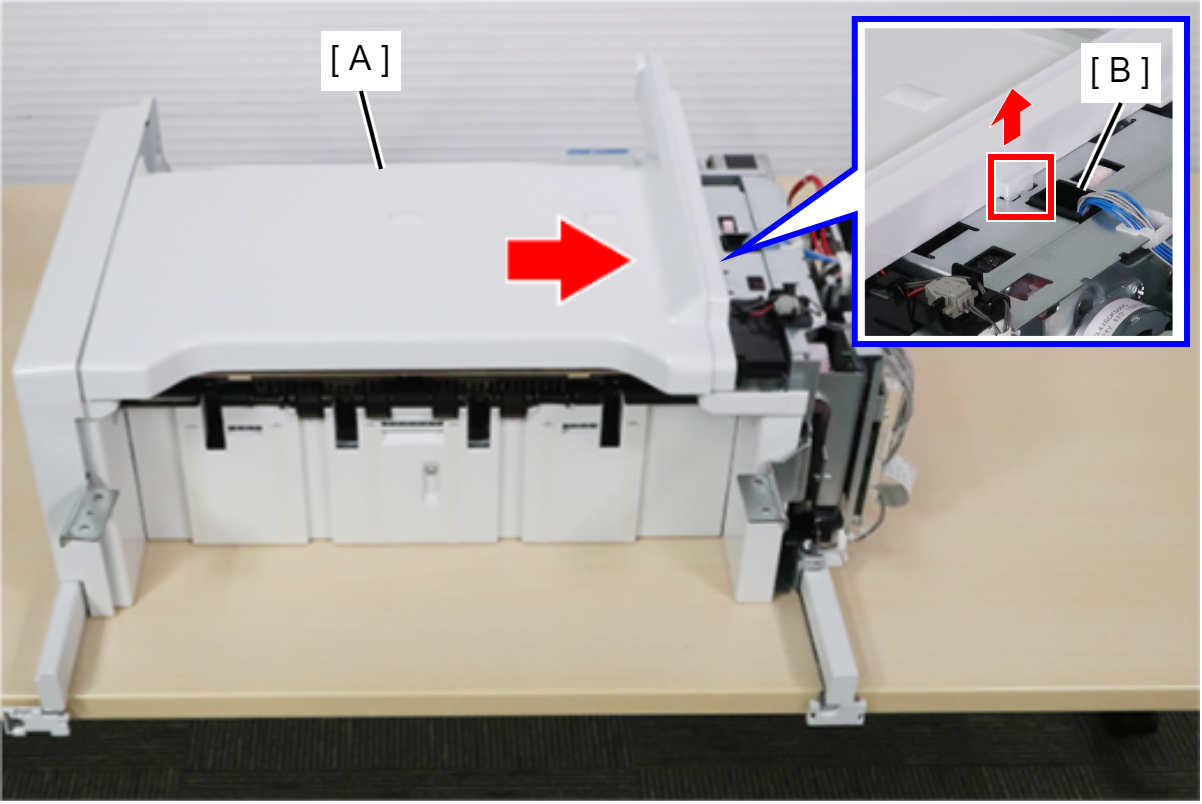

  15. 从卡扣拉出上部单元（A），将其拆下。
  16. 中辊（A）是下方的橙色辊。

清洗方法

用水打湿清洁棒海绵，按照与辊旋转时相同的方向进行清洁。

如果清洁棒海绵变脏，请用另一侧清洁。


中塑料辊（内部装订器）
位置

  1. 拆下前外罩（A）的1颗螺丝。(SX: )
    • SX: ---
  2. 打开盒盖（A），拆下固定前外罩的螺丝。(SX: )
    • SX: ---
  3. 提起前外罩（A）将其解开。

  4. 打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。

    Check Point / チェックポイント

    注意前外罩（A）很容易被内侧的拉伸弹簧夹住。
    Assembly / 組み立て

    安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。

  5. 轻轻提起上外罩（A）的前侧，拆下卡钩，并向前滑动上外罩（A）直至卡钩碰到电缆导管（B）。

  6. 斜着提起上外罩（A）将其拆下。

    Assembly / 組み立て

    将上外罩（A）的两个卡钩安装在孔中。
  7. 拆下后外罩（A）的2颗螺丝。(SX: )
    • SX: ---

  8. 打开后外罩（A）的上侧，将其斜着向上提起并拆下。

    Assembly / 組み立て

    安装后外罩时，将内卡钩钩住框架（A）。
  9. 使用平头（-）螺丝刀，从电缆导管（A）拆下三个支架。
  10. 从主板（A）上的连接器（YC24、YC18）断开电缆（B）。
  11. 从电缆导管（A）和两个卡箍释放上部单元（B）的电缆。
  12. 拆下将上部单元（A）固定到前侧的2颗螺丝。(SX: )

    • SX: ---
  13. 拆下将上部单元（A）固定到后侧的1颗螺丝。(SX: )

    • SX: ---

  14. 向外展开前、后框架的同时，拆下上部单元（A）的四个定位销。

    Assembly / 組み立て

    逐一插入定位销，同时使用平头螺丝刀扩大框架。

    注意不要卡住手。
  15. 从卡扣拉出上部单元（A），将其拆下。
  16. 中塑料辊（A）是上方的黑色辊。

清洗方法

用水打湿清洁棒海绵，按照与辊旋转时相同的方向进行清洁。

如果清洁棒海绵变脏，请用另一侧清洁。


出纸辊（内部装订器）
位置

  1. 拆下前外罩（A）的1颗螺丝。(SX: )
    • SX: ---
  2. 打开盒盖（A），拆下固定前外罩的螺丝。(SX: )
    • SX: ---
  3. 提起前外罩（A）将其解开。

  4. 打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。

    Check Point / チェックポイント

    注意前外罩（A）很容易被内侧的拉伸弹簧夹住。
    Assembly / 組み立て

    安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。

  5. 轻轻提起上外罩（A）的前侧，拆下卡钩，并向前滑动上外罩（A）直至卡钩碰到电缆导管（B）。

  6. 斜着提起上外罩（A）将其拆下。

    Assembly / 組み立て

    将上外罩（A）的两个卡钩安装在孔中。
  7. 拆下后外罩（A）的2颗螺丝。(SX: )
    • SX: ---

  8. 打开后外罩（A）的上侧，将其斜着向上提起并拆下。

    Assembly / 組み立て

    安装后外罩时，将内卡钩钩住框架（A）。
  9. 使用平头（-）螺丝刀，从电缆导管（A）拆下三个支架。
  10. 从主板（A）上的连接器（YC24、YC18）断开电缆（B）。
  11. 从电缆导管（A）和两个卡箍释放上部单元（B）的电缆。
  12. 拆下将上部单元（A）固定到前侧的2颗螺丝。(SX: )

    • SX: ---
  13. 拆下将上部单元（A）固定到后侧的1颗螺丝。(SX: )

    • SX: ---

  14. 向外展开前、后框架的同时，拆下上部单元（A）的四个定位销。

    Assembly / 組み立て

    逐一插入定位销，同时使用平头螺丝刀扩大框架。

    注意不要卡住手。
  15. 从卡扣拉出上部单元（A），将其拆下。
  16. 出纸辊（A）是上部单元的橙色辊。

清洗方法

用水打湿清洁棒海绵，按照与辊旋转时相同的方向进行清洁。

如果清洁棒海绵变脏，请用另一侧清洁。


出纸塑料辊（内部装订器）
位置

  1. 拆下前外罩（A）的1颗螺丝。(SX: )
    • SX: ---
  2. 打开盒盖（A），拆下固定前外罩的螺丝。(SX: )
    • SX: ---
  3. 提起前外罩（A）将其解开。

  4. 打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。

    Check Point / チェックポイント

    注意前外罩（A）很容易被内侧的拉伸弹簧夹住。
    Assembly / 組み立て

    安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。

  5. 轻轻提起上外罩（A）的前侧，拆下卡钩，并向前滑动上外罩（A）直至卡钩碰到电缆导管（B）。

  6. 斜着提起上外罩（A）将其拆下。

    Assembly / 組み立て

    将上外罩（A）的两个卡钩安装在孔中。
  7. 拆下后外罩（A）的2颗螺丝。(SX: )
    • SX: ---

  8. 打开后外罩（A）的上侧，将其斜着向上提起并拆下。

    Assembly / 組み立て

    安装后外罩时，将内卡钩钩住框架（A）。
  9. 使用平头（-）螺丝刀，从电缆导管（A）拆下三个支架。
  10. 从主板（A）上的连接器（YC24、YC18）断开电缆（B）。
  11. 从电缆导管（A）和两个卡箍释放上部单元（B）的电缆。
  12. 拆下将上部单元（A）固定到前侧的2颗螺丝。(SX: )

    • SX: ---
  13. 拆下将上部单元（A）固定到后侧的1颗螺丝。(SX: )

    • SX: ---

  14. 向外展开前、后框架的同时，拆下上部单元（A）的四个定位销。

    Assembly / 組み立て

    逐一插入定位销，同时使用平头螺丝刀扩大框架。

    注意不要卡住手。
  15. 从卡扣拉出上部单元（A），将其拆下。
  16. 出纸辊（A）是下方的黑色辊。

清洗方法

用水打湿清洁棒海绵，按照与辊旋转时相同的方向进行清洁。

如果清洁棒海绵变脏，请用另一侧清洁。
